Giới thiệu sản phẩm đĩa lắp sàn Grating Inox X-FCM

1. Tổng quan về đĩa lắp sàn Grating Inox X-FCM

Trong ngành công nghiệp xây dựng và kỹ thuật, việc đảm bảo an toàn, độ bền và hiệu quả trong lắp đặt các hệ thống sàn grating là một yếu tố vô cùng quan trọng, đặc biệt trong các môi trường khắc nghiệt như hàng hải, dầu khí ngoài khơi hay các công trình công nghiệp nặng. Sản phẩm đĩa lắp sàn grating inox X-FCM của Hilti, một thương hiệu hàng đầu trong lĩnh vực giải pháp kỹ thuật xây dựng, được thiết kế để đáp ứng các yêu cầu khắt khe này. Với đặc tính vượt trội về khả năng chống ăn mòn, độ bền cao và dễ dàng lắp đặt, X-FCM đã trở thành lựa chọn hàng đầu cho các kỹ sư và nhà thầu trên toàn cầu.

>> Tham khảo các loại bu lông inox TẠI ĐÂY

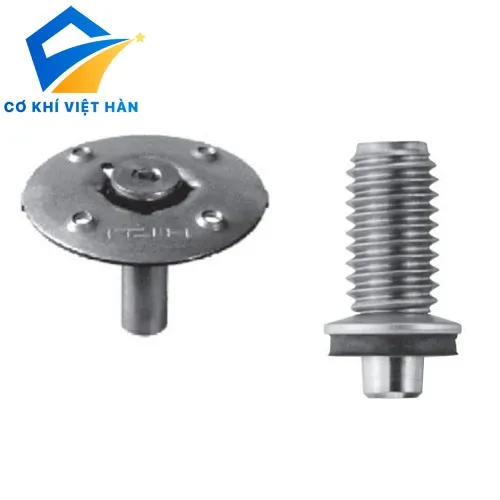

Đĩa lắp sàn grating X-FCM là một phần của hệ thống Grating Fastening System, được thiết kế để cố định các tấm sàn grating (cả hình vuông và chữ nhật) trên các bề mặt thép hoặc nhôm. Sản phẩm này không chỉ mang lại sự an toàn và ổn định cho các công trình mà còn tối ưu hóa quy trình thi công nhờ vào thiết kế thông minh và công nghệ tiên tiến. Bài viết này sẽ cung cấp một cái nhìn toàn diện về sản phẩm, từ đặc điểm kỹ thuật, ứng dụng thực tế, đến lợi ích vượt trội mà nó mang lại.

2. Đặc điểm kỹ thuật của đĩa lắp sàn Grating Inox X-FCM

2.1. Các dòng sản phẩm chính

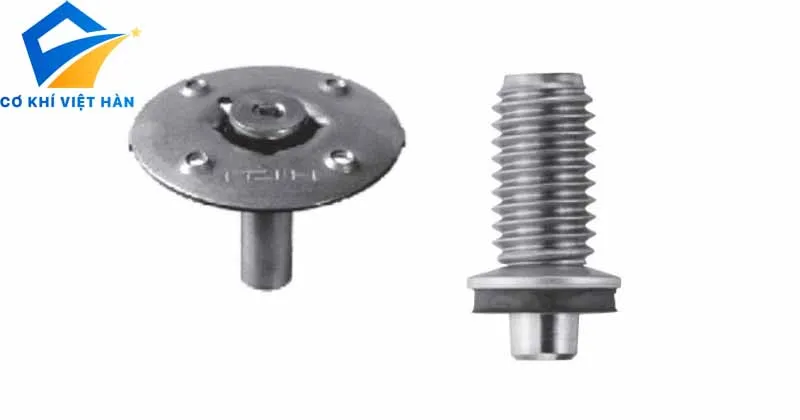

Hệ thống X-FCM bao gồm nhiều biến thể khác nhau, trong đó các dòng sản phẩm inox (X-FCM-R) được chú trọng nhờ khả năng chống ăn mòn vượt trội, phù hợp cho các môi trường khắc nghiệt. Dưới đây là các dòng sản phẩm chính thuộc nhóm X-FCM-R:

• X-FCM-R: Đĩa tiêu chuẩn với khả năng chống ăn mòn cao, làm từ thép không gỉ, phù hợp cho các ứng dụng trong ngành hàng hải và ngoài khơi.
• X-FCM-R HL: Đĩa có khả năng chịu tải cao, được thiết kế đặc biệt cho các khu vực chịu tác động sóng (wave zones), với độ bền kéo cao và khả năng chống rung động.
• X-FCM-R NG: Đĩa dành cho các tấm grating hẹp, với độ nhô lên trên bề mặt lối đi tối đa 4 mm, đảm bảo an toàn và thẩm mỹ.

Mỗi dòng sản phẩm được thiết kế với các thông số kỹ thuật cụ thể để đáp ứng các yêu cầu khác nhau về chiều cao grating, loại vật liệu và điều kiện môi trường. Ví dụ, X-FCM-R NG có các kích thước chiều dài từ 23 mm đến 48 mm, phù hợp cho các tấm grating có chiều cao từ 23-53 mm (hoặc 53-83 mm khi sử dụng bộ chuyển đổi stud extension adapter X-SEA).

2.2. Vật liệu và lớp phủ

Đĩa lắp sàn X-FCM-R được chế tạo từ thép không gỉ 1.4404 (theo tiêu chuẩn EN 10088), thuộc lớp chống ăn mòn CRC III theo EN 1993-1-4. Điều này đảm bảo sản phẩm có khả năng hoạt động bền bỉ trong các môi trường có độ ăn mòn cao như:

• Môi trường biển (marine industry).
• Các công trình ngoài khơi (offshore industry).
• Khu vực tiếp xúc với muối hoặc hóa chất.

Ngoài ra, X-FCM-R NG còn được trang bị vòng đệm hấp thụ (absorber O-ring) làm từ polyurethane (PUR) màu đen, giúp tăng độ bám và giảm rung động, đồng thời bảo vệ bề mặt grating khỏi hư hỏng trong quá trình lắp đặt.

2.3. Thông số kỹ thuật

Dưới đây là thông số kỹ thuật chi tiết của dòng X-FCM-R NG:

Thông số	Giá trị
Chiều dài (L)	23 mm, 28 mm, 32 mm, 38 mm, 48 mm
Đường kính thân ren (d_nom)	10.3 mm
Đường kính đĩa (d_disc)	44 mm
Chiều cao đĩa (h_disc)	4 mm
Độ rộng lục giác (s)	5 mm
Vật liệu	Thép không gỉ 1.4404
Lớp chống ăn mòn	CRC III

2.4. Đặc điểm thiết kế nổi bật

• Đĩa có tab khóa: Đảm bảo độ giữ chắc chắn, ngăn chặn hiện tượng lỏng hoặc xoay trong quá trình sử dụng.
• Bề mặt đĩa chống trượt: Giảm nguy cơ trượt ngã, tăng độ an toàn cho người đi bộ.
• Độ nhô thấp: Độ nhô tối đa 4 mm (hoặc 8 mm đối với đĩa lớn), giảm thiểu nguy cơ vấp ngã và phù hợp với các yêu cầu an toàn nghiêm ngặt.
• Khả năng chịu tải cao: Đặc biệt với dòng X-FCM-R HL, sản phẩm có khả năng chịu lực kéo cao, phù hợp cho các khu vực chịu tác động sóng mạnh.
• Chống rung động: Thiết kế tối ưu giúp hệ thống duy trì độ ổn định ngay cả trong điều kiện rung động liên tục.

3. Ứng dụng thực tế của X-FCM-R

3.1. Ngành hàng hải và công trình ngoài khơi

X-FCM-R được thiết kế đặc biệt cho các ứng dụng trong ngành hàng hải và ngoài khơi, nơi các điều kiện môi trường như độ ẩm cao, muối biển và tác động sóng đòi hỏi vật liệu có khả năng chống ăn mòn vượt trội. Sản phẩm đã được cấp các chứng nhận uy tín từ các tổ chức như:

• American Bureau of Shipping (ABS): Chứng nhận 18-1785836-1-PDA (07/2021).
• Bureau Veritas (BV): Chứng nhận 45116/B0 BV (03/2021).
• Det Norske Veritas (DNV): Chứng nhận TAS00001UJ (04/2021).
• Lloyd’s Register (LR): Chứng nhận LR21394055TA (10/2021).
• RINA: Chứng nhận FPE247421CS/001 (07/2021).

Những chứng nhận này khẳng định rằng X-FCM-R phù hợp cho việc cố định sàn grating trên các tàu biển, giàn khoan dầu khí, và các công trình ngoài khơi khác.

3.2. Công trình công nghiệp

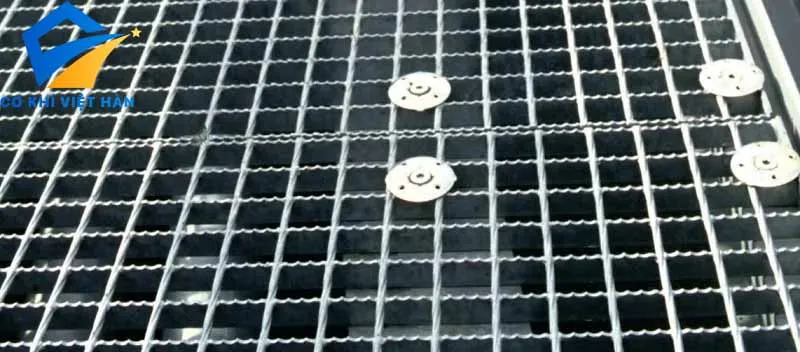

Ngoài ngành hàng hải, X-FCM-R còn được sử dụng rộng rãi trong các nhà máy công nghiệp, nhà kho, và các công trình yêu cầu sàn grating có độ bền cao. Sản phẩm này có thể cố định các tấm grating làm từ thép không gỉ hoặc sợi thủy tinh gia cường (reinforced fiberglass), phù hợp cho cả grating vuông và chữ nhật.

>> Tham khảo các loại thanh ren inox TẠI ĐÂY

3.3. Khu vực chịu tác động sóng (Wave Zones)

Dòng X-FCM-R HL được thiết kế đặc biệt cho các khu vực chịu tác động sóng mạnh, nơi các hệ thống sàn grating phải chịu lực kéo và rung động lớn. Với khả năng chịu tải cao và độ bền kéo vượt trội, sản phẩm này đảm bảo sự an toàn và ổn định trong những điều kiện khắc nghiệt nhất.

4. Lợi ích của việc sử dụng X-FCM-R

4.1. Độ bền và khả năng chống ăn mòn

Nhờ sử dụng thép không gỉ 1.4404, X-FCM-R có khả năng chống ăn mòn vượt trội, đảm bảo tuổi thọ lâu dài trong các môi trường khắc nghiệt. So với các dòng sản phẩm khác như X-FCM (lớp phủ kẽm, chống ăn mòn thấp) hoặc X-FCM-F (lớp phủ duplex, chống ăn mòn trung bình), X-FCM-R là lựa chọn lý tưởng cho các dự án yêu cầu độ bền cao.

4.2. Lắp đặt nhanh chóng và tiết kiệm chi phí

Hệ thống X-FCM sử dụng công nghệ lắp đặt không dây (cordless solution), giúp giảm thiểu số bước thi công so với các phương pháp truyền thống như sử dụng kẹp grating hoặc hàn. Quy trình lắp đặt bao gồm:

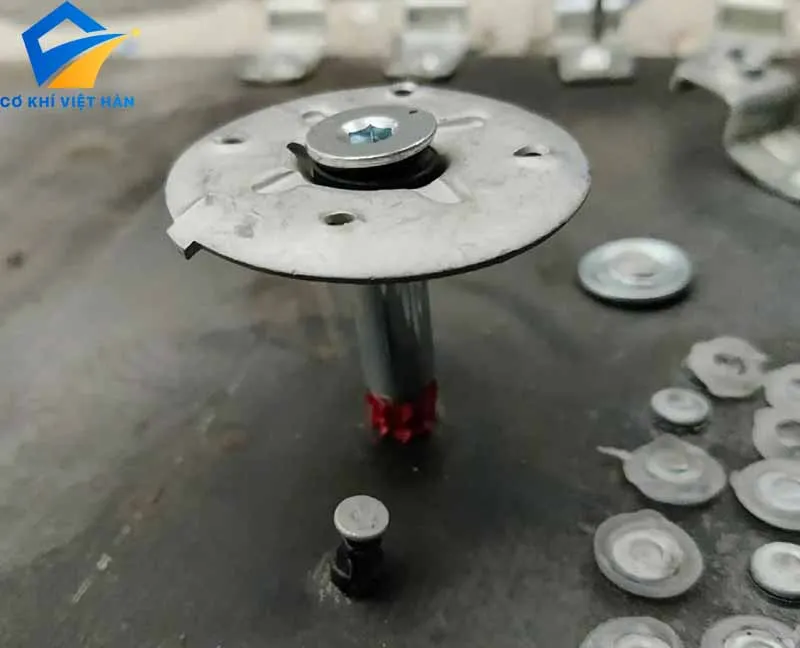

1. Cài đặt fastener: Fastener (chẳng hạn S-BT-GR NG M8/7 SN 6) được gắn vào vật liệu nền (thép hoặc nhôm).
2. Lắp đĩa X-FCM-R: Đĩa được vặn vào fastener với mô-men xoắn khuyến nghị (8 Nm cho X-FCM-R NG).
3. Cố định grating: Tấm grating được đặt lên và đĩa X-FCM-R giữ chặt tấm grating một cách an toàn.

Quy trình này không chỉ nhanh chóng mà còn giảm thiểu chi phí lao động và thời gian thi công.

4.3. An toàn tối ưu

Với thiết kế đĩa chống trượt và độ nhô thấp, X-FCM-R giảm thiểu nguy cơ trượt ngã và vấp ngã, đáp ứng các tiêu chuẩn an toàn nghiêm ngặt trong ngành xây dựng và hàng hải. Ngoài ra, tab khóa trên đĩa đảm bảo grating không bị lỏng hoặc xoay, ngay cả trong điều kiện rung động mạnh.

4.4. Tính linh hoạt

X-FCM-R có thể được sử dụng với nhiều loại vật liệu nền (thép, nhôm) và các loại grating (thép không gỉ, sợi thủy tinh gia cường). Sản phẩm cũng tương thích với bộ chuyển đổi stud extension adapter (X-SEA-R 30 M8), cho phép sử dụng với các tấm grating có chiều cao lớn hơn (lên đến 83 mm).

5. Hiệu suất và dữ liệu kỹ thuật

5.1. Khả năng chịu tải

Dòng X-FCM-R NG, khi kết hợp với fastener S-BT-GR NG M8/7 SN 6, có khả năng chịu lực kéo (tension load) như sau:

Loại Grating	Khoảng cách thanh (Clear bar spacing)	Loại thép nền	Độ dày nền (t_II)	Lực kéo (N_rec)
Vuông	18 mm	S235 Jxx – S275 Jxx	3 ≤ t_II < 5 mm	1.8 kN
Vuông	18 mm	S280 GD – S350 GD	t_II ≥ 5 mm	1.9 kN
Chữ nhật	18 mm	S235 Jxx – S275 Jxx	3 ≤ t_II < 5 mm	1.9 kN
Chữ nhật	22 mm	S355 Jxx, S420	3 ≤ t_II < 5 mm	1.2 kN

Dữ liệu này cho thấy X-FCM-R NG có khả năng chịu lực kéo ổn định trong nhiều điều kiện khác nhau, đặc biệt khi sử dụng với các loại thép nền có độ bền cao.

5.2. Khả năng chịu lực cắt

Mặc dù không được thiết kế chuyên biệt cho tải cắt (shear load), X-FCM-R NG có thể chịu được các lực cắt nhỏ (lên đến 0.3 kN) mà không gây biến dạng vĩnh viễn. Độ bền cắt chủ yếu dựa vào ma sát bề mặt, phụ thuộc vào đặc tính bề mặt của vật liệu nền và grating.

5.3. Mô-men xoắn khuyến nghị

Để đảm bảo hiệu suất tối ưu, Hilti khuyến nghị sử dụng mô-men xoắn 8 Nm khi lắp đặt X-FCM-R NG trên thép với độ dày ≥ 3 mm. Các công cụ được khuyến nghị bao gồm:

• Máy vặn vít Hilti: SF 4-A22, SF 6-A22, SBT 4-A22, v.v.
• Dụng cụ mô-men xoắn Hilti: X-BT 1/4″ – 8 Nm (mã số 2119272).

Việc sử dụng các công cụ được hiệu chuẩn giúp đảm bảo độ chính xác và độ bền của hệ thống.

6. Quy trình lắp đặt và công cụ hỗ trợ

6.1. Quy trình lắp đặt

1. Chuẩn bị vật liệu nền: Đảm bảo bề mặt thép hoặc nhôm đáp ứng các yêu cầu về độ dày (≥ 3 mm cho thép, ≥ 5 mm cho nhôm) và độ bền kéo (360-760 MPa cho thép, ≥ 270 MPa cho nhôm).
2. Lắp fastener: Sử dụng các fastener như S-BT-GR NG M8/7 SN 6 (cho thép) hoặc S-BT-GA M8/7 SN 6 AL (cho nhôm).
3. Vặn đĩa X-FCM-R: Sử dụng máy vặn vít hoặc dụng cụ mô-men xoắn để vặn đĩa vào fastener với mô-men xoắn 8 Nm.
4. Cố định grating: Đặt tấm grating lên và đảm bảo đĩa X-FCM-R giữ chặt grating một cách chắc chắn.

6.2. Công cụ và phụ kiện

Hilti cung cấp một loạt công cụ và phụ kiện để hỗ trợ quá trình lắp đặt:

• Máy vặn vít: Các model như SF 4-A22, SF 6-A22, SFC 22-A.
• Dụng cụ mô-men xoắn: S-BT 1/4″ – 5 Nm, X-BT 1/4″ – 8 Nm.
• Phụ kiện: Bộ chuyển đổi stud extension adapter X-SEA-R 30 M8, mũi khoan bước TS-BT 5.5-110 S, thước đo độ sâu S-DG BT M8/7 Short 6, và chìa lục giác 5 mm.

7. So sánh với các giải pháp truyền thống

So với các phương pháp cố định grating truyền thống như hàn hoặc sử dụng kẹp, X-FCM-R mang lại nhiều lợi thế vượt trội:

Tiêu chí	X-FCM-R	Hàn	Kẹp Grating
Thời gian thi công	Nhanh (vài phút mỗi điểm cố định)	Chậm (yêu cầu hàn và làm sạch)	Trung bình (yêu cầu nhiều bước lắp đặt)
Khả năng chống ăn mòn	Cao (thép không gỉ 1.4404)	Thấp (phụ thuộc vào lớp phủ)	Trung bình (phụ thuộc vào vật liệu kẹp)
Độ an toàn	Cao (bề mặt chống trượt, độ nhô thấp)	Thấp (nguy cơ hư hỏng bề mặt)	Trung bình (nguy cơ lỏng kẹp)
Chi phí lao động	Thấp (ít bước thi công)	Cao (yêu cầu thợ hàn chuyên nghiệp)	Trung bình (yêu cầu công cụ đặc biệt)
Tính linh hoạt	Cao (tương thích nhiều loại grating)	Thấp (khó tháo rời)	Trung bình (phụ thuộc vào thiết kế kẹp)

8. Kết luận

Đĩa lắp sàn grating inox X-FCM-R là một giải pháp tiên tiến, mang lại sự kết hợp hoàn hảo giữa độ bền, an toàn và hiệu quả thi công. Với khả năng chống ăn mòn vượt trội, thiết kế thông minh và khả năng ứng dụng linh hoạt, sản phẩm này đáp ứng được các yêu cầu khắt khe của ngành hàng hải, công trình ngoài khơi và công nghiệp. Việc sử dụng X-FCM-R không chỉ giúp tối ưu hóa chi phí và thời gian thi công mà còn đảm bảo an toàn và độ bền lâu dài cho các công trình.
