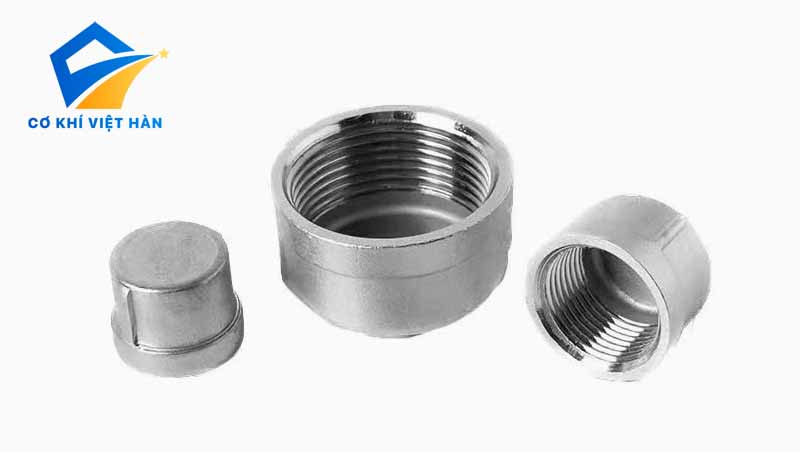

Bịt Ren Trong Inox (Nắp Bịt): Tiêu Chuẩn Tiện CNC & Quy Trình Kiểm Định Dự Án EPC

1. Vai trò kỹ thuật của Nắp Bịt Ren Trong Inox trong hệ thống đường ống

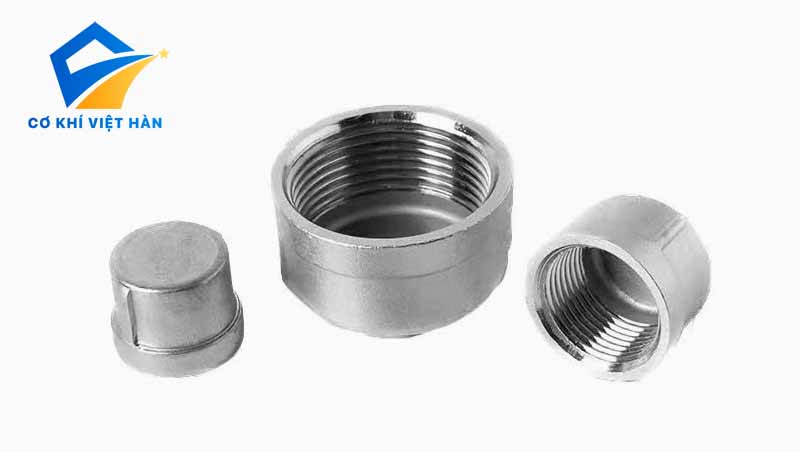

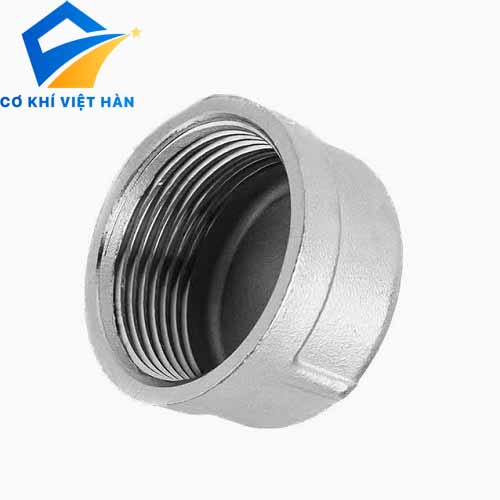

Nắp bịt ren trong được vặn trực tiếp vào đầu ống hoặc phụ kiện có ren ngoài (ren đực) nhằm bịt kín lưu chất bên trong ống. Việc đảm bảo chất lượng của linh kiện này ảnh hưởng trực tiếp đến độ an toàn của toàn bộ hệ thống.

1.1. Nguy cơ sự cố do chênh lệch áp suất tĩnh và búa nước

Trong các hệ thống đường ống PCCC hoặc trạm bơm cao áp, áp suất vận hành thường xuyên đạt từ 10 Bar đến 25 Bar. Khi xảy ra hiện tượng búa nước (Water Hammer), xung áp đột ngột sẽ tác động trực tiếp lên đáy nắp bịt. Chi tiết gia công ren nông hoặc phôi bị rỗ khí sẽ không chịu đủ lực cắt, dẫn đến hiện tượng trượt ren hoặc nứt vỡ nắp bịt gây thất thoát lưu chất.

1.2. Phân biệt nắp bịt phôi đúc và nắp bịt tiện từ phôi trụ đặc

Trên thị trường hiện có hai dòng sản phẩm chính:

• Nắp bịt phôi đúc: Sản xuất bằng phương pháp đúc khuôn cát hoặc đúc vỏ thạch cao. Chi phí thấp nhưng dễ bị rỗ khí bên trong thành kim loại, độ dày vách không đồng đều và chịu áp lực kém hơn.
• Nắp bịt tiện CNC từ phôi trụ đặc: Được gia công cắt gọt từ thanh Inox tròn đặc. Kết cấu kim loại đồng nhất, không có bọt khí ngầm, chịu được áp suất cao và bước ren gia công sắc nét.

1.3. Yêu cầu về độ dày đáy và vách nắp bịt

Nắp bịt chuẩn kỹ thuật phải đáp ứng độ dày thành tối thiểu theo tiêu chuẩn áp lực (ANSI B16.11 hoặc BS 21). Việc ăn bớt độ dày đáy để giảm chi phí phôi sẽ khiến nắp bị phồng hoặc nứt đáy dưới áp lực làm việc liên tục.

1.4. Tiêu chuẩn quản lý vật tư tại công trường

Bộ phận vật tư và kỹ sư QA/QC cần tuân thủ nghiêm ngặt hồ sơ kỹ thuật của dự án. Mọi sản phẩm đưa vào công trình đều phải có nguồn gốc rõ ràng, thông số kích thước đạt chuẩn và thử nghiệm áp lực đạt yêu cầu trước khi nghiệm thu hoàn hoàn công.

2. Quy trình kiểm định và nghiệm thu chất lượng tại công trường

Việc kiểm tra nắp bịt ren trong Inox đầu vào phải dựa trên các chỉ số đo lường thực tế chứ không chỉ đánh giá bằng mắt thường.

2.1. Kiểm tra bước ren bằng dưỡng đo (Thread Gauge)

Kỹ sư QA/QC sử dụng dưỡng ren tiêu chuẩn (Plug Gauge) để thử độ chính xác của ren trong. Ren đạt chuẩn phải ăn khớp êm, không bị kẹt và không có độ rơ lắc quá tiêu chuẩn cho phép. Chân ren phải tròn đều, không bị sứt mẻ hoặc đứt đoạn.

2.2. Kiểm tra thành phần hóa học bằng máy đo quang phổ (PMI Test)

Sử dụng máy bắn quang phổ cầm tay để xác định mác thép thực tế:

• Inox 304: Hàm lượng Niken (Ni) tối thiểu 8.0%, Mangan (Mn) dưới 2.0%, Crom (Cr) từ 18.0%.
• Inox 316: Hàm lượng Niken (Ni) từ 10.0%, Crom (Cr) từ 16.0% và Molypden (Mo) tối thiểu 2.0%.

2.3. Kiểm tra độ dày vách và đáy bằng thước kẹp kỹ thuật

Sử dụng thước kẹp hoặc thước đo chiều sâu để đo độ dày thực tế của vách ren và phần đáy nắp bịt. So sánh thông số đo được với bản vẽ kỹ thuật approved của dự án để đảm bảo biên độ sai số nằm trong giới hạn cho phép.

2.4. Đánh giá chất lượng bề mặt gia công CNC

Lòng ren sau khi tiện phải sạch bavia, không có phoi kim loại sót lại. Bề mặt sườn ren mịn giúp lớp băng keo non (Teflon) hoặc keo làm kín bám dính tốt hơn, giảm thiểu nguy cơ rò rỉ lưu chất.

3. Phân loại vật liệu và phạm vi ứng dụng thực tế

3.1. Ứng dụng bịt đầu ống chờ thi công

Trong các công trình xây dựng nhà cao tầng hoặc nhà xưởng, các đầu ống chờ nước lạnh, nước PCCC hoặc khí nén thường được bịt tạm bằng nắp ren trong. Việc bịt kín giúp ngăn ngừa dị vật, đất đá rơi vào lòng ống trong quá trình xây dựng.

3.2. Bịt kín đường xả cặn của cụm van và thiết bị

Tại vị trí xả đáy của van bi, van cổng hoặc bình tích áp, nắp bịt ren trong được lắp ở đầu ngoài để tạo thành hai lớp bảo vệ chống rò rỉ dung dịch out ra môi trường.

3.3. Nắp Bịt Inox 304 Gia Công Tiện CNC

Inox 304 có khả năng chống ăn mòn tốt trong môi trường nước sạch, hơi nước và chất thải sinh hoạt. Nắp bịt tiện CNC từ phôi 304 đặc chịu được áp suất cao, đáp ứng tốt cho hệ thống PCCC, HVAC và cấp nước tòa nhà.

3.4. Nắp Bịt Inox 316/316L Cho Môi Trường Hóa Chất Và Marine

Trong các nhà máy hóa chất, hệ thống xử lý nước thải công nghiệp hoặc công trình ven biển, Nắp Bịt Inox 316/316L là lựa chọn bắt buộc. Thành phần Molypden giúp chống ăn mòn lỗ (Pitting Corrosion) và chịu được môi trường chứa Clorua cao.

4. Quy trình thử nghiệm và hoàn thiện hồ sơ nghiệm thu EPC

4.1. Hồ sơ chứng nhận nguồn gốc và chất lượng (CO/CQ, MTR)

Mỗi lô nắp bịt ren cung cấp cho dự án EPC cần đi kèm chứng chỉ Mill Test Report (MTR) từ nhà máy sản xuất phôi, ghi rõ thành phần hóa học và cơ tính mẫu thử. Cùng với đó là chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) hợp lệ.

4.2. Thử nghiệm áp lực tĩnh (Hydrostatic Pressure Test)

Sau khi lắp đặt nắp bịt vào đường ống thử nghiệm, tiến hành bơm nước và nâng áp lực lên 1.5 lần áp suất thiết kế (thường thử ở mức 15 – 20 Bar). Giữ áp trong thời gian từ 12 đến 24 giờ. Hệ thống đạt yêu cầu khi áp suất không bị sụt giảm và vị trí nắp bịt không bị rịn nước.

4.3. Ký ký hiệu mác thép dập chìm trên sản phẩm

Nắp bịt chuẩn kỹ thuật thường được dập nổi hoặc dập chìm thông số kích thước (ví dụ: 1/2″, 3/4″, 1″) và mác thép (304, 316) trên thân. Điều này giúp dễ dàng kiểm tra, đối chiếu với hồ sơ vật tư đã trình duyệt.

4.4. Bảo quản ren trước khi lắp đặt

Sản phẩm cần được đóng gói trong túi nilon và hộp carton theo quy cách để tránh va đập làm trầy xước hoặc móp méo đỉnh ren trong quá trình vận chuyển và lưu kho.

5. Kỹ thuật lắp đặt và biện pháp làm kín ren

5.1. Sử dụng băng keo non Teflon (PTFE Tape)

Quấn băng keo non theo chiều kim đồng hồ lên phần ren ngoài của ống chờ (khoảng 5 – 8 vòng tùy cỡ ren). Băng keo non giúp điền đầy các khoảng hở vi mô giữa ren đực và ren cái, đảm bảo khả năng làm kín áp lực.

5.2. Sử dụng mỡ bò chịu nhiệt hoặc mỡ đồng chống dính ren

Khi siết hai chi tiết bằng Inox với nhau ở áp lực cao, hiện tượng cháy ren (Galling / Cold Welding) rất dễ xảy ra. Việc bôi một lớp mỡ bò chịu nhiệt hoặc keo chống dính ren chuyên dụng sẽ giúp thao tác siết dễ dàng hơn và thuận tiện cho việc tháo dỡ bảo trì sau này.

5.3. Sử dụng keo khóa ren kim loại (Threadlocker)

Đối với các đường ống nối với máy nén khí hoặc máy bơm có độ rung lắc lớn, có thể sử dụng keo khóa ren chịu áp lực. Keo sẽ điền đầy khe hở ren và đóng rắn trong điều kiện yếm khí, ngăn hiện tượng tự tháo do rung động.

5.4. Kiểm soát lực siết Momen (Torque Control)

Sử dụng cờ lê hoặc kìm nước phù hợp với kích thước nắp bịt. Siết lực vừa đủ đến khi cảm nhận độ chặt và kín của băng keo. Tránh dùng lực siết quá đà gây ứng suất dư lớn làm nứt vách ren hoặc trượt ren.

6. Các lưu ý quan trọng khi chọn mua bịt ren trong Inox

6.1. Tránh nhầm lẫn giữa tiêu chuẩn ren BSP và ren NPT

Cần xác định rõ đường ống dự án đang dùng chuẩn ren nào:

• Ren NPT (National Pipe Taper): Chuẩn ren côn của Mỹ, góc đỉnh ren 60°.
• Ren BSP (British Standard Pipe): Chuẩn ren của Anh, góc đỉnh ren 55° (BSP Taper – BSPT hoặc BSP Parallel – BSPP).

Vặn lẫn lộn hai chuẩn ren này sẽ làm hỏng bước ren và gây rò rỉ áp lực.

6.2. Yêu cầu rõ dòng sản phẩm tiện CNC từ phôi đặc

Đối với hệ thống áp lực cao (PN16, PN25 trở lên), đơn vị mua hàng cần chỉ định rõ trong đơn đặt hàng yêu cầu loại Nắp bịt tiện CNC từ phôi đặc, tránh mua nhầm loại bịt đúc thương mại áp lực thấp PN10.

6.3. Kiểm tra thực tế mác thép tránh mua phải hàng sai mác

Sử dụng thuốc thử Inox hoặc máy đo quang phổ kiểm tra xác suất các lô hàng nhập kho để đảm bảo không bị lẫn lộn giữa Inox 201, 304 và 316.

7. Năng lực cung cấp phụ kiện ren Inox của Cơ Khí Việt Hàn

Cơ Khí Việt Hàn là đơn vị chuyên nhập khẩu, sản xuất và phân phối các dòng vật tư liên kết, phụ kiện đường ống Inox uy tín tại Việt Nam.

7.1. Đầy đủ chứng từ CO/CQ và MTR

Toàn bộ sản phẩm bịt ren trong Inox do Việt Hàn cung cấp đều có đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ, phiếu kiểm định thành phần hóa học MTR và biên bản kiểm định lực siết/áp lực hydro test khi dự án yêu cầu.

7.2. Sản phẩm đạt chuẩn gia công cơ khí

Sản phẩm nắp bịt ren Inox Việt Hàn được gia công tiện CNC sắc nét, bề mặt sáng bóng, ren mịn và đảm bảo chuẩn kích thước hệ inch/hệ mét theo yêu cầu thiết kế.

7.3. Khả năng đáp ứng đơn hàng dự án lớn

Với hệ thống kho bãi quy mô tại Hà Nội và mạng lưới giao hàng toàn quốc, chúng tôi cam kết khả năng cung ứng vật tư nhanh chóng, đầy đủ chủng loại cho các nhà thầu EPC, dự án PCCC, M&E và nhà máy công nghiệp.
