Clamp Inox – Cùm Nối Nhanh Inox (Sanitary Tri-Clamp)

Clamp Inox Vi Sinh – Cùm Nối Nhanh Khóa Khớp Tháo Lắp Siêu Tốc Đầm Chắc

Giải pháp kết nối đường ống vi sinh bít bùng, tháo lắp bằng tay tiện lợi 100% cho nhà máy dược phẩm, thực phẩm thầu EPC. Trị dứt điểm đầu ferrule dập lậu lồi lõm rò rỉ lừa đảo chợ trời.

Vật liệu sinh tử: Cùm kẹp đặc dày Inox 304, Đầu Ferrule phôi đặc 100% Inox 304/316L tiện CNC bóng gương tàn bạo tĩnh học.
Tiêu chuẩn chế tạo: Biên dạng tiêu chuẩn quốc tế DIN 32676 / SMS 3017, độ nhám lòng trong đạt chuẩn vi sinh $R_a \le 0.4\,\mu m$ .
Ứng dụng thực chiến: Kết nối tháo lắp nhanh ống dẫn sữa, bia, nước cất y tế, hệ thống lên men sinh học, hóa chất tẩy rửa CIP bít bùng.
Hồ sơ nghiệm thu: Cấp phát đầy đủ THÔNG TIN CO/CQ, Mill Test Report, Chứng nhận FDA của ron bản gốc đóng mộc đỏ chót.

🔥 Cơ Khí Việt Hàn trực chiến 24/7: Nghiền nát mọi xung lực búa nước tàn khốc, khẳng định đẳng cấp vật tư tiêu chuẩn kỹ thuật bách khoa.

Hotline: 0917 014 816

SMS: 0917 014 816

Đặt hàng nhanh

Danh mục: PHỤ KIỆN VI SINH Thẻ: bộ clamp vi sinh 304 316l, clamp inox vi sinh, cơ khí Việt Hàn., cùm nối nhanh inox, đầu ferrule vi sinh, khớp nối nhanh tri-clamp

Mô tả
Đánh giá (0)

Clamp Inox – Cùm Nối Nhanh Inox (Sanitary Tri-Clamp): Giám Định Bạo Liệt & Chốt Hồ Sơ EPC

Khi dự án yêu cầu một giải pháp kết nối đường ống vi sinh siêu tốc, tháo lắp bằng tay trong vòng 3 giây nhưng phải chịu được áp lực nén bít bùng và đáp ứng tiêu chuẩn vệ sinh khắt khe nhất của ngành dược phẩm, thực phẩm. Cuộc chiến vật tư bùng nổ. Clamp Inox (Cùm nối nhanh vi sinh) gánh vác sinh mệnh khóa chặt hai đầu ferrule lỳ lợm trên giàn ống.

Phòng vật tư mua nhầm hàng chợ mỏng dính, tay vặn lỏng lẻo hoặc bộ ferrule đúc rỗng khuôn cát sẽ làm tuột ngàm, xả lũ lưu chất dưới áp lực bạo liệt. Kỹ sư lơ là nghiệm thu sẽ hầu tòa. Cơ Khí Việt Hàn mổ xẻ kỹ năng giám định tĩnh học. Chúng tôi bóp nghẹt gian lận và chốt hồ sơ sắt đá

1. Bản chất của Clamp Inox – Cùm Nối Nhanh trong đấu thầu

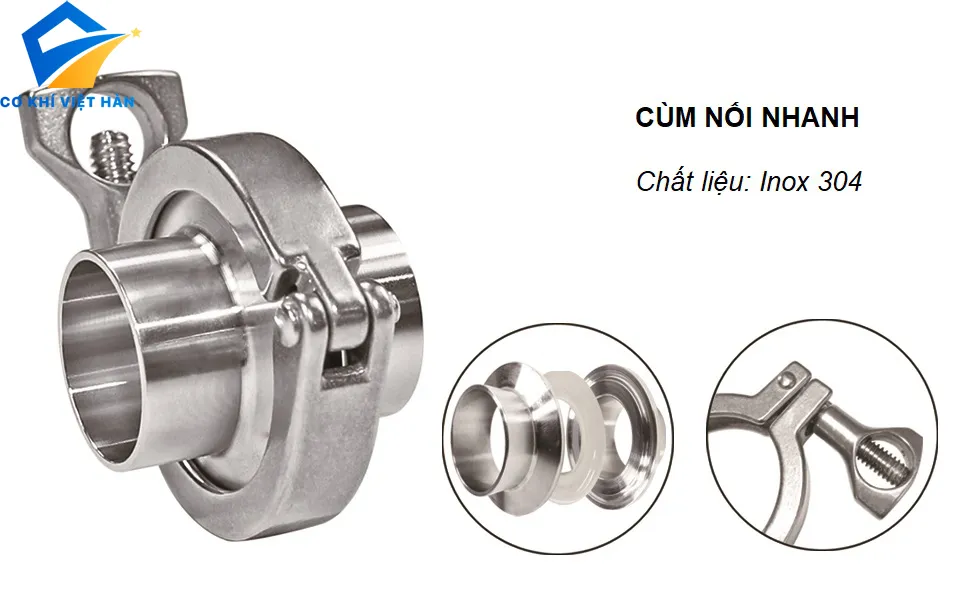

Bộ Clamp Inox vi sinh (Sanitary Tri-Clamp Assembly) là một cụm chi tiết bít bùng bao gồm 4 thành phần sinh tử: 2 đầu Ferrule (để hàn trực tiếp vào ống), 1 Gioăng làm kín (Gasket nằm ở giữa) và 1 Cùm kẹp (Clamp ôm bên ngoài). Khi vặn siết tay gạt, biên dạng hình chữ v của cùm kẹp sẽ ép chặt hai đầu ferrule lại với nhau tạo thành một khối liên kết cơ học kín khít tuyệt đối.

1.1. Thảm họa tuột cùm, bắn tung tay vặn do búa nước

Lưu chất di chuyển áp suất cao đột ngột thay đổi vận tốc, tạo ra xung lực búa nước đấm sầm vào khớp nối. Cùm kẹp hàng lừa đảo dập lá mỏng, chốt bản lề (Hinge Pin) yếu ớt sẽ bị uốn cong, bung chốt hoặc cháy ren tay vặn ngay lập tức. Khớp nối rời ra, lưu chất xả lũ thảm khốc phá nát phân xưởng.

1.2. Cuộc chiến đánh tráo đầu Ferrule tiện CNC và hàng đúc xốp rỗng

Bản vẽ yêu cầu đầu Ferrule phải được tiện từ phôi Inox khối đặc bằng máy CNC để có biên dạng ngàm tiếp xúc phẳng mịn tuyệt đối. Nhà thầu hám lợi tuồn hàng đúc khuôn cát lồi lõm, chứa bọt khí ngầm lừa đảo. Khi thợ hàn TIG vào ống, nhiệt lượng làm nứt đôi ferrule giòn rụm tàn phá hệ thống.

1.3. Ám ảnh nhiễm khuẩn do ron làm kín trương nở mủn nát

Sử dụng ron làm kín sai vật liệu (như cao su chợ trời) cho hệ thống dẫn cồn, hóa chất tẩy rửa CIP hoặc nước cất pha tiêm siêu nhiệt. Ron bị ăn mòn, trương nở phồng rộp rồi mủn nát rơi vào dòng lưu chất. Vi khuẩn tích tụ tại các kẽ hở rách nát đục khoét, phá hủy toàn bộ lô dược phẩm hàng chục tỷ đồng.

1.4. Trách nhiệm pháp lý của Trưởng phòng

Chữ ký chốt đơn vật tư áp lực là bản án. Hỏng dây chuyền sản xuất vắc-xin, sữa tươi vì bộ cùm vi sinh nhiễm khuẩn hoặc bục vỡ, bạn đi tù lập tức. Đền bù thiệt hại dừng nhà máy hàng chục tỷ đồng. Kỷ luật thép là lá chắn bảo vệ sự nghiệp.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Kỹ thuật Giám định, Thử mù và Vạch trần hàng giả

Nghiệm thu bộ Clamp Inox vi sinh là nghệ thuật mổ xẻ cơ học uốn và bít bùng học. Đó là nghệ thuật đo lường khống chế biên dạng ngàm tàn khốc.

2.1. Kẹp thước đo độ dày vành cùm kẹp (Clamp Segment Thickness)

Bỏ qua giấy tờ lừa đảo, QA/QC ốp thước kẹp đo sườn của cùm kẹp 2 mảnh hoặc 3 mảnh. Bản thép của cùm phải đầm chắc, dày dặn (tối thiểu từ 3mm – 5mm tùy size) để gánh lực bẻ. Hàng lừa đảo cán mỏng tang để giảm cân nặng thép đắt tiền. Đình chỉ nghiệm thu quay đầu xe tải lập tức.

2.2. Khám nghiệm độ láng gương lòng trong Ferrule (Ra Roughness)

Tiêu chuẩn vi sinh khắt khe bắt buộc lòng trong ferrule phải được đánh bóng đạt độ nhám $R_a \le 0.4\,\mu m$ (độ bóng gương). Hàng chợ tiện ẩu để lại các lằn gợn sóng, sờ tay nhám cào. Đó là tổ ấm tử thần cho vi khuẩn trú ngụ. Bề mặt xước xát là hàng trôi nổi lừa đảo, lập biên bản đuổi cổ ngay.

2.3. Test quang phổ bóc trần mác thép phôi khối (PMI Test)

Gí súng bắn tia X trực tiếp vào thân cùm và đầu ferrule. Bóc trần hàm lượng Niken chuẩn 8% (Inox 304) hoặc 10% (Inox 316L). Phụ kiện vi sinh thiếu Niken sẽ rỉ sét hoen ố ngay khi tiếp xúc với hóa chất tẩy rửa đường ống. Không đủ hóa học vứt sọt rác toàn bộ lô hàng.

2.4. Đánh giá biên dạng rãnh chữ V của cùm kẹp

Lòng trong của cùm kẹp bắt buộc phải có biên dạng rãnh chữ V chuẩn xác góc nghiêng tĩnh học để khi siết kéo, hai vành ferrule được ép tịnh tiến vào nhau. Tiện ẩu góc V làm cùm bị vênh, siết hết ren vẫn lỏng lẻo gây bục xì áp lực lừa đảo.

3. Giải mã Ứng dụng Clamp Inox – Cùm Nối Nhanh Vi Sinh

Không phải tự nhiên bộ Clamp là chốt chặn tối cao trong các nhà máy vi sinh. Giải pháp tháo lắp siêu tốc triệt tiêu thời gian chết.

3.1. Tháo lắp bằng tay siêu tốc không cần cờ lê mỏ lết

Tại các đường ống cần vệ sinh, kiểm tra hoặc trích mẫu liên tục, việc dùng mặt bích bắt bu lông là thảm họa tốn thời gian. Với Clamp Inox, thợ vận hành chỉ cần dùng tay vặn đai ốc cánh chuồn (Wing nut) là có thể bung ngàm tháo rời ống trong 3 giây. Tiết kiệm vạn giờ công bảo trì dây chuyền.

3.2. Triệt tiêu 100% khe hở đọng cặn lưu chất

Khi hai đầu ferrule ép chặt vào gioăng làm kín, mặt trong của gioăng và lòng ferrule tạo thành một mặt phẳng đồng nhất, nhẵn thín phẳng lỳ. Dòng sữa, thuốc trôi tuột bạt mạng không có một khe hở tĩnh học nào để đọng vũng, đáp ứng tiêu chuẩn vi sinh tối cao.

3.3. Inox 316L Đặc Khối: Khắc tinh axit tẩy rửa dòng CIP

Hệ thống vi sinh luôn có chu trình sục rửa bằng axit và sút ở nhiệt độ cao (CIP – Clean In Place). Bộ Ferrule 316L lỳ lợm chống chọi 100% sự đục khoét ăn mòn của hóa chất. Bảo vệ dòng lưu chất tinh khiết vĩnh cửu.

3.4. Chuỗi liên kết lồng ghép không giới hạn kích thước

Bộ Clamp vi sinh kết nối linh hoạt từ size siêu nhỏ (DN15) đến các đường ống lớn (DN200). Kết cấu đối xứng bít bùng thách thức mọi áp lực nén dư của các bồn lên men, bồn chứa dược phẩm bạo liệt.

4. Nghệ thuật chốt hồ sơ và Đập bàn nghiệm thu

Trận chiến pháp lý sau nghiệm thu tàn khốc không kém. Hồ sơ đầm chắc đập nát mọi soi mói.

4.1. Truy quét Chứng chỉ Mill Test, Chứng nhận FDA của Ron

Kiện hàng Clamp đổ xuống công trường bắt buộc có chứng chỉ. CO/CQ chứng nhận mác thép đầm chắc. Đặc biệt, ron làm kín bắt buộc phải có chứng chỉ FDA (Mỹ) chứng nhận an toàn thực phẩm/y tế. Giám đốc dự án dùng giấy này khóa miệng Thanh tra lập tức.

4.2. Quản lý thông số dập chìm trên vành cùm kẹp

Phụ kiện xịn dập chìm sắc nét trên sườn cùm thép đặc: Size (VD: 2″ – DN50), Mác thép Inox 304/316, Logo nhà máy. Lưu trữ hồ sơ xuất xứ trùng khớp chữ dập nổi. Vật tư trơn láng không thông số coi như lậu vứt đi.

4.3. Ép thí nghiệm Thủy lực Hydro Test 10-15 Bar

Tuyệt đối cấm đưa dòng lưu chất vào vận hành ngay khi vừa vặn tay. Yêu cầu QA/QC bơm nước ép áp lực tĩnh test lên 15 Bar (hoặc theo áp kế thiết kế). Nén ngâm 24 tiếng xem phần khớp ngậm có rịn nước không. Khô ráo 100% mới cho phép ký biên bản đầm chắc.

4.4. Đóng gói túi nilon hút chân không bảo vệ độ bóng gương

Đầu Ferrule vi sinh cực kỳ nhạy cảm với cấn xước mặt phẳng ép. Đổ đống va đập làm sứt vành sẽ xé rách ron khi siết. Thủ kho đóng gói từng chiếc Ferrule trong túi nilon dày bảo vệ, cùm kẹp xếp thùng carton nâng niu. Khóa chết rủi ro trước khi xuất kho bạo liệt.

5. Khống chế rò rỉ và Bảo vệ khóa tĩnh học cơ học

Bàn giao xong dự án không có nghĩa hết trách nhiệm. Kỹ thuật lắp đặt bạo lực phải triệt tiêu rò rỉ ngầm.

5.1. Siết đai ốc cánh chuồn kịch sàn bằng lực tay định mức

Đai ốc cánh chuồn thiết kế để vặn bằng tay nhịp nhàng đầm chắc. Vặn chặt tay cho đến khi hai mảnh cùm ngậm khít chằn chặn vào nhau. Thợ ngu dốt dùng kìm bấm hoặc búa gõ siết quá lực momen sẽ làm cháy ren bu lông chốt, gây tuột ngàm thảm khốc.

5.2. Hàn TIG lót khí Argon bảo vệ chân Ferrule vi sinh

Khi hàn đầu Ferrule vào ống chính, bắt buộc phải dùng mỏ hàn TIG và bơm khí Argon lấp đầy lòng ống (Purging). Không để lại vảy hàn xù xì bên trong, đường hàn lót phải mịn màng như da em bé để dòng chảy trôi tuột không đọng vi khuẩn.

5.3. Sử dụng đúng vật liệu ron theo lưu chất công nghệ

Môi trường dẫn nước cất pha tiêm siêu nhiệt bắt buộc dùng ron Silicon chịu nhiệt hoặc Teflon (PTFE). Môi trường dung môi hóa chất dùng ron Viton hoặc EPDM đầm chắc bạo liệt. Cấm dùng ron cao su rẻ tiền xì hở tàn bạo.

5.4. Vệ sinh sạch sườn vành Ferrule trước khi sập cùm

Mặt vát ferrule dính hạt bụi, sợi tóc sẽ làm kênh bề mặt bít bùng tĩnh học. Bắt buộc Kỹ sư dùng khăn sạch cồn lau bóng choang bề mặt tiếp xúc trước khi đặt ron và sập ngàm cùm kẹp khóa chết hệ thống.

6. Sai lầm chết người của phòng Mua sắm (Purchasing)

Nhiều thảm họa hỏng đường ống bắt nguồn từ ép giá. Tránh xa bẫy đẫm máu bảo vệ sinh mạng.

6.1. Đánh tráo tiêu chuẩn kích thước Ferrule (Chuẩn SMS vs chuẩn ISO/DIN)

Cùm kẹp giống nhau nhưng đường kính ngoài (OD) và đường kính trong (ID) của đầu Ferrule theo chuẩn SMS (hệ inch) và chuẩn DIN (hệ mét) hoàn toàn khác nhau. Mua nhầm chuẩn là thảm họa lệch bậc sườn ống, không thể hàn đối đầu bít bùng. Cắt lương đuổi việc kẻ đặt hàng ngu dốt lập tức.

6.2. Mua nhầm loại cùm kẹp mỏng một bản lề cho hệ thống áp lực cao

Hệ thống áp lực búa nước mạnh bắt buộc dùng cùm kẹp 3 mảnh (Heavy Duty 3-Segment Clamp) hoặc cùm kẹp bắt bu lông đôi để phân bổ lực ép đều 360 độ. Phòng vật tư tham rẻ mua loại cùm lá 1 bản lề mỏng lừa đảo làm sập ngàm xả lũ hóa chất.

6.3. Bẫy mua bộ Clamp dập nguội lồi lõm từ xưởng lậu Chợ Trời

Gian thương lấy ống Inox cắt ngắn rồi dùng chày nong miệng làm Ferrule lậu, mặt phẳng vành loe nhấp nhô như sóng biển. Mang hàng lừa đảo này vào hệ thống áp lực vi sinh là tội ác phá hoại kết cấu cơ điện bạo liệt.

6.4. Chốt đơn nhà cung cấp không cấp nổi Mill Test bản gốc và chứng chỉ FDA

Dự án dược phẩm, thực phẩm cần hồ sơ đầm chắc ngay lập tức để trình Bộ Y tế kiểm duyệt. Chợ trời lấp liếm giấy tờ là hàng phế liệu lậu vứt đi. Phải chọn kho vật tư phụ kiện vi sinh khổng lồ trực chiến bạo liệt.

7. Tại sao Tổng thầu EPC chọn Phụ Kiện Việt Hàn?

Tìm nhà cung cấp chống lưng hồ sơ đầm chắc cực khó. Chúng tôi là kho đạn dược thép trực chiến dự án EPC.

7.1. Cung cấp THÔNG TIN Mill Test & FDA đỏ chót

Hỗ trợ Kỹ sư QA/QC hồ sơ chuẩn Text-focused. Cung cấp THÔNG TIN chứng nhận Inox nguyên khối liền mạch, bản test độ bóng lòng $R_a$ , giấy chứng nhận FDA của ron đầm chắc bạo liệt. Giám đốc dự án đập bàn dằn mặt Thanh tra lập tức.

7.2. Tối ưu Asset Hình Ảnh 4K cho WordPress

Hình ảnh bộ Clamp Inox vi sinh chuẩn 4K độ phân giải 16:9. Tối ưu Website WordPress đập thẳng thị giác kỹ thuật công nghiệp. Trình bày THÔNG TIN chuẩn SEO chống lừa đảo sắt đá.

7.3. Cấp phát vật tư 24/7 thần tốc bạo liệt

Đêm 2h sáng bục khớp nối bồn chứa sữa, thiếu 100 bộ cùm Clamp DN100 Inox 316L. Bạn gọi điện, Cơ Khí Việt Hàn xuất kho giao hàng ngay. Không ai vượt mặt tốc độ chuỗi cung ứng của chúng tôi.

7.4. Phôi Liền Mạch Tiện CNC, Độ Bóng Gương Đầm Chắc

Mua hàng mỏng chợ trời siết ren cháy bu lông phòi ron lừa đảo. Sản phẩm Việt Hàn Inox 304/316L khối đặc tiện CNC biên dạng chuẩn xác, lòng trong láng o soi gương tiêu chuẩn tĩnh học. Khóa chết áp lực dư chặn đứng búa nước tàn bạo, bảo vệ hệ thống vĩnh cửu.

8. Câu hỏi thường gặp của Giám Đốc Dự Án (FAQ)

8.1. Có thể dùng kìm siết thêm đai ốc cánh chuồn của Clamp cho thật chặt không?

Tuyệt đối cấm. Đai ốc cánh chuồn thiết kế để khống chế lực siết bằng tay vừa đủ nén bít bùng ron. Dùng kìm hoặc ống tuýp bẩy ép quá lực sẽ xé rách ron cao su bên trong, lọt vào lòng ống phá nát dòng lưu chất, hoặc làm cháy ren bu lông chốt.

8.2. Tại sao vành Ferrule vi sinh Inox 316L của tôi lại bị ố vàng sau khi hàn?

Do thợ hàn lười không bơm khí Argon lót lòng (Purging) hoặc không che phủ khí Argon bảo vệ bề mặt ngoài tốt trong lúc hàn, làm Inox bị cháy nhiệt (Oxidation). Bắt buộc phải dùng dung dịch tẩy mối hàn chuyên dụng quét lên, cọ sạch trả lại độ bóng gương lỳ lợm tĩnh học.

8.3. Có thể dùng chung cùm kẹp Inox 304 với đầu Ferrule Inox 316L không?

Được phép. Vì cùm kẹp nằm ở phía ngoài, không tiếp xúc trực tiếp với lưu chất hóa chất ăn mòn bên trong lòng ống. Đầu Ferrule tiếp xúc lưu chất bắt buộc dùng 316L để chống ăn mòn ăn mòn, còn cùm kẹp dùng Inox 304 để tối ưu hóa chi phí vật tư thầu EPC.

8.4. Đầu Ferrule bị cấn xước một đường nhỏ ở mặt phẳng ép ron, có xài tiếp được không?

Lệnh cấm sinh tử: Vết xước dù nhỏ bằng sợi tóc trên mặt phẳng Ferrule chính là “đường cao tốc tử thần” để lưu chất áp lực cao luồn lách xé toạc ron xì hở hóa chất bạo liệt. Đầu Ferrule xước bắt buộc cắt bỏ vứt xọt rác thay mới ngay lập tức.

8.5. Để Cơ Khí Việt Hàn cấp CO/CQ gốc cần gửi gì?

Trưởng phòng vật tư nhắn Zalo Số Đơn Đặt Hàng (PO). Ghi rõ yêu cầu xuất Mill Test Report Phiếu xuất kho và chứng chỉ FDA của ron. Chúng tôi chốt bill dấu đỏ chót giao tận tay QA/QC.
