Cách Đọc Kích Thước Bu Lông Đúng Cách

Bu lông là một trong những chi tiết cơ khí phổ biến nhất, được sử dụng rộng rãi trong các công trình xây dựng, kết cấu kim loại, máy móc thiết bị… Tuy nhiên, nhiều người mới tiếp cận với bu lông lại không biết cách đọc kích thước của nó một cách chính xác. Điều này có thể dẫn đến những lỗi nghiêm trọng trong quá trình lắp ráp, ảnh hưởng đến an toàn và độ bền của sản phẩm.

Tại Sao Phải Biết Cách Đọc Kích Thước Bu Lông?

Bu lông có nhiều loại kích thước khác nhau, được chỉ định bằng một hệ thống ký hiệu tiêu chuẩn. Việc đọc đúng kích thước bu lông là vô cùng quan trọng vì:

  1. Đảm bảo độ ổn định và an toàn của kết cấu:
    • Bu lông phải khớp vừa với lỗ trong các bộ phận liên kết.
    • Lỗ không đủ lớn sẽ dẫn đến việc bu lông không lắp được hoặc bị biến dạng.
    • Lỗ quá lớn sẽ khiến bu lông bị lỏng lẻo, gây mất ổn định cho kết cấu.
  2. Đảm bảo chịu được tải trọng:
    • Kích thước bu lông phải phù hợp với tải trọng tác dụng lên kết cấu.
    • Bu lông quá nhỏ sẽ không đủ sức chịu tải, dẫn đến hư hỏng.
    • Bu lông quá lớn thì cũng gây lãng phí và khó lắp ráp.
  3. Thuận tiện trong lắp ráp và thay thế:
    • Biết đọc kích thước bu lông giúp chọn đúng loại phụ tùng thay thế.
    • Việc lắp ráp, tháo lắp các bộ phận được thực hiện nhanh chóng và chính xác.

Vì vậy, nắm vững cách đọc kích thước bu lông là rất cần thiết cho bất kỳ người làm trong lĩnh vực cơ khí, xây dựng nói chung.

Cách Đọc Kích Thước Bu Lông Đúng Cách

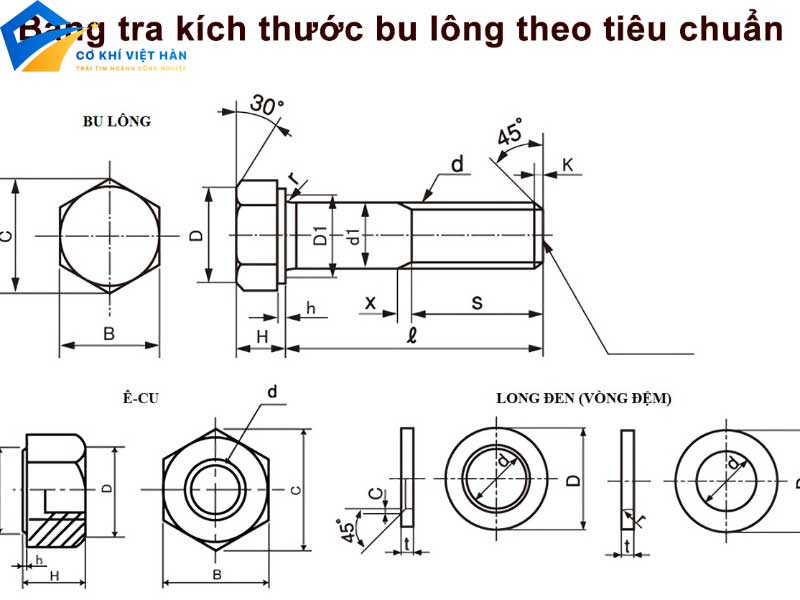

Các Thông Số Kích Thước Bu Lông Cơ Bản

Để đọc đúng kích thước bu lông, bạn cần nắm rõ các thông số sau:

  1. Đường kính danh nghĩa (Diameter):
    • Thường được ký hiệu là “M” (Metric) theo hệ mét.
    • Các kích thước phổ biến như M6, M8, M10, M12, M14, M16…
  2. Độ dài (Length):
    • Được đo từ đầu bu lông đến mặt dưới đầu lục giác.
    • Các độ dài thường gặp là 20mm, 25mm, 30mm, 40mm, 50mm…
  3. Bước ren (Pitch):
    • Khoảng cách giữa các cuộn ren liên tiếp.
    • Thường được ký hiệu là “P” theo hệ mét.
    • Các bước ren thông dụng như P1.0, P1.25, P1.5, P2.0…
  4. Cấp độ bền (Grade):
    • Chỉ số về độ bền, độ cứng của bu lông.
    • Ký hiệu như 4.6, 5.6, 8.8, 10.9…

Các thông số này thường được in hoặc đóng dấu trên thân bu lông để người sử dụng dễ dàng nhận biết.

Cách Đọc Kích Thước Bu Lông

Dựa vào các thông số trên, ta có thể đọc kích thước bu lông như sau:

Ví dụ: Bu lông M10 x 50 – P1.5 – 8.8

  • “M10” là đường kính danh nghĩa 10mm.
  • “x 50” là độ dài 50mm.
  • “P1.5” là bước ren 1.5mm.
  • “8.8” là cấp độ bền.

Như vậy, đây là một bu lông có đường kính 10mm, dài 50mm, bước ren 1.5mm và cấp độ bền 8.8.

Một ví dụ khác:

Bu lông M12 x 1.75 – 20

  • “M12” là đường kính danh nghĩa 12mm.
  • “x 1.75” là bước ren 1.75mm.
  • “20” là độ dài 20mm.

Trong trường hợp này, không có thông tin về cấp độ bền, tức là đây là bu lông thông thường, chưa được chỉ định cấp độ bền cụ thể.

Lưu Ý Khi Đọc Kích Thước Bu Lông

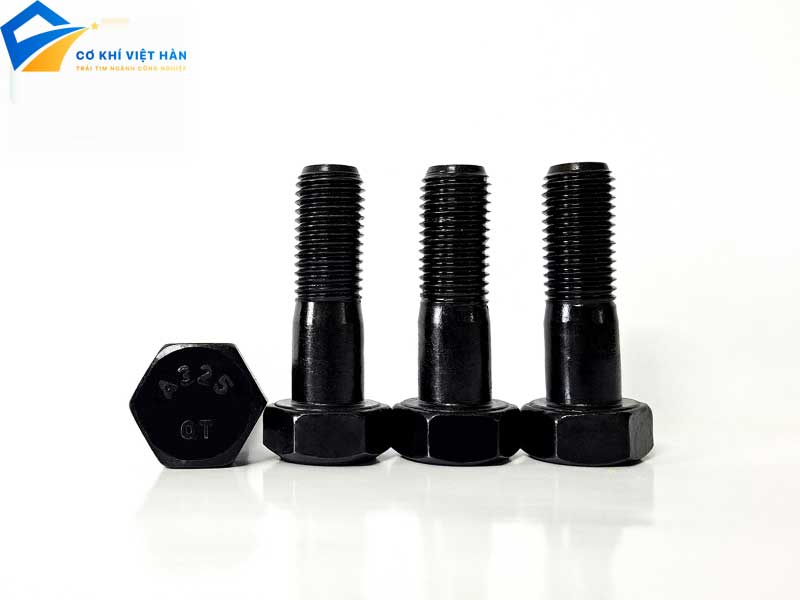

Cách Đọc Kích Thước Bu Lông Đúng Cách

  1. Đọc từ trái sang phải theo thứ tự: Đường kính – Độ dài – Bước ren – Cấp độ bền.
  2. Chú ý các ký hiệu đơn vị:
    • “M” là đường kính danh nghĩa (Metric).
    • “P” là bước ren (Pitch).
    • Không có ký hiệu đơn vị cho độ dài, thường là mm.
  3. Cấp độ bền thường không được ghi kèm nếu là bu lông thông thường.
  4. Ngoài ra, một số loại bu lông còn có các thông số khác như:
    • Loại ren (tiêu chuẩn, fine…)
    • Vật liệu (thép cacbon, thép không gỉ…)
    • Đặc tính bề mặt (mạ kẽm, sơn phủ…)

Việc đọc đúng và nắm rõ các thông số này giúp bạn lựa chọn và sử dụng bu lông một cách hiệu quả, đảm bảo an toàn cho các sản phẩm, công trình. Biết cách đọc kích thước bu lông là kỹ năng cần thiết cho bất kỳ ai làm việc trong lĩnh vực cơ khí, xây dựng. Nó giúp bạn lựa chọn đúng loại bu lông, đảm bảo lắp ráp an toàn và bền chắc. Hy vọng bài viết đã cung cấp cho bạn những kiến thức cơ bản về cách đọc kích thước bu lông.

Nếu còn bất kỳ thắc mắc nào, hãy liên hệ với chúng tôi Cơ Khí Việt Hàn để được hỗ trợ thêm. Chúc bạn thành công!
