Thanh Ren Inox (Ty Ren): Tính Toán Lực Chịu Tải & Treo Ống PCCC

Trong hệ thống phòng cháy chữa cháy (PCCC), vật tư treo đỡ đóng vai trò sinh tử. Nó gánh vác toàn bộ sức nặng của hệ thống đường ống thép chứa đầy nước. Thanh ren inox chính là vật tư được tin tưởng giao phó trọng trách này.

Việc tính toán sức chịu tải của thanh ren là bước thiết kế vô cùng quan trọng. Nếu tính sai, hệ thống sẽ sụp đổ gây ra những thảm họa khôn lường. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ mọi thông số kỹ thuật. Chúng tôi sẽ hướng dẫn bạn cách tính toán và thi công treo ống an toàn nhất.

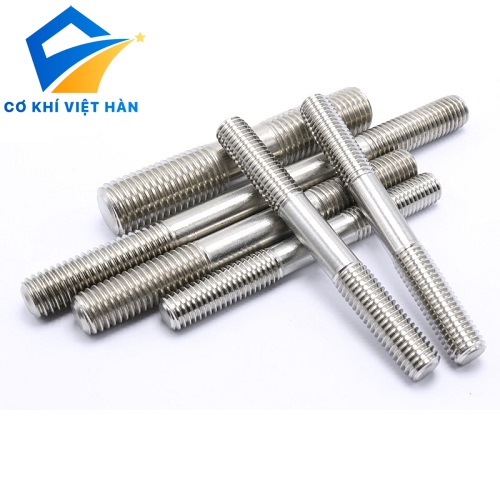

Thanh ren inox - Ty ren inox — Thanh ren inox – Ty ren inox

1. Vai trò sinh tử của thanh ren trong hệ PCCC

1.1. Trọng lượng khổng lồ của ống cứu hỏa

Hệ thống PCCC sử dụng các loại ống thép đúc có độ dày rất lớn. Khi được bơm đầy nước dự trữ, trọng lượng của chúng tăng lên gấp nhiều lần. Một mét ống thép DN100 chứa nước có thể nặng tới vài chục kilogram. Lực hấp dẫn luôn có xu hướng kéo ghì toàn bộ hệ thống này rụng xuống đất.

1.2. Áp lực động khi máy bơm vận hành

Hệ thống không chỉ chịu lực kéo tĩnh từ trọng lượng của nước và ống. Khi có hỏa hoạn, máy bơm cao áp sẽ khởi động với công suất tối đa. Dòng nước phụt đi tạo ra một lực giật cực kỳ mạnh vào thành ống. Thanh ren phải gồng mình chịu đựng các lực rung lắc và vặn xoắn dữ dội này.

1.3. Thảm họa khi dùng ty ren kém chất lượng

Nếu nhà thầu tham rẻ dùng thanh ren mạ kẽm, hậu quả sẽ rất tàn khốc. Độ ẩm tại tầng hầm sẽ làm thanh ren sắt gỉ sét chỉ sau một năm. Rãnh ren bị ăn mòn sẽ làm tuột đai ốc hoặc đứt gãy đột ngột. Hệ thống PCCC sụp đổ sẽ làm vỡ ống, gây ngập lụt toàn bộ tòa nhà.

1.4. Giải pháp vĩnh cửu từ inox 304

Inox 304 có lớp màng Crom bảo vệ chống gỉ sét một cách tuyệt đối. Nó đảm bảo cấu trúc bước ren luôn nguyên vẹn và vững chắc như ban đầu. Tuổi thọ của hệ treo inox có thể tồn tại song hành cùng tuổi thọ công trình. Chủ đầu tư hoàn toàn an tâm không lo sự cố sập đường ống cứu hỏa.

>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Các thông số quyết định sức chịu tải của thanh ren

Để tính toán lực kéo, kỹ sư phải nắm rõ các thông số vật lý của thanh ren. Đây là những hằng số cốt lõi trong mọi công thức thiết kế cơ học.

2.1. Đường kính danh nghĩa (Ký hiệu M)

Đây là đường kính đo phủ bì bên ngoài đỉnh ren của thanh kim loại. Đơn vị đo luôn được tính bằng hệ milimet (mm). Các size M8, M10, M12 là kích thước phổ biến nhất trong treo ống PCCC. Kích thước M càng lớn, tiết diện kim loại chịu lực kéo càng cao.

2.2. Diện tích tiết diện thực tế (As)

Lõi đặc của thanh ren luôn nhỏ hơn đường kính phủ bì bên ngoài của nó. Diện tích tiết diện phần lõi lõm (As) mới là diện tích thực sự chịu tải. Công thức tính As phụ thuộc vào bước ren tiêu chuẩn của từng kích thước. Ví dụ, thanh ren M10 có tiết diện lõi thực tế khoảng 58 milimet vuông.

2.3. Cấp bền của vật liệu kim loại inox

Cấp bền của vật liệu thép không gỉ thường được ký hiệu là 50, 70 hoặc 80. Con số này nhân với 10 sẽ ra giới hạn bền kéo đứt tối thiểu. Ví dụ mác thép A2-70 có lực kéo đứt là 700 N/mm2. Đây là ngưỡng lực mà nếu vượt qua, thanh ren sẽ bị đứt tung làm hai.

2.4. Giới hạn chảy (Yield Strength)

Đây là mức lực làm thanh ren bắt đầu bị kéo giãn dài ra vĩnh viễn. Nếu vượt qua giới hạn này, cấu trúc tinh thể kim loại bị phá vỡ cục bộ. Thanh ren không thể tự đàn hồi co lại trạng thái chiều dài ban đầu. Kỹ sư luôn tính toán để lực thực tế phải nhỏ hơn giới hạn chảy rất nhiều.

3. Hướng dẫn tính toán sức tải cho thanh ren inox

Dưới đây là các bước tính toán cơ bản giúp bạn chọn đúng kích thước thanh ren. Nó đảm bảo an toàn tuyệt đối nhưng không gây lãng phí vật tư.

3.1. Bài toán tính trọng lượng đường ống

Đầu tiên, bạn phải tính tổng trọng lượng của một mét ống thép đúc khô. Tiếp theo, tính trọng lượng của khối thể tích nước chứa bên trong lòng ống đó. Cộng hai thông số này lại, ta có trọng tải tĩnh trên một mét chiều dài. Nhân tổng này với khoảng cách giữa hai điểm treo để ra tải trọng thực tế.

3.2. Tính toán lực kéo đứt lý thuyết

Để tính lực đứt, lấy tiết diện thực tế (As) nhân với giới hạn bền kéo. Ví dụ thanh ren M10 có As là 58 mm2 và cấp bền 700 N/mm2. Lực kéo đứt lý thuyết rơi vào khoảng 40.600 Newton (tương đương khoảng 4 tấn). Một con số vô cùng ấn tượng đối với một thanh kim loại nhỏ bé.

3.3. Áp dụng hệ số an toàn (Safety Factor)

Trong thiết kế hệ PCCC, tiêu chuẩn bắt buộc dùng hệ số an toàn rất cao. Hệ số an toàn cho vật tư treo thường được lấy từ 4 đến 5 lần. Nghĩa là lực kéo đứt phải lớn gấp 5 lần tải trọng treo thực tế. Điều này giúp dự phòng rủi ro khi động đất hoặc áp lực nước tăng vọt.

3.4. Xác định tải trọng làm việc an toàn (WLL)

Lấy lực kéo đứt lý thuyết chia cho hệ số an toàn mà bạn vừa chọn. Thanh ren M10 sẽ có tải trọng làm việc an toàn duy trì ở mức 800 kg. Đây là mức giới hạn tối đa mà kỹ sư cho phép treo lên mỗi thanh ren. Nếu trọng lượng ống nặng hơn, bạn bắt buộc phải nâng lên size M12 hoặc M16.

4. Kỹ thuật thi công treo ống PCCC chuẩn an toàn

Lý thuyết tính toán có giỏi đến mấy nhưng thợ thi công ẩu thì vẫn sẽ sập. Dưới đây là quy trình 5 bước thi công chuẩn quốc tế.

4.1. Bước 1: Khảo sát và định vị điểm treo

Dùng máy laser bắn cốt để đánh dấu chính xác các điểm cần khoan trên trần. Khoảng cách giữa các điểm treo phải tuân thủ tuyệt đối theo bản vẽ thiết kế. Thường dao động từ 1.5 mét đến 2 mét cho một điểm treo ống PCCC. Hãy chú ý tránh khoan nhầm vào hệ thống thép chủ của dầm bê tông cốt thép.

4.2. Bước 2: Khoan trần và đóng nở đạn

Chọn mũi khoan bê tông có kích thước bằng đường kính ngoài của nở đạn inox. Khoan lỗ vuông góc lên trần và dùng máy thổi thật sạch bụi bê tông. Đóng quả nở đạn chìm hẳn lên mặt trần cho thật chắc chắn. Dùng thanh thép chuyên dụng đập vào lõi nón bên trong để bung ngàm nở đạn.

4.3. Bước 3: Cắt và vát mép thanh ren inox

Dùng máy cắt đá mài cắt thanh ren 1 mét theo chiều cao thả trần yêu cầu. Quá trình cắt sẽ làm dập đỉnh ren và để lại mạt thép cực kỳ sắc nhọn. Bắt buộc phải dùng máy mài góc vuốt vát lại phần đỉnh ren vừa cắt. Thao tác này giúp ren không bị kẹt khi vặn đai ốc vào lắp ráp.

4.4. Bước 4: Lắp ráp thanh ren vào trần

Vặn đoạn thanh ty ren inox vừa cắt vào lỗ ren của quả nở đạn trên trần. Vặn bằng tay cho đến khi thanh ren chạm kịch vào đáy của quả nở đạn. Lúc này, dùng một chiếc đai ốc vặn ép ngược lên phía mặt trần bê tông. Siết chặt cờ lê để khóa chết thanh ren, ngăn nó tự xoay lỏng rớt xuống.

4.5. Bước 5: Treo cùm và khóa đường ống

Lồng chiếc cùm treo quả bí vào đường ống thép PCCC nặng nề bên dưới. Xỏ phần tai của cùm treo vào đầu dưới của thanh ren đang lơ lửng. Vặn đai ốc hãm vào thanh ren để giữ cụm ống không bị rơi. Dùng máy laser kiểm tra và điều chỉnh đai ốc lên xuống để căn bằng cao độ.

5. Các sai lầm kinh điển làm sập hệ thống treo

Nhiều nhà thầu bị phạt nặng vì thợ thi công mắc phải những lỗi sơ đẳng. Dưới đây là những điều cấm kỵ tuyệt đối trên công trường cơ điện.

5.1. Dùng mỏ hàn hơi cắt đứt thanh ren

Nhiều thợ lười biếng dùng mỏ hàn gió đá thổi đứt thanh ren cho nhanh gọn. Nhiệt độ hàng ngàn độ C làm thay đổi hoàn toàn cấu trúc tinh thể kim loại. Thanh ren sẽ bị biến cứng, rất giòn và cực kỳ dễ gãy gập tại điểm cắt. Bắt buộc phải dùng máy cắt đá mài cắt nguội để bảo vệ cơ tính kim loại.

5.2. Khoảng cách treo quá xa tiêu chuẩn

Để ăn bớt vật tư và nhân công, thợ thi công kéo giãn khoảng cách các thanh ren. Trọng lượng ống dồn lên một thanh ren vượt xa giới hạn làm việc an toàn (WLL). Khi máy bơm nước khởi động, thanh ren yếu nhất sẽ bị giật đứt gãy đầu tiên. Nó kéo theo hiệu ứng domino làm sập toàn bộ tuyến ống dài hàng trăm mét.

5.3. Sử dụng vật tư không đồng bộ mác thép

Mua thanh ren inox 304 nhưng lại dùng nở đạn và đai ốc bằng sắt mạ kẽm. Hiện tượng ăn mòn điện hóa kim loại sẽ xảy ra cực kỳ mãnh liệt. Lớp sắt gỉ sẽ ăn mòn phá hủy tan nát bước ren tiếp xúc của inox. Toàn bộ hệ thống treo sẽ rụng lả tả xuống đất chỉ sau vài năm sử dụng.

5.4. Khoan lỗ đóng nở đạn quá ngoác

Thợ dùng mũi khoan đã mòn vẹt hoặc tay cầm máy khoan bị lắc lư nghiêng ngả. Lỗ khoan bê tông bị ngoác rộng ra hình phễu to hơn kích thước nở đạn. Áo nở kim loại không thể ôm chặt được vào thành bê tông cứng cáp. Khi treo đường ống nặng, quả nở đạn sẽ bị tuột thẳng ra khỏi lỗ khoan trần.

6. Lựa chọn mác thép inox tối ưu cho hệ treo

Môi trường công trình PCCC quyết định việc bạn phải chọn loại mác thép nào. Việc chọn sai sẽ gây lãng phí hoặc nguy hiểm chết người.

6.1. Hạn chế dùng thanh ren inox 201

Mác thép 201 có độ cứng rất cao nhưng lại vô cùng dễ bị gỉ sét. Môi trường tầng hầm PCCC thường có độ ẩm không khí rất lớn và yếm khí. Thanh ren 201 sẽ nhanh chóng ố vàng và suy giảm lực kéo cực kỳ nhanh. Khuyến cáo không nên dùng mác 201 cho các hệ thống treo yêu cầu tuổi thọ cao.

6.2. Inox 304 là tiêu chuẩn quy định bắt buộc

Các bản vẽ thiết kế PCCC hiện nay đều chỉ định rõ phải dùng mác 304. Khả năng chống ăn mòn của nó đáp ứng hoàn hảo môi trường ẩm thấp dưới hầm. Bề mặt inox luôn sáng bóng, dễ dàng kiểm tra bảo dưỡng định kỳ hàng năm. Nó là sự đầu tư an toàn và tiết kiệm chi phí vòng đời nhất cho chủ đầu tư.

6.3. Inox 316 cho môi trường độc hại hóa chất

Nếu đường ống PCCC chạy ngang qua các nhà máy sản xuất hóa chất độc hại. Hơi axit bốc lên sẽ ăn mòn và phá hủy ngay cả lớp bảo vệ của inox 304. Lúc này, thanh ren inox 316 là vật tư cứu cánh bắt buộc và duy nhất. Sự bổ sung Molypden giúp nó miễn nhiễm với sự rỗ bề mặt do axit gây ra.

7. Báo giá thanh ren inox tại Cơ Khí Việt Hàn

Vật tư inox chiếm một tỷ trọng chi phí khá lớn trong dự án cơ điện. Tìm được nguồn cung cấp giá sỉ sẽ giúp nhà thầu tối ưu lợi nhuận.

7.1. Bảng giá biến động theo thị trường thế giới

Giá vật tư thép không gỉ phụ thuộc hoàn toàn vào giá quặng Niken trên thế giới. Cơ Khí Việt Hàn luôn cập nhật bảng giá vật tư chính xác theo từng ngày. Chúng tôi tối ưu hóa quy trình sản xuất để giảm thiểu chi phí quản lý vận hành. Đảm bảo mang lại mức giá sỉ rẻ nhất cho mọi nhà thầu cơ điện.

7.2. Các yếu tố quyết định đơn giá vật tư

Giá thanh ren phụ thuộc chủ yếu vào kích thước đường kính M và chiều dài L. Mác vật liệu 201, 304 hay 316 quyết định phần chênh lệch lớn nhất của đơn giá. Bạn mua loại ren tiêu chuẩn hay yêu cầu tiện ren mịn đặc thù cũng ảnh hưởng giá. Đặt hàng số lượng lớn nguyên bó, tỷ lệ chiết khấu sẽ càng được ưu đãi cao.

7.3. Năng lực cung cấp siêu tốc độ

Chúng tôi có hệ thống kho bãi lưu trữ hàng trăm tấn thanh ty ren đủ loại. Từ size siêu nhỏ M6 dùng treo ống gió đến size khủng M24 neo kết cấu thép. Sẵn sàng xuất kho giao hàng ngay trong ngày cho các dự án tại khu vực Hà Nội. Hỗ trợ đóng gói gửi chành xe đi các tỉnh thành trên toàn quốc cực kỳ nhanh chóng.

8. Tại sao tổng thầu luôn chọn Cơ Khí Việt Hàn?

Trong hàng ngàn đơn vị kim khí, Việt Hàn luôn là cái tên bảo chứng cho chất lượng. Chúng tôi là nhà cung cấp chiến lược của các tập đoàn xây dựng lớn.

8.1. Cam kết chất lượng mác thép chuẩn 100%

Tuyệt đối không bao giờ có hiện tượng trộn hàng 201 giả làm hàng 304 cao cấp. Chúng tôi có sẵn máy test quang phổ tia X tại kho để khách hàng tự kiểm tra. Quý khách có thể bắn test ngẫu nhiên bất kỳ thanh ren nào trước khi thanh toán. Hoàn tiền gấp mười lần nếu phát hiện vật tư sai mác hợp kim cam kết.

8.2. Tiêu chuẩn ren gia công sắc nét

Các bước ren được hệ thống máy tiện CNC gia công với độ chính xác tuyệt đối. Đảm bảo bạn có thể vặn đai ốc vào trơn tru mượt mà không bị sượng kẹt. Chiều sâu rãnh ren đạt chuẩn DIN 975 giúp tăng tối đa diện tích chịu lực cắt. Nó hạn chế tối đa hiện tượng tuột ren khi hệ thống PCCC bị rung lắc mạnh.

8.3. Cung cấp đầy đủ giấy tờ CO, CQ hợp lệ

Mọi lô hàng thanh ren xuất kho đều đi kèm hồ sơ chứng nhận chất lượng rõ ràng. Cung cấp đầy đủ giấy xuất xưởng để nhà thầu làm hồ sơ nghiệm thu dễ dàng. Các giấy tờ này giúp chủ đầu tư yên tâm tuyệt đối về nguồn gốc xuất xứ vật tư. Chúng tôi luôn đồng hành cùng sự thành công của mọi dự án lớn nhỏ.

9. Câu hỏi thường gặp về thanh ren treo ống (FAQ)

9.1. Thanh ren M10 inox 304 chịu được tải trọng bao nhiêu kg?

Theo lý thuyết vật lý, nó chịu được lực kéo đứt ở mức khoảng gần 4 tấn tĩnh. Nhưng tải trọng làm việc an toàn (WLL) thực tế chỉ nên áp dụng ở mức 800 kg. Mức 800 kg này đã tính toán hệ số an toàn chia 5 cho hệ thống đường ống. Nó hoàn toàn dư sức gánh vác các loại ống thép PCCC thông dụng.

9.2. Có thể nối dài hai thanh ren 1 mét thành 2 mét được không?

Hoàn toàn có thể ghép nối một cách cực kỳ chắc chắn và an toàn kỹ thuật. Bạn bắt buộc phải dùng một chi tiết gọi là ống nối ren lục giác (DIN 6334). Vặn chặt hai đầu của hai thanh ren vào sâu bên trong ruột của chiếc ống nối. Nó sẽ tạo ra một thanh ren dài liên tục chịu lực nhổ cực kỳ xuất sắc.

9.3. Dùng thanh ren cắt ngắn làm bu lông neo hóa chất được không?

Rất nhiều công trình ứng dụng phương pháp cắt ngắn ty ren này để neo hóa chất. Thợ khoan lỗ, bơm keo hóa chất chuyên dụng Epoxy và cắm đoạn ty ren inox vào. Bước ren sẽ tạo độ bám dính cực kỳ khủng khiếp với lớp keo đặc quánh. Khi keo khô, nó tạo thành một chiếc bu lông neo cấy có lực nhổ siêu khỏe.

9.4. Thanh ren bị cong vênh có nắn lại dùng được không?

Tuyệt đối không được nắn thẳng lại để treo các đường ống chịu tải trọng nặng nề. Quá trình bẻ cong và nắn lại làm mỏi kim loại và phá vỡ cấu trúc tinh thể. Thanh ren sẽ mất đi tính đàn hồi, rất giòn và cực kỳ dễ bị đứt gãy. Hãy mạnh dạn vứt bỏ đoạn bị cong và cắt một đoạn thanh ren mới để thay thế.

9.5. Xin báo giá sỉ thanh ren cần cung cấp những thông tin gì?

Để nhân viên hỗ trợ nhanh nhất, bạn cần báo rõ kích thước đường kính ren (M8, M10). Chỉ định chiều dài mỗi thanh bạn muốn mua (loại 1 mét, 2 mét hay 3 mét). Chốt rõ mác thép không gỉ cần mua là inox 201, 304 hay dòng siêu cấp 316. Cuối cùng, báo tổng số lượng thanh cần thiết để nhận mức chiết khấu bán buôn tốt nhất.
