Ứng Dụng Ubolt Inox Trong Hệ Thống HVAC

Ứng Dụng Ubolt Inox Trong Hệ Thống HVAC (Ống Gió, Ống Nước)

Ubolt inox, hay bu lông chữ U inox, là một phụ kiện cơ khí quan trọng được sử dụng để cố định đường ống, cáp điện, và các cấu trúc kim loại trong nhiều lĩnh vực. Trong hệ thống HVAC (sưởi ấm, thông gió, và điều hòa không khí), ubolt inox đóng vai trò thiết yếu trong việc cố định ống gió, ống nước, và các thành phần khác, đảm bảo hệ thống vận hành ổn định, an toàn, và bền lâu. Với chất liệu thép không gỉ (inox 201, 304, 316), ubolt inox mang lại khả năng chống ăn mòn, độ bền cao, và tính thẩm mỹ, phù hợp với các môi trường có độ ẩm cao hoặc yêu cầu vệ sinh khắt khe. Vậy ứng dụng của ubolt inox trong hệ thống HVAC là gì? Bài viết này sẽ phân tích chi tiết vai trò, lợi ích, và cách sử dụng ubolt inox để cố định ống gió và ống nước trong hệ thống HVAC, cùng với hướng dẫn thực tế để đạt hiệu quả tối ưu.

---

1. Giới Thiệu Về Ubolt Inox Và Hệ Thống HVAC

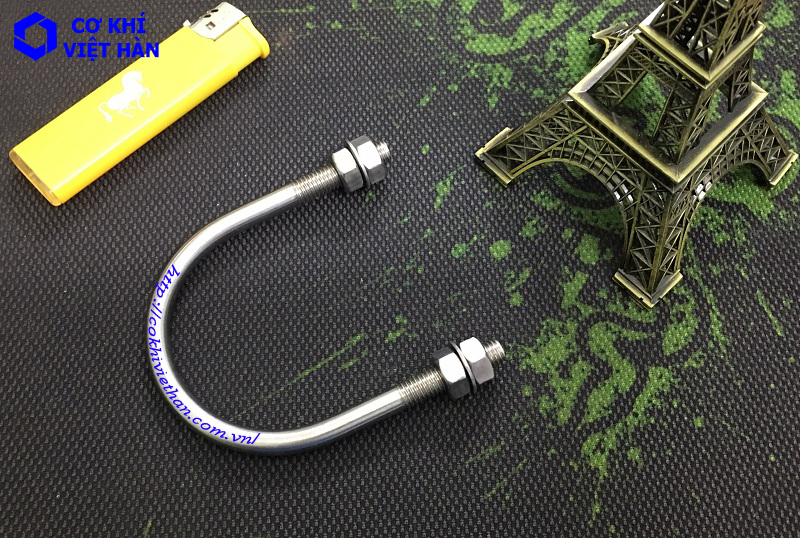

Ubolt inox là loại bu lông có hình dạng chữ U, với hai đầu tiện ren để gắn đai ốc và long đen, được thiết kế để ôm chặt và cố định các đường ống, cáp điện, hoặc cấu trúc vào giá đỡ, dầm thép, hoặc bề mặt khác. Chất liệu thép không gỉ (inox 201, 304, 316, hoặc 316L) mang lại cho ubolt khả năng chống gỉ, chịu lực tốt, và tuổi thọ dài. Trong hệ thống HVAC, ubolt inox thường được sử dụng để cố định:

• Ống gió: Dẫn khí nóng, lạnh, hoặc không khí sạch trong hệ thống thông gió.
• Ống nước: Dẫn nước lạnh, nước nóng, hoặc chất làm lạnh trong hệ thống điều hòa.

Hệ thống HVAC (Heating, Ventilation, and Air Conditioning) là một phần không thể thiếu trong các tòa nhà thương mại, nhà máy, bệnh viện, và nhà ở, đảm bảo kiểm soát nhiệt độ, độ ẩm, và chất lượng không khí. Các thành phần chính của HVAC bao gồm:

• Ống gió: Vận chuyển không khí đến các khu vực khác nhau.
• Ống nước: Dẫn chất làm lạnh, nước nóng/lạnh để điều hòa nhiệt độ.
• Thiết bị: Máy làm lạnh (chiller), điều hòa không khí, quạt gió, và van điều khiển.

Trong hệ thống HVAC, ubolt inox đóng vai trò cố định chắc chắn các ống gió và ống nước, ngăn chặn rung lắc, rò rỉ, hoặc hư hỏng, đồng thời đảm bảo tính thẩm mỹ và vệ sinh. Bài viết này sẽ khám phá các ứng dụng cụ thể của ubolt inox trong HVAC, từ lựa chọn kích thước, lắp đặt, đến lợi ích thực tế.

>> Tham khảo các loại ubolt inox TẠI ĐÂY

>> Tham khảo các loại bu lông inox TẠI ĐÂY

---

2. Vai Trò Của Ubolt Inox Trong Hệ Thống HVAC

Ubolt inox được sử dụng rộng rãi trong hệ thống HVAC nhờ các đặc tính phù hợp với yêu cầu kỹ thuật và môi trường của ngành.

2.1. Cố Định Ống Gió Và Ống Nước

• Ứng dụng chính:
  • Ống gió: Cố định ống dẫn khí (thép, nhôm, hoặc vật liệu composite) vào giá đỡ, trần nhà, hoặc dầm thép trong hệ thống thông gió.
  • Ống nước: Cố định ống dẫn nước lạnh, nước nóng, hoặc chất làm lạnh (thép, đồng, PVC) trong hệ thống điều hòa hoặc sưởi ấm.
• Vai trò:
  • Ngăn chặn rung lắc do luồng khí, áp suất nước, hoặc hoạt động của máy móc.
  • Giữ ống cố định ở vị trí thiết kế, đảm bảo luồng không khí hoặc nước chảy đúng hướng.
  • Hỗ trợ lắp đặt nhanh, dễ điều chỉnh khi cần bảo trì.
• Lợi ích:
  • Tăng độ ổn định cho hệ thống HVAC, giảm nguy cơ hư hỏng hoặc rò rỉ.
  • Đảm bảo hiệu suất làm lạnh, sưởi ấm, hoặc thông gió tối ưu.

2.2. Chống Ăn Mòn Trong Môi Trường Ẩm

• Môi trường HVAC:
  • Ống nước lạnh thường tạo ra hơi nước ngưng tụ, gây độ ẩm cao.
  • Ống gió trong các khu vực ven biển hoặc nhà máy có thể tiếp xúc với không khí ẩm, muối, hoặc hóa chất nhẹ.
• Ubolt inox:
  • Inox 304: Chống gỉ tốt trong môi trường ẩm, phù hợp với hầu hết các hệ thống HVAC trong nhà hoặc ngoài trời.
  • Inox 316/316L: Lý tưởng cho các khu vực ven biển hoặc môi trường có hóa chất, như nhà máy chế biến gần biển.
  • Lớp oxit crom thụ động ngăn chặn ăn mòn, đảm bảo ubolt không gỉ sét dù tiếp xúc liên tục với hơi nước.
• Lợi ích:
  • Kéo dài tuổi thọ ubolt và hệ thống ống, đặc biệt trong môi trường có nguy cơ gỉ sét cao.
  • Giảm chi phí bảo trì và thay thế.

2.3. Đáp Ứng Tiêu Chuẩn Vệ Sinh Và Thẩm Mỹ

• Yêu cầu trong HVAC:
  • Các hệ thống HVAC trong bệnh viện, nhà máy thực phẩm, hoặc phòng sạch cần phụ kiện sạch sẽ, không bị gỉ để tránh nhiễm khuẩn.
  • Tòa nhà thương mại, khách sạn yêu cầu vẻ ngoài hiện đại, chuyên nghiệp.
• Ubolt inox:
  • Bề mặt nhẵn, sáng bóng, dễ vệ sinh, ngăn chặn vi khuẩn tích tụ.
  • Không gỉ sét, phù hợp với các tiêu chuẩn vệ sinh như HACCP (thực phẩm) hoặc GMP (y tế).
  • Tăng tính thẩm mỹ cho các công trình cao cấp, như trung tâm thương mại hoặc văn phòng.
• Lợi ích:
  • Đảm bảo an toàn vệ sinh cho không khí và nước trong hệ thống HVAC.
  • Tạo ấn tượng chuyên nghiệp, phù hợp với các công trình hiện đại.

2.4. Độ Bền Và Khả Năng Chịu Lực

• Yêu cầu trong HVAC:
  • Ống gió lớn chịu áp suất từ luồng khí mạnh, đòi hỏi ubolt phải chịu lực tốt.
  • Ống nước lạnh/nóng chịu áp suất và giãn nở nhiệt, cần cố định chắc chắn.
• Ubolt inox:
  • Đạt cấp bền 8.8 hoặc cao hơn, chịu được lực kéo và rung động từ hệ thống HVAC.
  • Thiết kế chữ U ôm chặt, phân tán lực đều, giữ ống ổn định trong mọi điều kiện.
• Lợi ích:
  • Ngăn chặn rung lắc, dịch chuyển, hoặc hư hỏng ống, đảm bảo hệ thống hoạt động ổn định.
  • Hỗ trợ các hệ thống HVAC lớn trong nhà máy hoặc tòa nhà cao tầng.

---

3. Ứng Dụng Cụ Thể Của Ubolt Inox Trong Hệ Thống HVAC

Ubolt inox được sử dụng trong nhiều khía cạnh của hệ thống HVAC, từ cố định ống gió đến ống nước, với các yêu cầu kỹ thuật riêng.

3.1. Cố Định Ống Gió Trong Hệ Thống Thông Gió

• Ứng dụng:
  • Cố định ống gió tròn hoặc vuông (thép, nhôm, composite) vào trần nhà, giá đỡ, hoặc dầm thép trong các tòa nhà, nhà máy, hoặc bệnh viện.
  • Ví dụ: Ống gió Φ300 trong hệ thống thông gió nhà máy sản xuất.
• Vai trò của ubolt inox:
  • Giữ ống gió chắc chắn, ngăn chặn rung lắc do luồng khí mạnh hoặc hoạt động của quạt gió.
  • Chống gỉ trong môi trường ẩm từ không khí ngưng tụ, đặc biệt trong hệ thống thông gió điều hòa.
  • Tăng tính thẩm mỹ cho các khu vực lộ thiên, như phòng máy hoặc hành lang kỹ thuật.
• Yêu cầu kỹ thuật:
  • Kích thước: Đường kính trong Φ302-306, thân M10-M12, chiều dài chân 40-50 mm.
  • Chất liệu: Inox 304 cho trong nhà, inox 316 cho khu vực ven biển.
  • Tiêu chuẩn: DIN 3570, ASTM F593.
• Ví dụ thực tế:
  • Trong trung tâm thương mại Vincom, ubolt inox 304 cố định ống gió, đảm bảo luồng không khí ổn định và thẩm mỹ.
• Lưu ý:
  • Dùng khoảng cách 1-1.5 mét giữa các ubolt để phân tán lực đều.
  • Kiểm tra độ chặt định kỳ để tránh lỏng do rung động từ quạt gió.

3.2. Cố Định Ống Nước Lạnh Trong Hệ Thống Điều Hòa

• Ứng dụng:
  • Cố định ống dẫn nước lạnh (thép, đồng, hoặc PPR) từ máy làm lạnh (chiller) đến các đơn vị điều hòa (AHU, FCU) trong tòa nhà, nhà máy.
  • Ví dụ: Ống đồng Φ32 trong hệ thống điều hòa trung tâm.
• Vai trò của ubolt inox:
  • Ngăn chặn rung lắc do áp suất nước hoặc giãn nở nhiệt, đảm bảo hệ thống làm lạnh hoạt động ổn định.
  • Chống gỉ trong môi trường ẩm từ hơi nước ngưng tụ trên ống lạnh.
  • Đáp ứng tiêu chuẩn vệ sinh cho các khu vực như bệnh viện, phòng sạch.
• Yêu cầu kỹ thuật:
  • Kích thước: Đường kính trong Φ34, thân M6-M8, chiều dài chân 20-30 mm.
  • Chất liệu: Inox 304 hoặc 316.
  • Tiêu chuẩn: ASTM F593, ISO 3506.
• Ví dụ thực tế:
  • Trong bệnh viện Bạch Mai, ubolt inox 304 cố định ống nước lạnh, giữ hệ thống điều hòa hoạt động liên tục.
• Lưu ý:
  • Siết nhẹ để tránh làm hỏng ống đồng hoặc ống mỏng.
  • Dùng ubolt bọc nhựa nếu cần giảm rung động và bảo vệ bề mặt ống.

3.3. Cố Định Ống Nước Nóng Trong Hệ Thống Sưởi Ấm

• Ứng dụng:
  • Cố định ống dẫn nước nóng (thép, đồng) trong hệ thống sưởi ấm của tòa nhà, khách sạn, hoặc nhà máy.
  • Ví dụ: Ống thép Φ50 trong hệ thống sưởi ấm khách sạn.
• Vai trò của ubolt inox:
  • Giữ ống chắc chắn, chịu được giãn nở nhiệt do nước nóng (lên đến 80-100°C).
  • Chống gỉ trong môi trường ẩm từ hơi nước hoặc không khí nóng.
  • Đảm bảo an toàn, ngăn chặn rò rỉ nước nóng gây nguy hiểm.
• Yêu cầu kỹ thuật:
  • Kích thước: Đường kính trong Φ52, thân M8-M10, chiều dài chân 30-40 mm.
  • Chất liệu: Inox 304.
  • Tiêu chuẩn: DIN 3570, ASTM A193.
• Ví dụ thực tế:
  • Trong khách sạn JW Marriott, ubolt inox 304 cố định ống nước nóng, đảm bảo hệ thống sưởi ấm ổn định.
• Lưu ý:
  • Chọn ubolt có kích thước lớn hơn một chút để chịu giãn nở nhiệt.
  • Kiểm tra mối nối định kỳ để phát hiện lỏng lẻo do nhiệt độ thay đổi.

3.4. Cố Định Ống Dẫn Khí Sạch Trong Phòng Sạch

• Ứng dụng:
  • Cố định ống dẫn không khí sạch trong phòng sạch của bệnh viện, nhà máy dược phẩm, hoặc phòng thí nghiệm.
  • Ví dụ: Ống inox Φ76 trong phòng sạch sản xuất thuốc.
• Vai trò của ubolt inox:
  • Đảm bảo ống cố định chắc chắn, không rung lắc, giữ luồng khí sạch ổn định.
  • Chống gỉ, ngăn chặn vi khuẩn, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt (GMP).
  • Tăng tính thẩm mỹ cho các khu vực yêu cầu sạch sẽ, hiện đại.
• Yêu cầu kỹ thuật:
  • Kích thước: Đường kính trong Φ78-80, thân M10, chiều dài chân 30-40 mm.
  • Chất liệu: Inox 304 hoặc 316.
  • Tiêu chuẩn: ASTM F593, ISO 3506.
• Ví dụ thực tế:
  • Trong nhà máy dược phẩm Pfizer, ubolt inox 316 cố định ống khí sạch, đáp ứng tiêu chuẩn phòng sạch.
• Lưu ý:
  • Sử dụng ubolt đánh bóng cao để tăng vệ sinh và thẩm mỹ.
  • Vệ sinh định kỳ để ngăn chặn bụi bẩn tích tụ.

---

4. Hướng Dẫn Lắp Đặt Ubolt Inox Trong Hệ Thống HVAC

Để sử dụng ubolt inox hiệu quả trong hệ thống HVAC, cần tuân thủ quy trình lắp đặt đúng kỹ thuật:

• Chuẩn bị dụng cụ:
  • Thước kẹp, cờ lê, mỏ lết, máy khoan, bút đánh dấu, bàn chải vệ sinh, găng tay, kính bảo hộ.
• Đo lường và chọn ubolt:
  • Đo đường kính ống gió/nước (ví dụ: Φ32, Φ50).
  • Chọn ubolt có đường kính trong lớn hơn 1-2 mm, thân M6-M12, chất liệu inox 304 hoặc 316.
• Xác định vị trí:
  • Đánh dấu vị trí lắp trên ống và giá đỡ, khoảng cách 1-2 mét (gần hơn nếu rung động mạnh).
  • Đảm bảo giá đỡ phẳng, chắc chắn, lỗ khoan thẳng hàng.
• Lắp đặt:
  • Làm sạch ống, giá đỡ, và ubolt để loại bỏ bụi, dầu.
  • Đặt ubolt quanh ống, luồn chân qua giá đỡ, lắp long đen và đai ốc.
  • Siết đai ốc theo thứ tự chéo, vừa đủ lực để không làm hỏng ống.
• Kiểm tra:
  • Kiểm tra căn chỉnh, độ chặt, và bề mặt ubolt sau khi lắp.
  • Kiểm tra định kỳ sau 1-2 tuần để phát hiện lỏng lẻo.
• Lưu ý:
  • Siết nhẹ với ống đồng hoặc nhựa để tránh biến dạng.
  • Dùng phụ kiện cùng chất liệu inox để tránh ăn mòn điện hóa.

---

5. Lợi Ích Của Ubolt Inox Trong Hệ Thống HVAC

• An toàn tối ưu: Ngăn chặn rung lắc, rò rỉ, hoặc hư hỏng ống, đảm bảo hệ thống HVAC hoạt động ổn định.
• Độ bền lâu dài: Chống gỉ sét, chịu lực tốt, phù hợp với môi trường ẩm hoặc rung động.
• Vệ sinh và thẩm mỹ: Bề mặt sạch, sáng bóng, đáp ứng tiêu chuẩn vệ sinh và tăng vẻ đẹp công trình.
• Hiệu suất cao: Đảm bảo luồng khí và nước chảy đúng thiết kế, tối ưu hóa hiệu quả làm lạnh/sưởi ấm.
• Tiết kiệm chi phí: Tuổi thọ dài, giảm chi phí bảo trì và thay thế.

---

6. Kết Luận

Ubolt inox là một thành phần không thể thiếu trong hệ thống HVAC, đóng vai trò cố định ống gió và ống nước với độ an toàn, bền bỉ, và thẩm mỹ cao. Từ việc ngăn chặn rung lắc trong ống gió nhà máy, giữ ống nước lạnh trong hệ thống điều hòa, đến đảm bảo vệ sinh trong phòng sạch, ubolt inox mang lại giá trị vượt trội cho các công trình hiện đại. Bằng cách chọn đúng kích thước, chất liệu, và lắp đặt đúng kỹ thuật, bạn có thể tối ưu hóa hiệu quả của ubolt inox trong mọi ứng dụng HVAC. Nếu bạn đang tìm kiếm ubolt inox cho hệ thống HVAC hoặc cần tư vấn về lắp đặt, hãy liên hệ ngay để được hỗ trợ!

---
