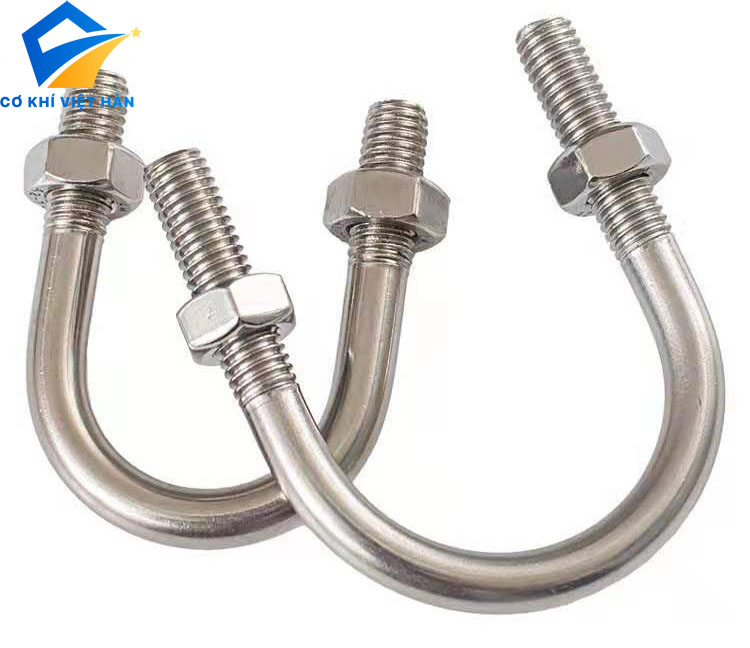

Ubolt Inox (Cùm U): Lỗi Mỏi Kim Loại & Kỹ Thuật Kẹp Ống Cách Nhiệt

Trong hệ thống cơ điện (M&E). Ubolt inox là linh kiện gánh vác các đường ống siêu trọng. Nó kẹp chặt ống vào giá đỡ để chống rung lắc. Tuy nhiên, Ubolt rất hay bị gãy gập ngay tại đỉnh vòng cung uốn.

Nhiều kỹ sư nhầm tưởng do mua phải Ubolt mỏng yếu. Nguyên nhân thực sự đến từ hiện tượng mỏi kim loại (Fatigue). Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ nguyên lý cơ học này. Chúng tôi sẽ hướng dẫn bạn kỹ thuật kẹp ống bọc bảo ôn an toàn nhất.

1. Bản chất cơ học của hiện tượng mỏi kim loại (Fatigue)

Mỏi kim loại là kẻ sát nhân thầm lặng trong ngành cơ khí. Nó phá hủy Ubolt từ bên trong mà mắt thường không thấy được.

1.1. Khái niệm mỏi cơ học là gì?

Khi bạn bẻ cong một đoạn dây thép qua lại nhiều lần. Sợi dây thép sẽ nóng lên và đứt lìa ra làm đôi. Đó chính là hiện tượng mỏi cơ học của kim loại. Nó xảy ra khi vật liệu phải chịu một lực uốn lặp đi lặp lại. Ubolt kẹp ống máy bơm cũng chịu chung một số phận như vậy.

1.2. Chu kỳ rung lắc tàn phá cấu trúc

Động cơ máy bơm quay sinh ra tần số rung động liên tục. Đường ống sẽ lắc lư qua lại hàng triệu lần mỗi tháng. Chiếc Ubolt inox kẹp ống sẽ bị bẻ gập qua lại liên tục theo nhịp rung này. Ứng suất uốn này tác động mạnh nhất vào đỉnh vòng cung của chữ U.

1.3. Sự hình thành vi vết nứt (Micro-cracks)

Ban đầu, Ubolt vẫn trông cực kỳ vững chãi và bóng láng. Nhưng bên trong lõi thép, các mạng tinh thể bắt đầu bị xé rách. Chúng tạo ra những vết nứt siêu nhỏ ở kích thước vi mô. Các vết nứt này âm thầm lan rộng sâu hơn vào bên trong thân kim loại.

1.4. Phá hủy gãy đứt đột ngột (Catastrophic Failure)

Khi vết nứt ăn sâu chiếm quá nửa tiết diện của thân thép Ubolt. Sức chịu lực cắt ngang của nó sẽ bằng không. Chỉ cần một cú giật búa nước nhẹ, Ubolt sẽ đứt phăng ra làm đôi. Sự đứt gãy xảy ra cực kỳ đột ngột và không hề có dấu hiệu báo trước. Đường ống rơi tự do gây ra thảm họa sập hệ thống dây chuyền.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Rủi ro từ công nghệ uốn nguội phôi thép rẻ tiền

Chất lượng gia công tại xưởng quyết định tuổi thọ của Ubolt. Sự chênh lệch nằm ở kỹ thuật uốn tạo hình chữ U.

2.1. Uốn nguội (Cold Bending) là gì?

Đây là phương pháp gia công phổ biến nhất hiện nay. Máy dập sẽ bẻ cong một thanh thép thẳng thành hình chữ U ở nhiệt độ phòng. Phương pháp này cực kỳ nhanh chóng và siêu tiết kiệm chi phí năng lượng. Tuy nhiên, nó lại để lại một mối nguy hiểm chết người bên trong lõi kim loại.

2.2. Ứng suất dư (Residual Stress) tàn phá

Quá trình bẻ gập phôi thép nguội tạo ra một lực cưỡng bức khổng lồ. Vùng bên ngoài vòng cung bị kéo giãn căng đét hết cỡ. Vùng bên trong vòng cung bị nén ép lại một cách cực kỳ dữ dội. Lực kéo nén này không biến mất mà tích tụ lại bên trong đỉnh Ubolt. Ngành cơ khí gọi đó là ứng suất dư.

2.3. Bán kính uốn tối thiểu an toàn

Ứng suất dư càng lớn nếu bạn uốn Ubolt với góc càng gắt. Các tiêu chuẩn kỹ thuật luôn quy định một bán kính uốn tối thiểu an toàn. Nếu xưởng cơ khí cố tình dùng khuôn uốn quá nhỏ so với thân thép. Mạng tinh thể inox 304 sẽ bị nứt toác ngay từ khi còn nằm trong xưởng.

2.4. Công nghệ xử lý nhiệt giải tỏa ứng suất

Với các dự án công nghiệp nặng yêu cầu độ bền mỏi tuyệt đối. Ubolt sau khi uốn nguội phải được đưa vào lò nung nhiệt luyện. Nung nóng ở nhiệt độ tiêu chuẩn giúp các tinh thể kim loại sắp xếp lại. Nó triệt tiêu hoàn toàn ứng suất dư đang tích tụ bên trong. Chiếc Ubolt sẽ dẻo dai trở lại, thách thức mọi tần số rung lắc tàn bạo nhất.

3. Thách thức khi kẹp đường ống cách nhiệt Chiller

Đường ống lạnh Chiller luôn được bọc một lớp bảo ôn cách nhiệt bằng xốp hoặc cao su lưu hóa. Việc dùng Ubolt kẹp chúng là một bài toán khó.

3.1. Đặc thù của lớp vỏ bảo ôn (Insulation)

Ống dẫn nước lạnh có nhiệt độ thấp hơn môi trường rất nhiều. Nếu để hở, hơi ẩm trong không khí sẽ ngưng tụ thành nước trên vỏ ống. Bắt buộc phải bọc một lớp xốp cách nhiệt cực dày bên ngoài. Lớp xốp này rất mềm, xốp và cực kỳ dễ bị bóp méo xẹp lép.

3.2. Sai lầm khi kẹp Ubolt trực tiếp lên xốp

Nhiều thợ dùng Ubolt kẹp ép trực tiếp lên lớp vỏ bảo ôn mềm mại này. Lực siết đai ốc sẽ bóp nghiền nát lớp xốp cách nhiệt xẹp dí xuống. Lúc này, lớp bảo ôn tại điểm kẹp mất đi hoàn toàn khả năng cách nhiệt. Bề dày cách nhiệt bị phá hủy khiến nhiệt lạnh truyền thẳng ra Ubolt kim loại.

3.3. Hiện tượng đọng sương (Condensation) nhỏ giọt

Khi nhiệt lạnh truyền ra Ubolt, thân Ubolt sẽ lạnh buốt như viên đá. Hơi ẩm trong tầng hầm lập tức ngưng tụ đọng sương lấm tấm trên thân Ubolt. Những giọt sương này sẽ nhỏ giọt liên tục xuống trần thạch cao bên dưới. Nó gây ẩm mốc, ố vàng và làm mục nát hỏng toàn bộ hệ trần giả đắt tiền.

3.4. Ăn mòn đường ống bên dưới lớp bảo ôn

Khi lớp xốp bị Ubolt bóp nát, nước đọng sương sẽ len lỏi chui tọt vào trong. Nó tiếp xúc trực tiếp với bề mặt đường ống thép đen hoặc inox bên trong. Nước bị kẹt lại lâu ngày sẽ gây ra hiện tượng ăn mòn dưới lớp bảo ôn cực kỳ kinh hoàng. Ống sẽ bị gỉ thủng lỗ chỗ mà thợ bảo trì không thể nhìn thấy được.

4. Kỹ thuật lót gối đỡ PU Foam chịu lực

Để cứu lớp bảo ôn khỏi lực kẹp Ubolt tàn bạo. Kỹ sư cơ điện bắt buộc phải sử dụng công nghệ gối đỡ PU Foam.

4.1. Cấu tạo của gối đỡ PU Foam (Polyurethane)

PU Foam là một loại nhựa tổng hợp được đổ khuôn tạo hình bọt xốp đặc. Nó được ép tỷ trọng cực cao nên vô cùng cứng cáp và vững chãi. Gối đỡ này thường được đúc thành hai nửa hình bán nguyệt ghép lại với nhau. Nó ôm trọn vẹn lấy bề mặt của đường ống dẫn nước lạnh bên trong.

4.2. Sức chịu lực nén tuyệt vời

Dù là xốp nhưng PU Foam tỷ trọng cao cứng không kém gì gỗ lim. Nó chịu được lực nén ép khổng lồ từ chiếc Ubolt inox mà không hề hấn gì. Nó không bị xẹp lép hay biến dạng cong vênh khi thợ vặn căng đai ốc. Nó gánh vác hoàn hảo trọng lượng của đường ống chứa đầy nước.

4.3. Khả năng cách nhiệt cách ẩm hoàn hảo

PU Foam có hệ số truyền nhiệt cực kỳ thấp, cách nhiệt vô cùng xuất sắc. Nó khóa chặt nhiệt độ lạnh ở bên trong đường ống, không cho rò rỉ ra ngoài. Nhờ đó, chiếc Ubolt inox bên ngoài hoàn toàn không bị truyền nhiệt lạnh. Hiện tượng đọng sương nhỏ giọt nước bị triệt tiêu một cách tuyệt đối 100%.

4.4. Quy trình thi công kẹp Ubolt với PU Foam

Thợ sẽ ốp hai nửa gối PU Foam bao bọc lấy đoạn đường ống cần kẹp. Dùng keo chuyên dụng dán dính mép PU Foam với lớp xốp bảo ôn liền kề. Chụp chiếc Ubolt inox từ trên xuống bao trùm ôm khít vòng ngoài của gối PU. Xỏ bản mã qua hai chân Ubolt và siết chặt đai ốc khóa chết vào thanh giá đỡ.

5. Kỹ thuật cách ly điện hóa (Galvanic Isolation)

Khi lắp ráp kim loại, sự thiếu hiểu biết về hóa học sẽ phá hủy dự án. Ubolt inox lắp trên giá đỡ thép mạ kẽm là một thảm họa ngầm.

5.1. Dòng điện rò rỉ trên hệ thống giá đỡ

Trong các nhà máy, động cơ điện thường xuyên bị rò rỉ các dòng điện siêu nhỏ. Dòng điện này truyền lan dọc theo các khung giá đỡ kim loại xà gồ. Nó biến toàn bộ hệ thống giá đỡ thành một mạng lưới dẫn điện nguy hiểm khôn lường.

5.2. Sự ăn mòn điện hóa giữa Inox và Kẽm

Khi chân Ubolt inox xỏ qua lỗ đột của thanh xà gồ thép mạ kẽm. Hai kim loại khác biệt này tiếp xúc trực tiếp với nhau. Dòng điện rò rỉ và hơi ẩm sẽ kích hoạt một phản ứng pin điện hóa bạo liệt. Lớp kẽm yếu thế hơn sẽ bị ăn mòn rỉ sét rụng lả tả để bảo vệ inox. Xà gồ thép sẽ mục nát và sập gãy nhanh chóng.

5.3. Kỹ thuật bọc ống co nhiệt Shrink Tube

Để cắt đứt phản ứng pin điện hóa, bắt buộc phải cách ly hoàn toàn hai kim loại. Kỹ sư sẽ luồn một đoạn ống nhựa co nhiệt (Shrink Tube) bọc kín thân Ubolt. Dùng máy sấy khò nóng để ống nhựa teo lại ôm chặt bám sát vào thân inox. Lớp nhựa này là chất cách điện hoàn hảo, chia cắt sự tiếp xúc kim loại vĩnh viễn.

5.4. Lót vòng đệm cách điện (Isolation Washer)

Không chỉ bọc thân chữ U, bạn phải cách ly cả vị trí bắt đai ốc. Hai chân ren Ubolt thò xuống dưới xà gồ phải được xỏ qua vòng đệm nhựa. Đệm nhựa Teflon chịu lực tốt sẽ ngăn cách đáy đai ốc inox chạm vào xà gồ mạ kẽm. Hệ thống lúc này đã được cách ly điện hóa an toàn tuyệt đối 100%.

6. Thiết kế Ubolt khóa chống rớt (Anti-drop design)

Tần số rung lắc bạo liệt của máy bơm sẽ nới lỏng mọi liên kết ren. Đai ốc tuột rớt ra ngoài là sự cố kinh điển trên công trường.

6.1. Hạn chế của cụm đệm vênh DIN 127

Đệm vênh inox (lò xo) giúp chống tháo lỏng cực kỳ hiệu quả cho hệ tĩnh. Nhưng với môi trường rung động tần số cao liên tục ngày đêm. Sức nảy của đệm vênh vẫn dần dần bị đánh bại hoàn toàn. Đai ốc sẽ xoay lùi từ từ và tuột tuốt luốt rớt xuống sàn bê tông.

6.2. Kỹ thuật vặn hai đai ốc (Jam Nut) khóa ngược

Đây là giải pháp tăng cường an toàn đơn giản nhưng cực kỳ hiệu quả. Thợ sẽ vặn một chiếc đai ốc mỏng (Jam nut) vào trước tiên. Sau đó vặn tiếp một chiếc đai ốc tiêu chuẩn chồng lên trên. Dùng hai cờ lê siết ép hai đai ốc ngược chiều cọ xát vào nhau. Lực ép ngược này sẽ khóa chết các đỉnh ren kim loại cực kỳ vững chắc.

6.3. Thiết kế Ubolt khoan lỗ xỏ chốt chẻ (Cotter Pin)

Đây là công nghệ chống tháo đỉnh cao nhất dùng trong ngành chế tạo máy bay. Phần đuôi dưới cùng của hai chân ren Ubolt sẽ được khoan xuyên một lỗ tròn nhỏ. Thợ sẽ dùng đai ốc xẻ rãnh (Slotted nut) dạng hình vương miện để vặn siết. Sau khi vặn chặt, thợ xỏ một chiếc chốt chẻ kim loại xuyên qua lỗ hổng này.

6.4. Bẻ quặp chốt chẻ khóa chết vĩnh viễn

Chiếc chốt chẻ thò ra sẽ được kìm bẻ quặp gập lại khóa chặt hai đầu. Chốt chẻ này chặn đứng mọi hướng di chuyển xoay lùi của chiếc đai ốc vương miện. Dù máy bơm có rung lắc vỡ nát, đai ốc Ubolt cũng không bao giờ rớt ra ngoài được. Nó đảm bảo an toàn tuyệt đối cho những hệ thống treo nguy hiểm chết người.

7. Phân tích mác thép Ubolt theo vi khí hậu môi trường

Tùy theo nồng độ hóa chất trong không khí để chọn mác thép không gỉ. Chọn sai sẽ làm Ubolt ố vàng gỉ mục mất thẩm mỹ công trình.

7.1. Ubolt inox 201 cho nhà máy điều hòa

Khí hậu trong phòng máy có hệ thống điều hòa kiểm soát độ ẩm rất khô ráo. Inox 201 với hàm lượng Carbon cao mang lại độ cứng uốn cực kỳ chắc khỏe. Dù khả năng chống gỉ hóa học kém nhưng nó vẫn hoàn toàn an toàn trong phòng lạnh này. Sử dụng Ubolt 201 giúp nhà thầu cắt giảm chi phí vật tư tối đa nhất.

7.2. Ubolt inox 304 chuẩn an toàn tầng hầm

Môi trường tầng hầm ngầm của các tòa tháp chung cư luôn ẩm ướt và yếm khí. Hơi sương tích tụ liên tục sẽ làm Ubolt sắt mạ kẽm gỉ nát nhanh chóng. Bạn bắt buộc phải chỉ định dùng Ubolt inox 304 tiêu chuẩn quốc dân. Lớp màng Crom oxit giúp nó thách thức mọi sự ăn mòn oxi hóa bề mặt.

7.3. Ubolt inox 316 kháng axit và muối biển

Nếu đường ống đặt sát bờ biển chịu hơi muối Clorua mặn chát tàn phá. Hoặc nằm trong nhà máy hóa chất dệt nhuộm có hơi axit loãng bay lơ lửng. Inox 304 cũng sẽ bị ăn mòn rỗ mòn làm đứt gãy chân ren ngay lập tức. Bắt buộc phải dùng Ubolt inox 316 siêu cấp có chứa nguyên tố Molypden kháng hóa chất.

8. Tại sao tổng thầu M&E chọn Ubolt Cơ Khí Việt Hàn?

Tìm mua Ubolt đúng thông số bản vẽ kỹ thuật là cực kỳ khó khăn. Cơ Khí Việt Hàn là nhà máy gia công uốn Ubolt CNC uy tín hàng đầu.

8.1. Hệ thống uốn CNC triệt tiêu ứng suất nứt

Máy uốn thủy lực CNC của chúng tôi được lập trình biên độ chấn gập chuẩn xác. Khuôn uốn có bán kính cong tiêu chuẩn giúp bảo vệ cấu trúc mạng tinh thể. Cam kết không bao giờ sinh ra ứng suất dư làm rạn nứt vi mô đỉnh Ubolt. Đảm bảo sức chịu tải mỏi kim loại (Fatigue) đạt ngưỡng thiết kế lý thuyết an toàn nhất.

8.2. Tiện ren sâu sắc nét chống tuột

Rãnh ren trên hai chân Ubolt được tiện CNC cực kỳ sâu, nhẵn nhụi và sắc bén. Rãnh ren không bị dập nát, không chứa ba via mạt sắt như hàng gia công rẻ tiền. Đảm bảo thợ dùng cờ lê siết đai ốc trơn tru mượt mà không bị hàn lạnh. Diện tích bám ren lớn giúp đai ốc không bao giờ bị tuột tuốt luốt khi rung lắc.

8.3. Năng lực gia công kích thước dị chuẩn

Các hệ thống đường ống công nghiệp nặng có những kích thước vòng ôm cực kỳ phi chuẩn. Cửa hàng kim khí không bao giờ có sẵn để cấp bán cho nhà thầu. Xưởng Việt Hàn nhận gia công uốn Ubolt theo mọi kích thước bản vẽ kỹ thuật yêu cầu. Sản xuất thần tốc giao hàng ngay trong ngày đáp ứng tiến độ lắp máy cấp bách.

8.4. Báo giá đổ buôn tại xưởng tận gốc

Chúng tôi nhập khẩu phôi thanh inox trực tiếp và tự động hóa quy trình đột uốn liên hoàn. Không phải đi thuê gia công ngoài hay qua bất kỳ công ty thương mại trung gian nào. Do đó, mức giá Ubolt inox khi đến tay kỹ sư luôn là mức giá đổ buôn thấp nhất. Hỗ trợ chiết khấu cực kỳ mạnh tay cho các đối tác đặt hàng số lượng siêu lớn.

9. Câu hỏi thường gặp về kỹ thuật kẹp Ubolt (FAQ)

9.1. Làm sao để chọn Ubolt ôm vừa ống có bọc lớp xốp cách nhiệt?

Đây là bài toán cực khó nếu bạn không hiểu cách tính toán kích thước phủ bì. Bạn phải lấy đường kính ngoài của ống thép cộng với hai lần độ dày lớp xốp cách nhiệt. Ví dụ ống phi 60mm bọc xốp dày 20mm. Đường kính phủ bì sẽ là: 60 + 20 + 20 = 100mm. Bạn phải đặt mua Ubolt phi 100mm (tương đương chuẩn DN90) mới ôm vừa khít được cụm ống này.

9.2. Có thể dùng Ubolt kẹp giữ thanh ty ren thẳng đứng được không?

Hoàn toàn có thể dùng Ubolt cùm chặt thanh ty ren vặn vào khung thép xà gồ. Đây là một mẹo gia cố chống rung lắc đong đưa cực kỳ phổ biến của thợ điện. Lực kẹp của Ubolt sẽ bóp chặt thanh ty ren cố định cứng ngắc vào vách khung thép. Thanh ren sẽ không còn bị đong đưa tự do như một quả lắc đồng hồ nguy hiểm nữa.

9.3. Bản mã của Ubolt nên dày bao nhiêu là đủ an toàn?

Bản mã đóng vai trò phân tán lực ép khổng lồ xuống mặt thép xà gồ bên dưới. Với Ubolt cỡ nhỏ M8, M10, bản mã thường dày khoảng 2.0mm đến 3.0mm. Với Ubolt cỡ lớn từ M12 trở lên, bản mã bắt buộc phải dày từ 4.0mm đến 5.0mm. Bản mã quá mỏng sẽ bị uốn cong vểnh lên mất tác dụng giằng chống doãng chân Ubolt.

9.4. Dùng nam châm thử mác 304 của Ubolt có chuẩn xác không?

Đây là một phương pháp kiểm định vật tư vô cùng sai lầm và thiếu kiến thức khoa học. Quá trình máy uốn cong bẻ gập phôi thép hình chữ U sinh ra ứng suất dư cực lớn. Sự biến dạng mạng tinh thể này làm cho inox 304 tự sinh ra từ tính hút nam châm khá mạnh. Bắt buộc phải dùng thuốc thử hóa học axit để phân tích màu sắc kiểm định mác thép chuẩn.

9.5. Khách đặt gia công Ubolt phi tiêu chuẩn cần cung cấp thông tin gì?

Để xưởng cơ khí lên báo giá nhanh nhất, bạn cần xác định mác thép (201, 304, 316). Cung cấp bản vẽ có thông số đường kính thân ren (Ví dụ phi 8, phi 10, phi 12). Chỉ định khoảng cách lọt lòng đo giữa hai chân chữ U (Kích thước ôm ống thực tế). Cuối cùng, cung cấp chiều dài tổng thể của chân ren và báo số lượng bộ cần gia công sỉ.
