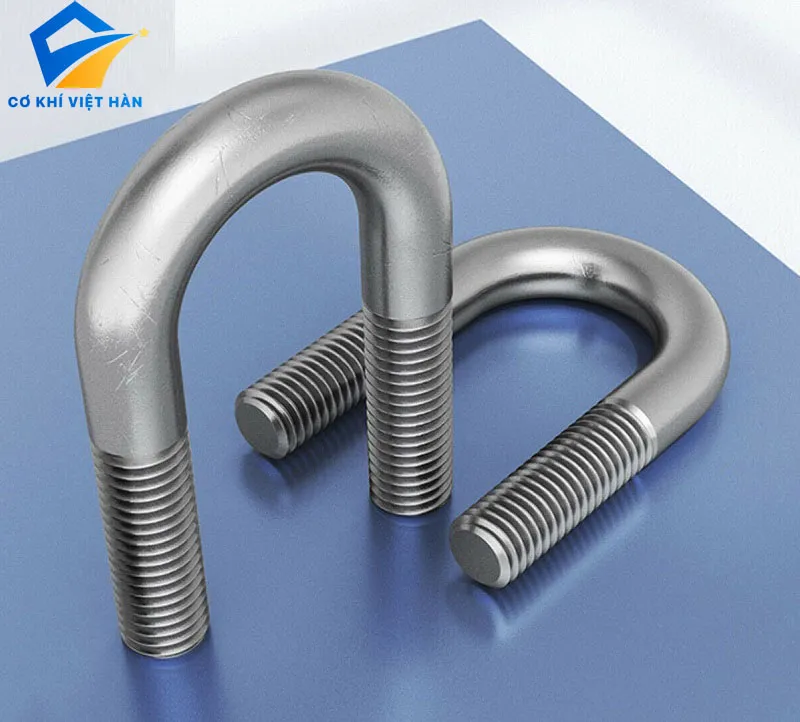

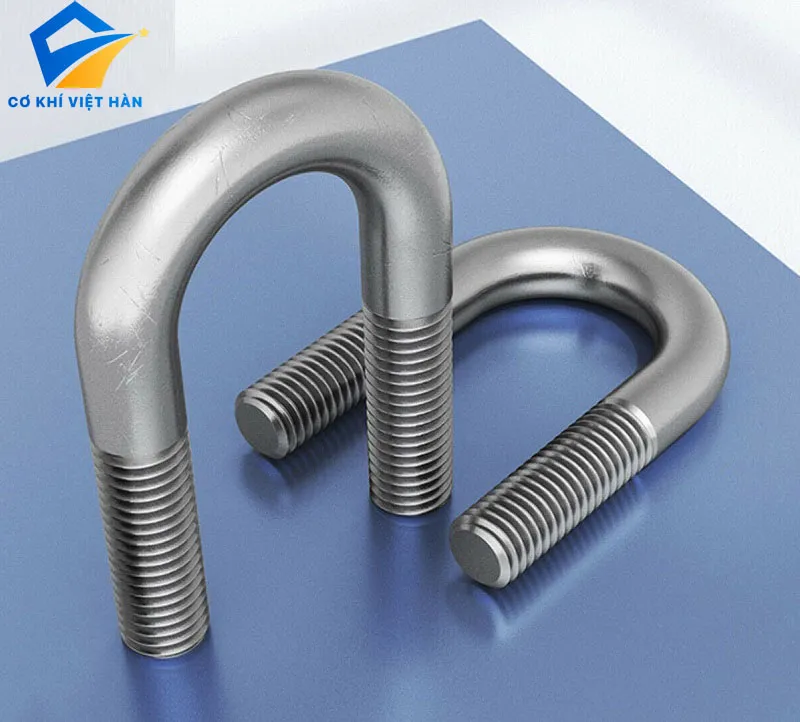

Ubolt Inox (Cùm U): Bóc Tách Khối Lượng QS, Test Lực & Quản Lý Hao Hụt

Trong quản lý dự án thi công cơ điện (M&E). Ubolt inox là chốt chặn cuối cùng khóa chặt đường ống vào giá đỡ. Số lượng Ubolt tiêu thụ trên công trường là cực kỳ khổng lồ.

Nếu kỹ sư QS bóc tách sai kích thước, Ubolt sẽ không ôm vừa ống. Kỹ sư QA/QC nghiệm thu phôi thép giòn, Ubolt sẽ đứt gãy do rung lắc. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ toàn bộ quy trình này. Chúng tôi sẽ hướng dẫn bóc tách Ubolt chuẩn xác và quản lý kho bãi.

1. Kỹ thuật bóc tách khối lượng Ubolt (QS)

Bóc tách Ubolt (cùm chữ U) chứa đựng rất nhiều cái bẫy kỹ thuật. Kỹ sư QS non kinh nghiệm rất dễ đặt mua sai kích thước hàng loạt.

1.1. Hiểu đúng về kích thước danh định (DN)

Bản vẽ thường ghi đường kính ống theo chuẩn danh định (Ví dụ: DN50, DN100). Nhưng Ubolt lại gia công theo đường kính phủ bì ngoài cùng (OD). Ống thép DN50 có đường kính ngoài thực tế là 60.3mm. Ống nhựa PPR DN50 lại có đường kính ngoài đúng 50mm. QS phải tra cứu chuẩn vật liệu ống để chốt đường kính Ubolt tương ứng.

1.2. Bài toán ống lạnh bọc xốp bảo ôn (Chiller)

Đây là sai lầm kinh điển đốt cháy ngân sách vật tư nhanh nhất. Ống nước lạnh điều hòa luôn được bọc một lớp xốp cách nhiệt cực dày. Lớp xốp này dày từ 25mm đến 50mm bao quanh vỏ ống thép. Khi mua Ubolt, bạn phải cộng gộp độ dày của hai lớp xốp này vào. Ubolt ôm ống thép phi 60 bọc xốp 25mm phải là Ubolt phi 110mm.

1.3. Bóc tách số lượng đai ốc đi kèm Ubolt

Một chiếc Ubolt tiêu chuẩn luôn đi kèm hai vòng đệm phẳng và hai chiếc đai ốc. Tuy nhiên, hệ thống giá đỡ M&E thường có yêu cầu chống rung lắc. Bản vẽ sẽ chỉ định lắp khóa cụm (Jam Nut) vặn ép ngược chiều. QS phải bóc tách dự toán nhân đôi lên thành bốn chiếc đai ốc cho một Ubolt.

1.4. Lập bảng dự toán BOM cực kỳ chi tiết

Bảng BOM (Bill of Materials) gửi cho phòng thu mua phải tuyệt đối minh bạch. Phải ghi rõ: “Ubolt Inox 304, phi 114 (dành cho ống DN100), thân M10”. Không được phép ghi chung chung là “Cùm U 114”. Ghi sai thân ren sẽ khiến thợ không thể xỏ Ubolt lọt qua lỗ đột trên xà gồ.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Nguyên nhân thất thoát Ubolt trên công trường

Dự toán bóc tách luôn dư 5% nhưng kho luôn báo cạn kiệt vật tư. Ubolt inox 304 bốc hơi đi đâu trên công trình rộng lớn?

2.1. Thất thoát bu lông đai ốc lắt nhắt

Thân Ubolt chữ U rất to, thợ khó có thể đánh rơi mất. Nhưng những chiếc đai ốc M10, M12 đi kèm lại cực kỳ nhỏ bé trơn trượt. Thợ thi công trên cao rất hay đánh rơi chúng xuống khe tối tầng hầm. Mất đai ốc siết, chiếc thân Ubolt đó hoàn toàn vô dụng và biến thành phế liệu.

2.2. Lỗi hàn lạnh kim loại (Galling) cày nát ren

Thợ thi công khoán thường dùng súng bắn pin búa gõ để siết đai ốc cho nhanh. Tốc độ cao sinh nhiệt cực đại làm rãnh ren inox bị nóng chảy dính chặt. Hiện tượng hàn lạnh biến cụm Ubolt thành một khối sắt chết cứng ngắc. Thợ phải lấy máy mài cắt bỏ Ubolt vứt đi và xuống kho xin cấp phát cái mới.

2.3. Thi công uốn nắn bẻ gãy thân Ubolt

Khi Ubolt hơi chật so với đường ống, thợ thường dùng búa đập nong rộng ra. Lực đập thô bạo này phá vỡ cấu trúc mạng tinh thể tại góc uốn. Khi siết ốc, thân Ubolt bị bẻ ngang và đứt phăng lìa rụng xuống đất. Nhà thầu tốn kém vật tư vì thợ thi công ép buộc bạo lực cơ học.

2.4. Rủi ro mất cắp phế liệu kim loại màu

Ubolt kích thước lớn (phi 168, phi 219) cực kỳ dày dặn và nặng tay. Giá thu mua Inox 304 khối trên thị trường phế liệu chợ đen cực kỳ hấp dẫn. Các bao tải Ubolt vứt hớ hênh dưới lán trại rất dễ bốc hơi trong đêm tối. Sự lỏng lẻo của bảo vệ công trường khiến dòng tiền nhà thầu chảy máu.

3. Kỹ thuật kiểm soát định mức hao hụt tại kho

Để bảo vệ lợi nhuận, Chỉ huy trưởng phải thiết lập quân luật tại kho bãi. Quản lý hao hụt Ubolt inox là một nghệ thuật quản trị dòng tiền.

3.1. Thiết lập hệ số hao hụt cho phép (Wastage)

Trong dự toán M&E, định mức hao hụt cho cùm Ubolt thường ở mức 3% đến 5%. Với các siêu dự án nhà máy, QS bắt buộc phải nhân khối lượng với hệ số này. Đây là khối lượng thực tế cuối cùng để phòng thu mua ký hợp đồng với xưởng. Tuyệt đối không để hao hụt vượt qua giới hạn đỏ này.

3.2. Cấp phát theo Zone và bản vẽ Shop Drawing

Thủ kho tuyệt đối không được xuất nguyên bao tải Ubolt cho thợ tự ý mang đi. Tổ đội phải nộp bản vẽ thi công khu vực (Zone) sẽ làm trong ngày. Kho chỉ đếm và xuất đúng số lượng Ubolt hiển thị trên bản vẽ đó. Có cộng thêm 2% dự phòng rơi rớt đai ốc. Cuối ngày, thợ phải nộp lại vật tư thừa.

3.3. Quy tắc đổi vật tư hỏng lấy hàng mới

Để chống thất thoát do thợ dùng súng bắn pin làm cháy ren Ubolt. Kho bãi phải áp dụng quy định một đổi một cực kỳ cứng rắn và nghiêm ngặt. Thợ làm hỏng rãnh ren chiếc Ubolt nào, phải mang cái xác đứt gãy đó về nộp lại. Thủ kho lập biên bản rồi mới xuất cấp chiếc mới để thay thế lắp ráp.

3.4. Bóc tách mua rời đai ốc dự phòng

Thay vì vứt bỏ cả chiếc thân Ubolt khi thợ chỉ làm rơi mất đai ốc siết. Kỹ sư QS nên bóc tách mua riêng một số lượng lớn đai ốc rời M8, M10. Khi thợ đánh rơi ốc, chỉ cần lấy ốc rời này bù vào hai chân chữ U là xong. Nó giúp cứu sống hàng ngàn chiếc thân Ubolt đắt tiền không bị biến thành phế liệu.

4. Quy trình nghiệm thu chất lượng Ubolt (QA/QC)

Khi lô hàng cập bến, Kỹ sư hồ sơ (QA/QC) phải ra mặt kiểm định gắt gao. Ubolt rởm sẽ xé đứt gãy làm sập đường ống máy bơm.

4.1. Kiểm tra hồ sơ CO, CQ minh bạch

Chủ đầu tư luôn yêu cầu hồ sơ pháp lý cực kỳ minh bạch trước khi giải ngân. Mọi lô hàng Ubolt inox phải có đủ giấy chứng nhận nguồn gốc xuất xứ CO. Đi kèm chứng chỉ chất lượng mác thép và phiếu test cơ lý CQ. Giám sát sẽ đối chiếu mã số trên giấy tờ với tem dán trên thùng carton bao bì.

4.2. Đo dung sai đường kính thân thép (Wire Diameter)

Nhiều xưởng cơ khí gian lận bằng cách dùng phôi thép nhỏ hơn để uốn Ubolt. Ubolt M10 chuẩn phải có đường kính thân đạt khoảng 8.8mm đến 9.0mm (chưa cán ren). Kỹ sư QC phải dùng thước kẹp Panme đo ngẫu nhiên thân thép chữ U. Nếu đo chỉ đạt 7.5mm (thiếu ly), Ubolt đó sẽ đứt ngay khi chịu tải rung lắc.

4.3. Kiểm tra ngoại quan đỉnh góc uốn (Bending Radius)

Ubolt được bẻ cong bằng máy uốn thủy lực tại xưởng cơ khí. QC phải soi đèn pin kiểm tra kỹ phần đỉnh của đường cong chữ U. Nếu phát hiện các vết nứt chân chim rạn vỡ nhỏ li ti trên bề mặt inox. Chiếc Ubolt đó đã bị uốn quá gắt, phá vỡ cấu trúc mạng tinh thể luyện kim. Phải loại bỏ lô hàng lỗi nghiêm trọng này ngay lập tức.

4.4. Bắn quang phổ kiểm định mác thép (PMI)

Giám sát dự án không bao giờ tin tưởng hoàn toàn vào giấy tờ trình duyệt. Họ sẽ dùng máy bắn quang phổ tia X cầm tay quét trực tiếp lên thân Ubolt. Máy sẽ phân tích thành phần tỷ lệ nguyên tố Niken và Crom bên trong. Giúp loại bỏ 100% rủi ro nhà cung cấp trà trộn Ubolt Inox 201 dỏm vào lô Inox 304 đắt tiền.

5. Kỹ thuật thử tải kéo đứt (Tensile Test) tại phòng Lab

Nghiệm thu kích thước chưa đủ để chứng minh khả năng chịu tải kẹp ống. Chủ đầu tư sẽ yêu cầu cắt mẫu mang đi test phá hủy tại phòng thí nghiệm.

5.1. Quy trình lấy mẫu test ngẫu nhiên

Giám sát tư vấn sẽ chọn ngẫu nhiên ba chiếc Ubolt inox từ đống vật tư nhập về. Mẫu được đánh dấu sơn, dán niêm phong chữ ký của kỹ sư nhà thầu và tư vấn. Mang các mẫu này đến trung tâm kiểm định đo lường chất lượng độc lập của nhà nước.

5.2. Phương pháp gá kẹp máy kéo vạn năng

Tại phòng Lab, hai chân ren của Ubolt được bắt chặt vào ngàm dưới bằng đai ốc. Một trục thép tròn to bằng đường kính ống được luồn qua vòng bụng chữ U. Trục thép này được móc vào ngàm kéo thủy lực phía trên của máy test. Máy bắt đầu kéo giãn chiếc Ubolt với lực thủy lực tàn bạo.

5.3. Ghi nhận vị trí đứt gãy phá hủy

Khi lực kéo tăng vọt, chiếc Ubolt inox sẽ bắt đầu bị biến dạng vật lý. Điểm đứt gãy thường xảy ra ở phần rãnh ren (nơi có tiết diện thép nhỏ nhất). Hoặc đứt gãy tại vị trí đỉnh góc uốn do chịu ứng suất cắt ngang cực lớn. Kỹ thuật viên sẽ ghi nhận chính xác vị trí đứt gãy này vào báo cáo.

5.4. Đối chiếu giới hạn đứt gãy (Breaking Load)

Máy tiếp tục kéo bạo liệt cho đến khi thân thép inox bị xé đứt lìa làm đôi. Mức lực lớn nhất ghi nhận được ngay trước khi đứt gọi là lực phá hủy. Nếu thông số đứt gãy thực tế này lớn hơn thông số trong catalogue đã đệ trình. Lô Ubolt inox đó chính thức vượt qua bài kiểm tra độ bền mỏi an toàn kỹ thuật.

6. Giải pháp Tối ưu chi phí vật liệu Ubolt (Value Engineering)

Kỹ sư QS giỏi phải biết đề xuất các phương án vật liệu thay thế thông minh. Chọn đúng mác thép giúp nhà thầu cắt giảm hàng trăm triệu đồng ngân sách.

6.1. Dùng Ubolt Inox 201 cho xưởng có mái che

Inox 304 rất đắt đỏ, dùng bừa phứa sẽ làm cạn kiệt dòng tiền của nhà thầu. Với các hệ thống đường ống chạy trong nhà máy có mái che kín, độ ẩm thấp. Không có sương đêm hay nước hắt để kích hoạt phản ứng ăn mòn kim loại gỉ sét. QS hãy đề xuất dùng Ubolt Inox 201 cứng cáp để tiết kiệm 30% chi phí vật tư.

6.2. Thay thế Ubolt bọc nhựa bằng cách luồn ống Gen

Ống đồng luân chuyển môi chất lạnh rất dễ bị Ubolt inox ăn mòn thủng ống. Thay vì đặt mua loại Ubolt bọc sẵn cao su đắt đỏ và thời gian sản xuất lâu. QS hãy đề xuất mua Ubolt inox trơn tiêu chuẩn cộng thêm cuộn ống nhựa Gen co nhiệt. Thợ lấy máy sấy khò lớp nhựa bám chặt vào Ubolt, vừa rẻ vừa thi công siêu tốc.

6.3. Tối ưu bằng gối đỡ PU Foam chịu lực nén

Như đã phân tích ở việc bóc tách ống bọc xốp bảo ôn siêu dày. Mua một chiếc Ubolt khổng lồ để kẹp qua lớp xốp này cực kỳ đắt và yếu. QS hãy đổi thiết kế, mua các gối đỡ PU Foam siêu cứng ốp sát vào vỏ ống thép. Sau đó dùng chiếc Ubolt nhỏ nhắn kẹp chặt gối PU Foam này xuống xà gồ. Giải pháp này tiết kiệm vật tư và cách nhiệt hoàn hảo 100%.

6.4. Đổi sang dùng cùm Omega (Đai Omega)

Ubolt cần đục hai lỗ trên xà gồ để xỏ hai chân ren qua vặn đai ốc. Nếu đường ống chạy áp sát mặt tường bê tông phẳng lỳ không có xà gồ thép. Hãy đổi sang bóc tách dùng cùm Omega bắt bằng hai chiếc bu lông nở inox. Cùm Omega gia công rẻ hơn Ubolt và thi công bắn nở tường cực kỳ nhanh gọn.

7. Quy trình bảo quản lưu kho Ubolt Inox

Bảo quản sai cách làm Ubolt dính bùn đất, rãnh ren bị dập nát. Khi xuất ra thi công sẽ gây kẹt cháy ren vô cùng nguy hiểm.

7.1. Chống mạt sắt khu vực gia công cơ khí

Kho chứa linh kiện inox phải nằm cách xa khu vực cắt mài sắt thép đen. Mạt sắt từ máy cắt đá mài bay lơ lửng bám chặt vào bề mặt nhẵn của Ubolt inox. Gặp hơi sương ẩm ban đêm, mạt sắt này sẽ gỉ đỏ rực lên làm ố vàng toàn bộ. Tư vấn giám sát nhìn thấy sẽ lầm tưởng nhà thầu mua nhầm hàng sắt mạ kẽm rẻ tiền.

7.2. Phân loại kỹ càng các size ống liền kề

Các loại Ubolt như phi 89 (DN80) và phi 114 (DN100) nhìn bằng mắt cực kỳ giống nhau. Đổ đống lộn xộn vào chung một thùng là thảm họa thi công trên giàn giáo. Thợ nhặt nhầm size nhỏ đem lên kẹp ống to sẽ không đút vừa, dùng búa đập làm hỏng ren. Phải xếp vào các pallet riêng biệt, dán bảng tên siêu to dễ dàng nhận diện.

7.3. Bảo vệ rãnh ren hai chân chữ U

Ubolt có kích thước lớn thường được xếp lồng đè lên nhau hàng trăm chiếc trong bao tải. Quá trình vận chuyển bốc vác quăng quật sẽ làm hai chân ren va đập nát bươm vào nhau. Rãnh ren inox bị dập móp sẽ không thể nào mớm đai ốc lọt vào được nữa. Phải vận chuyển nhẹ nhàng, lót bìa carton giữa các lớp Ubolt khổng lồ đắt tiền này.

7.4. Bảo quản bu lông đai ốc đi kèm đồng bộ

Nếu bạn mua Ubolt rời không vặn sẵn đai ốc, hai linh kiện này cực kỳ dễ bị thất lạc. Thủ kho phải bó gọn đai ốc và long đen vào các túi nilon dán kín đi kèm với bao Ubolt. Tuyệt đối không để đai ốc lăn lóc trên mặt đất dính đầy sình lầy bùn đất. Cát bẩn lọt vào ren là tác nhân số một gây hàn lạnh cháy kẹt bu lông.

8. Tại sao tổng thầu M&E chọn Ubolt Cơ Khí Việt Hàn?

Tìm mua lô Ubolt chuẩn kích thước vòng cung ôm khít đường ống không hề dễ. Cơ Khí Việt Hàn tự hào là xưởng gia công uốn CNC Inox dự án lớn nhất.

8.1. Cam kết máy uốn CNC không sinh ứng suất rạn nứt

Chúng tôi sở hữu hệ thống máy uốn thủy lực công nghệ CNC tự động hóa hoàn toàn. Lập trình biên độ bẻ cong góc chữ U cực kỳ tinh xảo và tính toán chính xác. Nó triệt tiêu hoàn toàn ứng suất dư làm rạn nứt cấu trúc mạng tinh thể kim loại. Đảm bảo sức chịu tải đứt mỏi (Fatigue) của Ubolt đạt ngưỡng an toàn tuyệt đối nhất.

8.2. Gia công rãnh ren láng mịn chống kẹt cháy

Rãnh ren trên hai chân Ubolt Việt Hàn được tiện cắt bằng hệ thống dao phay mượt mà. Đỉnh ren sắc nét, sâu đồng đều và hoàn toàn không có ba via kim loại thừa lởm chởm. Giúp thợ thi công dùng cờ lê siết đai ốc trơn tru nhẹ nhàng không bị rít tay. Triệt tiêu hoàn toàn rủi ro hàn lạnh kim loại phá hủy cụm liên kết đắt tiền.

8.3. Hỗ trợ lắp ráp Set đồng bộ dự án

Để giải phóng áp lực cấp phát lắt nhắt cho thủ kho công trường xây dựng. Chúng tôi cung cấp dịch vụ vặn sẵn đai ốc và long đen vào hai chân Ubolt tại xưởng. Thợ ra công trường chỉ việc cầm nguyên một cụm Ubolt hoàn chỉnh ốp ngay vào đường ống. Giải pháp này giúp nhà thầu tăng gấp đôi tốc độ lắp ráp treo ống trên giàn giáo.

8.4. Báo giá tại xưởng sỉ lẻ quy mô toàn quốc

Cơ Khí Việt Hàn nhập khẩu phôi thanh inox trực tiếp và tự động hóa quy trình đột uốn liên hoàn. Không phải đi thuê xưởng gia công ngoài hay qua công ty thương mại trung gian nào nâng giá trục lợi. Mức giá Ubolt inox khi đến tay thầu cơ điện luôn là mức giá đổ buôn thấp nhất. Chính sách chiết khấu rất sâu và linh hoạt cho các đại lý bán lẻ chuyên nghiệp.

9. Câu hỏi thường gặp của QS và QA/QC (FAQ)

9.1. Tại sao Ubolt Inox 304 lại hút nam châm rất mạnh?

Đây là thắc mắc kinh điển nhất của mọi giám sát chất lượng tại công trường. Quá trình máy uốn bẻ cong thanh thép đặc thành hình chữ U sinh ra ứng suất dư cực lớn. Sự biến dạng mạng tinh thể dẻo này làm cho inox 304 tự sinh ra từ tính. Bắt buộc phải dùng thuốc thử axit hoặc máy quang phổ tia X để kiểm định mác thép chứ không dùng nam châm.

9.2. Làm sao bóc tách Ubolt dẹt bản lá (Flat Ubolt)?

Ubolt thông thường được làm từ phôi thép tròn (Wire rod). Ubolt bản dẹt được bẻ từ một thanh thép la (thép bản dẹt hình chữ nhật). Bản dẹt có diện tích tiếp xúc khổng lồ giúp phân tán áp lực, không cứa rách vỏ ống nhựa PVC. QS bóc tách phải ghi chú rõ là “Ubolt Inox bản dẹt” để xưởng tính toán giá thành phôi thép dập cắt.

9.3. Tiêu chuẩn DIN 3570 quy định gì về Ubolt?

Tiêu chuẩn DIN 3570 của Đức là bộ quy chuẩn thông dụng nhất thế giới cho cùm chữ U. Nó quy định chặt chẽ đường kính thân ren tương ứng với từng đường kính ống kẹp. Ví dụ ống phi 60 (DN50) phải dùng Ubolt có thân ren tối thiểu là M10. Nếu nhà sản xuất bóp méo dùng thân ren M8 cho ống to này, Ubolt đó đã phạm luật cơ học an toàn.

9.4. Có được dùng Ubolt sắt mạ kẽm kẹp ống Inox không?

Nghiêm cấm tuyệt đối việc dùng hai kim loại khác nhau kẹp trực tiếp vào nhau. Dòng điện rò rỉ và hơi ẩm sẽ kích hoạt phản ứng pin điện hóa (Galvanic Corrosion). Lớp kẽm của Ubolt sắt sẽ bị ăn mòn bạo liệt gỉ đỏ rụng lả tả để bảo vệ ống inox. Ubolt sẽ đứt gãy sập đổ. Bắt buộc phải dùng Ubolt Inox đồng bộ hoặc lót đệm cao su cách điện.

9.5. Khách đặt gia công Ubolt phi tiêu chuẩn cần cung cấp thông tin gì?

Để xưởng cơ khí lên báo giá cực nhanh, bạn cần xác định mác thép (201, 304, 316). Cung cấp bản vẽ có đường kính thân ren (Ví dụ phi 8, phi 10, phi 12). Chỉ định khoảng cách lọt lòng đo giữa hai chân chữ U (Kích thước ôm sát ống). Cuối cùng, cung cấp chiều dài tổng thể của chân ren và báo số lượng bộ để xưởng chốt giá sỉ.
