Ubolt Inox (Cùm Chữ U) 201, 304, 316: Phân Loại, Kích Thước Và Báo Giá

Trong thi công hệ thống đường ống, việc cố định ống là vô cùng quan trọng. Để giữ ống nằm chắc chắn trên các giá đỡ, ta cần vật tư chuyên dụng. Đó chính là sản phẩm Ubolt inox.

Giới thợ thi công thường gọi nó với cái tên dân dã là cùm chữ U. Nó ôm trọn lấy đường ống và khóa chặt xuống hệ thống khung thép dầm nền. Chất liệu thép không gỉ giúp Ubolt thách thức mọi điều kiện thời tiết khắc nghiệt. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ mọi chi tiết kỹ thuật. Chúng tôi sẽ giúp bạn hiểu rõ và chọn đúng loại Ubolt cho dự án.

1. Tổng quan về Ubolt inox (Cùm chữ U)

1.1. Khái niệm cơ bản về sản phẩm

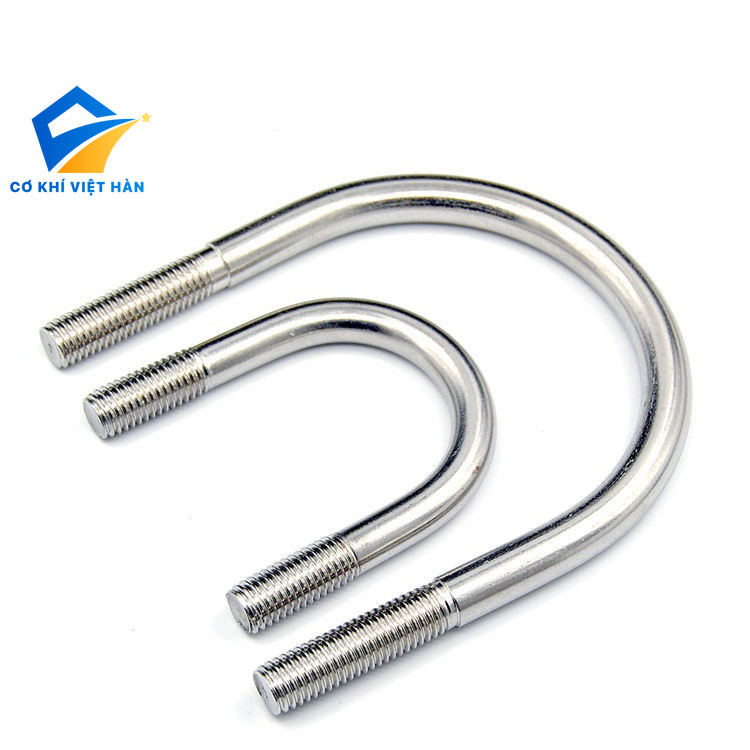

Ubolt inox là một chi tiết cơ khí thuộc nhóm vật tư liên kết neo giữ. Nó được gia công uốn cong từ một thanh thép hình trụ tròn nguyên khối. Hình dáng bên ngoài của nó giống hệt như một chữ U in hoa. Hai đầu của chữ U được tiện các bước ren hệ mét cực kỳ sắc nét. Nó được chế tạo hoàn toàn từ hợp kim thép không gỉ (chất liệu inox).

1.2. Nguồn gốc của tên gọi Ubolt

Tên gọi Ubolt xuất phát từ chính hình dáng vật lý đặc trưng của nó. Chữ “U” đại diện cho hình dáng uốn cong nửa vòng tròn của thân thép. Chữ “Bolt” trong tiếng Anh có nghĩa là bu lông. Ghép lại, ta có một chiếc bu lông mang hình dáng của một chữ U. Tại Việt Nam, thợ cơ khí hay gọi là cùm chữ U hoặc cùm ôm ống.

1.3. Chức năng chính trong hệ thống

Các đường ống bơm nước công nghiệp thường có trọng lượng vô cùng nặng nề. Khi máy bơm chạy, áp lực nước tạo ra sự rung lắc cực kỳ dữ dội. Ubolt inox đóng vai trò như một bàn tay khổng lồ siết chặt lấy thân ống. Nó ghim chặt đường ống nằm im lìm trên các thanh thép chữ V hoặc U. Nó ngăn chặn tuyệt đối hiện tượng ống bị trượt ngang hay nảy lên trên.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Phân tích cấu tạo chi tiết của bộ Ubolt

Một bộ Ubolt hoàn chỉnh không chỉ có phần thân uốn cong. Nó là một tổ hợp gồm nhiều chi tiết lắp ghép lại với nhau.

2.1. Phần thân chữ U chịu lực chính

Đây là xương sống của toàn bộ hệ thống kẹp giữ đường ống cơ điện. Nó được uốn nguội từ phôi thép không gỉ hình trụ tròn đặc. Đường kính của phôi thép quyết định trực tiếp đến sức chịu tải của Ubolt. Phần cung tròn ở giữa được uốn chính xác theo đường kính ngoài của ống. Nó phải ôm khít lấy thành ống để phân bổ đều lực ép.

2.2. Phần chân tiện ren hệ mét

Hai đầu của thân chữ U được giữ thẳng tắp song song với nhau. Bề mặt của hai chân này được máy CNC tiện các bước ren vô cùng đều. Chuẩn ren phổ biến nhất là ren hệ mét (ký hiệu là M). Chiều dài của phần ren này thường chiếm khoảng một phần ba tổng chiều dài chân. Nó dùng để vặn đai ốc khóa chặt cùm vào hệ thống giá đỡ.

2.3. Đai ốc (Ê cu) khóa ngàm

Mỗi một chiếc Ubolt luôn đi kèm với tối thiểu là hai chiếc đai ốc inox. Đai ốc có ren trong tương thích hoàn toàn với bước ren ngoài của chân Ubolt. Khi thi công, thợ sẽ vặn đai ốc vào hai chân nhô ra phía dưới giá đỡ. Việc siết chặt hai đai ốc này sẽ tạo ra lực kéo Ubolt ép sát vào ống. Đôi khi người ta dùng tới bốn đai ốc để khóa chống tháo.

2.4. Vòng đệm (Long đen) phẳng và vênh

Vòng đệm là chi tiết lót nằm giữa đai ốc và bề mặt của giá đỡ thép. Nó giúp phân tán đều lực siết, tránh làm cào xước xà gồ khi vặn cờ lê. Một bộ chuẩn thường bao gồm hai vòng đệm phẳng và hai vòng đệm vênh. Vòng đệm vênh có tác dụng đàn hồi, tạo lực ép ngược chống tự tháo lỏng. Nó đảm bảo Ubolt không bị nới lỏng khi hệ thống đường ống rung động.

2.5. Bản mã (Tùy chọn thiết kế)

Bản mã là một tấm thép không gỉ mỏng có dập sẵn hai lỗ tròn. Khoảng cách hai lỗ bằng đúng khoảng cách giữa hai chân của Ubolt. Bản mã được xỏ qua hai chân Ubolt tạo thành một vòng khép kín ôm lấy ống. Nó giúp giữ cho hai chân Ubolt không bị doãng ra khi siết lực quá mạnh. Bản mã làm tăng độ cứng vững cho toàn bộ cụm liên kết.

3. Phân tích chuyên sâu vật liệu chế tạo Ubolt

Môi trường công trình quyết định việc bạn phải chọn loại mác thép nào. Chọn sai vật liệu sẽ làm Ubolt gỉ sét và gây sập đường ống.

3.1. Đặc điểm của Ubolt inox 201

Inox 201 là dòng vật liệu thuộc phân khúc giá cả bình dân nhất thị trường. Thành phần của nó chứa lượng lớn nguyên tố Carbon để gia tăng độ cứng cơ học. Ubolt inox 201 có khả năng chịu lực ép và lực bẻ gãy rất đáng nể. Lực khóa đai ốc của nó vô cùng chắc chắn và khó bị đứt ren chân.

3.2. Môi trường ứng dụng cho mác 201

Dù rất cứng cáp, nhưng mác 201 lại có khả năng chống gỉ sét hóa học khá kém. Nếu tiếp xúc với nước mưa kéo dài, bề mặt nó sẽ xuất hiện ố vàng. Do đó, chỉ nên dùng Ubolt 201 cho các dự án ở trong nhà có mái che. Lắp đặt cố định đường ống trong nhà xưởng khô ráo là ứng dụng lý tưởng nhất.

3.3. Đặc điểm vượt trội của inox 304

Inox 304 là dòng vật tư tiêu chuẩn cao được ứng dụng rộng rãi nhất hiện nay. Thành phần hợp kim chứa 18% Crom giúp nó tự tạo màng chống gỉ xuất sắc. Khi bề mặt bị xước, lớp màng Crom này sẽ tự động tái tạo cực kỳ nhanh. Ubolt 304 luôn giữ được độ sáng bóng tự nhiên bất chấp năm tháng dãi dầu.

3.4. Sự đa dụng của Ubolt mác 304

Đây là sự lựa chọn an toàn và tối ưu bài toán chi phí nhất cho nhà thầu. Các kỹ sư luôn ưu tiên chỉ định nó cho các hạng mục thi công ngoài trời. Từ cố định ống trên mái tòa nhà đến hệ thống cơ điện tầng hầm ẩm ướt. Khả năng chống chịu thời tiết nóng ẩm của nó là vô cùng tuyệt vời.

3.5. Sức mạnh chống ăn mòn của inox 316

Inox 316 là dòng vật liệu liên kết cao cấp và vô cùng đắt đỏ. Nó được nhà sản xuất bổ sung thêm nguyên tố Molypden đặc biệt vào thành phần hóa học. Nguyên tố này chính là khắc tinh của môi trường hơi muối mặn và hóa chất công nghiệp. Nó ngăn chặn tuyệt đối hiện tượng ăn mòn rỗ bề mặt làm đứt chân Ubolt.

3.6. Môi trường bắt buộc dùng mác 316

Ubolt 316 sinh ra để phục vụ cho các môi trường cực kỳ khắc nghiệt và độc hại. Các công trình thi công ống dẫn dầu khí ven biển bắt buộc phải dùng vật tư này. Nhà máy xử lý nước thải và xí nghiệp hóa chất cũng không thể ngoại lệ. Nó đảm bảo tuổi thọ vĩnh cửu cho các hệ thống đường ống trọng điểm quốc gia.

4. Các loại Ubolt inox phổ biến theo hình dáng

Tiêu chuẩn DIN 3570 của Đức là quy chuẩn thiết kế quốc tế cho Ubolt. Thị trường phân chia Ubolt thành nhiều hình dáng dựa trên loại ống cần ôm.

4.1. Ubolt ôm ống tròn tiêu chuẩn (Standard U-bolt)

Đây là thiết kế phổ thông và được tiêu thụ nhiều nhất trên thị trường. Phần đáy của Ubolt được uốn thành một nửa vòng tròn hoàn hảo và mượt mà. Nó được thiết kế chuyên biệt để ôm vừa khít các loại ống thép tròn hoặc ống nhựa. Mọi hệ thống cấp thoát nước sinh hoạt dân dụng đều dùng thiết kế này.

4.2. Ubolt ôm ống vuông (Square U-bolt)

Trái ngược với loại ống tròn, phần đáy của Ubolt này được uốn vuông góc 90 độ. Hình dáng tổng thể của nó trông giống hệt như một hình chữ nhật bị khuyết một cạnh. Nó được thiết kế riêng để ôm các thanh thép hộp vuông hoặc thép hình chữ nhật. Nó dùng nhiều trong việc kẹp cố định các khung sườn rơ moóc xe tải hạng nặng.

4.3. Ubolt bọc nhựa hoặc lót cao su

Bề mặt inox rất cứng, có thể làm trầy xước các loại ống nhựa mỏng hoặc ống đồng. Ubolt bọc nhựa được phủ một lớp PVC mềm mại bên ngoài phần cung tròn uốn cong. Lớp nhựa này đóng vai trò như một lớp đệm giảm chấn và chống trầy xước. Nó giúp bảo vệ đường ống an toàn tuyệt đối khi hệ thống bơm xảy ra rung lắc.

5. Ứng dụng thực tế của Ubolt trong công nghiệp

Sự chắc chắn của Ubolt giúp nó trở thành linh hồn của hệ thống giá đỡ. Dưới đây là những hệ thống ứng dụng nhiều Ubolt inox nhất.

5.1. Hệ thống phòng cháy chữa cháy (PCCC)

Đường ống PCCC bằng thép đen chứa đầy nước dự trữ nên trọng lượng vô cùng nặng. Khi máy bơm cứu hỏa khởi động, áp suất dội lên thành ống là cực kỳ khủng khiếp. Các Ubolt kích thước lớn được dùng để khóa chặt đường ống này vào giá chữ U. Mác thép inox 304 là quy chuẩn bắt buộc để đảm bảo an toàn cho PCCC.

5.2. Hệ thống xử lý nước thải trạm bơm

Dưới đáy các trạm bơm nước thải chứa đầy các loại khí hóa chất bốc hơi độc hại. Môi trường này sẽ phá hủy cùm chữ U sắt mạ kẽm chỉ trong vài tháng ngắn ngủi. Ubolt inox 316 là vật tư cứu cánh duy nhất cho môi trường độc hại này. Nó chịu được khí axit bám dính mà không hề bị đứt gãy gỉ sét sập ống.

5.3. Công nghiệp đóng tàu biển và giàn khoan

Đường ống dẫn nhiên liệu và nước làm mát trên boong tàu chịu tác động của muối biển. Gió biển mang theo hơi muối Clorua sẽ ăn mòn mọi loại thép thông thường rất nhanh. Các kỹ sư đóng tàu bắt buộc phải dùng Ubolt inox 316 để kẹp chặt hệ thống ống. Nó đảm bảo tàu vươn khơi an toàn mà không bị vỡ ống do gỉ sét.

5.4. Lắp đặt trạm thu phát sóng viễn thông (BTS)

Các cột ăng ten thu phát sóng thường nằm trên đỉnh núi hoặc nóc tòa nhà siêu cao. Khung thép của trạm BTS thường dùng các loại Ubolt vuông để kẹp chặt với nhau. Gió bão trên cao rất mạnh yêu cầu mối nối phải chịu được lực xé cực lớn. Ubolt inox 304 giúp kết cấu không bị lỏng lẻo và chống gỉ trước nắng mưa ròng rã.

6. Thông số kích thước quy chuẩn cần biết

Để đặt đúng hàng cho dự án, bạn cần biết cách đọc thông số Ubolt. Chọn sai kích thước sẽ làm ống bị lỏng lẻo hoặc không xỏ vừa.

6.1. Đường kính thân Ubolt (Ký hiệu M)

Đường kính thân thép quyết định trực tiếp khả năng chịu sức kéo của cùm chữ U. Thông số này được quy chuẩn theo hệ mét, ký hiệu bắt đầu bằng chữ M. Các kích thước phổ thông thường dùng là M6, M8, M10 và M12 cho ống vừa. Các hệ thống ống lớn dùng thân M16 hoặc siêu lớn lên tới M20 cực kỳ vững chãi.

6.2. Kích thước đường kính ống ôm (Ký hiệu DN hoặc Phi)

Khoảng cách giữa hai chân Ubolt phải lớn hơn đường kính ngoài của ống một chút. Thông số này thường được gọi theo đường kính danh định của ống thép (DN). Ví dụ Ubolt DN15 dùng để ôm vừa khít đường ống nhựa có phi 21mm. Ubolt DN50 dùng để ôm đường ống thép có đường kính ngoài phi 60mm.

6.3. Chiều dài hai chân tiện ren

Chiều dài của phần chân nhô ra quyết định độ dày của giá đỡ mà Ubolt cắm qua. Nếu bạn dùng giá đỡ bằng thép U dày, bạn phải chọn Ubolt có chân dài. Phần ren tiện trên chân cũng phải đủ dài để có thể vặn được đai ốc vào. Hãy đo kỹ độ dày xà gồ trước khi đặt hàng tại xưởng sản xuất.

7. Hướng dẫn thi công lắp đặt Ubolt an toàn

Lắp đặt cùm Ubolt tưởng chừng rất đơn giản nhưng lại cần thủ thuật riêng. Thi công sai cách sẽ làm hỏng bước ren và giảm khả năng chịu lực.

7.1. Bước 1: Chuẩn bị giá đỡ xà gồ

Khoan hai lỗ tròn trên bề mặt của thanh thép xà gồ hoặc thanh V giá đỡ. Khoảng cách giữa hai tâm lỗ khoan phải bằng đúng khoảng cách hai chân của Ubolt. Đường kính lỗ khoan phải lớn hơn đường kính chân Ubolt từ 1mm đến 2mm. Không nên khoan lỗ quá rộng vì Ubolt sẽ bị xê dịch lỏng lẻo khi vận hành.

7.2. Bước 2: Đặt đường ống vào vị trí

Hai người thợ khênh đường ống cần cố định đặt nằm ngay ngắn lên trên giá đỡ. Căn chỉnh sao cho tâm đường ống nằm đúng giữa hai lỗ khoan vừa tạo. Hãy chắc chắn đường ống được kê lót cẩn thận để không bị xước xát bề mặt.

7.3. Bước 3: Lồng Ubolt ôm qua đường ống

Chụp phần vòng cung của chiếc Ubolt từ trên xuống ôm trọn lấy lưng của đường ống. Căn chỉnh khéo léo xỏ hai chân Ubolt xuyên qua hai lỗ khoan trên thanh xà gồ. Đẩy Ubolt sát xuống cho đến khi phần vòng cung tì chặt vào lưng của đường ống.

7.4. Bước 4: Lắp bản mã và vòng đệm

Từ phía dưới của thanh xà gồ, người thợ tiến hành lồng bản mã thép vào hai chân. Tiếp đó, xỏ vòng đệm phẳng sát vào bản mã để tăng diện tích tiếp xúc chịu lực. Cuối cùng, xỏ vòng đệm vênh vào để tạo lực đàn hồi chống tháo cho đai ốc.

7.5. Bước 5: Siết đai ốc hãm lực

Dùng tay vặn hờ hai đai ốc vào hai chân nhô ra của chiếc Ubolt inox. Dùng cờ lê hoặc tay vặn luân phiên siết đều hai bên đai ốc một cách từ từ. Tuyệt đối không siết chết một bên rồi mới chuyển sang siết bên còn lại. Siết đều tay sẽ giúp Ubolt không bị nghiêng lệch và chân ren không bị đứt gãy.

8. Những lỗi sai chết người thường gặp khi thi công

Dưới đây là tổng hợp những sai lầm kinh điển khiến hệ thống neo giữ sụp đổ. Nắm bắt các lỗi này giúp kỹ sư giám sát chất lượng tốt hơn.

8.1. Chọn sai kích thước Ubolt so với ống

Nhiều thợ dùng Ubolt DN50 để ôm chặt cho một đường ống nhựa DN40. Khi đó, ống sẽ bị lỏng lẻo lọt thỏm bên trong phần cung tròn của cùm U. Khi máy bơm chạy, ống sẽ rung lắc va đập vào hai chân Ubolt dẫn tới vỡ nát. Bắt buộc phải chọn Ubolt có đường kính ôm vừa vặn khít với thành ống.

8.2. Siết đai ốc quá chặt làm dập ống

Với đường ống nhựa PVC hay ống đồng mỏng, siết lực quá mạnh là một thảm họa. Sức ép từ Ubolt inox cứng sẽ bóp méo hình dạng của đường ống ngay lập tức. Nó có thể làm nứt vỡ đường ống nhựa từ bên trong mà không ai hay biết. Phải dùng cờ lê lực để siết vừa đủ căng tay là dừng lại ngay.

8.3. Không dùng mỡ bôi trơn khi siết ren

Với các loại Ubolt kích thước lớn từ M16 trở lên làm bằng chất liệu inox. Việc vặn đai ốc khô sẽ sinh nhiệt lớn tạo ra lỗi hàn lạnh cực kỳ nguy hiểm. Ren sẽ bị cháy xước và dính chặt chết cứng vào nhau không thể tháo rời. Hãy bôi một chút mỡ bò lên chân ren trước khi bắt đầu siết đai ốc.

9. Tại sao chọn mua tại Cơ Khí Việt Hàn?

Cơ Khí Việt Hàn là nhà máy gia công vật tư inox lớn nhất miền Bắc. Chúng tôi là đối tác cung cấp chiến lược của hàng trăm tổng thầu lớn.

9.1. Cam kết chất lượng mác thép nguyên bản

Chúng tôi cam kết mọi chiếc Ubolt đều uốn từ phôi thép đúng mác hợp kim. Không bao giờ xảy ra việc trộn hàng inox 201 giả làm mác 304 cao cấp. Mọi lô hàng xuất xưởng đều được kiểm tra thành phần bằng máy quang phổ nghiêm ngặt. Đầy đủ giấy tờ chứng nhận CO, CQ hợp lệ để chủ đầu tư nghiệm thu.

9.2. Kích thước đa dạng và làm theo bản vẽ

Kho hàng của chúng tôi luôn có sẵn mọi quy cách Ubolt DIN 3570 tiêu chuẩn phổ thông. Từ các size ôm ống nhỏ DN15 đến ôm ống siêu khủng DN300 đều sẵn hàng. Đặc biệt, chúng tôi nhận uốn Ubolt phi tiêu chuẩn theo bản vẽ riêng của từng dự án. Tiến độ gia công cực kỳ nhanh chóng đáp ứng mọi yêu cầu tiến độ gấp.

9.3. Báo giá tại xưởng tận gốc không qua trung gian

Chúng tôi là xưởng sản xuất trực tiếp có hệ thống máy uốn CNC hiện đại bậc nhất. Do đó, mức giá Ubolt inox khi đến tay khách hàng là mức giá sỉ tại xưởng. Không thông qua bất kỳ một khâu công ty thương mại trung gian nào nâng giá bán. Chính sách chiết khấu luôn cực kỳ hấp dẫn dành riêng cho khách mua buôn số lượng lớn.

10. Câu hỏi thường gặp về Ubolt inox (FAQ)

10.1. Ubolt inox bọc nhựa dùng để làm gì?

Lớp nhựa PVC bọc ngoài vòng cung giúp bảo vệ bề mặt ống không bị trầy xước. Nó chuyên dùng để ôm các loại ống nhựa mỏng, ống đồng hoặc cáp điện ngầm. Nhựa cũng đóng vai trò giảm chấn rung động rất tốt khi hệ thống vận hành. Nó kéo dài tuổi thọ cho các loại đường ống vật liệu mềm yếu.

10.2. Có bắt buộc phải dùng bản mã cho Ubolt không?

Không bắt buộc với các hệ thống ống nhỏ chịu áp lực nước thấp thông thường. Tuy nhiên, với đường ống lớn chịu rung động mạnh, bản mã là chi tiết sống còn. Nó khóa chặt hai chân Ubolt, ngăn hai chân bị doãng bành ra làm tuột đường ống. Bản mã làm tăng gấp đôi khả năng chịu tải của cụm liên kết neo giữ.

10.3. Phân biệt Ubolt inox 304 và 201 bằng nam châm được không?

Đây là cách thử vật liệu cực kỳ sai lầm của nhiều thợ công trình thiếu kinh nghiệm. Khi thanh inox thẳng bị máy uốn cong 180 độ thành hình chữ U, cấu trúc biến dạng. Sự biến dạng này sinh ra ứng suất từ tính làm cả inox 304 và 201 đều hút nam châm. Phải dùng thuốc thử hóa học hoặc máy quét quang phổ mới chính xác tuyệt đối.

10.4. Dùng đai ốc sắt mạ kẽm vặn vào chân Ubolt inox được không?

Bạn tuyệt đối không bao giờ được phép làm điều sai lầm kỹ thuật nghiêm trọng này. Hai kim loại khác bản chất tiếp xúc với nhau sẽ sinh ra hiện tượng ăn mòn điện hóa. Lớp gỉ sét từ đai ốc sắt sẽ ăn mòn và phá hủy luôn chân ren inox. Bắt buộc phải dùng đai ốc inox đồng bộ mác thép để khóa Ubolt lại.

10.5. Khách mua sỉ Ubolt cần cung cấp thông tin gì để có giá tốt?

Đầu tiên, hãy cho nhân viên biết đường kính thân thép ren (M6, M8 hay M10, M12). Tiếp theo, chỉ định rõ mác vật liệu thép không gỉ bạn cần là 201, 304 hay 316. Cung cấp đường kính ngoài của ống cần ôm (Ví dụ ống phi 60, phi 90, phi 114). Cuối cùng, báo số lượng thực tế cần thiết để xưởng tính toán mức chiết khấu sỉ.
