Tìm Hiểu Chi Tiết Về Các Cổng Logic Trong Kỹ Thuật Số

Cổng logic (logic gate) là những thành phần cơ bản trong thiết kế mạch điện tử, đặc biệt là trong lĩnh vực kỹ thuật số. Chúng được sử dụng để thực hiện các phép toán logic, từ đó tạo ra các mạch phức tạp hơn như bộ xử lý và bộ nhớ. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về các cổng logic, nguyên lý hoạt động, ứng dụng và tầm quan trọng của chúng trong thế giới kỹ thuật số ngày nay.

1. Cổng Logic Là Gì?

Cổng logic là các mạch điện tử có chức năng thực hiện các phép toán logic cơ bản. Chúng nhận đầu vào (input) và cho ra đầu ra (output) dựa trên quy tắc logic cụ thể. Các cổng logic là thành phần cơ bản của các mạch số và được sử dụng để xây dựng các hệ thống phức tạp như máy tính, điện thoại di động, và nhiều thiết bị điện tử khác.

1.1. Lịch Sử Phát Triển

Cổng logic đã được phát triển từ những năm đầu thế kỷ 20 và trở thành nền tảng cho thiết kế mạch điện tử. Alan Turing và Claude Shannon là hai nhân vật quan trọng trong việc phát triển lý thuyết về cổng logic và ứng dụng của chúng trong kỹ thuật số.

2. Các Loại Cổng Logic

Có nhiều loại cổng logic khác nhau, mỗi loại thực hiện một phép toán logic cụ thể. Dưới đây là các loại cổng logic phổ biến:

2.1. Cổng AND

Cổng AND cho ra đầu ra là 1 (true) chỉ khi tất cả các đầu vào đều là 1. Nếu có bất kỳ đầu vào nào là 0 (false), đầu ra sẽ là 0.

• Biểu thức logic: $Y=A\cdot B$
• Bảng chân trị:

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

2.2. Cổng OR

Cổng OR cho ra đầu ra là 1 nếu ít nhất một trong các đầu vào là 1. Chỉ khi tất cả các đầu vào đều là 0, đầu ra mới là 0.

• Biểu thức logic: $Y=A+B$
• Bảng chân trị:

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	1

2.3. Cổng NOT

Cổng NOT, hay cổng đảo, cho ra đầu ra là 1 nếu đầu vào là 0, và ngược lại. Nó chỉ có một đầu vào.

• Biểu thức logic: Y=A‾Y=A
• Bảng chân trị:

A	Y
0	1
1	0

2.4. Cổng NAND

Cổng NAND là cổng đảo của cổng AND. Nó cho ra đầu ra là 0 chỉ khi tất cả các đầu vào đều là 1. Nếu có bất kỳ đầu vào nào là 0, đầu ra sẽ là 1.

• Biểu thức logic: Y=A⋅B‾Y=A⋅B
• Bảng chân trị:

A	B	Y
0	0	1
0	1	1
1	0	1
1	1	0

2.5. Cổng NOR

Cổng NOR là cổng đảo của cổng OR. Nó cho ra đầu ra là 1 chỉ khi tất cả các đầu vào đều là 0.

• Biểu thức logic: Y=A+B‾Y=A+B​
• Bảng chân trị:

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

2.6. Cổng XOR

Cổng XOR (Exclusive OR) cho ra đầu ra là 1 khi số lượng đầu vào là 1 là lẻ. Nếu cả hai đầu vào đều giống nhau (cả hai là 0 hoặc cả hai là 1), đầu ra sẽ là 0.

• Biểu thức logic: $Y=A\oplus B$
• Bảng chân trị:

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

2.7. Cổng XNOR

Cổng XNOR (Exclusive NOR) cho ra đầu ra là 1 khi số lượng đầu vào là 1 là chẵn. Nếu cả hai đầu vào đều giống nhau, đầu ra sẽ là 1.

• Biểu thức logic: Y=A⊕B‾Y=A⊕B​
• Bảng chân trị:

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

3. Ứng Dụng Của Cổng Logic

Cổng logic có nhiều ứng dụng quan trọng trong các lĩnh vực khác nhau. Dưới đây là một số ứng dụng điển hình:

3.1. Thiết Kế Mạch Điện Tử

Cổng logic là thành phần cơ bản trong thiết kế mạch điện tử. Chúng được sử dụng để xây dựng các mạch tổ hợp và tuần tự, từ đó tạo ra các thiết bị điện tử như máy tính, điện thoại di động và các thiết bị thông minh khác.

3.2. Máy Tính

Trong máy tính, các cổng logic được sử dụng để thực hiện các phép toán số học và logic. Chúng là nền tảng cho các bộ xử lý trung tâm (CPU) và các thành phần khác trong hệ thống máy tính.

3.3. Hệ Thống Tự Động Hóa

Cổng logic được sử dụng trong các hệ thống tự động hóa để điều khiển các thiết bị và quy trình sản xuất. Chúng giúp đảm bảo tính chính xác và hiệu quả trong hoạt động của các hệ thống này.

3.4. Truyền Thông

Trong lĩnh vực truyền thông, các cổng logic được sử dụng để mã hóa và giải mã tín hiệu. Chúng giúp đảm bảo rằng thông tin được truyền tải một cách chính xác và đáng tin cậy.

3.5. Thiết Bị Điện Tử Tiêu Dùng

Cổng logic cũng được ứng dụng trong nhiều thiết bị điện tử tiêu dùng như TV, máy giặt, và các thiết bị gia dụng khác. Chúng giúp điều khiển các chức năng và cải thiện trải nghiệm người dùng.

4. Nguyên Lý Hoạt Động Của Cổng Logic

Nguyên lý hoạt động của cổng logic dựa trên các quy tắc toán học và logic. Dưới đây là những điểm chính về nguyên lý hoạt động của các cổng logic:

4.1. Đầu Vào và Đầu Ra

Mỗi cổng logic nhận một hoặc nhiều đầu vào và cho ra một đầu ra. Các đầu vào có thể là 0 hoặc 1 (false hoặc true) và đầu ra sẽ được xác định dựa trên quy tắc logic của cổng.

4.2. Quy Tắc Logic

Mỗi loại cổng logic có quy tắc logic riêng. Ví dụ, cổng AND chỉ cho ra đầu ra 1 khi tất cả các đầu vào đều là 1, trong khi cổng OR cho ra đầu ra 1 nếu ít nhất một đầu vào là 1. Các quy tắc này được xác định rõ ràng và có thể được biểu diễn bằng bảng chân trị.

4.3. Sự Kết Hợp

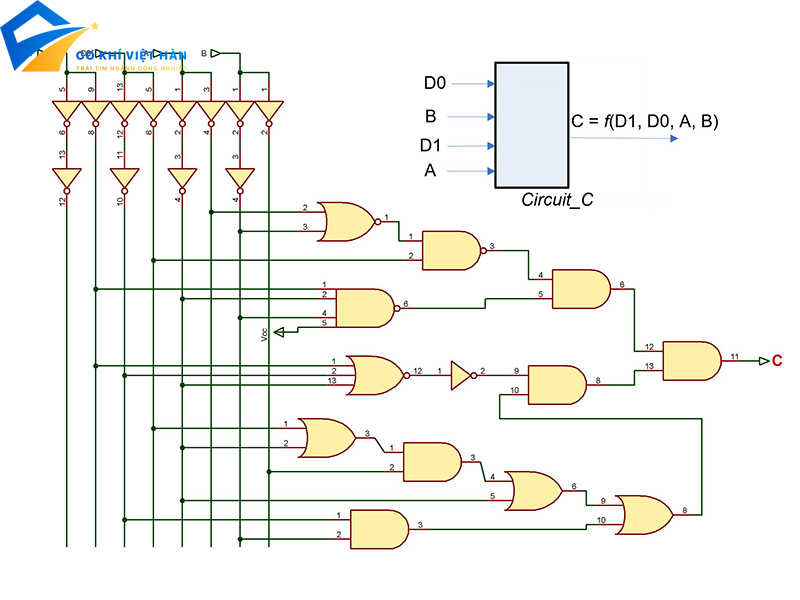

Cổng logic có thể được kết hợp với nhau để tạo thành các mạch phức tạp hơn. Việc kết hợp nhiều cổng logic cho phép thực hiện các phép toán phức tạp hơn và xử lý thông tin hiệu quả hơn.

5. Lợi Ích Của Cổng Logic

Cổng logic mang lại nhiều lợi ích đáng kể trong thiết kế và hoạt động của các hệ thống điện tử:

5.1. Độ Chính Xác Cao

Cổng logic giúp thực hiện các phép toán logic với độ chính xác cao, đảm bảo rằng thông tin được xử lý một cách chính xác và đáng tin cậy.

5.2. Tính Linh Hoạt

Cổng logic có thể được kết hợp để tạo ra các mạch phức tạp, mang lại tính linh hoạt trong thiết kế và ứng dụng. Điều này cho phép các kỹ sư tạo ra nhiều loại mạch khác nhau để phục vụ cho các mục đích khác nhau.

5.3. Tiết Kiệm Chi Phí

Việc sử dụng cổng logic giúp giảm thiểu chi phí trong sản xuất và lắp đặt các thiết bị điện tử. Chúng giúp tối ưu hóa quy trình thiết kế và sản xuất, từ đó giảm thiểu lãng phí và chi phí.

5.4. Dễ Dàng Bảo Trì

Cổng logic thường dễ dàng bảo trì và thay thế, giúp giảm thiểu thời gian ngừng hoạt động của thiết bị. Điều này rất quan trọng trong các ứng dụng công nghiệp và thương mại.

6. Cách Chọn Cổng Logic Phù Hợp

Khi lựa chọn cổng logic cho một ứng dụng cụ thể, có một số yếu tố quan trọng cần xem xét:

6.1. Mục Đích Sử Dụng

Xác định rõ mục đích sử dụng cổng logic. Bạn cần cổng cho ứng dụng nào? Mỗi loại cổng có tính năng và ứng dụng riêng, vì vậy việc xác định rõ nhu cầu sẽ giúp bạn chọn đúng loại.

6.2. Đặc Tính Kỹ Thuật

Kiểm tra các thông số kỹ thuật của cổng logic, như điện áp hoạt động, tốc độ chuyển đổi và khả năng chịu tải. Chọn cổng có thông số phù hợp với yêu cầu công việc.

6.3. Thương Hiệu và Đánh Giá

Lựa chọn cổng logic từ các thương hiệu uy tín để đảm bảo chất lượng sản phẩm. Bạn cũng nên tham khảo ý kiến đánh giá từ người dùng trước khi quyết định mua.

6.4. Giá Cả

Cuối cùng, hãy xem xét ngân sách của bạn. Có nhiều loại cổng logic với mức giá khác nhau. Tìm kiếm sự cân bằng giữa giá cả và chất lượng để có sự lựa chọn tốt nhất.

Cổng logic là thành phần thiết yếu trong thiết kế mạch điện tử và kỹ thuật số, giúp thực hiện các phép toán cơ bản và tạo ra các hệ thống phức tạp. Việc hiểu rõ về các loại cổng logic, nguyên lý hoạt động và ứng dụng của chúng sẽ giúp bạn áp dụng công nghệ này một cách hiệu quả trong công việc và cuộc sống.

Nếu bạn cần thêm thông tin hoặc tư vấn về các cổng logic, hãy liên hệ Cơ khí Việt Hàn để được hỗ trợ tốt nhất. Công nghệ cổng logic không ngừng phát triển, và việc cập nhật kiến thức sẽ giúp bạn nắm bắt được những xu hướng mới nhất trong lĩnh vực này.
