Thanh Ren Inox (Ty Ren): Kỹ Thuật Bảo Trì O&M, Độ Võng & Sự Cố

Trong giai đoạn vận hành (O&M) nhà máy và tòa nhà thương mại. Thanh ren inox (ty ren) là xương sống gánh vác toàn bộ hệ thống cơ điện. Hàng vạn mét ty treo lơ lửng trên đầu hàng ngàn con người.

Máy móc chạy rầm rập suốt ngày đêm tạo ra rung chấn tàn bạo. Thanh ren sẽ bị mỏi kim loại, võng xệ và đứt gãy bất ngờ. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ chiến lược O&M. Chúng tôi hướng dẫn kỹ thuật bảo trì và khắc phục sự cố ty treo.

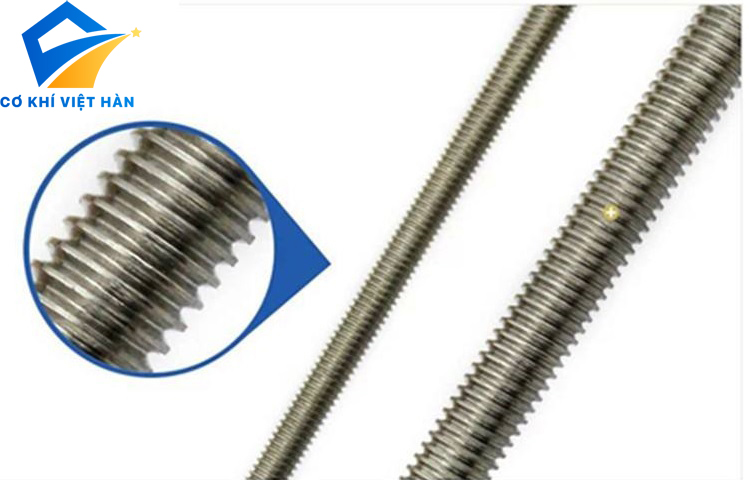

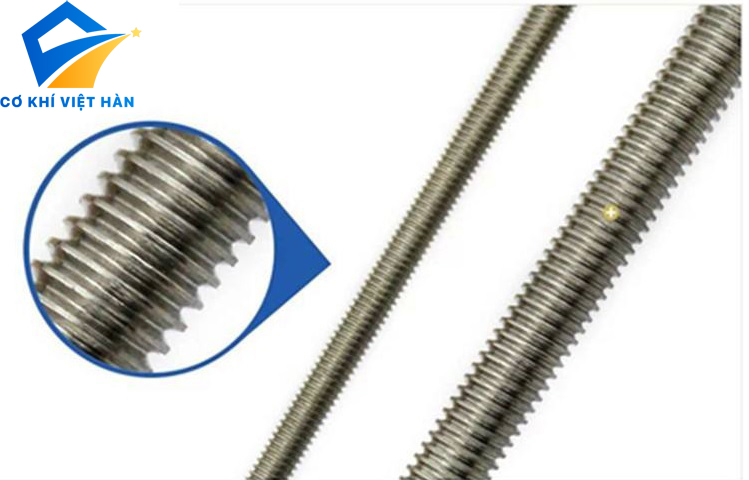

Thanh ren inox - ty ren inox — Thanh ren inox – Ty ren inox

1. Bản chất của thanh ren trong giai đoạn vận hành

Khi dự án được bàn giao, thử thách thực sự của ty ren mới bắt đầu. Kỹ sư bảo trì phải đối mặt với sự tàn phá của tải trọng.

1.1. Rủi ro đứt gãy do rung động cơ học

Hệ thống máy bơm nước tuần hoàn tạo ra rung động truyền lên giá đỡ. Thanh ren phải gồng mình hấp thụ toàn bộ xung lực khổng lồ này. Rung động liên tục làm triệt tiêu ma sát của cụm đai ốc khóa. Thanh ren bị lỏng lẻo, lắc lư chực chờ đứt gãy rơi rụng.

1.2. Hiện tượng võng xệ hệ thống treo

Đường ống chứa đầy nước rất nặng, tạo ra lực nén ép liên tục. Qua nhiều năm vận hành, thanh ren có thể bị kéo giãn vi mô. Sự kéo giãn này tích tụ làm toàn bộ trục đường ống bị võng xuống. Nó gây đọng nước, nghẽn dòng chảy và làm bục mặt bích kết nối.

1.3. Mỏi kim loại do thay đổi tải trọng (Fatigue)

Khi bơm chạy và dừng, áp suất nước thay đổi đột ngột cực kỳ bạo liệt. Lực kéo dọc trục thanh ren biến thiên liên tục hàng triệu chu kỳ. Điều này sinh ra hiện tượng mỏi kim loại phá hủy mạng tinh thể. Thanh ren inox có thể đứt ngang đột ngột dù chưa quá tải.

1.4. Tầm quan trọng của nhật ký bảo trì CMMS

Mọi cụm giá đỡ chịu tải nặng đều phải được đánh số quản lý. Kỹ sư O&M phải lập file nhật ký trên phần mềm theo dõi thiết bị. Ghi chép lịch sử kiểm tra độ võng và siết lại cụm ê cu khóa. Hồ sơ này giúp dự báo và ngăn chặn thảm họa sập đường ống.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Kỹ thuật kiểm tra độ võng và bảo trì định kỳ

Bảo trì thanh ren không phải là đứng dưới đất nhìn lên trần nhà qua loa. Nó đòi hỏi quy trình kỹ thuật đo đạc bằng laser cực kỳ chuẩn xác.

2.1. Lập lịch kiểm tra phòng ngừa (Preventive)

Tuyệt đối không thể chờ đường ống rụng xuống mới đi kiểm tra. Kỹ sư trưởng phải lập lịch bảo trì phòng ngừa định kỳ hàng tháng. Với các trục ống chính Chiller, chu kỳ đo đạc là 3 tháng một lần. Đánh giá kỹ càng khu vực gần bệ máy bơm chịu tải trọng động.

2.2. Đo độ võng bằng máy tia Laser đồng mức

Kỹ sư đi tuần phải dùng máy bắn tia Laser cân bằng vạch ngang. Chiếu tia laser dọc theo đường bụng của toàn bộ hệ thống ống. Dùng thước đo khoảng cách từ tia laser đến mép ống tại từng điểm treo. Nếu có điểm nào võng xuống bất thường, cụm ty ren đó đang bị giãn lỏng.

2.3. Kiểm tra độ căng bằng cảm biến siêu âm

Với thanh ty ren đường kính lớn treo tải trọng siêu nặng. Kỹ sư O&M dùng thiết bị đo lực căng siêu âm kẹp vào thân ren. Sóng âm truyền qua kim loại sẽ phân tích mức độ kéo giãn hiện tại. Từ đó đánh giá được thanh ren có đang bị quá sức chịu đựng không.

2.4. Áp dụng vạch sơn an toàn (Witness Mark)

Sau khi căn chỉnh đường ống thẳng tắp, kỹ sư dùng bút sơn đánh dấu. Vạch một đường thẳng vắt qua đai ốc nối và thân thanh ty ren. Lần đi tuần tra sau, chỉ cần soi đèn pin nhìn vạch sơn. Nếu vạch bị đứt gãy xô lệch, thanh ren đó đã tự động xoay lỏng.

3. Nhận diện các bệnh lý hư hỏng ty ren inox

Bảo trì giỏi là phải chẩn đoán bắt đúng bệnh của hệ treo. Khám phá đúng nguyên nhân sẽ có giải pháp thay thế sửa chữa triệt để.

3.1. Bệnh cong vênh lệch góc trục (Misalignment)

Đây là bệnh nan y do thợ thi công ẩu lắp ty ren bị xéo góc. Thanh ren không đứng thẳng góc 90 độ so với mặt trần bê tông. Khi tải trọng đè xuống, nó tạo ra ứng suất uốn bẻ ngang cực kỳ bạo lực. Chân thanh ren sẽ bị rạn nứt và đứt phăng ra sau vài tháng vận hành.

3.2. Bệnh cháy ren tại cụm ê cu nối (Galling)

Do lực rung lắc quá mạnh, ê cu nối ren cọ xát với thân ty treo. Cọ xát khô sinh nhiệt làm bề mặt inox nóng chảy dính chết vào nhau. Kỹ sư bảo trì không thể vặn tháo ra để căn chỉnh độ cao đường ống. Cụm nối biến thành một cục sắt phế liệu chết cứng hoàn toàn.

3.3. Bệnh đứt gãy ngang cổ ren (Tensile Failure)

Đường ống bị búa nước giật mạnh làm lực kéo vượt giới hạn chảy của Inox 304. Thanh ren bị kéo giãn thắt eo lại như chiếc đồng hồ cát. Các rãnh ren bị san phẳng và xé toạc ra ngay lập tức. Thanh ren đứt làm đôi, hệ treo sụp đổ kéo theo thảm họa dây chuyền.

3.4. Rỉ sét ăn mòn hóa học tại hầm ẩm ướt

Dù là Inox 304, ty ren vẫn có thể bị ố vàng nếu ngâm trong sương axit. Khí thải tầng hầm xe kết hợp độ ẩm tạo ra môi trường ăn mòn nhẹ. Bề mặt ty ren sẽ xuất hiện các vết gỉ sét loang lổ chảy nước phèn. Rãnh ren bị rỗ mòn hóa học làm suy giảm lực bám của đai ốc.

4. Quy trình xử lý sự cố đứt gãy thanh ren

Sự cố đứt ty ren là tình huống cấp cứu cực kỳ nhức nhối trên công trường. Kỹ sư bảo trì phải nắm vững kỹ năng phẫu thuật thay thế thiết bị.

4.1. Cách ly và chống đỡ hệ thống lập tức

Khi phát hiện một điểm ty ren bị đứt, tuyệt đối không tháo dỡ ngay. Phải tắt máy bơm, dùng giàn giáo hoặc kích thủy lực chống đỡ đường ống. Chia sẻ bớt tải trọng khổng lồ cho các điểm treo lân cận đang gồng gánh. Lập hàng rào phong tỏa an toàn bên dưới đề phòng sập đổ.

4.2. Cắt bỏ cụm ty ren hỏng bằng cưa vòng

Kỹ sư bảo trì dùng máy cưa vòng cắt ngang phần thanh ren bị hỏng. Tuyệt đối không dùng máy cắt đá mài sinh ra tia lửa điện bắn tung tóe. Tia lửa sẽ gây cháy nổ xốp bảo ôn và hỏng lớp sơn thiết bị lân cận. Lấy toàn bộ đoạn ty đứt và ê cu hỏng ra khỏi giá đỡ.

4.3. Lắp ráp thanh ren mới đồng trục 100%

Đo chính xác chiều dài cần thiết và cắt một đoạn ty ren Inox 304 mới. Vát mép nhẵn bóng hai đầu ren để vặn ê cu lọt mượt mà. Lồng thanh ty mới vào vị trí cũ, dùng laser ngắm chỉnh cho thẳng tắp. Tuyệt đối phải đồng trục thẳng đứng mới được vặn siết cụm đai ốc khóa.

4.4. Cân bằng lại tải trọng hệ thống giàn treo

Sau khi lắp ty mới, dùng cờ lê vặn nâng cao độ đường ống từ từ. Vừa vặn vừa dùng máy laser để cân bằng phẳng lỳ lại trục ống nước. Đảm bảo điểm treo mới san sẻ đồng đều tải trọng với các điểm treo cũ. Khóa chặt hệ thống bằng đai ốc chống tháo nilon an toàn.

5. Tối ưu chi phí bảo trì trọn đời (Life-Cycle Cost)

Chi phí bảo trì vòng đời thường tốn kém gấp nhiều lần chi phí mua sắm. Kỹ sư O&M phải biết tối ưu hóa ngân sách vận hành tòa nhà.

5.1. Dự trữ vật tư tồn kho cắt sẵn (Spare Parts)

Đứt ty treo vào lúc 2 giờ sáng ngày nghỉ tết là thảm họa khủng khiếp. Bạn không thể chờ mua nguyên cây 3 mét về tự hì hục cưa cắt. Quản lý kho O&M bắt buộc phải có tủ phụ tùng ty ren cắt sẵn các đoạn. Lưu trữ đầy đủ kích thước M10, M12 dài 20cm, 50cm, 100cm cất sẵn trong kho.

5.2. Nâng cấp bổ sung giá đỡ chống xô (Sway Brace)

Nếu hệ thống ống liên tục bị lắc lư làm đứt ty ren treo tĩnh. Hãy yêu cầu nhà thầu thi công nâng cấp lắp thêm hệ giằng chống động đất (Sway Brace). Thanh giằng chéo sẽ khóa chết đường ống, triệt tiêu mọi chuyển động ngang. Ty ren đứng chỉ còn chịu lực kéo dọc, an toàn và bền bỉ hơn 10 lần.

5.3. Sử dụng Đai ốc liền bích dập khía để khóa

Khi bảo trì thanh ren trên máng cáp, thợ rất hay làm rớt vòng đệm. Hãy thay thế bằng cụm đai ốc liền bích inox có khía răng cưa. Nó vặn thẳng vào thanh ty ren, cắn phập vào thép chữ U chống xoay cực tốt. Tiết kiệm vật tư long đen và tăng tốc độ siết khóa an toàn.

5.4. Đào tạo nâng cao tay nghề bôi mỡ đồng

Sự cố kẹt cụm nối ren 90% do thợ vặn chay không có chất bôi trơn. Ban quản lý phải cấp phát các hũ mỡ bò chịu nhiệt hoặc mỡ chì. Bắt buộc thợ bôi quệt mỡ vào đoạn ren trước khi lồng ê cu nối vào. Nó tạo lớp màng chống cháy ren, giúp 10 năm sau tháo dỡ vẫn trơn tru.

6. Ứng dụng công nghệ chẩn đoán tiên tiến

Kiểm tra bằng mắt thường không thể đánh giá chính xác sức khỏe hệ treo. Phải áp dụng công nghệ kiểm tra hiện đại để cảnh báo sớm.

6.1. Máy phân tích phổ rung động (Vibration Analysis)

Kỹ sư O&M dùng cảm biến gắn lên đường ống sát bệ máy bơm. Phần mềm phân tích tần số rung động truyền dọc theo thanh ty ren. Nếu máy báo đồ thị rung vượt biên độ cho phép bất thường. Kỹ sư biết ngay hệ treo đang bị cộng hưởng rung lắc dữ dội sắp gãy.

6.2. Kiểm tra siêu âm mối hàn giáp mí

Với các thanh ren siêu lớn phải hàn giáp mí nối dài trong dự án thủy điện. Kỹ sư dùng máy quét siêu âm dò tìm khuyết tật bên trong lõi mối hàn. Nếu phát hiện bọt khí hoặc xỉ hàn ngầm, sóng âm sẽ dội lại lập tức. Bắt buộc phải cắt bỏ đoạn ty ren hàn dỏm đó đi làm lại.

6.3. Bắn quang phổ tia X kiểm tra mác thép định kỳ

Nhiều nhà thầu thi công gian lận trà trộn ty ren sắt mạ kẽm vào dự án. Qua vài năm, chúng bắt đầu gỉ nát chảy nước vàng khè xuống sàn. Kỹ sư O&M dùng máy bắn quang phổ rà quét định kỳ các cụm ty treo. Nhanh chóng phát hiện hàng giả sắt mạ để yêu cầu đền bù thay thế.

6.4. Đánh giá lịch sử kiểm định bằng CMMS

Công nghệ CMMS giúp lưu trữ dữ liệu kiểm tra độ võng của từng tuyến ống. Nó nhắc nhở tự động lịch đi bắn laser đo đạc định kỳ. Khi thanh ren đạt đủ số năm tuổi thọ mỏi theo khuyến cáo vận hành. Kỹ sư sẽ lên kế hoạch đại tu tháo dỡ thay mới đồng loạt.

7. Giải mã nguyên nhân ty ren bảo trì nhanh hỏng

Nhiều bệ máy thay thanh ren mới tinh nhưng vài tháng sau lại đứt gục. Có những nguyên nhân sâu xa mà thợ bảo trì nghiệp dư không nhìn ra.

7.1. Lỗi mua nhầm ty ren thiếu ly lừa đảo

Đây là căn bệnh ung thư tàn phá cấu trúc tòa nhà âm thầm nhất. Ty ren M10 chuẩn đệ trình phải có đường kính phôi đặc đạt 9.8mm. Thợ thu mua ham rẻ mua nhầm loại thiếu ly chỉ đạt 8.5mm ngoài chợ. Cây ty ốm nhom này đứt phựt ngay lập tức khi bơm nước chạy thử búa nước.

7.2. Lỗi rãnh ren tiện gọt bị nông cạn

Gian thương dùng khuôn cán mòn để ép rãnh ren tạo hình thanh ty. Rãnh ren siêu nông, các đỉnh ren bo tròn tù và láng mịn. Vặn đai ốc vào cực kỳ lỏng lẻo, rỗng tuếch và lắc lư qua lại. Lực rung động nhẹ cũng làm đai ốc tự động trượt lột qua đỉnh ren rụng xuống.

7.3. Treo quá tải trọng khoảng cách xa (Pipe Span)

Kỹ sư thiết kế ăn bớt khoảng cách đai treo (Pipe span) để giảm khối lượng mua sắm. Đáng lẽ 2 mét phải có một điểm treo, họ kéo giãn ra 3 mét rưỡi. Một cây ty ren phải cõng khối lượng nước dài gấp đôi sức chịu đựng. Nó bị kéo đứt gãy gục vì quá tải tĩnh vô cùng bạo liệt.

7.4. Môi trường đọng sương rò rỉ hóa chất

Ty ren xuyên qua các lớp cách nhiệt bảo ôn của ống nước lạnh Chiller. Nước sương ngưng tụ ngấm vào lớp xốp, ủ ẩm thanh ty ren quanh năm. Môi trường yếm khí ướt sũng phá hủy hoàn toàn màng Crom bảo vệ inox 304. Thanh ren bị ăn mòn rỗ gỉ sét đứt cụt ngay bên trong lớp bảo ôn mịt mù.

8. Tại sao Ban Quản Lý Tòa Nhà chọn Cơ Khí Việt Hàn?

Tìm đối tác cung cấp ty ren inox dự phòng O&M chuẩn ly đầm chắc là bài toán khó. Cơ Khí Việt Hàn tự hào là người bạn đồng hành của mọi Giám đốc vận hành.

8.1. Năng lực cấp hàng đột xuất 24/7 thần tốc

Sự cố đứt ty ren sập máng cáp không bao giờ báo trước thời gian. Cơ Khí Việt Hàn sở hữu kho hàng tồn kho thanh ren inox lớn nhất miền Bắc. Sẵn sàng xuất kho cấp phát vật tư đột xuất giữa đêm khuya xử lý sự cố. Giúp tòa nhà nối lại hệ thống cứu hỏa PCCC nhanh nhất có thể.

8.2. Cam kết phôi đặc chuẩn ly bạo lực nhất thị trường

Chúng tôi tuyệt đối tẩy chay hàng chợ trời thiếu ly ốm nhom lừa đảo trục lợi. Thanh ren của Việt Hàn đạt chuẩn dung sai đường kính phôi đặc vô cùng đầm chắc. Không thể bị bóp méo, sức chịu tải đứt gãy vượt xa thông số catalogue. Đảm bảo sinh mạng an toàn tuyệt đối cho kỹ sư bảo trì vận hành.

8.3. Hệ sinh thái phụ kiện ty ren đồng bộ tuyệt đối

Tuyệt đối không để hệ treo bị lỏng lẻo tuột rớt do phụ kiện cọc cạch. Chúng tôi cung cấp bộ giải pháp đồng bộ: Ê cu nối ren dài 3D, Nở đạn, Kẹp xà gồ. Toàn bộ 100% Inox 304 nguyên bản chống gỉ sét ăn mòn tuyệt hảo. Giúp ban quản lý nhà máy xử lý dứt điểm tận gốc căn bệnh rụng ống.

8.4. Cung cấp chứng chỉ CO, CQ đầy đủ minh bạch

Mọi lô hàng bó ty ren cấp phát thay thế đều có đủ hồ sơ chứng minh. Giấy chứng nhận xuất xứ phôi thép CO, chứng chỉ chất lượng mác CQ rõ ràng. Có kèm phiếu test quang phổ mác thép độc lập đi kèm từng bó giao hàng. Giúp Kỹ sư trưởng dễ dàng làm hồ sơ báo cáo giải trình thanh toán kế toán.

9. Câu hỏi thường gặp của Kỹ sư Bảo trì (FAQ)

9.1. Phân biệt ren cán và ren cắt khi đi bảo trì ty treo?

Tuyệt đối chỉ được mua thanh ren tạo rãnh bằng công nghệ cán ép nguội (Rolled thread). Nó ép thớ thép lồi lõm tăng độ cứng và lực kéo đứt ngang bạo liệt. Ren cắt (Cut thread) dùng dao gọt bỏ phôi kim loại đi, làm rãnh ren yếu ớt cực kỳ giòn. Cầm thanh ty ren thấy bề mặt bóng loáng sắc nét là ren cán chuẩn.

9.2. Làm sao chống rung lắc cho thanh ty treo dài trên 3 mét?

Thanh ren càng dài thì biên độ dao động con lắc càng lớn và nguy hiểm. Kỹ sư O&M phải lắp thêm các đai ôm chống xô vặn chéo góc 45 độ (Sway bracing). Nó ghim chặt thanh ty dài đứng im lìm vào kết cấu dầm bê tông cốt thép. Triệt tiêu hoàn toàn khả năng đong đưa phá gãy cổ ren khi có búa nước.

9.3. Khi nào O&M nên dùng Ty ren sắt mạ điện phân thay vì Inox?

Nếu hệ thống ống gió thông gió (HVAC) nhẹ hều nằm trong trần thạch cao khô ráo. Việc dùng ty ren sắt mạ điện phân sẽ giúp giảm chi phí vật tư khổng lồ. Tuy nhiên, nếu là ống nước lạnh Chiller có nguy cơ đọng sương nhỏ giọt rỉ nước. Bắt buộc phải thay thế bằng Ty ren Inox 304 để chống gỉ sét ăn mòn đứt gãy.

9.4. Dùng máy cắt đá mài để cắt ngắn ty ren có sao không?

Đây là thói quen xấu tàn phá rãnh ren của thợ thi công Việt Nam. Đĩa đá mài sinh nhiệt độ cao làm kim loại Inox bị cháy đen cháy đỏ. Nó để lại các mảng ba via sắc nhọn kẹt cứng ở đầu ren. Khi lồng đai ốc vào vặn sẽ bị kẹt chết hàn lạnh ngay lập tức. Bắt buộc phải dùng máy cưa vòng cắt nguội và vát mép mũi ren cẩn thận.

9.5. Để đặt hàng mua dự phòng ty ren bảo trì, cần cung cấp thông tin gì?

Để Cơ Khí Việt Hàn báo giá sỉ vật tư dự trữ kho O&M cắt sẵn thần tốc. Khách hàng cần liệt kê mác thép (Inox 201, 304, 316). Cung cấp đường kính đỉnh ren (Ví dụ M8, M10, M12) và chiều dài cắt đoạn yêu cầu. Gửi kèm hình ảnh thanh ty cũ bị đứt để xưởng tư vấn chống rung lắc hệ thống.
