Trong thi công cơ điện và treo hệ thống kỹ thuật, việc tạo điểm ren chờ trên trần bê tông là rất quan trọng. Tắc kê nở đóng inox là giải pháp liên kết âm bề mặt được sử dụng phổ biến hiện nay. Chi tiết này giúp neo giữ chắc chắn các hệ thống ống dẫn và máng cáp.
Sản phẩm còn được gọi phổ biến trong ngành là tắc kê đạn. Chi tiết này hoạt động nhờ cơ cấu nêm côn bên trong lòng ống ren. Bài viết dưới đây tổng hợp các thông tin kỹ thuật về cấu tạo, nguyên lý và hướng dẫn lắp đặt thực tế.
—
1. Tắc kê nở đóng inox là gì?

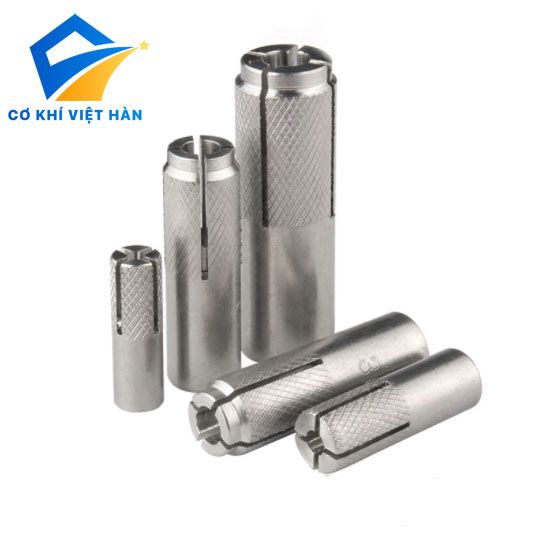

Tắc kê nở đóng inox là một loại linh kiện neo cơ học dạng ống rỗng có ren trong. Tên gọi tiếng Anh kỹ thuật của sản phẩm là drop-in anchor.
Tên gọi “tắc kê đạn” bắt nguồn từ chốt nêm hình viên đạn đặt bên trong lòng ống. Toàn bộ thân tắc kê được chôn phẳng lỳ với bề mặt bê tông. Điểm ren trong sau khi nở sẽ kết hợp với bu lông hoặc thanh ty ren để treo tải.
—
2. Cấu tạo của tắc kê nở đóng inox (tắc kê đạn)
Cấu tạo của tắc kê đạn gồm hai bộ phận chính kết hợp bên trong một khối hình trụ tròn. Thiết kế này giúp sản phẩm chịu lực bám đều trong lòng lỗ khoan.
2.1. Thân ống ren trong
Thân tắc kê có dạng ống kim loại hình trụ tròn rỗng ruột. Nửa trên của lòng ống được tiện bước ren hệ mét tiêu chuẩn để tiếp nhận bu lông.
Phần ngoài thân thường được gia công các đường khía nhám song song. Các đường khía này làm tăng diện tích tiếp xúc và ma sát với thành bê tông.
2.2. Đạn nêm (chốt nêm bên trong)
Bên trong lòng ống có một chốt nêm kim loại nhỏ hình côn hoặc hình viên đạn. Chi tiết này nằm tự do ở phần đuôi trước khi thi công.
Khi có lực đóng từ dụng cụ chuyên dụng, chốt đạn sẽ bị nén tụt sâu xuống đáy. Góc vát hình nón của đạn nêm sẽ nong rộng phần vỏ ngoài.
2.3. Các rãnh xẻ nở
Phần đuôi của thân ống được cắt xẻ thành bốn rãnh dọc độc lập. Các rãnh này tạo thành các cánh nở linh hoạt.
Khi đạn nêm tiến xuống đáy, các cánh xẻ này sẽ tòe rộng ra xung quanh. Nhờ đó, phần đuôi áo nở sẽ cắn chặt vào thành vách bê tông.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
—
3. Nguyên lý hoạt động của tắc kê nở đóng inox
Nguyên lý hoạt động của tắc kê đạn dựa trên biến dạng cơ học kết hợp với ma sát hướng tâm. Quá trình tạo liên kết diễn ra trước khi lắp bu lông chịu tải.
Người thợ đưa tắc kê vào lỗ khoan sao cho miệng ống bằng phẳng với mặt bê tông. Sau đó, họ đưa cây đóng chuyên dụng vào lòng ống ren cho chạm đỉnh đạn nêm.
Khi dùng búa tác động lên cây đóng, đạn nêm bị đẩy dồn xuống phần đáy ống. Đường kính mở rộng của đạn nêm ép các rãnh xẻ nở bung ra bốn phía.
Các cánh nở găm chặt vào vách lỗ bê tông tạo lực ma sát giữ rất chắc. Lúc này, điểm ren trong đã cố định sẵn sàng để vặn ty ren vào kẹp tải.
—
4. Tắc kê đạn khác gì các loại tắc kê nở khác?
Người thi công cần phân biệt rõ tắc kê đạn với các dòng bu lông nở thông thường. Việc nắm rõ sự khác biệt giúp lựa chọn giải pháp thi công tối ưu.
Tắc kê đạn là dạng ren trong, toàn bộ thân tắc kê nằm chìm trong nền bê tông. Người dùng có thể tháo bu lông hoặc ty ren ra mà không để lại đầu ren nhô vướng.
Ngược lại, bu lông nở ba cánh hoặc tắc kê nở ống đều có thân ren ngoài nhô lên mặt sàn. Tắc kê đạn rất thích hợp cho việc treo kết cấu phẳng hoặc vị trí cần tháo lắp thường xuyên.
—

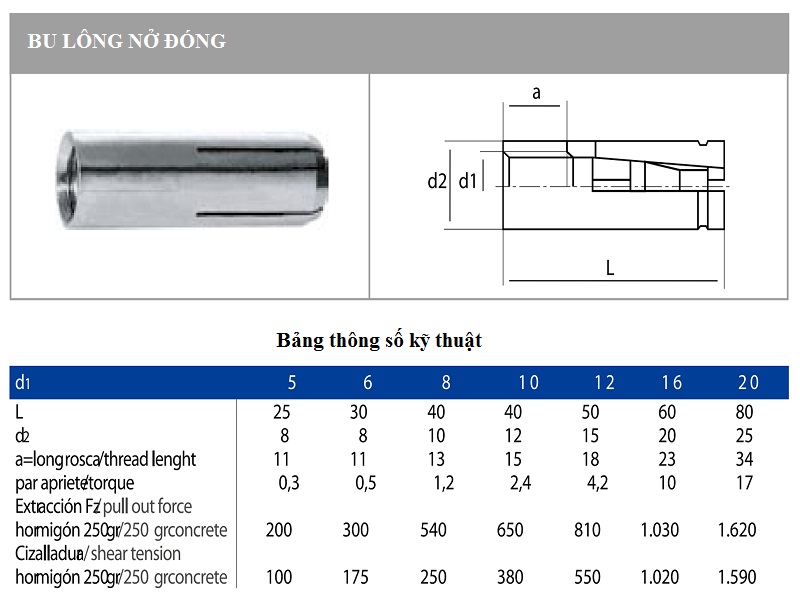

5. Kích thước tắc kê nở đóng inox
Kích thước của tắc kê nở đóng được quy định theo đường kính ren trong danh định. Các kích thước ren hệ mét phổ biến gồm có M6, M8, M10, M12 và M16.
Đường kính ngoài của thân ống lớn hơn cỡ ren trong và là căn cứ để chọn mũi khoan. Chiều dài thân tắc kê quyết định độ sâu lỗ khoan cần chuẩn bị.
| Thông số kỹ thuật | Ý nghĩa trong thi công lắp đặt |
|---|---|
| Kích cỡ ren trong (M) | Xác định kích thước ty ren hoặc bu lông ăn khớp |
| Đường kính ngoài thân | Căn cứ lựa chọn kích cỡ mũi khoan bê tông tương ứng |
| Chiều dài tổng thể (L) | Quyết định chiều sâu khoan lỗ tối thiểu trên trần |
| Chiều sâu ren hữu dụng | Xác định chiều dài ren bu lông cần vặn ngàm vào trong |
Thông số kích thước cụ thể cần được tra cứu theo catalogue của nhà sản xuất. Dung sai thực tế có thể thay đổi nhẹ tùy theo lô hàng xuất xưởng.
—
6. Vật liệu của tắc kê nở đóng inox
Tắc kê nở đóng inox được chế tạo từ vật liệu thép không gỉ để hạn chế tình trạng oxy hóa. Tùy thuộc vào môi trường làm việc, người dùng có thể chọn mác inox phù hợp.
Mác Inox 201 có độ cứng cao, thích hợp cho các khu vực khô ráo bên trong công trình. Inox 304 có khả năng chống ăn mòn tốt ngoài trời và khu vực có độ ẩm cao.
Mác Inox 316 phù hợp cho các công trình xử lý nước thải hoặc môi trường ven biển. Khách hàng nên đối chiếu chứng chỉ kỹ thuật để kiểm tra đúng mác vật liệu.
—
7. Ứng dụng thực tế của tắc kê đạn inox
Nhờ đặc tính tạo điểm ren âm thẩm mỹ, tắc kê đạn được ứng dụng rộng rãi trong xây dựng:
- Treo hệ thống cơ điện M&E: Treo máng cáp điện, khay cáp và đường ống luồn dây trên trần sàn.
- Hệ thống điều hòa không khí: Lắp đặt giá treo ống gió, dàn lạnh VRV và ống bảo ôn HVAC.
- Hệ thống cứu hỏa PCCC: Treo cố định các trục đường ống nước cứu hỏa bằng thanh ty ren.
- Hạng mục kiến trúc: Thi công giàn khung trần thạch cao, hệ khung trần nhôm và đèn chiếu sáng công nghiệp.
—
8. Cách lựa chọn tắc kê nở đóng inox phù hợp
Để đảm bảo độ bền cho mối ghép, việc chọn tắc kê cần dựa trên các yếu tố sau:
- Đặc tính vật liệu nền: Chỉ lắp đặt trên kết cấu bê tông đặc chắc hoặc đá khối tự nhiên.
- Kích thước ren chịu lực: Chọn cỡ ren M phù hợp với tải trọng và quy cách của thanh ren.
- Môi trường tiếp xúc: Đánh giá mức độ ăn mòn để chọn mác inox 201, 304 hoặc 316.
- Dụng cụ đồng bộ: Đảm bảo có cây đóng chuyên dụng đúng kích cỡ đi kèm với mã tắc kê.
—
9. Quy trình lắp đặt tắc kê nở đóng inox
Quy trình thi công tắc kê đạn đòi hỏi sự cẩn thận để đảm bảo đạn nêm bung hết mức. Người thợ cần thực hiện theo các bước kỹ thuật cơ bản sau:
Khoan lỗ trên nền bê tông vuông góc với bề mặt sàn hoặc trần. Đường kính và chiều sâu lỗ khoan phải tuân thủ đúng khuyến nghị của nhà sản xuất.
Vệ sinh sạch sẽ bột đá trong lòng lỗ bằng máy hút bụi hoặc bóng thổi khí. Bụi bẩn đọng ở đáy có thể làm kẹt hành trình trượt của đạn nêm.
Đưa tắc kê vào lỗ khoan cho đến khi miệng ống phẳng với mặt bê tông. Đặt cây đóng chuyên dụng vào lòng ống ren sao cho mũi tỳ chạm đỉnh đạn nêm.
Dùng búa đóng dứt khoát vào đuôi cây đóng cho đến khi gờ cây đóng chạm miệng tắc kê. Cuối cùng, vặn bu lông hoặc thanh ty ren vào lỗ ren để liên kết vật treo.
—
10. Những lưu ý khi sử dụng
Người thi công bắt buộc phải dùng cây đóng chuyên dụng đúng cỡ để kích hoạt đạn nêm. Tuyệt đối không dùng trực tiếp bu lông vặn để kéo nêm vì sẽ gây cháy ren.
Không lắp đặt sản phẩm vào tường gạch rỗng hoặc bê tông xốp kém chất lượng. Cần vặn bu lông hoặc ty ren ăn khớp đủ chiều sâu ren để chịu tải an toàn.
—
11. Câu hỏi thường gặp về tắc kê nở đóng inox (FAQ)
11.1. Tắc kê nở đóng inox là gì?
Đây là loại tắc kê hình ống có ren trong dùng để chôn âm vào bê tông. Sản phẩm tạo điểm ren chờ để lắp bu lông hoặc ty ren treo tải.
11.2. Tại sao gọi sản phẩm là tắc kê đạn?
Tên gọi này xuất phát từ chốt nêm bên trong có dạng côn vát giống đầu viên đạn. Chốt nêm này làm nở ống khi bị búa đóng dồn xuống.
11.3. Có thể lắp tắc kê đạn mà không dùng cây đóng chuyên dụng không?
Không nên. Cây đóng chuyên dụng giúp truyền lực chuẩn xác và tránh làm hỏng các bước ren bên trong ống.
11.4. Làm sao biết đạn nêm bên trong đã được đóng nở hết mức?
Cây đóng chuyên dụng thường có gờ chặn hành trình. Khi gờ chặn chạm sát vào miệng ống tắc kê nghĩa là đạn đã nở hết.
11.5. Tắc kê nở đóng inox có dùng cho tường gạch được không?
Sản phẩm chỉ phù hợp cho bê tông đặc mác cao. Tường gạch rỗng không đủ độ cứng để chịu được lực nêm bung của ống nở.
11.6. Sản phẩm có những mác inox nào phổ biến?
Tắc kê đạn inox thường được gia công từ Inox 201, Inox 304 hoặc Inox 316 tùy theo yêu cầu của công trình.
—
12. Kết luận
Tắc kê nở đóng inox là chi tiết liên kết âm sàn mang tính thẩm mỹ và tiện lợi cao. Cơ cấu ren trong kết hợp nêm đạn giúp tạo điểm treo chắc chắn trên trần bê tông.
Việc thi công đúng quy trình và dùng dụng cụ chuẩn sẽ mang lại độ an toàn cho công trình. Khách hàng nên đối chiếu thông số từ catalogue kỹ thuật để chọn đúng quy cách.
==================================================
