☀️ Gu Zông (Gu Dông) Mạ Kẽm Ren 2 Đầu: Bảng Kích Thước & Báo Giá (2026)
🧭 Giới thiệu Tổng Quan
Trong hệ thống cơ điện (M&E), đường ống cấp thoát nước, và lắp ráp lốc máy, không phải vị trí nào cũng dùng được bu lông lục giác thông thường. Gu zông (gu dông) ren 2 đầu (Double-end stud) là giải pháp liên kết đặc thù, cho phép kẹp chặt các mặt bích siêu dày hoặc tạo điểm neo vào thân máy mà không cần đai ốc ở cả hai phía.
Sản phẩm gu zông mạ kẽm nổi bật với chi phí tối ưu và khả năng chịu tải trọng cực lớn. Bài viết này sẽ phân tích các lớp mạ bảo vệ, tiêu chuẩn bước ren và cung cấp bảng tra cứu kích thước chi tiết để các kỹ sư dễ dàng lập dự toán vật tư.
⚙️ 1. Cấu Tạo Và Cơ Chế Hoạt Động Của Gu Zông

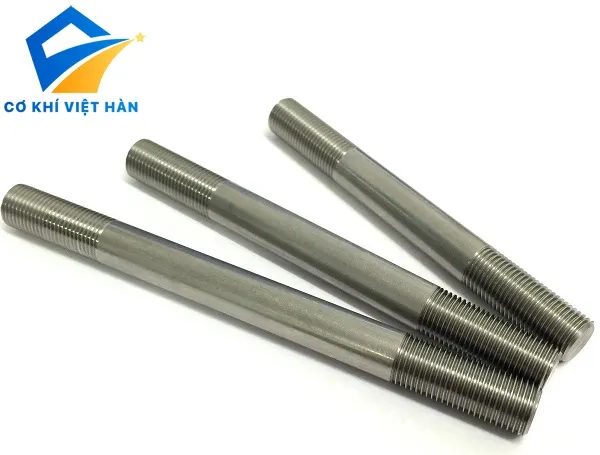

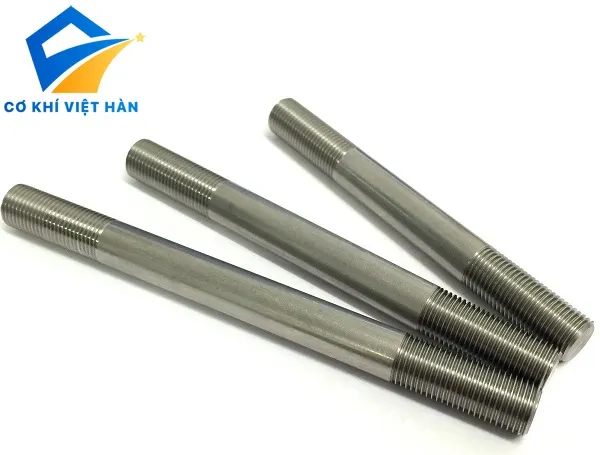

1.1. Thiết kế trụ tròn, ren hai đầu
Gu zông có cấu tạo là một thanh thép hình trụ thẳng. Đặc điểm nhận diện cốt lõi là hai đầu của thanh thép được tiện ren hệ mét, trong khi phần giữa (thân) được để trơn, không có ren. Thiết kế này giúp tiết kiệm thời gian vặn đai ốc, đồng thời phần thân trơn đóng vai trò như một trục định vị cực kỳ chắc chắn, chống xô lệch cho các mặt bích.
1.2. Phân loại theo chiều dài đoạn ren
Dựa vào yêu cầu kỹ thuật, gu zông ren 2 đầu thường được chia làm hai dạng chính:
- Ren 2 đầu bằng nhau (DIN 938/939 tương đương): Đoạn taro ren ở hai đầu có chiều dài hoàn toàn bằng nhau, thường dùng để ghép nối hai mặt bích đường ống (Flange joint).
- Ren 2 đầu lệch nhau: Một đầu có đoạn ren ngắn (để vặn chết vào thân lốc máy động cơ), đầu còn lại có đoạn ren dài hơn (để bắt xuyên qua chi tiết khác và siết ê-cu).
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Công Nghệ Xử Lý Bề Mặt (Mạ Kẽm) Cho Thép Carbon
Được sản xuất chủ yếu từ phôi thép carbon cường độ cao (cấp bền 4.8, 5.6, 8.8, 10.9), gu zông cần lớp áo giáp mạ kẽm để chống lại sự oxy hóa từ môi trường.
2.1. Gu zông mạ kẽm điện phân (Xi trắng / mạ kẽm lạnh)
Lớp kẽm mỏng (khoảng 15 – 20 micromet) được phủ lên bề mặt bằng phương pháp điện phân. Ưu điểm là bề mặt sáng bóng, ren rất trơn tru, không bị kẹt khi vặn ê-cu. Sản phẩm này phù hợp cho các hạng mục cơ điện trong nhà, hệ thống PCCC hoặc HVAC có mái che.
2.2. Gu zông mạ kẽm nhúng nóng (Hot Dip Galvanized – HDG)
Phôi thép được nhúng thẳng vào bể kẽm nóng chảy ở 450°C, tạo ra lớp màng bảo vệ siêu dày (lên tới 50 micromet). Nó chịu được mưa nắng và khí hậu khắc nghiệt ngoài trời. Tuy nhiên, lớp kẽm dày có thể làm “lấp” mất bước ren, do đó ê-cu đi kèm thường phải được taro ren rộng hơn một chút (Oversized nut) để vặn vừa.
📊 3. Bảng Tra Thông Số Kích Thước Gu Zông Tiêu Chuẩn

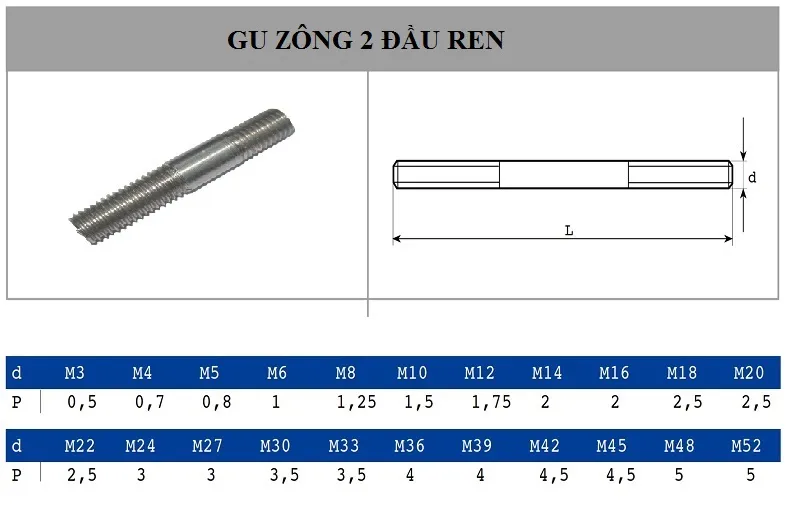

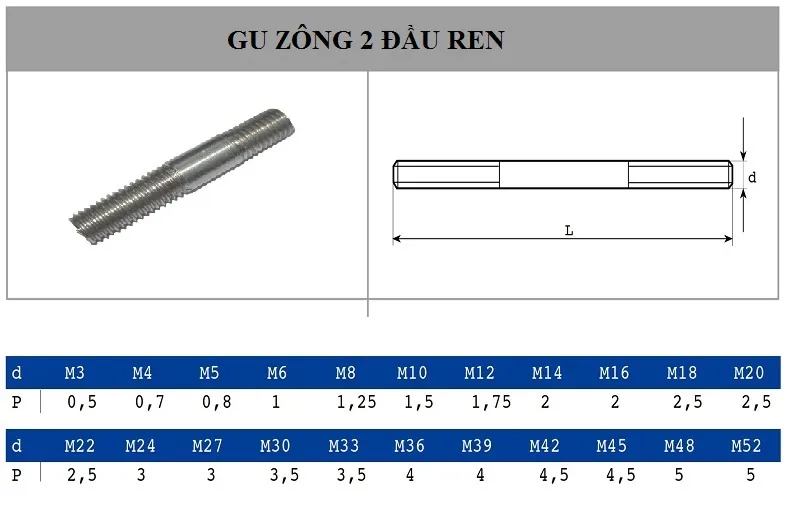

3.1. Ý nghĩa các thông số
Khi đặt hàng gu zông, bạn cần chỉ rõ 3 kích thước: d (đường kính ren), L (chiều dài tổng thể), và b (chiều dài đoạn ren ở mỗi đầu).
3.2. Bảng kích thước thông dụng hệ mét
Dưới đây là kích thước các dòng gu zông 2 đầu ren bằng nhau thường được ứng dụng trong lắp mặt bích:
| Cỡ ren (d) | Bước ren (P) | Chiều dài tổng (L) | Chiều dài đoạn ren (b) |
|---|---|---|---|
| M8 | 1.25 mm | 40mm – 100mm | 15mm – 25mm |
| M10 | 1.5 mm | 50mm – 120mm | 20mm – 30mm |
| M12 | 1.75 mm | 60mm – 150mm | 25mm – 35mm |
| M16 | 2.0 mm | 80mm – 200mm | 35mm – 45mm |
| M20 | 2.5 mm | 100mm – 250mm | 40mm – 50mm |
| M24 | 3.0 mm | 120mm – 300mm | 50mm – 60mm |
🏗️ 4. Kỹ Thuật Lắp Ráp Gu Zông Mặt Bích Ống Nước
4.1. Lắp đặt so le đối xứng
Khi sử dụng gu zông để ép mặt bích van nước hoặc đường ống PCCC, nguyên tắc sống còn là phải siết lực đối xứng theo hình ngôi sao. Không bao giờ vặn chặt hoàn toàn một con gu zông rồi mới chuyển sang con bên cạnh. Điều này sẽ làm mặt bích bị vênh, gioăng cao su (Gasket) bị xẹp không đều dẫn đến xì nước hoặc khí áp lực cao.
4.2. Khống chế đoạn ren thừa
❓ 5. Hỏi Đáp Về Gu Zông Cơ Khí (FAQ)
5.1. Gu zông (Double-end stud) và Ty ren (Threaded rod) khác nhau chỗ nào?
Ty ren là thanh thép được taro ren chạy suốt từ đầu này sang đầu kia (Full thread) và thường dài 1 mét, 2 mét hoặc 3 mét để treo trần. Ngược lại, Gu zông chỉ có ren ở 2 đầu, phần giữa trơn nhẵn (Plain shank) và thường có chiều dài cố định ngắn hơn (từ 40mm đến 300mm) dùng để kẹp mặt bích.
5.2. Gu zông cấp bền 8.8 có màu gì?
Nếu không mạ, gu zông 8.8 có màu đen đặc trưng của thép carbon cường độ cao (bề mặt phủ oxit đen). Nếu yêu cầu chống rỉ, nhà sản xuất sẽ mang đi mạ kẽm điện phân (chuyển sang màu trắng xanh) hoặc mạ nhúng nóng (màu xám bạc sần).
5.3. Nhà xưởng của tôi cần gu zông M30 dài 400mm, có hàng sẵn không?
Với các kích thước siêu lớn (M27, M30, M36) hoặc chiều dài phi tiêu chuẩn, Cơ Khí Việt Hàn hoàn toàn có thể gia công cắt tiện theo đúng bản vẽ của khách hàng trong thời gian cực nhanh nhờ hệ thống máy tiện CNC hiện đại tại xưởng.
