Ê Cu Khóa Nhựa Liền Long Đen DIN 6926: Cấu Tạo & Lắp Đặt

1. Tổng quan về ê cu khóa nhựa liền long đen DIN 6926

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Ê cu khóa nhựa liền long đen DIN 6926 là dòng đai ốc tự hãm có vành rộng. Trong thương mại, chi tiết còn gọi là đai ốc khóa nhựa liền long đen hoặc êcu khóa nhựa DIN 6926. Nhiều kỹ sư cũng gọi sản phẩm là đai ốc tự hãm có mặt bích hoặc êcu mặt bích có vòng nylon. Tài liệu tiếng Anh định danh phụ kiện là Flange Lock Nut hoặc Nylon Insert Flange Nut.

Sản phẩm kết hợp chức năng của đai ốc lục giác, vòng đệm phẳng và vòng hãm ren. Nhờ thiết kế tích hợp liền khối, người thợ giảm bớt thao tác lắp long đen rời. Phụ kiện được sử dụng phổ biến trong lắp ráp máy móc, ô tô và kết cấu cơ khí.

1.2. Đặc điểm nhận diện so với đai ốc thông thường

Điểm nhận diện rõ nhất của DIN 6926 nằm ở hai đầu của viên đai ốc. Phía đáy đai ốc mở rộng thành một vành tròn phẳng đóng vai trò bề mặt tựa. Phía đỉnh đai ốc có phần cổ kim loại uốn ôm giữ một vòng chèn phi kim. Ở tâm đai ốc là lỗ ren trong được gia công để lắp với bu lông tương thích.

Cấu trúc hai đầu khác biệt buộc người thợ phải lắp đúng chiều quy định khi vặn. Mặt bích rộng luôn hướng xuống bề mặt bản mã, còn đầu có vòng nhựa hướng ra ngoài. Việc nhận diện đúng hình dáng giúp phân biệt nhanh chi tiết với các loại đai ốc khác.

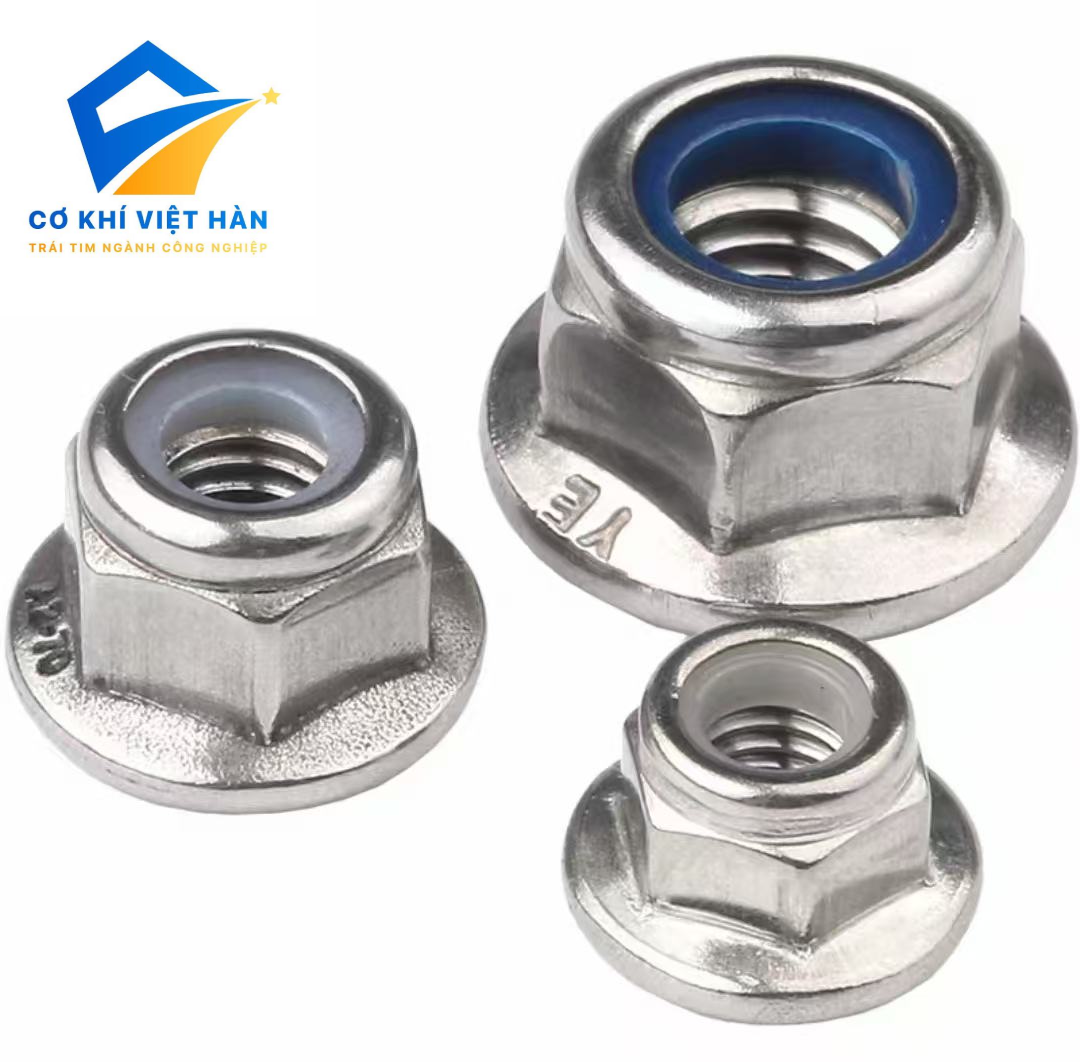

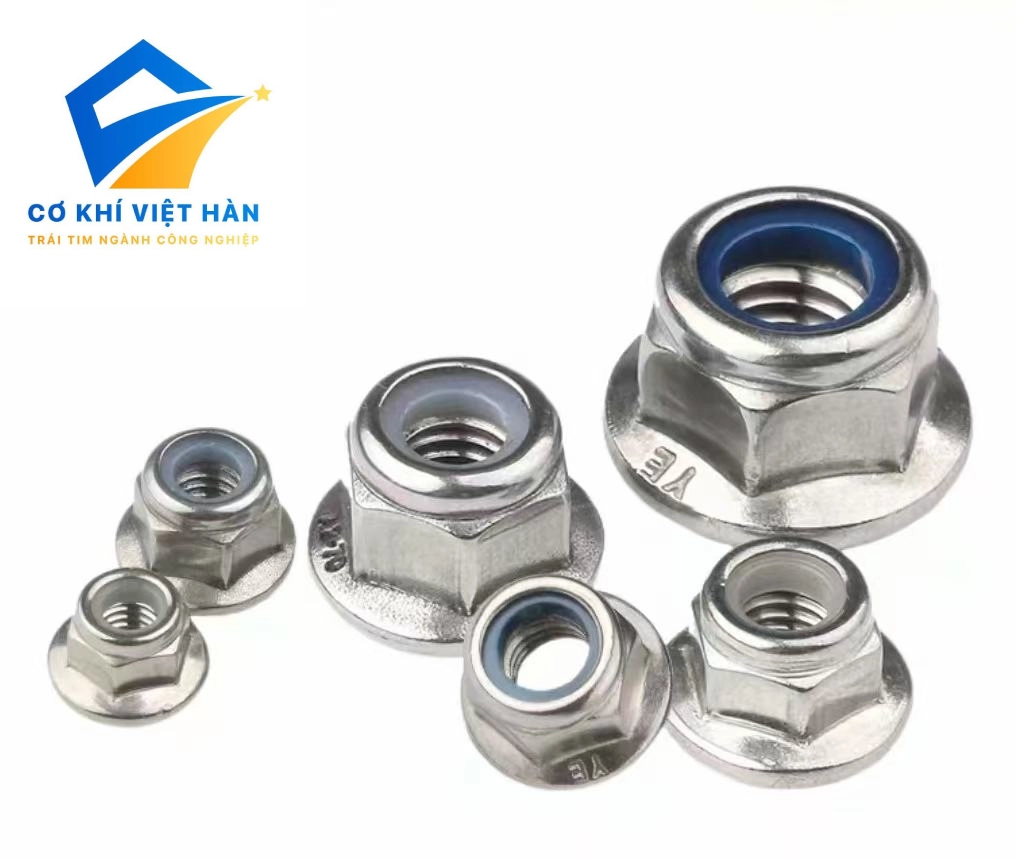

**Ê cu khóa nhựa liền long đen tiêu chuẩn DIN 6926**

2. Cấu tạo chi tiết và nguyên lý khóa ren

2.1. Cấu tạo thân lục giác, mặt bích và vòng chèn

Cấu tạo sản phẩm gồm phần thân đai ốc lục giác sáu cạnh để đặt dụng cụ siết. Phía dưới thân là phần mặt bích liền thân có đường kính lớn hơn chiều rộng giác. Mặt dưới của vành bích thường phẳng nhẵn hoặc có khía răng cưa tùy mẫu thực tế. Không mặc định mọi sản phẩm đều có răng cưa nếu chưa kiểm tra bản vẽ cụ thể.

Phía trên đỉnh lục giác là khoang chứa vòng chèn phi kim loại nằm đồng trục lỗ ren. Đường kính trong của vòng chèn này nhỏ hơn đường kính ngoài của ren bu lông. Không mặc định mọi vòng chèn đều làm từ nylon nếu chưa xác minh tài liệu sản phẩm.

2.2. Nguyên lý tạo lực cản và vai trò của mặt bích liền

Khi vặn đai ốc vào bu lông, các vòng ren đầu tiên đi qua phần ren kim loại. Khi đỉnh bu lông chạm tới vòng chèn phi kim loại, người thợ cần dùng lực vặn lớn hơn. Đỉnh ren bu lông sẽ ép biến dạng đàn hồi vòng chèn để tạo đường ren dẫn hướng. Vòng chèn ôm sát vào sườn ren bu lông, tạo lực cản ma sát hạn chế tự xoay.

Đồng thời, mặt bích liền thân giúp tăng diện tích tiếp xúc lên bề mặt chi tiết lắp ghép. Lực kẹp dọc trục được phân bổ rộng hơn so với đai ốc lục giác thông thường cùng cỡ. Tuy nhiên, không khẳng định sản phẩm có thể ngăn chặn tự tháo lỏng tuyệt đối trong mọi điều kiện. Hiệu quả khóa thực tế phụ thuộc vào thiết kế, tình trạng ren và nhiệt độ làm việc.

>>>Tham khảo thêm các sản phảm inox:

3. Tiêu chuẩn DIN 6926 và các tiêu chuẩn liên quan

3.1. Trạng thái hiệu lực của tiêu chuẩn DIN 6926

Trong hồ sơ kỹ thuật, mã DIN 6926 từng quy định dòng đai ốc mặt bích có vòng chèn. Tuy nhiên, tiêu chuẩn DIN 6926 gốc của Đức hiện nay đã chính thức bị rút lại hiệu lực. Mặc dù đã rút lại, tên gọi DIN 6926 vẫn được dùng rất phổ biến trong thương mại. Các nhà máy và đơn vị cung ứng vẫn dùng mã này để định danh nhanh dòng sản phẩm.

Người mua không đồng nhất mã thương mại DIN 6926 với mọi loại đai ốc khóa nhựa khác. Khi lập hồ sơ nghiệm thu dự án đòi hỏi tiêu chuẩn hiện hành, cần lưu ý điểm này. Kỹ sư cần kiểm tra xem bản vẽ thiết kế đang viện dẫn theo bộ tiêu chuẩn nào.

3.2. Đối chiếu DIN EN 1663, DIN EN 1666 và ISO 7043

Sau khi DIN 6926 rút lại, hệ thống tiêu chuẩn châu Âu chuyển sang dùng DIN EN 1663. Tiêu chuẩn DIN EN 1663 quy định đai ốc mặt bích có vòng chèn phi kim với ren bước thô. Đối với dòng sản phẩm tương ứng dùng ren bước mịn, tiêu chuẩn áp dụng là DIN EN 1666. Ở phạm vi quốc tế, tiêu chuẩn liên quan hiện nay là ISO 7043:2012.

Cần lưu ý không khẳng định các tiêu chuẩn trên hoàn toàn tương đương về mọi kích thước. Giữa DIN 6926 cũ, DIN EN 1663 và ISO 7043 có thể có khác biệt nhỏ về chiều cao. Khi đặt hàng thay thế, bộ phận kỹ thuật phải đối chiếu đúng phiên bản, bước ren và bản vẽ.

4. Thông số kỹ thuật của ê cu khóa nhựa liền long đen DIN 6926

4.1. Bảng tóm tắt thông số kỹ thuật cơ bản

Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra của sản phẩm:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên và kiểu sản phẩm	Ê cu khóa nhựa liền long đen; lục giác có mặt bích và vòng chèn.
Tiêu chuẩn tham chiếu	Ký hiệu thương mại DIN 6926; liên quan DIN EN 1663, EN 1666, ISO 7043.
Vật liệu hai bộ phận	Thép hoặc inox cho thân đai ốc; vòng chèn phi kim theo mẫu thực tế.
Thông số phần ren	Đường kính ren danh nghĩa (d) và bước ren (P) hệ mét bước thô hoặc mịn.
Kích thước hình học	Chiều rộng lục giác (s), đường kính mặt bích, chiều cao thân (m) và tổng (h).
Bề mặt mặt bích	Mặt bích phẳng nhẵn hoặc có răng cưa tùy theo thiết kế sản phẩm.
Cấp bền và lớp phủ	Cấp tính chất, lớp mạ bảo vệ cần đối chiếu sản phẩm hoặc catalogue.
Nhiệt độ và chứng nhận	Giới hạn nhiệt độ vòng chèn và chứng nhận đối chiếu tài liệu nhà sản xuất.

4.2. Lưu ý khi đọc kích thước và tra cứu dữ liệu

Khi đọc bảng quy cách, cần phân biệt kích thước ren M6, M8, M10, M12 với kích thước ngoài. Ký hiệu d là đường kính danh nghĩa của lỗ ren, còn s là khoảng cách hai mặt lục giác. Người dùng không được nhầm lẫn phần mặt bích liền của đai ốc với long đen rời lắp ngoài. Chiều cao tổng thể h luôn bao gồm cả phần vành kim loại giữ vòng chèn phía trên.

Không tự tạo bảng kích thước chi tiết khi chưa đối chiếu đúng catalogue hoặc tiêu chuẩn áp dụng. Người viết kỹ thuật không tự đưa ra giá trị mô-men siết, tải trọng hay nhiệt độ làm việc. Loại nhựa của vòng chèn, cấp tính chất và vật liệu thân phải lấy theo đúng tài liệu hãng.

5. Vật liệu chế tạo và giới hạn sử dụng

5.1. Vật liệu thân đai ốc và vật liệu vòng chèn

Thân của ê cu khóa nhựa liền long đen có thể được chế tạo từ nhiều nhóm vật liệu. Trong ngành cơ khí chế tạo máy và ô tô, thân đai ốc thường làm từ thép carbon. Bề mặt đai ốc thép thường được mạ kẽm điện phân hoặc phủ kẽm vảy để hạn chế gỉ. Bên cạnh đó, thị trường cũng cung cấp các phiên bản thân đai ốc làm bằng thép không gỉ.

Không mặc định thân đai ốc DIN 6926 luôn là inox 304 hoặc inox 316 nếu thiếu xác minh. Không tự gán cấp bền 8, 10 của thép hay cấp tính chất A2, A4 khi chưa có chứng chỉ. Phần vòng chèn phi kim thường làm từ vật liệu polime đàn hồi theo công bố của nhà máy.

5.2. Đặc điểm kỹ thuật và giới hạn nhiệt độ làm việc

Ưu điểm của đai ốc DIN 6926 là vòng chèn không làm hỏng bề mặt ren của bu lông. Mặt bích rộng giúp che phủ các lỗ khoan hơi rộng và phân tán áp lực nén tốt. Nếu dùng loại mặt bích phẳng, bề mặt sơn của bản mã ít bị trầy xước hơn loại có răng. Chi tiết giúp rút ngắn thời gian lắp ráp trên dây chuyền nhờ bớt được vòng đệm phẳng.

Tuy nhiên, giới hạn lớn nhất của sản phẩm nằm ở khả năng chịu nhiệt của vòng chèn phi kim. Trong môi trường nhiệt độ quá cao, vòng nhựa sẽ bị mềm chảy và mất lực cản khóa ren. Ở nhiệt độ âm quá sâu hoặc tiếp xúc hóa chất mạnh, vòng chèn có thể bị giòn nứt. Do đó, tuyệt đối không dùng sản phẩm vượt quá giới hạn nhiệt độ trong catalogue nhà sản xuất.

6. Phân biệt DIN 6926 với DIN 985, DIN 6923 và DIN 934

6.1. Sự khác biệt về cấu tạo hình học và chức năng

Trên thị trường có nhiều mã đai ốc lục giác có tên gọi và hình dáng khá giống nhau. Đai ốc DIN 985 cũng có vòng chèn phi kim loại tự hãm nhưng không có phần mặt bích liền. Khi dùng DIN 985 trên lỗ khoan rộng, người thợ thường phải lót thêm một chiếc long đen phẳng. Ngược lại, DIN 6926 đã tích hợp sẵn vành mặt bích rộng ở đáy thân đai ốc.

Trong khi đó, đai ốc DIN 6923 có phần mặt bích liền thân nhưng không có vòng chèn nhựa. Đai ốc lục giác thông thường DIN 934 hay ISO 4032 thì vừa không có bích vừa không có nhựa. Việc nắm rõ điểm khác biệt giúp bộ phận thu mua đặt đúng chủng loại theo bản vẽ.

6.2. Bảng đối chiếu các dòng đai ốc lục giác thông dụng

Bảng dưới đây tóm tắt sự khác nhau giữa DIN 6926 và các dòng đai ốc liên quan:

Mã tiêu chuẩn	Cấu tạo mặt đáy	Cơ cấu khóa ren	Đặc điểm sử dụng chính
DIN 6926 / ISO 7043	Có mặt bích liền thân.	Có vòng chèn phi kim loại.	Tăng diện tích tựa và hạn chế tự tháo lỏng.
DIN 985 / ISO 10511	Đáy lục giác phẳng thường.	Có vòng chèn phi kim loại.	Hạn chế tự tháo lỏng, thường cần kèm đệm phẳng.
DIN 6923 / ISO 4161	Có mặt bích liền thân.	Không có vòng chèn nhựa.	Phân bố lực ép rộng, lắp nhanh không cần đệm rời.
DIN 934 / ISO 4032	Đáy lục giác phẳng thường.	Ren thông thường, không khóa.	Liên kết cơ bản trong điều kiện tĩnh thông thường.

7. Ứng dụng thực tế và cách lựa chọn quy cách

7.1. Ứng dụng trong lắp ráp thiết bị và kết cấu cơ khí

Ê cu khóa nhựa liền long đen DIN 6926 được dùng nhiều trong ngành lắp ráp cơ khí và xe máy. Tại các vị trí bắt vỏ máy, khung gầm phụ và giá đỡ động cơ, rung động xuất hiện liên tục. Vòng chèn phi kim giúp giữ đai ốc không bị trôi tuột khỏi thân bu lông khi máy chạy. Phần mặt bích giúp ép giữ các tấm kim loại mỏng hoặc lỗ đột rãnh dài ổn định.

Sản phẩm cũng xuất hiện trong lắp đặt băng tải, máy nông nghiệp, tủ bảng điện và quạt công nghiệp. Với các thiết bị ngoài trời hoặc ngành thực phẩm, phiên bản thân inox thường được ưu tiên chọn. Tuy nhiên, không khẳng định sản phẩm thích hợp với mọi liên kết chịu rung động nặng hay nhiệt cao.

7.2. Cách chọn đường kính ren, vật liệu và tiêu chuẩn

Khi lựa chọn đai ốc DIN 6926, bước đầu tiên là xác định đúng đường kính và bước ren bu lông. Nếu bu lông dùng ren bước thô hệ mét thì phải chọn đai ốc có bước ren thô tương ứng. Trường hợp bu lông có bước ren mịn, người mua cần đối chiếu sang dòng tiêu chuẩn DIN EN 1666. Tiếp theo, cần kiểm tra không gian quanh lỗ bắt ốc để đảm bảo đường kính mặt bích không bị cấn.

Về vật liệu, hãy chọn chất liệu thân đai ốc đồng bộ với chất liệu và cấp bền của bu lông. Đồng thời, kiểm tra xem bề mặt chi tiết ghép cần loại mặt bích trơn nhẵn hay mặt bích có răng. Cuối cùng, đánh giá nhiệt độ môi trường làm việc để đảm bảo an toàn cho vòng chèn phi kim.

8. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua

8.1. Quy trình lắp đặt và kiểm tra liên kết

Để lắp đặt ê cu khóa nhựa liền long đen DIN 6926 đúng kỹ thuật, cần thực hiện như sau:

Chọn đúng đai ốc có đường kính ren và bước ren ăn khớp với thân bu lông.
Kiểm tra tình trạng ren bu lông sạch sẽ, không có bavia sắc làm rách hỏng vòng chèn.
Đặt mặt bích của đai ốc hướng về bề mặt chi tiết ghép, đầu có vòng chèn hướng ra ngoài.
Vặn mồi bằng tay cho đến khi ren bu lông chạm vào vòng chèn, sau đó dùng cờ lê siết.
Siết đai ốc theo đúng hướng dẫn kỹ thuật cho đến khi phần ren bu lông nhô qua khỏi vòng chèn.

Sau khi siết xong, cần kiểm tra mặt bích đã áp phẳng vào bản mã và đủ số vòng ren nhô ra.

8.2. Lỗi thường gặp, lưu ý tái sử dụng và thông tin đặt mua

Lỗi thường gặp khi lắp đặt là dùng bu lông quá ngắn khiến đầu ren không đi hết qua vòng chèn. Khi đó, vòng nhựa không ôm hết chu vi ren nên khả năng chống tháo lỏng bị giảm mạnh. Một lỗi khác là dùng súng bắn ốc tốc độ quá cao làm sinh nhiệt gây chảy hỏng vòng nhựa. Ngoài ra, không mặc định đai ốc có thể tái sử dụng nhiều lần mà vẫn giữ nguyên lực khóa ban đầu.

Khi đặt mua hàng, bộ phận vật tư cần cung cấp rõ cỡ ren, bước ren và mã tiêu chuẩn yêu cầu. Hãy nêu rõ vật liệu thân đai ốc (thép mạ kẽm hay inox), cấp bền và kiểu bề mặt mặt bích. Nếu có bản vẽ kỹ thuật hoặc yêu cầu chứng chỉ chất lượng, hãy gửi kèm để đối chiếu chính xác.

Chú ý khi lựa chọn và sử dụng ê cu khóa nhựa liền long đen DIN 6926

Nguyên tắc nhận diện, tiêu chuẩn và kiểm soát lắp đặt

Nhận diện đúng sản phẩm là đai ốc lục giác có mặt bích liền và vòng chèn phi kim loại.
Phân biệt rõ DIN 6926 với đai ốc tự hãm không bích DIN 985 và đai ốc mặt bích không nhựa DIN 6923.
Lưu ý tiêu chuẩn DIN 6926 đã rút lại; cần đối chiếu DIN EN 1663, DIN EN 1666 hoặc ISO 7043 khi cần.
Không mặc định thân đai ốc luôn làm bằng inox hoặc mặt bích luôn có khía răng cưa.
Không khẳng định vòng chèn ngăn tự tháo lỏng tuyệt đối hoặc chịu được môi trường nhiệt độ cao.
Đảm bảo phần ren có chiều dài đầy đủ của bu lông phải vặn xuyên qua hết chiều dày vòng chèn.
Không mặc định đai ốc khóa nhựa có thể tháo ra lắp lại nhiều lần mà không suy giảm lực cản.
Đối chiếu trực tiếp sản phẩm thực tế, bản vẽ hoặc catalogue nhà sản xuất trước khi đưa vào lắp đặt.
