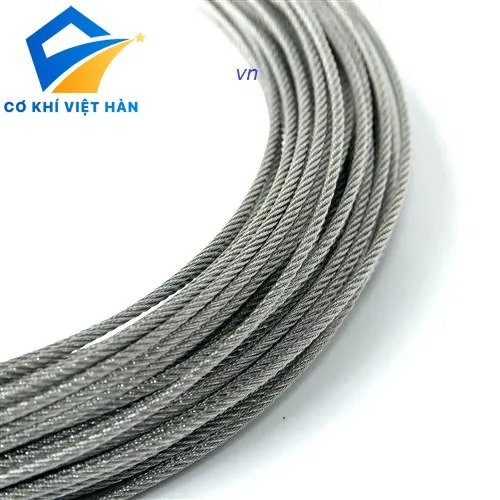

Dây Cáp Inox: Bóc Tách Khối Lượng QS, Thử Tải & Quản Lý Hao Hụt

Trong quản lý dự án xây dựng viễn thông và cẩu tháp nâng hạ. Dây cáp inox gánh vác sứ mệnh neo giằng chống lại cuồng phong bão táp. Nó là linh hồn của sự ổn định kết cấu.

Kỹ sư QS bóc tách sai chiều dài sẽ làm trụ tháp bị nghiêng ngả. Kỹ sư QA/QC nghiệm thu cáp thiếu ly sẽ làm sập tháp truyền hình. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ toàn bộ quy trình này. Chúng tôi sẽ hướng dẫn bóc tách dây cáp và test kéo đứt chuẩn quốc tế.

1. Kỹ thuật bóc tách khối lượng dây cáp (QS)

Bóc tách dây cáp không đơn giản là lấy thước đo mặt bằng 2D. Kỹ sư QS phải tính toán chiều dài không gian 3D cực kỳ phức tạp.

1.1. Tính toán chiều dài neo giằng theo Pytago

Dây cáp neo trụ ăng ten thường được kéo chéo từ đỉnh tháp xuống mặt đất. QS phải biết chiều cao điểm neo trên tháp và khoảng cách móng neo dưới đất. Áp dụng định lý hình học Pytago để tính ra chiều dài cạnh huyền. Đó chính là chiều dài đoạn cáp kéo căng bay lơ lửng trên không trung.

1.2. Bóc tách hao hụt khi luồn bẹn cáp (Thimble)

Cáp không thể tự móc vào bu lông neo dưới nền bê tông. Nó phải được luồn uốn vòng qua một chiếc lót bẹn cáp hình giọt nước. Quá trình uốn vòng ngược lại này tiêu tốn khoảng 30cm đến 50cm chiều dài sợi cáp. QS quên bóc tách đoạn gập ngược này sẽ khiến sợi cáp bị hụt, không với tới móng.

1.3. Bóc tách đồng bộ hệ sinh thái phụ kiện

Sợi cáp trần trụi hoàn toàn vô dụng nếu thiếu phụ kiện căng kéo đi kèm. QS phải đếm đủ số lượng Tăng đơ (Turnbuckle) để siết căng sợi cáp. Đếm số lượng Khóa cáp (Wire rope clip) để siết chặt đầu cáp gập ngược. Đừng quên Ma ní (Shackle) để móc nối linh hoạt vào các bản mã thép.

1.4. Lập bảng BOM vật tư cáp minh bạch

Bảng BOM (Bill of Materials) gửi cho phòng thu mua phải tuyệt đối rõ ràng. Phải ghi rõ: “Dây cáp Inox 304, cấu trúc 7×19, đường kính phi 10mm”. Tuyệt đối không được ghi chung chung là “Cáp lụa phi 10”. Ghi sai cấu trúc bện cứng (1×19) hay bện dẻo (7×19) sẽ phá hỏng biện pháp thi công.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Nguyên nhân thất thoát dây cáp trên công trường

Dự toán cáp luôn bị đội vốn lên hàng chục phần trăm so với bản vẽ. Hàng ngàn mét cáp đắt tiền bốc hơi đi đâu trên công trình rộng lớn?

2.1. Thảm họa hao hụt đầu mẩu (Offcuts)

Nhà thầu thường mua cáp theo cuộn nguyên thùng (Rulo) dài 1000 mét. Thợ thi công cứ kéo ra cắt lắt nhắt theo cảm tính đo đạc tay. Cuối cùng, trong cuộn rulo sẽ dư ra những đoạn cáp mẩu ngắn 2 mét hoặc 3 mét. Những đoạn mẩu này quá ngắn để neo giằng tháp, bị vứt bỏ thành phế liệu sắt vụn.

2.2. Lỗi cắt làm bung xòe tao cáp (Bird Caging)

Thợ dùng máy cắt góc đá mài để cắt cáp mà không quấn băng dính hãm trước. Các sợi thép tăm siêu nhỏ bị đứt sẽ tự động bung xòe ra như bông hoa. Đầu cáp xòe to không thể luồn lọt qua lỗ của chiếc tăng đơ hay khóa cáp được. Thợ buộc phải vứt bỏ đoạn cáp hỏng đó đi và cắt lùi lại một đoạn khác.

2.3. Lỗi siết khóa cáp sai quy trình kỹ thuật

Sử dụng khóa cáp (cóc kẹp cáp) đòi hỏi thợ phải siết bu lông cực kỳ chuẩn xác. Nhiều thợ siết quá bạo lực làm dập nát bẹp dúm các tao cáp bên trong. Sợi cáp bị đứt ngầm các sợi tăm tơ, mất đi khả năng chịu tải. Giám sát phát hiện sẽ bắt tháo bỏ cắt vứt đi toàn bộ đoạn cáp dập nát đó.

2.4. Rủi ro mất cắp phụ kiện kim loại màu

Cuộn cáp to rất nặng khó bưng bê, nhưng phụ kiện thì cực kỳ nhỏ gọn. Tăng đơ, khóa cáp, ma ní inox 304 có giá trị bán lại rất cao. Thợ thuyền bốc vác bỏ túi vài chiếc khóa cáp mang ra ngoài bán phế liệu rất dễ dàng. Sự lỏng lẻo của bảo vệ kho bãi khiến dòng tiền nhà thầu chảy máu ròng rã.

3. Kỹ thuật kiểm soát định mức hao hụt tại kho

Để bảo vệ lợi nhuận, Chỉ huy trưởng phải thiết lập kỷ luật thép tại kho bãi. Quản lý hao hụt cáp inox là một nghệ thuật tối ưu ngân sách.

3.1. Chiến thuật đặt hàng ép cốt cắt sẵn (Pre-cut)

Để triệt tiêu hoàn toàn rủi ro hao hụt đầu mẩu phế liệu tại công trường. QS hãy tổng hợp chính xác chiều dài từng sợi cáp neo giằng cần dùng. Gửi bản vẽ cho nhà máy Cơ Khí Việt Hàn để ép cốt thủy lực và cắt chính xác ly từng ly. Hàng về đến công trường không dư một centimet nào, thợ ráp vào tháp ăng ten ngay lập tức.

3.2. Cấp phát theo sơ đồ neo giằng (Rigging Plan)

Tuyệt đối không xuất nguyên cuộn rulo cáp 1000 mét cho thợ mang đi cắt tự do. Kỹ sư kết cấu phải nộp sơ đồ biện pháp neo giằng (Rigging Plan) cho từng trụ tháp. Kho chỉ đo và xuất cấp đúng số mét cáp thể hiện trên bản vẽ đó. Xuất cấp đồng bộ đếm từng chiếc tăng đơ và lót bẹn cáp đi kèm.

3.3. Thu hồi và tận dụng đầu mẩu cáp ngắn

Với các đoạn cáp mẩu còn dư lại từ 2 mét đến 5 mét, tuyệt đối không vứt bỏ. Thủ kho phải gom chúng lại treo cẩn thận lên một chiếc giá sắt riêng biệt. Khi có nhu cầu làm sling cẩu hàng nhẹ hoặc neo giữ máy bơm chìm hầm ngầm. Hãy đem các đoạn mẩu này ra bấm chì sử dụng để tận dụng tối đa vật tư.

3.4. Phạt tài chính nếu siết hỏng khóa cáp

Để rèn ý thức thợ thi công tránh siết bẹp dập nát tao cáp bừa bãi. Kho bãi phải áp dụng quy định đền bù vật tư cực kỳ cứng rắn. Thợ làm hỏng đoạn cáp nào, phải mang đoạn phế liệu đó về trình báo thủ kho. Số tiền mua cáp mới sẽ bị trừ thẳng vào tiền công khoán thi công của tổ đội đó.

4. Quy trình nghiệm thu chất lượng dây cáp (QA/QC)

Khi cuộn Rulo cáp cập bến, Kỹ sư hồ sơ (QA/QC) phải ra mặt kiểm định gắt gao. Cáp ăn bớt vật liệu sẽ xé đứt gãy làm sập toàn bộ công trình.

4.1. Kiểm tra hồ sơ CO, CQ và Mill Test Report

Mọi cuộn cáp nâng hạ neo giằng bắt buộc phải có đầy đủ chứng nhận nguồn gốc CO. Đi kèm là chứng chỉ CQ xác nhận mác thép và cấu trúc bện xoắn. Đặc biệt quan trọng là Phiếu kết quả kiểm định thử tải (Mill Test Report) từ nhà máy sản xuất. Giám sát sẽ kiểm tra mã số cuộn cáp in trên Rulo gỗ để đối chiếu.

4.2. Đo dung sai đường kính phủ bì (Outer Diameter)

Đây là khâu các nhà cung cấp giá rẻ hay gian lận để bớt xén kim loại nhất. Kỹ sư QC dùng thước kẹp điện tử Panme đo đường kính ngoài cùng của sợi cáp. Cáp chuẩn phi 12mm phải đạt độ dày phôi kim loại đúng 12.0mm. Nếu đo chỉ đạt 10.5mm (hàng thiếu ly lừa đảo), sợi cáp đó sẽ đứt ngay khi có bão lớn.

4.3. Kiểm tra ngoại quan cấu trúc bện xoắn (Lay Type)

Dây cáp bện từ hàng chục sợi thép tăm siêu nhỏ đan xoắn ốc vào nhau. QC phải vạch sợi cáp ra soi đèn pin kiểm tra kỹ bề mặt các tao cáp (Strands). Các tao cáp phải ôm khít lấy nhau, bóng láng, không bị đứt xù lông nhím lởm chởm. Nếu phát hiện một sợi tăm bị đứt xòe ra ngoài, cuộn cáp đó bị lỗi kỹ thuật sản xuất.

4.4. Bắn máy quang phổ kiểm định mác thép (PMI)

Giám sát dự án không bao giờ tin tưởng hoàn toàn vào lớp mạ bóng bẩy bên ngoài. Họ sẽ dùng máy bắn quang phổ tia X cầm tay quét trực tiếp lên bó cáp kim loại. Máy sẽ phân tích và hiển thị tỷ lệ nguyên tố Niken và Crom bên trong. Giúp loại bỏ 100% rủi ro nhà cung cấp trà trộn cáp sắt mạ kẽm vào lô cáp inox 304.

5. Kỹ thuật thử tải kéo đứt cáp thép (Tensile Test)

Nghiệm thu bằng mắt chưa đủ để chứng minh khả năng neo giằng bão tố. Chủ đầu tư sẽ yêu cầu mang cáp đi test tải trọng phá hủy tại phòng thí nghiệm Lab.

5.1. Chuẩn bị mẫu test ép cốt hai đầu

Giám sát tư vấn sẽ chỉ định cắt ngẫu nhiên một đoạn cáp dài 1.5 mét từ cuộn Rulo. Đoạn cáp này sẽ được đem đi ép cốt nhôm thủy lực tạo thành hai vòng khuyên ở hai đầu. Mẫu được đánh mã số, niêm phong chữ ký của kỹ sư nhà thầu và ban quản lý dự án.

5.2. Máy kéo nén vạn năng thủy lực

Tại trung tâm đo lường, hai vòng khuyên của đoạn cáp được móc vào hai ngàm máy kéo vạn năng. Máy bơm thủy lực sẽ tạo ra lực kéo giãn hai đầu sợi cáp ra xa nhau một cách bạo liệt. Cảm biến điện tử sẽ liên tục ghi nhận đồ thị lực kéo (Newton) và độ giãn dài (mm).

5.3. Ghi nhận vị trí đứt gãy phá hủy

Khi lực kéo tăng vọt đến giới hạn cực đại, cấu trúc bện xoắn sẽ bắt đầu đứt gãy. Từng sợi thép tăm (Wire) sẽ đứt bật ra phát ra những tiếng kêu “Pắc Pắc” chát chúa. Cuối cùng, toàn bộ tao cáp sẽ đứt lìa lòi ruột ra ngoài. Nếu cáp tuột khỏi ống cốt nhôm trước khi đứt thân thép, bài test thất bại do lỗi ép cốt kém.

5.4. Đối chiếu giới hạn đứt gãy (Breaking Load)

Mức lực lớn nhất ghi nhận được ngay trước khi đứt vụn gọi là lực đứt gãy phá hủy. Nếu thông số lực kéo thực tế này lớn hơn thông số WLL thiết kế đã đệ trình. Lô cuộn cáp inox đó chính thức vượt qua bài kiểm tra độ bền kéo và được phép đưa vào thi công hiện trường.

6. Giải pháp Tối ưu chi phí vật liệu (Value Engineering)

Kỹ sư QS giỏi phải biết chọn đúng mác thép inox và cấu trúc cho từng môi trường. Việc này giúp nhà thầu cắt giảm hàng tỷ đồng tiền mua vật tư.

6.1. Dùng cáp bọc nhựa PVC cho lưới an toàn ban công

Hệ thống cáp giăng an toàn ban công chung cư hay lưới cầu thang không chịu tải trọng quá lớn. QS không cần mua cáp inox trần đắt đỏ. Hãy đề xuất dùng cáp thép mạ kẽm bọc một lớp nhựa dẻo PVC trong suốt bên ngoài. Lớp nhựa bảo vệ cáp không gỉ sét, trơn láng an toàn cho trẻ em mà giá thành lại siêu rẻ.

6.2. Dùng cáp Inox 201 cho hệ thống kéo hàng trong xưởng

Inox 304 rất đắt đỏ, dùng bừa phứa sẽ làm thâm hụt dòng tiền của dự án. Với hệ thống cáp kéo Pa lăng nằm trong nhà xưởng sản xuất có mái che kín râm mát. Không có mưa hắt để kích hoạt phản ứng ăn mòn kim loại gỉ sét. QS hãy mạnh dạn đề xuất dùng Cáp Inox 201 cứng khỏe để tiết kiệm ngay 30% ngân sách.

6.3. Dùng cáp Inox 316 cho tháp ăng ten ven biển

Cột phát sóng viễn thông nằm sát bờ biển chịu hơi muối Clorua mặn chát tàn phá ngày đêm. Hoặc cáp dùng kéo thùng ngâm hóa chất trong xưởng xi mạ kẽm công nghiệp. Inox 304 cũng sẽ bị ăn mòn rỗ hóa học làm đứt gãy sợi tăm ngay lập tức. Bắt buộc phải chi tiền mua Cáp Inox 316 siêu cấp kháng muối biển để bảo vệ tính mạng công trình.

6.4. Tối ưu cấu trúc cáp: 1×19 vs 7×7 vs 7×19

Nếu cáp chỉ dùng để kéo căng neo giằng trụ tháp tĩnh nằm im lìm. QS hãy bóc tách mua cấu trúc 1×19 (siêu cứng, chịu lực đứt cao nhất, giá rẻ nhất). Nếu cáp dùng để quấn qua ròng rọc máy tời điện nâng hạ liên tục. Bắt buộc phải mua cấu trúc 7×19 (siêu dẻo dai, chống mỏi uốn đứt tăm cực tốt, giá đắt hơn). Mua sai cấu trúc sẽ phá hủy hệ thống tức thì.

7. Quy trình bảo quản và lưu kho cuộn cáp Rulo

Bảo quản sai cách làm cáp inox dính bùn đất, xoắn rối vào nhau. Khi đem ra kéo căng sẽ gây mất an toàn lao động nghiêm trọng và kẹt ròng rọc.

7.1. Chống mạt sắt khu vực gia công cắt hàn

Kho chứa cuộn Rulo cáp inox phải nằm cách ly hoàn toàn khu vực máy cắt mài sắt đen. Mạt sắt bay lơ lửng bám chặt vào các khe kẽ bện xoắn của sợi cáp. Gặp sương ẩm ban đêm, mạt sắt này sẽ gỉ đỏ rực lên làm ố vàng toàn bộ cuộn cáp. Giám sát nhìn thấy sẽ lập biên bản đình chỉ thi công vì nghi ngờ trà trộn hàng giả.

7.2. Kỹ thuật tháo cuộn cáp chống xoắn rối (Kinking)

Khi rút dây cáp ra khỏi cuộn Rulo bằng gỗ, thợ tuyệt đối không được kéo rút dọc từ tâm ra. Hành động này vô tình nạp thêm một lực vặn xoắn nội tại dọc trục vào trong sợi thép. Cáp sẽ bị xoắn tít thò lò lại (Kinking) và bị gập gãy cấu trúc bên trong. Bắt buộc phải luồn một trục sắt qua Rulo gỗ và rút cáp lăn tròn quay tít trên mặt đất.

7.3. Tránh để cáp cọ xát với hóa chất và bùn đất

Tuyệt đối không để đoạn cáp inox nằm lăn lóc dưới vũng sình lầy bùn đất công trường. Cát sỏi chui lọt vào bên trong lõi giữa các tao cáp đan xoắn nhau. Khi cáp chịu tải căng kéo bóp nghẹt, cát thạch anh biến thành lớp đá mài cưa đứt các sợi tăm kim loại từ bên trong. Cáp sẽ đứt ngầm âm thầm vô cùng nguy hiểm.

7.4. Bảo quản Tăng đơ và Khóa cáp đi kèm

Tăng đơ inox có các rãnh ren chịu lực vặn kéo cực kỳ lớn nên rất dễ bị hàn lạnh kẹt cứng. Thủ kho phải bôi một lớp mỡ bò chịu nước siêu nhẹ vào các rãnh ren này trước khi cấp phát. Cất khóa cáp và ma ní gọn gàng vào trong các khay nhựa khô ráo. Bảo vệ phụ kiện trơn tru giúp thợ trên cao thi công siết ốc nhẹ nhàng tốn ít sức lực.

8. Tại sao tổng thầu M&E chọn Cáp Inox Cơ Khí Việt Hàn?

Tìm mua lô cáp inox chuẩn cấu trúc chịu lực kéo đứt không hề dễ. Cơ Khí Việt Hàn tự hào là tổng kho nhập khẩu thiết bị nâng hạ cáp thép lớn nhất toàn quốc.

8.1. Cam kết cấu trúc cáp chuẩn đứt gãy phá hủy

Chúng tôi nhập khẩu trực tiếp các Rulo cáp thép inox từ những nhà máy luyện kim hàng đầu thế giới. Sợi cáp được bện xoắn tự động với độ căng đồng đều tuyệt đối trên mọi tao cáp. Đảm bảo sức chịu tải đứt gãy (Breaking Load) đạt ngưỡng cao nhất của tiêu chuẩn DIN quốc tế. Vững vàng gánh vác mọi trọng lượng neo giằng tháp siêu cao tầng.

8.2. Hệ thống máy dập ép cốt thủy lực trăm tấn

Để giải phóng áp lực gia công thủ công cho nhà thầu tại công trường. Chúng tôi sở hữu dàn máy ép cốt chì nhôm thủy lực công suất hàng trăm tấn tại xưởng. Nhận gia công bấm cáp tạo vòng khuyên Sling cẩu theo mọi chiều dài bản vẽ yêu cầu. Mối ép tròn đều bó sát bó chặt lõi thép, hiệu suất đầu nối đạt 95% lực kéo đứt nguyên bản.

8.3. 100% cuộn cáp đều có chứng chỉ thử tải an toàn

Chúng tôi hiểu rõ nỗi khổ của kỹ sư QA/QC khi làm hồ sơ nghiệm thu thanh toán giải ngân. Mọi cuộn cáp xuất kho đều đính kèm Phiếu kiểm định thử tải (Mill Test Certificate) rõ ràng minh bạch. Cam kết lô hàng đã vượt qua bài test kéo ép thủy lực nghiêm ngặt tại nhà máy. Đảm bảo pháp lý an toàn tuyệt đối cho nhà thầu thi công.

8.4. Báo giá tại xưởng cắt mét linh hoạt toàn quốc

Chúng tôi nhập khẩu nguyên container Rulo cáp hàng ngàn mét không qua trung gian nâng giá. Mức giá dây cáp inox khi đến tay nhà thầu luôn là mức giá đổ buôn sỉ thấp nhất. Hỗ trợ cắt lẻ theo từng mét yêu cầu của bản vẽ bóc tách thi công. Giao hàng xe tải cẩu thần tốc tới tận chân giàn giáo công trường trên mọi miền Tổ quốc.

9. Câu hỏi thường gặp của QS và QA/QC (FAQ)

9.1. Tại sao cáp nâng hạ Inox 304 lại hút nam châm rất mạnh?

Đây là thắc mắc kinh điển nhất của các kỹ sư tư vấn giám sát tại dự án. Quá trình kéo rút phôi thép thành sợi tăm siêu nhỏ và bện xoắn ép bạo liệt sinh ra ứng suất dư lớn. Sự biến dạng mạng tinh thể kim loại làm cho inox 304 tự động sinh ra từ tính. Bắt buộc phải dùng thuốc thử hóa học axit để kiểm định mác thép chứ tuyệt đối không dùng nam châm.

9.2. Lực siết khóa cáp (Wire rope clip) bao nhiêu là đủ an toàn?

Khóa cáp (cóc kẹp cáp) có một chiếc cùm hình chữ U và một bệ ốp (saddle). Quy tắc vàng là bệ ốp (saddle) luôn luôn phải nằm đè lên phần dây cáp dài chịu lực (Live end). Chữ U thít vào phần đầu cáp ngắn bị gập lại (Dead end). Phải dùng cờ lê lực (Torque Wrench) siết đai ốc đạt mức momen xoắn theo catalogue nhà sản xuất để không làm dập nát cáp.

9.3. Ép cốt chì nhôm hay dùng khóa cáp siết ốc thì tốt hơn?

Máy ép cốt thủy lực nén chặt ống kim loại bó chết hoàn toàn vào cấu trúc lõi cáp. Nó tạo ra một khối cứng vĩnh viễn với hiệu suất chịu tải an toàn đạt tới 95%. Khóa cáp siết ốc bằng tay thì chỉ dựa vào lực kẹp ma sát bu lông nên cực kỳ dễ bị trượt cáp tuột lỏng. Khóa cáp chỉ đạt hiệu suất khoảng 80% và chỉ nên dùng tạm thời linh hoạt trên công trường.

9.4. Dùng cáp Inox để làm tiếp địa chống sét được không?

Inox có điện trở suất cao hơn đồng và thép mạ kẽm nóng rất nhiều lần. Nó không phải là một vật liệu dẫn truyền dòng điện sét chạy xuống đất tốt. Nếu dùng cáp inox làm cáp tiếp địa, tia sét dòng điện hàng chục ngàn Ampe sẽ nung chảy đứt rụng sợi cáp ngay lập tức. Bắt buộc phải dùng cáp đồng trần hoặc cáp thép mạ kẽm nhúng nóng chuẩn tiếp địa.

9.5. Khách mua sỉ cáp inox dự án cần cung cấp thông tin gì?

Để phòng kinh doanh lên báo giá sỉ cực nhanh, bạn cần xác định chuẩn mác thép (201, 304, 316). Cung cấp đường kính phủ bì ngoài cùng của sợi cáp (Ví dụ cáp phi 8, phi 10, phi 12). Chỉ định mua loại cáp cấu trúc cứng hay dẻo (Cấu trúc 1×19, 7×7 hay 7×19). Cuối cùng, báo tổng số lượng mét dài hoặc số lượng Rulo cuộn dự kiến để xưởng chốt giá sỉ.
