Đai Xiết Inox (Cổ Dê): Kỹ Thuật Kẹp Ống Turbo & Lò Xo Hằng Số

Trong khoang động cơ ô tô và máy phát điện công nghiệp. Đai xiết inox (cổ dê) gánh vác các đường ống nước làm mát và khí nạp. Đây là môi trường làm việc vô cùng tàn khốc và khắc nghiệt.

Nhiều thợ máy đau đầu vì ống nước liên tục bị rò rỉ dù đã vặn chặt. Ống Turbo tăng áp luôn bị bục tuột khi nạp ga lớn. Nguyên nhân cốt lõi nằm ở sự co ngót nhiệt và chọn sai loại đai xiết. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ vấn đề này. Chúng tôi sẽ phân tích công nghệ đai kẹp lò xo hằng số đỉnh cao.

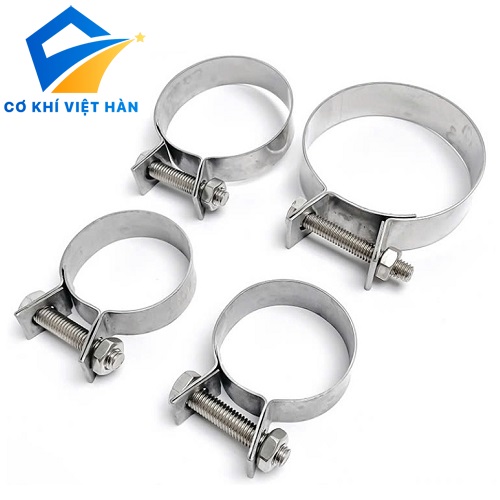

Đai xiết bu lông inox / Cổ dê bu lông inox

1. Bản chất sự phá hủy đai xiết trong khoang động cơ

Để kẹp ống không bị tuột, bạn phải hiểu rõ môi trường làm việc của nó. Nhiệt độ và rung động là hai kẻ thù không đội trời chung.

1.1. Sự giãn nở nhiệt của lõi kim loại

Ống cao su thường được lồng vào một ống cút nối bằng nhôm hoặc gang. Khi động cơ chạy, nhiệt độ có thể vọt lên hơn 100 độ C. Kim loại có hệ số giãn nở nhiệt rất lớn. Lõi nhôm sẽ nở phình ra, đẩy bành lớp ống cao su lên. Chiếc đai xiết inox bên ngoài sẽ bị căng cứng tột độ.

1.2. Sự co ngót vĩnh viễn của cao su (Cold Flow)

Khi nhiệt độ giảm xuống, lõi kim loại co lại kích thước ban đầu. Nhưng ống cao su lại không có khả năng đàn hồi co lại 100%. Áp lực tàn bạo trước đó đã làm cao su bị lún và mỏng đi vĩnh viễn. Hiện tượng biến dạng dẻo này được gọi là Cold Flow.

1.3. Lỗ hổng rò rỉ sinh ra khi nguội máy

Lõi kim loại co lại, cao su bị lún mỏng đi không phục hồi. Trong khi đó, chiếc đai xiết inox vẫn giữ nguyên đường kính đã vặn chết trước đó. Một khe hở vi mô sẽ xuất hiện giữa thành ống cao su và đai xiết. Đây là lý do máy nguội qua đêm thì nước làm mát lại rỉ giọt xuống sàn.

1.4. Tác động của rung động cao tần

Khoang máy không bao giờ đứng im. Động cơ đốt trong tạo ra những rung động với tần số cực kỳ phức tạp. Rung lắc liên tục làm rãnh ren của con ốc đai xiết bị trượt lên nhau. Ổ khóa đai xiết sẽ từ từ bị nới lỏng ra từng milimet một. Lực kẹp ma sát sẽ bốc hơi hoàn toàn chỉ sau vài ngàn kilomet vận hành.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Kỹ thuật kẹp ống Silicone hệ thống Turbo tăng áp

Ống cao su thông thường không chịu nổi nhiệt độ của cụm Turbo. Kỹ sư phải dùng ống Silicone cao cấp. Nhưng kẹp ống Silicone lại là một nghệ thuật khó.

2.1. Đặc tính siêu mềm của ống Silicone

Ống Silicone chịu nhiệt tới 250 độ C và áp suất cực kỳ khủng khiếp. Tuy nhiên, bề mặt vỏ bên ngoài của nó lại vô cùng mềm mại và nhạy cảm. Nó giống như một làn da em bé, rất dễ bị cào rách hoặc bóp nát. Bạn không thể dùng các loại đai xiết hàng chợ rẻ tiền để kẹp loại ống này.

2.2. Tai họa từ đai xiết đục lỗ xuyên thủng

Các loại cổ dê thông thường có vòng đai được đục lỗ xuyên thủng để tạo ren. Khi bạn siết chặt, áp lực lớn sẽ bóp nghẹt ống Silicone. Lớp thịt Silicone mềm nhũn sẽ bị đùn ép và phòi trồi ra qua các lỗ thủng này. Bề mặt ống bị xé rách tơi bời, phá hủy kết cấu gia cường bên trong.

2.3. Bắt buộc dùng đai xiết rãnh chìm (German Type)

Để kẹp ống Silicone, bạn bắt buộc phải mua đai xiết kiểu Đức (German Type). Vòng đai của nó là một tấm inox nguyên bản phẳng lỳ đúc đặc. Rãnh ren chỉ được dập chìm lõm xuống chứ không hề đâm xuyên thủng. Bề mặt bên trong tiếp xúc với ống Silicone hoàn toàn nhẵn thín và trơn tru.

2.4. Công nghệ mép vành lật ngược (Flanged Edges)

Áp lực cắt của hai bên mép đai xiết cũng vô cùng nguy hiểm. Đai kiểu Đức chuẩn xịn sẽ có hai bên mép được uốn vểnh cong nhẹ lên trên. Thiết kế vành lật này triệt tiêu hoàn toàn góc sắc cạnh như lưỡi dao cưa. Nó bảo vệ bề mặt ống Silicone không bao giờ bị cứa đứt khi động cơ rung lắc đong đưa.

3. Công nghệ Đai xiết lò xo hằng số (Constant Tension Clamp)

Làm sao để đai xiết tự động co giãn theo nhiệt độ của ống? Công nghệ lò xo hằng số (Constant Tension) chính là câu trả lời hoàn hảo nhất.

3.1. Thiết kế tích hợp lò xo đĩa Belleville

Bề ngoài nó trông giống hệt một chiếc đai xiết T-Bolt công nghiệp nặng. Tuy nhiên, trên trục của con ốc siết được lồng thêm một dãy lò xo đĩa Belleville. Hoặc trong một số thiết kế là một cuộn lò xo xoắn ốc cực kỳ cứng cáp. Đây chính là trái tim tự động điều chỉnh lực của toàn bộ cụm đai.

3.2. Cơ chế bù đắp tự động khi nóng lên

Khi ống nóng lên nở ra, nó đẩy căng chiếc vòng đai inox. Lực đẩy này sẽ nén dãy lò xo đĩa xẹp lép xuống. Lò xo đóng vai trò như một chiếc van xả áp lực dư thừa. Nhờ đó, đai inox không bị quá căng, ống cao su không bị bóp nát mỏng đi.

3.3. Cơ chế tự siết chặt khi nguội đi

Khi tắt máy, ống nguội đi và bắt đầu co ngót nhỏ lại. Lúc này, dãy lò xo đĩa đang bị nén sẽ bung nảy phản lực lại. Nó tự động kéo căng vòng đai inox thu hẹp lại theo đúng kích thước ống co ngót. Lực kẹp (Tension) luôn được duy trì ở một hằng số cố định không đổi.

3.4. Ứng dụng độc tôn trên các cỗ máy khổng lồ

Bất cứ vị trí nào có sự biến thiên nhiệt độ lớn đều cần đai lò xo hằng số. Ống nước làm mát máy phát điện Cummins, ống khí nạp động cơ tàu thủy. Hệ thống giải nhiệt dầu thủy lực máy xúc máy ủi làm việc liên tục. Đai lò xo hằng số đảm bảo hệ thống không bao giờ bị xì rò rỉ chết máy giữa chừng.

4. Lỗi ma sát ren và Kẹt hàn lạnh (Galling) ở đai hạng nặng

Đai kẹp T-Bolt chịu lực siết khổng lồ. Nếu thợ thiếu kinh nghiệm vặn ốc, đai sẽ hỏng ngay trên tay.

4.1. Bản chất của hiện tượng hàn lạnh (Galling)

Đai T-Bolt sử dụng bu lông và đai ốc bằng inox 304 nguyên khối. Inox tự tạo màng oxit Crom bảo vệ chống gỉ. Khi thợ siết ốc với tốc độ nhanh, ma sát sinh nhiệt độ cực cao. Màng oxit bị vỡ, đỉnh ren nóng chảy và dính chặt rịt vào nhau thành khối đặc. Đai ốc kẹt cứng vĩnh viễn không thể vặn tiếp.

4.2. Cấm tuyệt đối dùng súng bắn pin búa gõ

Nhiều thợ máy quen tay dùng súng Impact bắn ốc bánh xe để siết đai T-bolt inox. Lực búa gõ tàn bạo kết hợp tốc độ quay siêu nhanh là án tử cho rãnh ren inox. Đai ốc sẽ bị cháy ren hàn lạnh chỉ trong một phần mười giây. Bạn bắt buộc phải dùng cờ lê tay để vặn siết chậm rãi đều đặn.

4.3. Bắt buộc dùng mỡ bôi trơn chống cháy ren

Với các đai T-Bolt cỡ lớn kẹp ống phi 100mm trở lên. Lực siết yêu cầu là vô cùng lớn để ép móp ống cao su lõi thép. Trước khi vặn, thợ máy phải bôi một lớp mỡ đồng (Copper Grease) vào rãnh ren bu lông. Mỡ đồng giảm ma sát, tản nhiệt cực nhanh, triệt tiêu 100% nguy cơ hàn lạnh kẹt chết ren.

4.4. Kiểm soát momen xoắn bằng cờ lê lực

Bạn không được vặn ép mù quáng bằng cảm giác tay thô sơ. Vặn quá lực sẽ làm bu lông chữ T bị đứt gãy đứt phăng cổ. Kỹ sư phải tra bảng lực siết của nhà sản xuất và dùng cờ lê lực (Torque Wrench). Khi cờ lê kêu tiếng “Click”, lực kẹp ma sát đã đạt chuẩn hoàn hảo an toàn nhất.

5. Quy trình thi công đai xiết áp suất siêu cao

Ráp một đường ống cao áp Turbo không hề đơn giản. Dưới đây là 4 bước thi công chuẩn quy trình của kỹ sư chế tạo máy.

5.1. Bước 1: Vệ sinh và nong mềm đầu ống

Bạn phải lau thật sạch mọi vết dầu nhớt bám trên lõi ống nhôm cứng. Dầu mỡ sẽ làm mất ma sát, khiến ống mềm rất dễ bị tuột văng ra khi tăng ga. Nhúng đầu ống Silicone vào nước nóng 70 độ C khoảng hai phút. Cao su sẽ nở ra, giúp bạn đút ống vào lõi nhôm cực kỳ nhẹ nhàng trơn tru.

5.2. Bước 2: Kỹ thuật định vị khoảng cách mép vàng

Lồng đai xiết qua đầu ống cao su và đẩy lùi sâu vào bên trong. Sau khi cắm lút ống cao su vào ống nhôm. Tuyệt đối không kẹp đai xiết nằm sát rạt ngay tại mép ngoài cắt của đầu ống cao su. Khoảng cách vàng an toàn là để đai cách mép đầu ống một đoạn khoảng 8mm đến 12mm.

5.3. Bước 3: Nguyên tắc kẹp hai đai song song ngược chiều

Với ống áp suất siêu lớn nhưng trong kho không có đai T-Bolt chịu lực. Thợ có thể dùng hai chiếc cổ dê kiểu Đức kẹp song song sát mép nhau. Bắt buộc phải đặt hai ổ khóa vặn ốc nằm ngược hướng nhau góc 180 độ. Nó giúp phân tán lực kẹp và tăng gấp đôi sức bám giữ chống bục tuột ống.

5.4. Bước 4: Test rò rỉ nóng lạnh luân phiên

Sau khi hoàn thiện, bạn phải bơm nước làm mát và nổ máy cho động cơ nóng rực lên. Quan sát kỹ các mép kẹp đai xem có hơi nước xì ra hay không. Sau đó tắt máy để qua đêm cho động cơ nguội lạnh hoàn toàn. Sáng hôm sau kiểm tra lại nếu không có giọt nước nào nhỏ xuống sàn là đạt chuẩn kỹ thuật.

6. Giải mã tiêu chuẩn mác thép đai xiết (W1, W2, W4, W5)

Thị trường kim khí gọi chung là cổ dê inox. Nhưng tiêu chuẩn DIN 3017 của Đức chia nó làm 4 cấp bậc vật liệu cực kỳ khắt khe.

6.1. Đai xiết chuẩn W1: Sắt mạ kẽm toàn bộ

Đây là loại đai xiết hàng chợ giá siêu rẻ bán tràn lan. Toàn bộ vòng đai, ổ khóa và con ốc đều được làm bằng sắt (thép Carbon). Sau đó nó được nhúng mạ một lớp kẽm bóng loáng bên ngoài để lừa mắt thợ. Dùng ngoài mưa chỉ một tháng là gỉ đỏ nát bét toàn bộ.

6.2. Đai xiết chuẩn W2: Kẻ lừa đảo tinh vi nhất

Đây là loại đai khiến nhiều thợ máy ôm hận sập bẫy nhất. Vòng đai bên ngoài được làm bằng thép không gỉ (Inox 430 hoặc 201). Nhưng toàn bộ ổ khóa và con ốc vặn bên trong lại làm bằng sắt mạ kẽm rẻ tiền. Sự cọ xát sắt và inox sinh ra ăn mòn điện hóa. Ốc sắt sẽ gỉ nát dính chặt vào ổ khóa inox vô cùng thảm họa.

6.3. Đai xiết chuẩn W4: Inox 304 đồng bộ an toàn

Đây mới thực sự là chiếc “cổ dê inox 304” chuẩn xịn mà bạn cần tìm mua. Toàn bộ 100% các chi tiết từ vòng đai, ổ khóa đến ốc vít đều làm từ Inox 304. Khả năng chống gỉ sét tuyệt vời, không bị ăn mòn điện hóa phá hủy ngầm. Chuẩn W4 là yêu cầu bắt buộc tối thiểu cho mọi khoang động cơ máy móc.

6.4. Đai xiết chuẩn W5: Inox 316 siêu cấp chống hóa chất

Chuẩn W5 là đỉnh cao nhất của dòng đai xiết ống trên toàn cầu. Toàn bộ 100% linh kiện được chế tạo từ mác thép Inox 316 cao cấp. Sự bổ sung Molypden giúp nó chống lại muối biển mặn và axit công nghiệp. Tàu thủy viễn dương và nhà máy hóa chất dệt nhuộm bắt buộc phải dùng đai chuẩn W5 này.

7. Tại sao xưởng lắp máy chọn đai xiết Cơ Khí Việt Hàn?

Tìm mua đai xiết chuẩn W4 kiểu Đức không thủng lỗ là bài toán khó của phòng vật tư. Cơ Khí Việt Hàn là tổng kho nhập khẩu phân phối đai xiết chuyên nghiệp nhất.

7.1. Cam kết đồng bộ mác thép inox 100%

Chúng tôi kinh doanh dựa trên uy tín và sự minh bạch tuyệt đối với khách hàng. Tuyệt đối tẩy chay và không bao giờ bán các dòng đai W2 trộn ốc sắt mạ lừa đảo. Mọi chiếc cổ dê bán ra đều cam kết chuẩn W4 (Inox 304) hoặc W5 (Inox 316). Sẵn sàng bồi thường gấp mười lần nếu phát hiện có chi tiết sắt pha tạp gỉ sét.

7.2. Chuyên phân phối đai kiểu Đức (German Type) dập chìm

Kho hàng của chúng tôi ngập tràn các dòng đai xiết kiểu Đức cao cấp nhất. Vòng đai phẳng lỳ, rãnh ren dập chìm không xuyên thủng, mép đai lật cong bo tròn. Đây là dòng đai chuyên dụng độc tôn để kẹp các loại ống Silicone Turbo đắt tiền. Đảm bảo bảo vệ đường ống của khách hàng an toàn tuyệt đối không tì vết.

7.3. Đầy đủ chủng loại đai kẹp công nghiệp nặng

Không chỉ có cổ dê nhỏ, chúng tôi có sẵn mọi loại đai hạng nặng nhất. Đai T-Bolt kẹp ống xả khí thải, đai lò xo hằng số (Constant Tension) cho máy phát điện. Các dòng đai kẹp hai bu lông (Double Bolt Clamp) siêu bạo lực kẹp ống hút cát bùn. Kích thước trải dài từ phi 10mm đến những vòng đai khổng lồ phi 500mm.

7.4. Báo giá đổ buôn tại kho xưởng nhập khẩu

Cơ Khí Việt Hàn trực tiếp nhập khẩu các container đai xiết từ nhà máy quốc tế. Không qua bất kỳ một khâu công ty cửa hàng thương mại trung gian nào nâng giá bán. Mức giá đai xiết inox khi đến tay các gara ô tô luôn là mức giá đổ buôn sỉ. Chính sách chiết khấu rất linh hoạt và cao nhất dành cho các đại lý bán lẻ toàn quốc.

8. Câu hỏi thường gặp về đai xiết ống mềm (FAQ)

8.1. Làm sao để chọn dải siết (Clamping Range) cho ống Silicone độ dày lớn?

Ống Silicone nhiều lớp bố thép thường có độ dày thành ống rất lớn (khoảng 5mm). Bạn không được lấy đường kính lòng trong của ống để đi mua đai xiết. Phải đút ống Silicone ngập lút vào lõi nhôm kim loại trước. Sau đó dùng thước kẹp đo đường kính phủ bì ngoài cùng (OD) của cụm ống đó. Nếu đo được phi 65mm, hãy chọn đai xiết có dải thông số bao trùm là 60-80mm.

8.2. Tại sao tôi vặn đai xiết inox 304 lại hay bị trờn ren tuột ốc?

Lỗi này thường xảy ra khi bạn dùng các loại đai xiết giá rẻ có rãnh ren nông cạn. Hoặc do bạn đã vặn quá tay làm vượt ngưỡng momen xoắn phá hủy của ổ khóa. Các răng của con ốc sẽ cào rách làm phẳng lỳ các rãnh ren trên vòng đai thép. Ổ khóa sẽ bị bung toác, con ốc quay tròn trờn trượt không thể siết chặt được nữa. Bắt buộc phải thay đai mới và vặn nhẹ tay hơn.

8.3. Dùng đai xiết hai nửa bằng gang đúc có bền hơn đai inox không?

Đai kẹp hai nửa bằng gang đúc kẹp bằng bu lông chịu lực bóp ép cực kỳ mạnh bạo. Nó phù hợp với các đường ống hút nước cứng cáp cỡ lớn ngoài công trường đất đá. Tuy nhiên, gang rất nặng nề, cồng kềnh và cực kỳ nhanh gỉ sét mục nát. Với các đường ống mềm nhỏ trong khoang máy chật hẹp, đai xiết inox mỏng nhẹ dẻo dai vẫn là lựa chọn độc tôn không thể thay thế.

8.4. Dùng nam châm thử mác 304 của cổ dê inox có chính xác không?

Đây là một phương pháp kiểm tra vật tư vô cùng sai lầm và thiếu khoa học trầm trọng. Quá trình máy đột dập cắt rãnh ren và cuốn tròn vòng đai thép sinh ra ứng suất dư. Sự biến dạng mạng tinh thể này làm cho inox 304 tự sinh ra từ tính hút nam châm rất mạnh. Bắt buộc phải dùng thuốc thử hóa học axit để phân tích màu sắc kiểm định mác thép chuẩn.

8.5. Khách mua sỉ đai xiết cổ dê cần cung cấp những thông tin gì?

Để nhân viên lên báo giá sỉ nhanh nhất, bạn cần xác định chuẩn vật liệu (W4 hay W5). Cung cấp chính xác dải siết kích thước cần mua (Ví dụ đai cỡ 16-25mm, 40-60mm hay 90-110mm). Bạn có thể cung cấp thêm yêu cầu về độ rộng của bản đai là 9mm hay 12mm chịu lực. Cuối cùng, báo tổng số lượng hộp dự kiến cần thiết để nhận báo giá chiết khấu tận xưởng.
