Đai Xiết Inox (Cổ Dê): Bóc Tách Khối Lượng QS, Nghiệm Thu W4 & Hao Hụt

Trong quản lý dự án thi công cơ điện và lắp máy công nghiệp. Đai xiết inox (cổ dê) gánh vác sinh mệnh của toàn bộ hệ thống ống mềm. Nó chịu trách nhiệm chống rò rỉ áp suất nước làm mát và khí nạp Turbo.

Kỹ sư QS bóc tách sai dải siết sẽ làm đai không thể kẹp vừa ống. Kỹ sư QA/QC nghiệm thu dính bẫy hàng W2 sẽ làm bục vỡ toàn bộ máy móc. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ toàn bộ quy trình này. Chúng tôi sẽ hướng dẫn bóc tách đai xiết và phân biệt tiêu chuẩn W4 chuẩn xác.

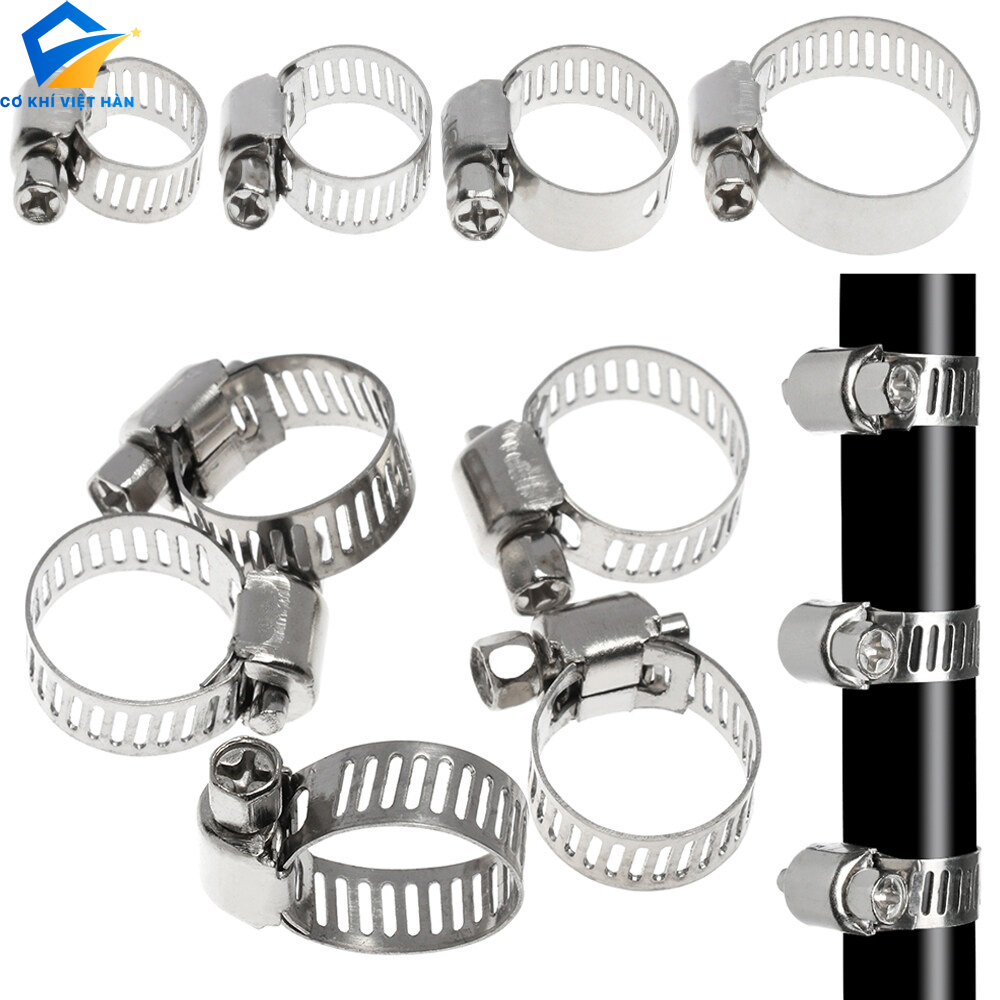

Đai xiết inox / Quai nhê inox / Vòng xiết inox

1. Kỹ thuật bóc tách khối lượng đai xiết (QS)

Bóc tách đai xiết (cổ dê) chứa đựng rất nhiều cái bẫy kích thước. Kỹ sư QS non kinh nghiệm rất dễ đặt mua sai hàng loạt không thể thi công.

1.1. Hiểu đúng về Dải siết (Clamping Range)

Đai xiết inox không sản xuất theo một kích thước cố định duy nhất. Nó được thiết kế để co giãn trong một khoảng nhất định gọi là dải siết. Ví dụ: Dải siết 16-25mm, 40-60mm hay 90-110mm. QS phải tính toán đường kính ống thực tế để chọn dải siết bao trùm phù hợp.

1.2. Công thức tính đường kính phủ bì (Outer Diameter)

Bản vẽ thường chỉ ghi đường kính danh định (DN) của lõi ống kim loại bên trong. Nhưng đai xiết lại kẹp ở lớp vỏ cao su bên ngoài cùng. Kỹ sư QS phải lấy đường kính ngoài của lõi kim loại cộng thêm độ dày ống cao su. Lưu ý phải cộng hai lần độ dày thành ống vì nó là hình tròn.

1.3. Ví dụ thực tế tính toán Dải siết

Bạn cần kẹp một ống cao su dày 5mm vào một lõi ống nhôm phi 60mm. Đường kính phủ bì = 60 + 5 + 5 = 70mm. Bạn tuyệt đối không được mua đai xiết dải 40-60mm vì đút không lọt. Bạn bắt buộc phải bóc tách dự toán mua đai xiết có dải 60-80mm mới dùng được.

1.4. Bóc tách tăng cường cho khu vực áp suất cao

Với hệ thống ống Turbo tăng áp hoặc bơm nước áp lực siêu cao. Một chiếc đai xiết thông thường không đủ sức giữ chặt ống chống bung tuột. Bản vẽ sẽ yêu cầu kẹp song song hai chiếc đai xiết sát cạnh nhau. QS phải tinh ý nhân đôi số lượng cổ dê tại các điểm kết nối xung yếu này.

>>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Nguyên nhân thất thoát đai xiết trên công trường

Dự toán đai xiết luôn dư dả nhưng kho luôn báo cạn kiệt vật tư. Hàng ngàn chiếc cổ dê inox bốc hơi đi đâu trên công trình rộng lớn?

2.1. Thất thoát do vặn trờn rãnh ren (Stripping)

Đây là nguyên nhân phá hoại vật tư tàn khốc nhất trên mọi công trường. Thợ lạm dụng súng bắn pin tốc độ cao để siết con ốc trên ổ khóa đai. Lực vặn quá bạo lực làm các răng ốc cày nát phẳng lỳ rãnh ren trên vòng đai. Ổ khóa tuột lỏng, chiếc đai xiết đắt tiền biến thành phế liệu sắt vụn ngay lập tức.

2.2. Lỗi bóp méo đai do mua sai dải siết

QS bóc tách mua nhầm đai dải siết 60-80mm để kẹp ống phi 40mm. Thợ cố gắng vặn cuộn đai nhỏ lại hết cỡ để bóp chặt ống. Việc vặn quá giới hạn này làm phần đuôi đai thò ra quá dài gây vướng víu. Vòng đai bị ép méo mó hình bầu dục, rách rãnh ren và phải vứt bỏ.

2.3. Thi công làm rơi rớt lắt nhắt

Các loại đai xiết size siêu nhỏ (10-16mm, 12-20mm) cực kỳ nhẹ và dễ trơn trượt. Thợ thi công trong khoang máy chật hẹp rất hay đánh rơi chúng xuống gầm. Chúng lọt thỏm vào các khe máy tối tăm không thể thò tay nhặt lại được. Hao hụt tự nhiên này nuốt chửng hàng ngàn chiếc cổ dê mỗi tháng.

2.4. Rủi ro mất cắp vật tư inox nguyên khối

Đai T-Bolt (Cổ dê công nghiệp nặng) kích thước lớn có khối lượng inox rất nặng. Giá trị bán phế liệu của Inox 304 trên chợ đen cực kỳ hấp dẫn. Các thùng đai T-Bolt vứt hớ hênh dưới lán trại rất dễ bốc hơi trong đêm. Sự lỏng lẻo của bảo vệ công trường khiến dòng tiền nhà thầu chảy máu nghiêm trọng.

3. Kỹ thuật kiểm soát định mức hao hụt tại kho

Để bảo vệ lợi nhuận, Chỉ huy trưởng phải thiết lập quân luật tại kho bãi. Quản lý hao hụt đai xiết inox là một nghệ thuật quản trị dòng tiền.

3.1. Thiết lập hệ số hao hụt cho phép (Wastage)

Trong dự toán lắp máy, định mức hao hụt cho đai xiết thường ở mức 5%. Với các dự án khoang máy chật hẹp, QS bắt buộc phải nhân khối lượng với hệ số này. Đây là khối lượng thực tế cuối cùng để phòng thu mua ký hợp đồng với xưởng. Tuyệt đối không để hao hụt vượt qua giới hạn đỏ ngân sách này.

3.2. Cấp phát theo Zone và sơ đồ P&ID

Thủ kho tuyệt đối không được xuất nguyên bao tải cổ dê cho thợ tự ý mang đi. Tổ đội phải nộp bản vẽ sơ đồ công nghệ (P&ID) khu vực làm trong ngày. Kho chỉ đếm và xuất đúng số lượng đai xiết hiển thị trên mặt bằng đó. Có cộng thêm 2% dự phòng rơi rớt hoặc trờn ren lỗi tay nghề.

3.3. Quy tắc đổi vật tư hỏng lấy hàng mới

Để chống thất thoát do thợ dùng súng bắn pin làm cháy ren đai xiết. Kho bãi phải áp dụng quy định một đổi một cực kỳ cứng rắn và nghiêm ngặt. Thợ làm hỏng rãnh ren chiếc đai nào, phải mang cái xác đứt gãy đó về nộp lại. Thủ kho lập biên bản rồi mới xuất cấp chiếc mới để thay thế lắp ráp.

3.4. Quản lý dải siết linh hoạt (Overlap)

Nếu kho hết dải 40-60mm, thủ kho không được cấp bừa dải 60-80mm để thợ vặn ép. Tuy nhiên, có thể xuất cấp dải 50-70mm nếu đường kính ống là 55mm. Sự linh hoạt trong vùng giao thoa (Overlap) giúp chữa cháy tiến độ mà không làm hỏng vật tư. Thủ kho phải được đào tạo cực kỳ am hiểu về nguyên lý dải siết này.

4. Quy trình nghiệm thu chất lượng đai xiết (QA/QC)

Khi lô hàng cập bến, Kỹ sư hồ sơ (QA/QC) phải ra mặt kiểm định gắt gao. Cổ dê rởm sẽ xé rách ống cao su làm nổ tung hệ thống làm mát.

4.1. Lật tẩy cái bẫy tiêu chuẩn W2 lừa đảo

Thị trường kim khí chia cổ dê làm các chuẩn W1, W2, W4, W5. Chuẩn W2 là cái bẫy kinh hoàng nhất đối với mọi kỹ sư QC. Nó có vòng đai bên ngoài làm bằng Inox (201 hoặc 430) sáng bóng loáng. Nhưng toàn bộ ổ khóa và con ốc vặn bên trong lại làm bằng sắt mạ kẽm rẻ tiền.

4.2. Bài test nam châm lật mặt hàng W2

Kỹ sư QC cầm nam châm rà dọc theo chiếc đai xiết W2. Nam châm sẽ không hút dính ở vòng đai inox. Nhưng khi rà đến con ốc vặn, nam châm sẽ hút dính chặt kêu đánh “Tách”. Chỉ cần con ốc bằng sắt, nó sẽ gỉ nát sau một tháng và cắn chết ổ khóa inox. Phải lập biên bản đuổi lô hàng W2 này ra khỏi công trường ngay lập tức.

4.3. Nghiệm thu chuẩn W4 đồng bộ Inox 304

Chuẩn W4 là yêu cầu kỹ thuật bắt buộc tối thiểu cho mọi dự án M&E chất lượng cao. Toàn bộ 100% chi tiết từ vòng đai, ổ khóa đến ốc vít đều phải từ Inox 304. QA/QC phải dùng máy bắn quang phổ tia X quét lên cả con ốc và vòng đai. Cả hai vị trí đều phải hiển thị kết quả Inox 304 mới được cho phép nhập kho.

4.4. Kiểm tra mép vành đai xiết (Flanged Edges)

Với ống Silicone Turbo mềm nhũn, đai xiết phải là kiểu Đức (German Type). QC dùng ngón tay vuốt dọc theo hai bên mép của vòng đai inox. Mép đai chuẩn phải được dập lật vểnh cong ngược lên trên cực kỳ trơn tru. Nếu mép phẳng lỳ và sắc lẹm như dao cưa, nó sẽ cứa rách nát ống cao su đắt tiền.

5. Kỹ thuật thử tải rò rỉ áp suất (Hydrotest)

Nghiệm thu kích thước đai chưa đủ để chứng minh khả năng kẹp ống kín khít. Chủ đầu tư sẽ yêu cầu test bơm ép áp lực nước thực tế.

5.1. Chuẩn bị hệ thống thử áp lực

Giám sát tư vấn sẽ chỉ định một cụm đường ống cao su đã được siết đai hoàn thiện. Cô lập đoạn ống này bằng các van chặn chịu áp lực siêu cao. Điền đầy nước làm mát vào hệ thống và xả hết không khí bên trong ra ngoài.

5.2. Bơm ép áp lực vượt tải (Pressurizing)

Dùng máy bơm màng thủy lực ép áp suất nước bên trong lên mức thử nghiệm. Áp lực test thường bằng 1.5 lần áp suất làm việc tối đa của máy bơm. Ví dụ hệ thống chạy ở 5 Bar, bạn phải ép áp lực lên tới 7.5 Bar. Áp lực này sẽ cố gắng đùn đẩy đánh bật ống cao su tuột khỏi lõi kim loại.

5.3. Kiểm tra rò rỉ tại mép đai xiết

Giữ nguyên áp suất 7.5 Bar trong khoảng 2 tiếng đồng hồ liên tục. Kỹ sư QA/QC dùng đèn pin rọi sát vào phần mép cao su nằm dưới đai xiết. Dùng giấy thấm khô lau quanh mép ống để kiểm tra độ ẩm. Nếu có dù chỉ một giọt nước li ti rịn ra, chiếc đai xiết đó đã thất bại nhiệm vụ.

5.4. Đánh giá lỗi xé ống do đai xiết thủng lỗ

Nếu ống không rò rỉ nhưng bề mặt cao su lại xuất hiện các vết phồng rộp nứt nẻ. Lỗi này do nhà thầu mua nhầm loại cổ dê Mỹ đục lỗ xuyên thủng vòng đai. Áp lực bóp nghẹt ép phần thịt cao su phòi ra ngoài qua các lỗ thủng này. Bắt buộc phải thay ống mới và mua đai kiểu Đức (dập chìm rãnh ren) để thi công lại.

6. Giải pháp Tối ưu chi phí đai xiết (Value Engineering)

Kỹ sư QS giỏi phải biết đề xuất các phương án vật liệu thay thế thông minh. Chọn đúng loại đai giúp nhà thầu cắt giảm hàng trăm triệu đồng ngân sách.

6.1. Dùng đai chuẩn W2 cho các dự án giá rẻ

Nếu chủ đầu tư có ngân sách cực thấp và thi công đường ống trong nhà xưởng khô ráo. Không khí không có độ ẩm cao hay hóa chất để kích hoạt ăn mòn gỉ sét. QS có thể mạnh dạn đề xuất dùng đai chuẩn W2 (Ốc sắt, đai inox) để tiết kiệm 40%. Nó vẫn đảm bảo khả năng siết chặt tốt mà không lo rỉ sét tàn phá nhanh.

6.2. Thay thế đai T-Bolt bằng đai ốc chữ U (Ubolt)

Các ống hút bùn cát phi 150mm rất cứng, kẹp bằng đai T-Bolt inox bản rộng sẽ cực kỳ đắt. QS hãy đổi thiết kế sang dùng cùm Ubolt dẹp (Flat Ubolt) bắt xuyên qua bản mã. Ubolt dẹp siết bằng hai đai ốc hai bên mang lại lực kẹp bạo liệt hơn T-Bolt rất nhiều. Giải pháp này giúp cắt giảm 50% chi phí vật tư kẹp ống cỡ lớn.

6.3. Chỉ bóc tách đai Lò xo hằng số khi cần thiết

Đai xiết lò xo hằng số (Constant Tension) bù đắp co ngót nhiệt có giá đắt gấp 5 lần đai thường. QS tuyệt đối không bóc tách mua loại này cho các đường ống cấp nước sinh hoạt nhiệt độ tĩnh. Chỉ sử dụng đai lò xo cho các ống Turbo, ống giải nhiệt máy phát điện thay đổi nhiệt độ liên tục. Sự tối ưu này bảo vệ dòng tiền nhà thầu không bị lãng phí vô ích.

6.4. Đổi sang mác Inox 316 (Chuẩn W5) cho tàu biển

Nếu ống cao su nằm trong hầm máy của tàu biển viễn dương hoặc dàn khoan dầu khí. Hơi muối Clorua mặn chát sẽ ăn mòn làm gỉ nát đai xiết W4 (Inox 304) ngay lập tức. Đai đứt sẽ làm tràn nước biển vào làm chìm tàu vô cùng thảm khốc. QS bắt buộc phải chỉ định mua đai chuẩn W5 (Inox 316 100%) để bảo vệ sinh mạng công trình.

7. Quy trình bảo quản và lưu kho đai xiết inox

Bảo quản sai cách làm đai xiết dính bùn đất, rãnh ren bị dập nát. Khi xuất ra thi công sẽ gây kẹt cháy ổ khóa vô cùng nguy hiểm.

7.1. Chống mạt sắt khu vực gia công cơ khí

Kho chứa linh kiện inox phải nằm cách xa khu vực cắt mài sắt thép đen. Mạt sắt bay lơ lửng bám chặt vào bề mặt nhẵn bóng của các vòng đai inox. Gặp hơi sương ẩm ban đêm, mạt sắt này sẽ gỉ đỏ rực lên làm ố vàng toàn bộ chiếc đai. Tư vấn giám sát nhìn thấy sẽ lầm tưởng nhà thầu lừa đảo nhập hàng sắt mạ kẽm.

7.2. Phân loại khay nhựa theo dải siết sát nhau

Các loại đai xiết dải 20-32mm và 25-40mm nhìn bằng mắt cực kỳ giống nhau về độ lớn. Đổ đống lộn xộn vào chung một thùng là thảm họa thi công trên giàn giáo. Thợ nhặt nhầm dải 20-32 đem lên kẹp ống phi 35 sẽ vặn cố làm hỏng bẹp vòng đai. Phải xếp vật tư vào các khay riêng biệt, dán bảng tên dải siết siêu to dễ dàng nhận diện.

7.3. Tránh để thùng carton bị ngập úng nền đất

Dù là đai xiết Inox 304 xịn nhưng nếu để lăn lóc dưới nền đất ngập nước sình lầy. Bùn đất sẽ len lỏi kẹt cứng vào bên trong trục bánh răng của con ốc siết. Khi thợ thi công dùng cờ lê vặn, bùn đất biến thành lớp đá mài gây kẹt cứng ổ khóa. Bắt buộc phải kê toàn bộ thùng carton lên pallet nhựa khô ráo và thoáng mát.

7.4. Bảo quản hộp đai ốc T-Bolt hạng nặng

Đai T-Bolt kẹp ống xả khí thải có bu lông dài thò ra ngoài rất dễ bị va đập. Vận chuyển quăng quật sẽ làm dập nát đỉnh ren inox của bu lông chữ T. Rãnh ren móp sẽ không thể mớm đai ốc khóa vào được nữa, biến đai thành đồ bỏ đi. Thủ kho phải nhắc nhở thợ bốc vác cực kỳ nhẹ nhàng nâng niu dòng đai công nghiệp nặng này.

8. Tại sao tổng thầu M&E chọn Cổ Dê Cơ Khí Việt Hàn?

Tìm mua lô đai xiết chuẩn W4 kiểu Đức (dập chìm rãnh ren) không hề dễ dàng. Cơ Khí Việt Hàn tự hào là tổng kho nhập khẩu phân phối vật tư inox lớn nhất toàn quốc.

8.1. Cam kết chuẩn W4 đồng bộ Inox 304 toàn phần

Chúng tôi kinh doanh bằng sự minh bạch và uy tín tuyệt đối với mọi nhà thầu xây dựng. Tẩy chay hoàn toàn các chiêu trò trộn ốc sắt mạ kẽm chuẩn W2 lừa đảo khách hàng. Mọi chiếc cổ dê bán ra cam kết chuẩn W4 (100% Inox 304) hoặc W5 (100% Inox 316). Sẵn sàng đền bù gấp mười lần giá trị hợp đồng nếu phát hiện có chi tiết sắt pha tạp.

8.2. Hệ sinh thái đai kiểu Đức (German Type) cao cấp

Kho hàng của chúng tôi ngập tràn các dòng đai xiết kiểu Đức chuyên dụng cho ống mềm. Vòng đai phẳng lỳ, rãnh ren dập chìm không xuyên thủng, mép đai lật cong bo tròn trơn tru. Đây là dòng đai độc tôn để kẹp các loại ống Silicone Turbo đắt tiền của máy phát điện. Đảm bảo bảo vệ đường ống của khách hàng an toàn tuyệt đối không tì vết.

8.3. Hồ sơ pháp lý nghiệm thu minh bạch hoàn hảo

Chúng tôi thấu hiểu nỗi khổ của kỹ sư QA/QC khi làm hồ sơ thanh toán giải ngân dự án. Lô hàng đai xiết xuất kho luôn đi kèm bộ chứng từ pháp lý chuẩn chỉ rõ ràng nhất. Giấy chứng nhận xuất xứ CO, chứng chỉ chất lượng mác thép CQ đầy đủ con dấu nhà máy. Giúp nhà thầu tự tin bảo vệ chất lượng vật tư trước chủ đầu tư khó tính nhất.

8.4. Báo giá tại xưởng sỉ lẻ quy mô toàn quốc

Cơ Khí Việt Hàn nhập khẩu nguyên container đai xiết không qua trung gian thương mại nâng giá. Mức giá cổ dê inox khi đến tay thợ cơ điện luôn là mức giá đổ buôn thấp nhất. Đóng gói hộp tiêu chuẩn chắc chắn, dán nhãn thông số minh bạch cực kỳ dễ quản lý kho. Giao hàng xe tải thần tốc tới tận chân giàn giáo công trình trên mọi miền Tổ quốc.

9. Câu hỏi thường gặp của QS và QA/QC (FAQ)

9.1. Đai xiết chuẩn W1 và W2 khác nhau điểm nào?

Cổ dê chuẩn W1 được làm bằng sắt (thép Carbon) 100% toàn bộ vòng đai và con ốc. Sau đó được nhúng mạ kẽm bóng loáng, rất nhanh gỉ sét ngoài trời sương gió. Cổ dê W2 là hàng lai tạp, có vòng đai Inox (201 hoặc 430) nhưng ốc siết lại bằng sắt mạ. W2 nguy hiểm hơn W1 vì dễ gây nhầm lẫn nghiệm thu và sinh ra ăn mòn điện hóa pin Galvanic.

9.2. Làm sao tính chiều dài đai cần thiết cho ống dị chuẩn?

Với các ống gió vải phi 500mm hoặc phi 1000mm, không có sẵn đai xiết nguyên chiếc khổng lồ. QS phải bóc tách mua “Đai xiết cuộn dài” (Band Clamp) bán theo hộp 30 mét. Công thức: Chiều dài đai = (Đường kính ống x 3.14) + 150mm dư để cài ổ khóa. Thợ tự cắt đoạn đai này, gắn ổ khóa rời vào là tạo thành chiếc đai xiết không giới hạn kích thước.

9.3. Vặn ốc đai xiết kiểu Đức bằng tuốc nơ vít hay cờ lê thì tốt?

Con ốc trên ổ khóa đai kiểu Đức thường có rãnh chữ thập chìm và đầu lục giác lồi. Nếu kẹp ống cao áp chịu lực lớn, tuyệt đối không dùng tuốc nơ vít vì lực xoắn rất yếu. Tuốc nơ vít dễ trượt làm toét đầu rãnh chữ thập inox. Bắt buộc phải dùng cờ lê chòng hoặc tuýp lục giác chụp kín đầu ốc để vặn ép lực momen xoắn cực đại.

9.4. Dùng nam châm thử mác 304 của cổ dê Inox có chuẩn xác không?

Đây là cách thử vật liệu vô cùng sai lầm và cực kỳ thiếu kiến thức luyện kim cơ khí. Quá trình máy đột dập dập chìm rãnh ren và cuốn tròn vòng đai thép sinh ra ứng suất dư. Sự biến dạng mạng tinh thể này làm cho inox 304 tự sinh ra từ tính hút nam châm khá mạnh. Bắt buộc phải dùng thuốc thử axit hóa học hoặc máy quang phổ để kiểm định mác thép.

9.5. Khách mua sỉ đai xiết dự án cần cung cấp thông tin gì?

Để phòng kinh doanh lên báo giá sỉ cực nhanh, bạn cần xác định chuẩn vật liệu (W4 hay W5). Cung cấp chính xác dải siết kích thước cần mua (Ví dụ đai cỡ 16-25mm, 40-60mm hay 90-110mm). Bạn có thể cung cấp thêm yêu cầu về độ rộng của bản đai là 9mm hay 12mm bản to chịu lực. Cuối cùng, báo tổng số lượng hộp dự kiến cần thiết để xưởng chốt giá sỉ.
