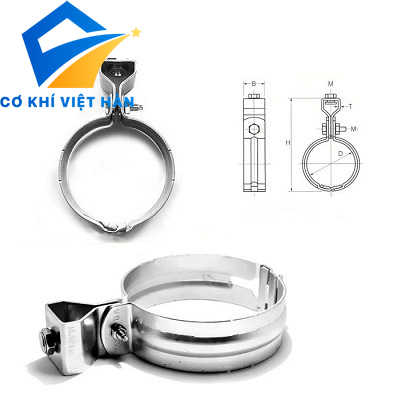

Đai Treo Ống Inox: Tính Khoảng Cách Chuẩn & Chống Sập Hệ Thống

Trong thi công hệ thống cơ điện (M&E). Việc cố định đường ống trên cao là một bài toán hóc búa. Đai treo ống inox đóng vai trò là đôi bàn tay thép nâng đỡ. Nó gánh vác toàn bộ sức nặng của hệ thống đường ống trên trần.

Tuy nhiên, treo bao nhiêu đai là đủ an toàn? Khoảng cách giữa các đai treo nên là bao nhiêu? Nhiều tổ đội thi công hoàn toàn dựa vào cảm tính. Điều này dẫn đến sự cố sập vỡ đường ống cực kỳ nguy hiểm. Bài viết này của Cơ Khí Việt Hàn sẽ mổ xẻ tiêu chuẩn kỹ thuật. Chúng tôi sẽ hướng dẫn bạn cách treo ống an toàn tuyệt đối.

1. Tại sao phải tính toán khoảng cách đai treo?

1.1. Ngăn chặn hiện tượng võng ống (Deflection)

Đường ống luôn chịu tác động của trọng lực kéo xuống trái đất. Trọng lượng này bao gồm vỏ ống và chất lỏng chứa bên trong. Nếu khoảng cách hai đai treo quá xa, đoạn ống ở giữa sẽ bị võng xuống. Độ võng này làm thay đổi độ dốc thoát nước của hệ thống. Nước sẽ bị đọng lại, gây ách tắc và sinh ra cặn bẩn.

1.2. Tránh tập trung ứng suất phá hủy

Khi ống bị võng gập, lực căng sẽ tập trung tại các khớp nối. Cụ thể là tại vị trí măng sông, tê ren hoặc cút góc. Lực căng này sẽ bẻ gãy các khớp nối giòn nứt. Nước hoặc khí nén áp lực cao sẽ lập tức xì ra ngoài. Sự cố này gây thiệt hại vô cùng lớn cho tài sản bên dưới.

1.3. Khống chế rung động cộng hưởng

Máy bơm hoạt động luôn tạo ra các sóng rung động truyền dọc theo ống. Nếu ống được cố định quá thưa, nó sẽ rung bần bật như dây đàn. Độ rung này tạo ra tiếng ồn cực kỳ khó chịu cho tòa nhà. Nguy hiểm hơn, rung động cộng hưởng sẽ làm đứt gãy đai treo inox. Việc bố trí đai treo đúng khoảng cách sẽ triệt tiêu độ rung này.

>>Tham khảo thêm các sản phảm inox:

Bu lông Inox Việt Hàn

Thanh ren – Ty ren Inox Việt Hàn

Xích inox các loại Việt Hàn

Long đen inox Việt Hàn

Êcu – Đai ốc inox

2. Tiêu chuẩn khoảng cách treo ống thép

Ống thép cứu hỏa PCCC hoặc ống Chiller có độ cứng rất cao. Do đó, khoảng cách treo của chúng được phép nới rộng hơn ống nhựa.

2.1. Đặc tính cơ học của ống thép

Ống thép đúc có khả năng tự chịu lực uốn cong rất tốt. Bản thân thanh thép đã là một dầm chịu lực vững chãi. Tuy nhiên, khi bơm đầy nước, trọng lượng của nó tăng lên khủng khiếp. Lực này dồn trực tiếp lên thanh ty ren và đai treo quả bí. Bắt buộc phải dùng đai treo inox 304 bản dày để gánh vác.

2.2. Khoảng cách cho ống thép cỡ nhỏ (DN15 – DN25)

Đây là các đường ống nhánh cấp nước đến từng khu vực nhỏ. Đường kính ngoài của chúng dao động từ phi 21mm đến phi 34mm. Trọng lượng tổng thể của cụm ống này tương đối nhẹ nhàng. Theo tiêu chuẩn thiết kế, khoảng cách đai treo tối đa là 2 mét. Tuyệt đối không được kéo giãn khoảng cách này để tiết kiệm vật tư.

2.3. Khoảng cách cho ống thép cỡ trung (DN32 – DN65)

Đây là hệ thống ống phân phối chính trong các tầng của tòa nhà. Kích thước tương đương với ống phi 42mm đến phi 76mm. Lượng nước bên trong rất lớn tạo ra sức ép khá nặng. Khoảng cách treo tối đa cho phép là từ 2.5 mét đến 3 mét. Phải dùng thanh ty ren M10 và đai quả bí bản dày 2mm.

2.4. Khoảng cách cho ống thép cỡ lớn (DN80 – DN150)

Đây là trục ống đứng (Riser) hoặc ống cái dưới hầm bơm. Chúng to như những thân cây và nặng hàng trăm kilogram mỗi mét. Khoảng cách đai đỡ bắt buộc phải rút ngắn lại ở mức 3 mét. Bắt buộc phải dùng giá đỡ thép chữ U hoặc đai ôm hai nửa. Thanh ren treo phải từ kích thước M12 đến M16 mới đảm bảo an toàn.

3. Tiêu chuẩn khoảng cách treo ống nhựa (PVC, HDPE)

Khác với thép, vật liệu nhựa có tính chất cơ học hoàn toàn khác biệt. Chúng rất dẻo, nhẹ nhưng lại vô cùng yếu đuối trước nhiệt độ.

3.1. Sự mềm dẻo của vật liệu polymer

Ống nhựa uPVC, PPR hay HDPE có mô đun đàn hồi rất thấp. Nghĩa là chúng rất dễ bị uốn cong dù chỉ chịu một lực nhỏ. Bản thân ống nhựa không thể tự gánh vác trọng lượng của chính nó chứa nước. Nếu treo thưa, ống nhựa sẽ võng xuống thành hình vòng cung võng mạc.

3.2. Hiện tượng võng do nhiệt độ (Thermal Sag)

Đây là đặc tính chí mạng của mọi hệ thống đường ống nhựa. Khi nhiệt độ môi trường tăng, hoặc khi dẫn nước nóng sinh hoạt. Ống nhựa sẽ mềm nhũn ra và mất đi độ cứng cơ học vốn có. Lúc này, độ võng của ống sẽ tăng lên gấp ba lần bình thường.

3.3. Khoảng cách treo ống nhựa cỡ nhỏ

Với các đường ống nước sinh hoạt cỡ nhỏ từ phi 21 đến phi 34. Khoảng cách đai treo bắt buộc phải cực kỳ mau lẹ. Tiêu chuẩn kỹ thuật quy định khoảng cách tối đa chỉ là 1 mét. Thậm chí với ống dẫn nước nóng PPR, khoảng cách này là 0.8 mét. Khoảng cách này giúp giữ ống thẳng tắp thẩm mỹ trên trần giả.

3.4. Khoảng cách treo ống nhựa cỡ lớn

Với ống thoát nước trục chính phi 90, phi 110 hoặc phi 160. Khoảng cách đai ôm tối đa cho phép là 1.5 mét trên một đai. Lượng nước thải xả xuống thường mang theo chất thải rắn khá nặng. Bắt buộc phải ôm thật chặt để ống không bị bục vỡ khớp nối keo. Nên dùng đai ôm Omega inox bắt sát vào hộp kỹ thuật tường gạch.

4. Bố trí đai treo tại các điểm nút trọng yếu

Không chỉ quan tâm đến khoảng cách thẳng, bạn phải chú ý các điểm nút. Đây là những vị trí chịu ứng suất lực phức tạp nhất.

4.1. Vị trí treo gần các cụm van khóa

Van cổng, van bướm hay van một chiều bằng gang rất nặng. Một chiếc van mặt bích DN100 có thể nặng tới 30 kilogram. Đường ống không thể gánh vác khối sắt nặng nề này lơ lửng được. Bắt buộc phải bố trí một đai treo hoặc giá đỡ đỡ độc lập cho cụm van. Đai treo phải đặt cách mặt bích của van không quá 30cm.

4.2. Vị trí tại các cút góc chuyển hướng

Khi dòng nước đang chảy nhanh bị bẻ cong 90 độ tại cút góc. Nó sẽ tạo ra một lực đẩy văng cực kỳ mạnh vào thành cút. Hiện tượng này trong thủy lực học gọi là lực đẩy thủy động. Bắt buộc phải có đai ôm chặn ngay sát cút góc để chống văng ống. Nếu không có đai, khớp nối sẽ bị bẻ gãy bung ra ngay.

4.3. Điểm rẽ nhánh Tê (Tee branches)

Tại vị trí ngã ba chia nhánh, đường ống sẽ bị suy yếu kết cấu. Áp lực dòng chảy cũng bị phân tán và tạo ra sự nhiễu loạn. Cần bố trí đai treo ở cả ba phía của phụ kiện ngã ba này. Khoảng cách từ đai treo đến phụ kiện Tê tối đa là 50cm. Nó đảm bảo ngã ba luôn vững chắc và không bị nứt xé chân ren.

5. Những sai lầm kinh điển làm sập hệ thống treo

Sự cẩu thả của thợ thi công là nguyên nhân chính gây ra thảm họa. Dưới đây là những lỗi chết người thường gặp trên công trường M&E.

5.1. Ăn bớt vật tư đai treo sai nguyên tắc

Nhiều cai thầu muốn tiết kiệm chi phí nên cố tình kéo giãn khoảng cách treo. Thay vì 2 mét một đai, họ treo thưa ra 3 mét hoặc 4 mét. Trọng lượng dồn lên một đai treo vượt quá giới hạn an toàn tải trọng (WLL). Ty ren bị quá tải sẽ đứt gãy, kéo theo hàng loạt đai treo khác rụng xuống.

5.2. Treo nhiều ống nặng trên một thanh ren

Nhiều thợ dùng một thanh ren M10 xuyên qua một thanh thép chữ U. Sau đó họ đặt lên đó 3 đến 4 đường ống nước to lớn. Thanh ty ren M10 không thể gánh vác được trọng lượng khổng lồ này. Nó sẽ bị tuột ren khỏi nở đạn trên trần nhà và sập toàn bộ dàn ống. Bắt buộc phải thiết kế giá đỡ thép chữ V có tiết diện chịu tải lớn.

5.3. Sử dụng đai treo sắt cho môi trường ẩm

Khu vực tầng hầm, trạm bơm nước thải luôn có độ ẩm cực kỳ cao. Khí metan và hơi nước sẽ phá hủy đai treo sắt mạ kẽm rất nhanh. Bản đai sắt sẽ bị gỉ mủn, mỏng dần và đứt phăng ra làm đôi. Bắt buộc phải chỉ định dùng đai treo inox 304 hoặc 316 cho khu vực này. Nó bảo vệ an toàn cho tính mạng người vận hành máy móc bên dưới.

5.4. Lắp đai treo lệch tâm đường ống

Khi khoan lỗ trên trần, thợ ngắm lệch so với trục dọc của đường ống. Khi thả ty ren xuống, đai treo sẽ kéo đường ống bị vẹo sang một bên. Lực kéo lệch tâm này làm cho thanh ren bị uốn cong đi rất nguy hiểm. Các khớp nối ren của ống cũng bị bẻ cong, dễ dàng gây nứt nẻ xì nước.

6. Kỹ thuật giằng chéo chống rung lắc (Seismic Bracing)

Với các đường ống nằm lơ lửng trên ty ren dài, nó rất dễ bị đong đưa. Kỹ thuật giằng chéo sẽ khóa chặt hệ thống này.

6.1. Nguyên nhân gây đong đưa hệ treo

Khi máy bơm dừng đột ngột, dòng nước sẽ dội ngược lại tạo ra búa nước. Xung lực này làm toàn bộ đường ống giật lùi về phía sau. Hoặc khi có động đất nhẹ, hệ thống treo dài sẽ lắc lư như quả lắc. Sự đong đưa này sẽ làm gãy thanh ty ren tại điểm neo trên trần.

6.2. Cấu tạo của hệ giằng chéo

Kỹ sư sẽ dùng các đoạn thép V hoặc thanh ty ren cứng cáp. Bắt chéo góc 45 độ từ đường ống lên trên mặt trần bê tông. Một đầu kẹp chặt vào đường ống bằng đai ôm inox bản rộng. Đầu kia bắt chặt vào trần bằng bu lông nở inox siêu tải trọng.

6.3. Giằng chéo dọc và giằng chéo ngang

Giằng dọc được bố trí song song với hướng chạy của đường ống chính. Nó chống lại lực giật tới lui của hiện tượng búa nước. Giằng ngang được bố trí vuông góc với hướng chạy của đường ống chính. Nó chống lại sự đong đưa qua lại do động đất hoặc gió lùa mạnh. Sự kết hợp này khóa chết đường ống đứng im lìm trên không trung.

7. Giải pháp giảm chấn bằng đai treo bọc cao su

Kim loại cọ xát với kim loại luôn tạo ra tiếng ồn và sự mài mòn. Đai treo có lót cao su là sự nâng cấp hoàn hảo.

7.1. Chống xước cho các loại ống mỏng

Ống đồng dẫn gas điều hòa hay ống nhựa PPR có bề mặt khá mềm. Cạnh sắc của đai treo kim loại sẽ dễ dàng cứa rách bề mặt này khi rung. Lớp cao su EPDM mềm mại lót bên trong đai sẽ giải quyết việc này. Nó ôm ấp và bảo vệ đường ống an toàn tuyệt đối không một vết xước.

7.2. Hấp thụ tiếng ồn và xung lực

Cao su là vật liệu có đặc tính tiêu âm và giảm chấn xuất sắc. Nó hấp thụ toàn bộ tần số rung động từ vỏ ống truyền ra đai treo. Nhờ đó, tiếng ồn không thể truyền ngược lên trần nhà gây khó chịu. Cư dân sống ở tầng dưới hầm bơm sẽ không nghe thấy tiếng ù ù nữa.

7.3. Cách điện an toàn cho hệ thống

Trong nhiều trường hợp, đường ống kim loại có thể bị dò rỉ điện bám vào. Lớp cao su đóng vai trò là một vật liệu cách điện hoàn hảo. Nó cắt đứt dòng điện truyền từ vỏ ống lên thanh ren và trần nhà. Nó bảo vệ an toàn cho thợ bảo trì khi chạm tay vào hệ thống giá đỡ.

8. Tại sao tổng thầu chọn đai treo Cơ Khí Việt Hàn?

Thị trường có vô vàn xưởng sản xuất đai treo giá rẻ, mỏng như lá lúa. Cơ Khí Việt Hàn là nhà máy gia công đai ôm inox chuẩn chất lượng cao.

8.1. Cam kết dập từ phôi inox chuẩn mác 100%

Chúng tôi cam kết mọi chiếc đai treo đều dập từ cuộn thép nguyên bản. Tuyệt đối không bao giờ pha trộn phế liệu hay dùng hàng 201 giả mác 304. Mọi lô hàng xuất kho đều được test quang phổ kiểm tra thành phần Niken. Đầy đủ giấy tờ chứng nhận CO, CQ hợp lệ để chủ đầu tư nghiệm thu.

8.2. Bản đai dày dặn chịu tải trọng khủng

An toàn là trên hết. Chúng tôi tuyệt đối không sản xuất đai treo siêu mỏng để cạnh tranh giá rẻ. Đai ôm ống nhỏ luôn duy trì độ dày bản thép từ 1.2mm đến 1.5mm. Với ống lớn, bản đai inox được chấn dày từ 2.0mm đến 3.0mm siêu cứng cáp. Nó đảm bảo không bao giờ bị bẹp rúm hay đứt gãy khi treo ống nặng.

8.3. Báo giá tại xưởng dập không qua trung gian

Cơ Khí Việt Hàn sở hữu dàn máy đột dập CNC công suất lớn tại Hà Nội. Chúng tôi nhập cuộn phôi trực tiếp và tự động hóa khâu gia công. Do đó, mức giá đai treo ống inox khi đến tay nhà thầu là giá tận xưởng. Không bị đội giá qua bất kỳ đại lý trung gian nào trên thị trường.

9. Câu hỏi thường gặp về thi công đai treo ống (FAQ)

9.1. Treo ống PCCC phi 114 thì nên dùng ty ren kích thước bao nhiêu?

Ống thép phi 114 (DN100) chứa đầy nước có trọng lượng rất nặng, khoảng 25kg/mét. Bạn bắt buộc phải dùng đai treo quả bí bản dày tối thiểu 2.0mm. Thanh ty ren đi kèm bắt buộc phải dùng kích thước M10 hoặc an toàn nhất là M12. Khoảng cách giữa hai đai treo không được vươt quá 3.0 mét tiêu chuẩn.

9.2. Có dùng đai treo quả bí cho ống nằm sát tường đứng được không?

Hoàn toàn không được. Đai treo quả bí chỉ thiết kế để treo lơ lửng thả từ trần nhà xuống. Khi ôm ống sát tường, bạn phải dùng đai ôm chữ U (Ubolt) bắt vào giá đỡ. Hoặc đơn giản nhất là dùng đai ôm Omega (cùm Omega) bắt vít nở thẳng vào tường. Đai Omega ép chặt ống sát vào mặt phẳng tường gạch cực kỳ chắc chắn.

9.3. Làm sao phân biệt đai ôm inox 304 và 201 bằng mắt thường?

Rất khó để nhận biết bằng mắt vì cả hai đều được đánh bóng sáng loáng. Kể cả dùng nam châm cũng sai vì quá trình máy dập uốn cong sinh ra từ tính. Cách duy nhất là bạn mua lọ dung dịch thuốc thử inox chuyên dụng. Nhỏ một giọt lên đai, nếu đổi màu đỏ gạch là mác 201, không đổi màu là mác 304.

9.4. Dùng bu lông sắt mạ kẽm để siết đai tròn inox hai nửa có sao không?

Khuyến cáo kỹ thuật là cấm tuyệt đối việc sử dụng pha trộn kim loại này. Sự tiếp xúc giữa kẽm và inox sẽ sinh ra phản ứng ăn mòn điện hóa siêu nhỏ. Bu lông sắt sẽ bị gỉ sét, mủn nát và đứt gãy cực kỳ nhanh chóng. Bạn phải mua đồng bộ cụm bu lông đai ốc inox 304 để siết đai inox.

9.5. Khách mua sỉ đai treo ôm ống inox cần cung cấp thông tin gì?

Đầu tiên, hãy xác định rõ mác vật liệu thép không gỉ bạn cần là 201, 304. Cung cấp tên hình dáng đai (Quả bí, Đai chữ O, Cùm Omega, Đai hai nửa). Chỉ định rõ đường kính ngoài của ống cần ôm (Ví dụ phi 21, phi 60, phi 114). Cuối cùng, báo tổng số lượng chiếc dự kiến để nhận báo giá sỉ tại xưởng.
