Đai Ốc Tự Đứt Inox 304 / 201 / 316: Cấu Tạo & Cách Chọn

1. Tổng quan về đai ốc tự đứt inox 304 / 201 / 316

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Đai ốc tự đứt inox là chi tiết lắp xiết có phần đầu siết tách rời khi lắp. Trong ngành kim khí, sản phẩm còn gọi là êcu tự đứt inox hoặc đai ốc chống trộm inox. Tài liệu kỹ thuật tiếng Anh thường gọi phụ kiện này là Shear Nut hoặc Breakaway Nut. Một thuật ngữ khác trên bản vẽ là Security Shear Nut hoặc Security Nut Stainless Steel.

Sản phẩm được thiết kế cho các mối ghép cố định cần hạn chế việc tự ý tháo mở. Sau khi phần đầu vặn tách ra, phần thân còn lại không có cạnh để kẹp cờ lê. Nhờ làm từ inox 201, 304 hoặc 316, chi tiết thích ứng tốt với nhiều môi trường.

1.2. Mục đích hạn chế tháo mở trái phép trong liên kết

Tại các công trình công cộng hoặc khu vực ngoài trời, tình trạng tháo trộm vật tư rất dễ xảy ra. Nếu sử dụng đai ốc lục giác thông thường, kẻ gian chỉ cần dùng cờ lê phổ thông để mở. Đai ốc tự đứt inox giải quyết vấn đề này bằng cách loại bỏ phần đầu lục giác sau khi siết.

Phần thân còn lại giữ chặt bu lông và có bề mặt trơn nhẵn khó dùng kìm kẹp giữ. Tuy nhiên, không được nhầm lẫn chức năng hạn chế tháo trái phép với chức năng chống rung tự tháo. Khả năng bảo vệ liên kết phụ thuộc vào hình dạng phần thân còn lại và điều kiện lắp đặt.

2. Cấu tạo và nguyên lý tự đứt khi lắp đặt

2.1. Cấu tạo ba vùng chức năng trên thân đai ốc

Một chiếc đai ốc tự đứt inox thường được gia công liền khối với ba vùng chức năng rõ rệt. Phía trên là phần đầu dùng để truyền lực siết, thường có hình lục giác sáu cạnh tiêu chuẩn. Phía dưới là phần thân đai ốc giữ nhiệm vụ chịu lực, thường có biên dạng hình nón cụt tròn. Nằm giữa phần đầu siết và phần thân dưới là vùng cổ thắt có tiết diện nhỏ hơn.

Tùy theo thiết kế của từng nhà sản xuất, lỗ ren trong có thể tiện ở phần thân côn dưới. Ở một số biến thể khác, phần đầu lục giác được khoan rỗng không có ren để trượt qua bu lông. Không mặc định mọi đai ốc tự đứt trên thị trường đều có hình dạng hoặc cơ chế giống nhau. Kỹ thuật viên cần xác định đúng cấu tạo chi tiết thông qua hình ảnh, bản vẽ hoặc catalogue thực tế.

2.2. Nguyên lý tách phần đầu siết khi đạt ngưỡng thiết kế

Khi lắp đặt, người thợ vặn đai ốc vào bu lông sao cho phần đáy phẳng tiếp xúc mặt bản mã. Dụng cụ vặn tác động lực xoắn trực tiếp lên phần đầu lục giác để siết chặt mối ghép. Khi mặt đáy của phần thân côn đã ép sát vào kết cấu, lực cản ma sát sẽ tăng lên. Nếu tiếp tục tăng lực vặn, ứng suất cắt xoắn sẽ tập trung toàn bộ tại vùng cổ thắt.

Khi mô-men xoắn đạt đến điều kiện thiết kế của cổ thắt, phần đầu lục giác sẽ tự đứt rời ra. Phần thân hình côn tròn nhẵn còn lại tiếp tục nằm trên bu lông để giữ chặt mối ghép. Cần lưu ý rằng không mặc định mọi sản phẩm đều tự đứt ở cùng một giá trị mô-men siết. Đồng thời, không khẳng định đai ốc sau khi đứt sẽ không thể tháo ra bằng bất kỳ phương pháp nào.

>>>Tham khảo thêm các sản phảm inox:

3. Thông số kỹ thuật của đai ốc tự đứt inox

3.1. Bảng tóm tắt thông số kỹ thuật cơ bản

Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra của sản phẩm:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên và loại sản phẩm	Đai ốc tự đứt inox / Êcu tự đứt inox (Shear Nut / Breakaway Nut).
Vật liệu chế tạo	Thép không gỉ inox 201, inox 304 hoặc inox 316 theo sản phẩm thực tế.
Cấu tạo hai phần	Đầu siết lục giác tách rời và phần thân còn lại dạng côn tròn nhẵn.
Thông số phần ren	Đường kính ren danh nghĩa (d) và bước ren (P) hệ mét như M6, M8, M10, M12, M16.
Kích thước hình học	Chiều rộng giác (s), đường kính đáy côn, chiều cao tổng và chiều cao phần côn.
Điều kiện tách đầu	Ngưỡng mô-men tách đầu tại cổ đứt cần đối chiếu catalogue của đúng mã hàng.
Bề mặt hoàn thiện	Bề mặt inox tiện sáng nhẵn, vùng cổ đứt gia công đều, không nứt sẵn.
Tải trọng và tiêu chuẩn	Khả năng chịu tải và tiêu chuẩn áp dụng cần đối chiếu sản phẩm hoặc bản vẽ.

3.2. Cách đọc quy cách và lưu ý về lực tách đầu

Khi kiểm tra thông số, cần phân biệt kích thước ren danh nghĩa M6, M8, M10, M12 với kích thước ngoài. Ký hiệu d là đường kính ren của bu lông lắp kèm, còn s là cỡ cờ lê vặn đầu lục giác. Người mua không được nhầm lẫn tổng chiều cao trước khi lắp với chiều cao phần thân còn lại sau đứt. Chiều dài của bu lông phải được tính toán dựa trên chiều cao của phần thân côn chịu lực.

Người dùng không tự suy ra lực đứt hoặc mô-men tách đầu chỉ dựa vào đường kính ren danh nghĩa. Không nhầm lẫn giữa mô-men siết lắp đặt thông thường với điều kiện mô-men làm đứt phần cổ. Không tự ý gán các tiêu chuẩn DIN hay ISO khi chưa xác định sản phẩm đáp ứng tiêu chuẩn đó. Mọi số liệu về kích thước, tải trọng kéo và mô-men đứt phải lấy từ catalogue của nhà sản xuất.

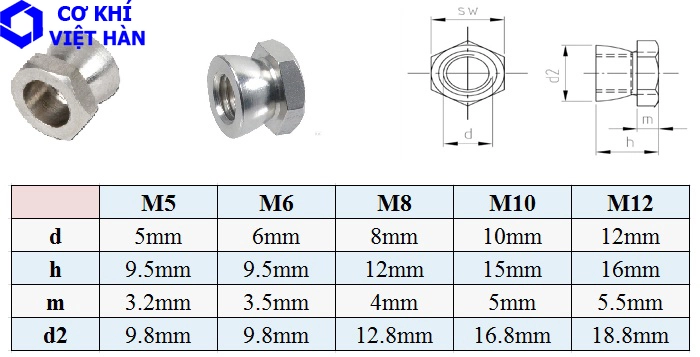

**TSKT Đai ốc tự đứt inox 304 / 201 / 316**

4. Phân loại cấu tạo và vật liệu inox 201, 304, 316

4.1. Phân biệt các kiểu thiết kế đai ốc tự đứt

Theo cấu tạo lỗ ren bên trong, đai ốc tự đứt inox thường có hai dạng gia công phổ biến. Dạng thứ nhất chỉ tiện ren tại phần thân côn bên dưới, còn phần đầu lục giác được khoan lỗ trơn. Thiết kế lỗ trơn ở đầu lục giác giúp phần đầu sau khi đứt dễ dàng rút tuột ra khỏi đầu bu lông. Dạng thứ hai tiện ren xuyên suốt cả hai phần và chỉ dùng cho vị trí đầu bu lông không nhô cao.

Theo biên dạng phần thân giữ lại, phổ biến nhất là kiểu thân hình nón cụt có vách nghiêng trơn. Một số mẫu thiết kế theo bản vẽ riêng có thể dùng thân vòm cầu hoặc có rãnh định vị cổ đứt. Mỗi kiểu dáng sẽ có đường kính đáy tựa và chiều cao phần thân giữ lại khác nhau. Do đó, việc chọn kiểu đầu tự đứt nào phải căn cứ vào chiều dài dư của thân bu lông.

4.2. So sánh đặc tính inox 201, inox 304 và inox 316

Phiên bản đai ốc tự đứt inox 201 phù hợp với các ứng dụng có điều kiện môi trường khô ráo và kinh tế. Inox 201 có độ cứng khá cao nhưng khả năng kháng oxy hóa ngoài trời mưa ẩm còn hạn chế. Trong khi đó, êcu tự đứt inox 304 được sử dụng phổ biến nhờ khả năng chống ăn mòn ổn định. Sản phẩm inox 304 đáp ứng tốt các hạng mục hàng rào, biển báo và thiết bị lắp đặt ngoài trời.

Đối với khu vực ven biển hoặc nơi có nguy cơ ăn mòn cao hơn, êcu tự đứt inox 316 sẽ được cân nhắc. Tuy nhiên, không khẳng định inox 316 chống gỉ tuyệt đối hoặc luôn phù hợp với mọi loại hóa chất. Không mặc định cả ba mác inox 201, 304 và 316 đều có cùng độ bền, độ cứng hay lực đứt. Đồng thời, không khẳng định mọi kích thước trên thị trường đều có sẵn đủ cả ba lựa chọn vật liệu này.

5. Đặc điểm kỹ thuật và phân biệt với các phụ kiện khác

5.1. Đặc điểm kỹ thuật và giới hạn sử dụng thực tế

Ưu điểm lớn của đai ốc tự đứt inox là người thợ chỉ cần dùng cờ lê hoặc đầu khẩu tiêu chuẩn để lắp. Không cần phải trang bị các loại đầu tuýp mở khóa chuyên dụng đắt tiền khi thi công hàng loạt. Khi phần đầu lục giác đứt rời, nó đồng thời báo hiệu mối ghép đã đạt đến ngưỡng lực vặn thiết kế. Phần côn tròn nhẵn còn lại vừa hạn chế kẹp vặn vừa tránh gây vướng mắc cho người qua lại.

Về giới hạn sử dụng, đây là loại đai ốc dùng một lần và tạo ra liên kết mang tính cố định. Khi cần tháo dỡ để sửa chữa thiết bị, công nhân bắt buộc phải dùng máy cắt hoặc đục phá hủy. Ngoài ra, lực kẹp thực tế của mối ghép phụ thuộc lớn vào ma sát ren lúc phần cổ bắt đầu đứt. Nếu ren bu lông bị kẹt bẩn, cổ đai ốc có thể bị vặn đứt sớm trước khi kẹp chặt bản mã.

5.2. Phân biệt với đai ốc tự hãm, bu lông tự đứt và ốc chống trộm khác

Cần phân biệt rõ đai ốc tự đứt inox với đai ốc tự hãm DIN 985 và đai ốc mặt bích DIN 6926. Hai dòng DIN 985 và DIN 6926 dùng vòng chèn phi kim để cản ren chống rung và vẫn giữ nguyên đầu lục giác. Đai ốc lục giác thông thường DIN 934 thì hoàn toàn có thể tháo mở dễ dàng bằng cờ lê bất kỳ lúc nào. Trong khi đó, bu lông tự đứt có phần cổ đứt nằm trên đầu bu lông chứ không nằm trên đai ốc.

Ngoài ra, thị trường còn có các dòng đai ốc chống trộm kiểu khác dùng rãnh tam giác hoặc lỗ bảo mật. Những loại đai ốc bảo mật đó không có phần đầu tự đứt mà phải vặn bằng chìa vặn chuyên dụng riêng.

Loại phụ kiện	Đặc điểm cấu tạo	Mục đích kỹ thuật chính
Đai ốc tự đứt inox	Đầu lục giác nối với thân côn qua cổ thắt.	Đầu siết tự đứt rời để hạn chế tháo mở trái phép.
Đai ốc chống trộm dùng chìa	Thân có rãnh đặc biệt, không có cổ đứt.	Đóng mở nhiều lần nhưng phải có đầu khẩu chuyên dụng.
Đai ốc tự hãm DIN 985	Đai ốc lục giác có vòng chèn phi kim loại.	Hạn chế tự nới lỏng ren do rung động, tháo bằng cờ lê.
Bu lông tự đứt	Thân bu lông có đầu siết tự tách rời.	Kiểm soát lực siết hoặc chống tháo từ phía đầu bu lông.

6. Ứng dụng thực tế và cách lựa chọn quy cách

6.1. Ứng dụng trong công trình công cộng, hạ tầng và thiết bị

Đai ốc tự đứt inox 304 / 201 / 316 được ứng dụng rộng rãi trong lắp đặt hệ thống hàng rào bảo vệ. Tại các khu công nghiệp, đường cao tốc và trạm biến áp, phụ kiện giúp giữ chặt các tấm lưới rào vào cột. Trong hạ tầng giao thông, sản phẩm dùng để cố định biển báo đường bộ, gương cầu lồi và dải phân cách. Nhờ phần thân côn trơn nhẵn, các đối tượng xấu rất khó dùng dụng cụ cầm tay để tháo trộm thiết bị.

Trong lắp đặt thiết bị công cộng, đai ốc dùng để bắt ghế băng công viên, thùng rác và khung đèn chiếu sáng. Ngành năng lượng mặt trời cũng sử dụng đai ốc tự đứt inox để bảo vệ các tấm pin lắp ở khu vực vắng người. Bên cạnh đó, chi tiết còn dùng trên các nắp hố ga, song chắn rác và lồng bảo vệ máy móc ngoài trời.

6.2. Cách lựa chọn kích thước ren và mác vật liệu inox

Khi lựa chọn sản phẩm, bước đầu tiên là xác định đúng đường kính ren và bước ren của bu lông hoặc ty ren. Cần kiểm tra xem đầu bu lông sau khi lắp sẽ nằm phẳng trong thân côn hay nhô dài ra ngoài. Nếu thân bu lông nhô dài, bắt buộc phải chọn loại đai ốc có phần đầu lục giác khoan lỗ trơn không ren. Nếu chọn nh loại tiện ren suốt cả phần đầu, phần đầu sau khi đứt sẽ bị kẹt lại trên bu lông.

Bước tiếp theo là lựa chọn mác inox 201, 304 hoặc 316 dựa trên mức độ ăn mòn của môi trường lắp đặt. Với các vị trí trong nhà ít ẩm có thể xét dùng inox 201, còn ngoài trời mưa nắng nên chọn inox 304. Tại các vùng ven biển hoặc môi trường khắc nghiệt, inox 316 sẽ giúp hạn chế gỉ sét tốt hơn. Đồng thời, cần đảm bảo bu lông kết hợp cùng có cấp độ bền lớn hơn lực vặn đứt của cổ đai ốc.

7. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua

7.1. Quy trình lắp đặt đúng kỹ thuật theo catalogue

Quá trình lắp đặt đai ốc tự đứt inox cần được thực hiện cẩn thận vì không thể vặn lùi lại sau khi đứt:

Kiểm tra đúng đường kính ren, bước ren của đai ốc và làm sạch bụi bẩn trên thân ren bu lông.
Đưa đai ốc vào bu lông theo đúng chiều quy định: mặt đáy phẳng của phần côn hướng vào bề mặt bản mã.
Nếu kết cấu có lỗ khoan rộng, có thể lót thêm vòng đệm phẳng inox bên dưới đáy côn theo thiết kế.
Vặn mồi đai ốc bằng tay vào bu lông cho đến khi mặt đáy côn tiếp xúc sát vào mặt chi tiết ghép.
Dùng cờ lê hoặc đầu khẩu vừa khít với phần đầu lục giác và siết đều tay theo hướng dẫn nhà sản xuất.
Tiếp tục siết cho đến khi phần đầu lục giác tách rời khỏi thân côn, sau đó kiểm tra lại độ chặt liên kết.

Lưu ý cần giữ cố định đầu bu lông phía bên kia (hoặc dùng bu lông cổ vuông chống xoay) trong suốt lúc siết.

7.2. Những lỗi thường gặp, cách tháo dỡ và thông tin đặt mua

Lỗi thường gặp nhất khi thi công là lắp ngược chiều đai ốc, đưa phần đầu lục giác quay vào mặt bản mã. Một lỗi khác là thân ren bu lông bị móp hoặc bẩn làm kẹt ren, khiến cổ đai ốc đứt khi bản mã còn lỏng. Ngoài ra, nếu dùng súng bắn ốc va đập quá mạnh có thể làm đứt luôn cả thân bu lông cỡ nhỏ. Khi bắt buộc phải tháo dỡ để bảo trì, thợ cơ khí thường phải dùng máy mài cắt xẻ rãnh hoặc cắt bỏ bu lông.

Khi liên hệ đặt mua, khách hàng cần cung cấp rõ đường kính ren (M6, M8, M10, M12…), bước ren và số lượng. Hãy chỉ định rõ mác vật liệu là inox 201, inox 304 hay inox 316 theo yêu cầu của dự án. Đối với các đơn hàng sản xuất theo thiết kế riêng, cần gửi kèm bản vẽ quy định kích thước côn và cổ đứt.

Chú ý khi lựa chọn và sử dụng đai ốc tự đứt inox 304 / 201 / 316

Nguyên tắc nhận diện, chọn vật liệu và kiểm soát thi công

Nhận diện đúng sản phẩm là đai ốc có phần đầu siết tự tách rời khi đạt ngưỡng xoắn, để lại thân côn nhẵn.
Phân biệt rõ đai ốc tự đứt với đai ốc tự hãm chống rung DIN 985, DIN 6926 và bu lông tự đứt.
Chức năng chính của sản phẩm là hạn chế tháo mở trái phép, không phải là cơ cấu khóa ren chống rung động.
Không khẳng định đai ốc sau khi đứt đầu là tuyệt đối không thể tháo ra bằng mọi công cụ phá hủy.
Phân biệt rõ đặc tính chống ăn mòn của inox 201, 304, 316 với khả năng chịu tải cơ học của liên kết.
Không mặc định cả ba mác inox đều có cùng độ cứng, lực đứt hoặc luôn có sẵn ở mọi kích thước.
Không tự suy diễn mô-men tách đầu từ đường kính ren và không nhầm với mô-men siết thông thường.
Kiểm tra ren bu lông sạch sẽ và lắp đúng chiều mặt đáy côn tiếp xúc bản mã trước khi siết đứt.
Đối chiếu trực tiếp sản phẩm thực tế, bản vẽ hoặc catalogue nhà sản xuất trước khi thi công hàng loạt.
