Đai Ốc Mũ Inox DIN 1587: Cấu Tạo, Thông Số & Lắp Đặt

1. Tổng quan về đai ốc mũ (tán bầu) inox DIN 1587

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Đai ốc mũ inox DIN 1587 là loại đai ốc lục giác có phần chụp mũ kín một đầu. Trong ngành kim khí, phụ kiện còn gọi là tán bầu inox, êcu mũ inox hoặc đai ốc chỏm cầu inox. Nhiều xưởng cơ khí gọi tên thương mại là êcu bầu inox 304 hoặc êcu bầu inox 316. Tên tiếng Anh thông dụng là Hexagon Cap Nut, Dome Nut, Acorn Nut hoặc Stainless Steel Cap Nut.

Sản phẩm là sự kết hợp giữa phần thân lục giác siết cờ lê và phần vòm chụp bên trên. Chi tiết giúp che phủ phần đầu ren thừa của bu lông sau khi lắp ghép. Nhờ đó, liên kết cơ khí đạt độ an toàn và tính thẩm mỹ cao hơn.

1.2. Công dụng che đầu ren và hoàn thiện bề mặt liên kết

Trên các thiết bị gia dụng và khung máy, đầu ren bu lông nhô ra thường rất sắc nhọn. Nếu người dùng vô tình va chạm, đầu ren thừa dễ gây ra các trầy xước không mong muốn. Đai ốc mũ inox DIN 1587 khắc phục bài toán này nhờ phần vòm chụp bảo vệ.

Bên cạnh yếu tố an toàn, phần mũ tròn còn tạo nét hoàn thiện tinh tế cho sản phẩm. Chi tiết ngăn rác bẩn bám trực tiếp vào các rãnh ren trong quá trình vận hành. Tuy nhiên, phần mũ không tự động tạo khả năng khóa ren chống xoay hay chống thấm nước.

2. Cấu tạo, đặc điểm nhận dạng và tiêu chuẩn DIN 1587:2021-11

2.1. Cấu tạo ba phần và đặc điểm nhận dạng hình học

Cấu tạo của đai ốc mũ inox DIN 1587 chia làm ba vùng chức năng rõ rệt. Dưới cùng là phần thân lục giác sáu cạnh dùng cho cờ lê hoặc vặn bằng tay. Bên trong phần thân lục giác được tiện ren chuẩn hệ mét để vặn vào bu lông. Trên đỉnh thân lục giác là phần mũ chụp kín với vòm cầu dạng bán nguyệt.

Bên trong phần vòm chụp là khoảng rỗng gọi là khoang chứa đầu ren thừa. Chiều sâu khoang chụp giới hạn độ dài của phần ren bu lông có thể đi vào. Do đó, cần kiểm tra chiều dài bu lông nhô ra trước khi thi công lắp đặt.

2.2. Tiêu chuẩn DIN 1587:2021-11 và so sánh với DIN 917

Tiêu chuẩn DIN 1587 quy định rõ các yêu cầu kỹ thuật cho đai ốc chụp mũ cao. Phiên bản hiện hành là DIN 1587:2021-11, chính thức thay thế cho bản cũ DIN 1587:2014-07. Tiêu chuẩn áp dụng cho ren hệ mét bước thô và bước mịn trong phạm vi quy định.

Kỹ thuật viên cần phân biệt rõ đai ốc mũ cao DIN 1587 với đai ốc mũ thấp DIN 917. Loại DIN 917 có phần vòm mũ mỏng phẳng hơn, dùng cho đoạn ren nhô ngắn. Không mặc định mọi sản phẩm tán bầu inox trên thị trường đều đạt chuẩn DIN 1587.

>>>Tham khảo thêm các sản phảm inox:

3. Thông số kỹ thuật của đai ốc mũ inox DIN 1587

3.1. Bảng tóm tắt thông số kỹ thuật cơ bản

Bảng dưới đây tổng hợp ngắn gọn các trường thông số kỹ thuật cần kiểm tra:

Hạng mục kỹ thuật	Quy cách và dữ liệu đối chiếu
Tên sản phẩm	Đai ốc mũ inox DIN 1587 / Tán bầu inox (Hexagon Cap Nut / Dome Nut).
Tiêu chuẩn áp dụng	DIN 1587:2021-11 (thay thế cho phiên bản trước đó DIN 1587:2014-07).
Vật liệu chế tạo	Thép không gỉ inox 201, inox 304 hoặc inox 316 theo sản phẩm thực tế.
Thông số phần ren	Đường kính ren danh nghĩa (d) và bước ren (P) thô hoặc mịn chuẩn mét.
Kích thước hình học	Chiều rộng giác (s), chiều cao thân lục giác (m) và tổng chiều cao (h).
Khoang chứa mũ chụp	Hình dạng vòm cầu, chiều sâu khoang chứa giới hạn độ nhô của ren.
Bề mặt hoàn thiện	Bề mặt inox mờ hoặc xử lý bóng, làm sạch bavia các mép cạnh.
Dung sai và cơ tính	Cấp chính xác, dung sai kích thước cần đối chiếu catalogue sản phẩm.

3.2. Cách đọc quy cách và phân biệt các chiều cao

Khi tra cứu bản vẽ, cần phân biệt đường kính ren M4, M5, M6, M8 với kích thước ngoài. Ký hiệu d là cỡ ren, còn s là khoảng cách giữa hai mặt phẳng giác lục giác. Người mua không được nhầm lẫn giữa chiều cao thân lục giác m và tổng chiều cao h.

Chiều cao h bao gồm cả thân lục giác lẫn phần chỏm vòm cầu nhô lên trên. Cũng không nhầm chiều sâu khoang chụp với tổng chiều cao toàn bộ đai ốc. Không tự tạo bảng kích thước khi chưa đối chiếu tiêu chuẩn DIN 1587 hoặc catalogue chính thức.

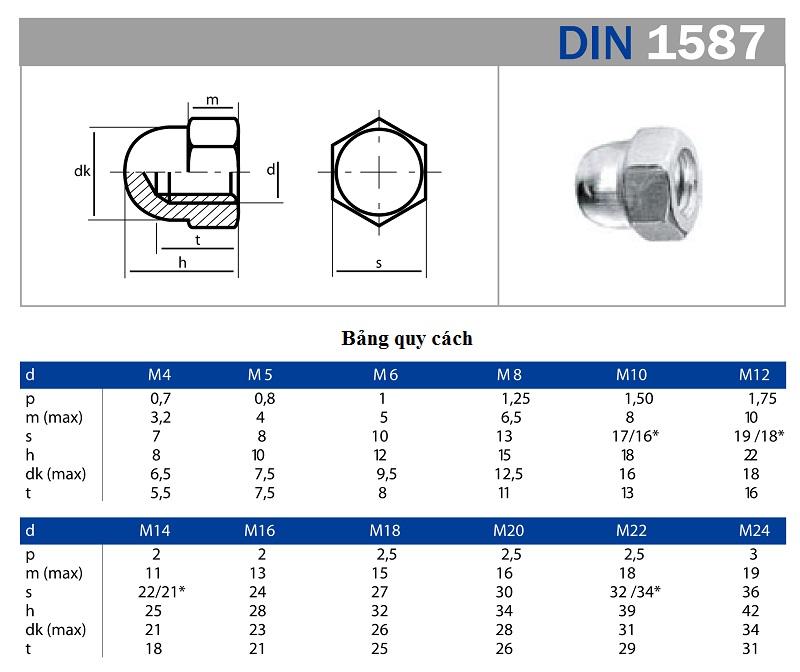

**TSKT Đai ốc mũ (tán bầu) inox DIN 1587**

4. Phân loại vật liệu inox 201, 304 và 316

4.1. Đặc điểm ứng dụng của inox 201 và inox 304

Đai ốc mũ inox 201 là lựa chọn phù hợp cho các khu vực khô ráo trong nhà. Vật liệu inox 201 giúp tối ưu hóa chi phí cho các sản phẩm đồ gỗ hoặc gia dụng. Tuy nhiên, khả năng chống gỉ của inox 201 bị hạn chế khi tiếp xúc độ ẩm cao.

Đai ốc mũ inox 304 là dòng vật tư phổ biến nhất trong các công trình cơ khí. Vật liệu inox 304 có khả năng kháng ăn mòn tốt trong không khí ngoài trời. Sản phẩm giữ được độ sáng bóng và không bị ố vàng theo thời gian sử dụng.

4.2. Đặc điểm của inox 316 và các giới hạn vật liệu

Đối với môi trường tiếp xúc hơi muối biển hoặc hóa chất nhẹ, inox 316 được dùng. Thành phần Molypden trong inox 316 giúp tăng cường khả năng chống ăn mòn lỗ rỗ. Tuy nhiên, không khẳng định inox 316 chống gỉ tuyệt đối trong mọi loại hóa chất đậm đặc.

Không mặc định tất cả các cỡ ren đều có sẵn đầy đủ cả ba mác inox. Phân biệt rõ mác inox với cấp tính chất cơ học của đai ốc. Không tự gán các cấp bền A2-70 hay A4-70 khi chưa có tài liệu chứng minh.

5. So sánh DIN 1587 với các dòng đai ốc lục giác khác

5.1. Phân biệt đai ốc mũ cao DIN 1587 và các loại êcu khác

Đai ốc mũ DIN 1587 có điểm đặc trưng là phần vòm chụp kín che hết đầu ren. Đặc điểm này khác biệt hoàn toàn với đai ốc lục giác thông thường DIN 934. Loại DIN 934 hở hai đầu ren nên không có tính năng bảo vệ an toàn va chạm.

So với đai ốc tự hãm DIN 985, DIN 1587 không chứa vòng chèn nylon cản ren. So với đai ốc mặt bích DIN 6926, DIN 985 hay DIN 934, đai ốc mũ hướng đến tính hoàn thiện. Việc nhận diện đúng tiêu chuẩn giúp tránh mua nhầm chủng loại khi thi công.

5.2. Bảng đối chiếu các loại đai ốc lục giác thông dụng

Bảng dưới đây tóm tắt sự khác biệt giữa đai ốc mũ DIN 1587 và các loại khác:

Mã tiêu chuẩn	Hình dạng phần đỉnh	Tính năng kỹ thuật nổi bật
DIN 1587	Mũ chụp vòm cầu cao kín đỉnh.	Che phủ đầu ren sắc, tăng thẩm mỹ và an toàn.
DIN 917	Mũ chụp vòm dạng mỏng thấp.	Che đầu ren ngắn ở khu vực giới hạn không gian.
DIN 934 / ISO 4032	Thân lục giác thông thường thông suốt.	Liên kết chịu tải lực kéo chuẩn, hở hai đầu ren.
DIN 985 / ISO 10511	Thân mỏng có vòng chèn nhựa ở đỉnh.	Tạo lực ma sát cản ren, hạn chế tự nới lỏng.

6. Ứng dụng thực tế và cách lựa chọn quy cách

6.1. Ứng dụng trong nội thất, khung máy và thiết bị gia dụng

Đai ốc mũ inox DIN 1587 được ứng dụng rộng rãi trong chế tạo đồ nội thất kim loại. Chi tiết xuất hiện tại các điểm nối cầu thang, lan can kính và chân bàn ghế. Phần mũ tròn che đi các đầu bu lông thô, giúp không gian thêm sang trọng.

Trong ngành chế tạo máy, chi tiết dùng bắt gá vỏ tủ điện và máy đóng gói. Sản phẩm cũng dùng trên đồ thiết bị y tế, xe nâng và thiết bị sân chơi. Bề mặt nhẵn bóng của đai ốc giúp việc lau chùi vệ sinh thiết bị dễ dàng.

6.2. Cách chọn đường kính ren, bước ren và chiều dài bu lông

Để chọn đúng đai ốc mũ inox, bước đầu tiên là đo chính xác đường kính ren. Phải đảm bảo bước ren của đai ốc hoàn toàn trùng khớp với bước ren bu lông. Tiếp theo, chọn mác inox 201, 304 hay 316 dựa theo vị trí lắp đặt.

Bước quan trọng nhất là tính toán khoảng nhô ra của thân bu lông. Chiều dài ren nhô ra bắt buộc phải nhỏ hơn chiều sâu khoang chứa trong mũ. Nếu bu lông nhô quá dài, đai ốc sẽ bị kẹt trước khi ép sát bản mã.

7. Hướng dẫn lắp đặt, lỗi thường gặp và lưu ý đặt mua

7.1. Quy trình lắp đặt đúng kỹ thuật và kiểm tra liên kết

Quá trình thi công đai ốc mũ inox DIN 1587 cần thực hiện theo các bước:

Kiểm tra đúng đường kính ren, bước ren và làm sạch bẩn trên ren bu lông.
Đo chiều dài phần ren bu lông nhô ra so với chiều sâu khoang chụp của đai ốc.
Đặt long đen phẳng hoặc long đen vênh vào thân bu lông nếu bản vẽ yêu cầu.
Vặn mồi đai ốc mũ bằng tay vào thân bu lông theo chiều kim đồng hồ.
Dùng cờ lê hoặc đầu khẩu đúng cỡ s để siết chặt với lực vặn vừa đủ.
Kiểm tra mặt đáy đai ốc đã áp sát bản mã và đầu bu lông không đụng đáy mũ.

Tuyệt đối không dùng lực siết quá đà làm biến dạng các góc giác của thân đai ốc.

7.2. Các lỗi thường gặp và thông tin cần cung cấp khi đặt mua

Lỗi phổ biến nhất là chọn chiều dài bu lông quá lớn làm đai ốc bị cấn đáy. Khi đó, đai ốc không thể ép chặt bản mã làm liên kết bị lỏng lẻo. Lỗi thứ hai là dùng sai kích thước cờ lê làm sứt móp phần lục giác.

Khi đặt mua hàng, khách hàng cần cung cấp rõ cỡ ren M (M4, M5, M6, M8…). Cung cấp mác inox yêu cầu (201, 304, 316) và số lượng cụ thể cho đơn hàng. Nếu có yêu cầu đặc biệt về độ sâu khoang chụp, hãy gửi kèm bản vẽ.

Chú ý khi lựa chọn và sử dụng đai ốc mũ (tán bầu) inox DIN 1587

Nguyên tắc nhận diện, chọn thông số và kiểm soát thi công

Nhận diện đúng sản phẩm là đai ốc lục giác chụp mũ cao kín đỉnh theo DIN 1587.
Phiên bản tiêu chuẩn hiện hành áp dụng là DIN 1587:2021-11 thay thế bản cũ 2014.
Phân biệt đai ốc mũ cao DIN 1587 với đai ốc chụp mũ thấp DIN 917.
Phân biệt rõ chiều cao thân lục giác m với tổng chiều cao toàn bộ đai ốc h.
Đo chiều dài ren nhô ra của bu lông, đảm bảo không vượt chiều sâu khoang mũ.
Đai ốc mũ dùng để che đầu ren và tăng thẩm mỹ, không khóa ren hay chống nước.
Không dùng lực siết quá lớn làm biến dạng các góc giác lục giác của đai ốc.
Không tự suy diễn tải trọng, mô-men siết khi chưa có tài liệu kỹ thuật chuẩn.
Đối chiếu trực tiếp catalogue nhà sản xuất và bản vẽ trước khi lắp đặt hàng loạt.
