Bulong Mắt Inox DIN 580 – Móc Cẩu Ren Dương: Cấu Tạo & Thông Số

1. Tổng quan về bulong mắt inox DIN 580

1.1. Khái niệm và các tên gọi kỹ thuật thông dụng

Bulong mắt inox là phụ kiện liên kết cơ khí chuyên dụng dùng cho mục đích nâng hạ. Sản phẩm tích hợp phần vòng khuyên tròn ở đầu và thân tiện ren ngoài. Trong ngành kỹ thuật, chi tiết còn gọi là móc cẩu ren dương inox hoặc móc cẩu ren ngoài. Tên thương mại quốc tế của phụ kiện là Stainless Steel DIN580 Eyebolt.

Nhiều xưởng cơ khí còn định danh phụ kiện là bu lông mắt thép không gỉ. Tùy thuộc vào phôi thép thực tế, hàng hóa có thể là bu lông mắt inox 304 hoặc 316. Tuy nhiên, chỉ gọi tên mác thép khi có tài liệu kiểm định xuất xưởng xác nhận. Phụ kiện hỗ trợ kết nối an toàn giữa máy móc và dây cáp cẩu.

1.2. Vai trò trong liên kết nâng hạ thiết bị cơ khí

Trong quá trình di chuyển máy móc công nghiệp, việc tạo điểm móc cẩu là yêu cầu bắt buộc. Nếu sử dụng các điểm neo tự chế, nguy cơ tuột gãy tai treo rất dễ xảy ra. Bulong mắt inox DIN 580 mang lại một điểm móc cẩu ren dương vững chắc trên thân máy. Vòng mắt khuyên tròn cho phép móc trực tiếp móc cẩu, ma ní hoặc dây xích nâng hạ.

Nhờ cấu trúc đúc liền khối, lực nâng được truyền trực tiếp xuống hệ thống ren cấy. Người vận hành có thể di dời các cụm động cơ nặng một cách thuận tiện. Khác với bu lông thông thường, sản phẩm vừa kẹp giữ vừa chịu tải trọng động. Việc kiểm soát chặt chẽ quy cách giúp đảm bảo an toàn cho toàn bộ công trình.

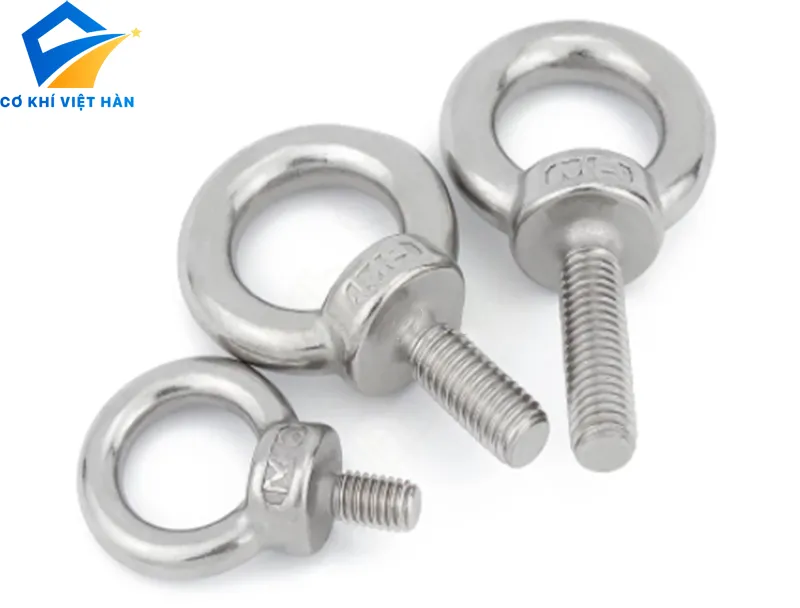

**Bulong mắt inox – Móc cẩu ren dương inox DIN 580**

2. Đặc điểm nhận biết và cấu tạo sản phẩm

2.1. Cấu tạo vòng mắt và thân ren ngoài

Một chiếc móc cẩu ren dương inox tiêu chuẩn gồm hai bộ phận chính liền khối. Phía trên là phần vành khuyên tròn hay còn gọi là vòng mắt nâng hạ. Lỗ trong của vòng mắt được bo tròn đều nhằm tránh cứa rách dây nâng. Phía dưới vòng mắt là phần gờ vai tiếp xúc phẳng để ép sát vào chi tiết.

Nối liền dưới gờ vai là thân bu lông hình trụ tròn có tiện ren ngoài. Đoạn ren ngoài này được gia công theo bước ren hệ mét tiêu chuẩn quốc tế. Cần phân biệt rõ đường kính ren với đường kính trong và đường kính ngoài vòng mắt. Mỗi vị trí kích thước đều mang một giá trị kỹ thuật hình học độc lập.

2.2. Phân biệt với ê cu mắt và vòng khuyên không ren

Người mua cần phân biệt rõ bulong mắt inox ren ngoài với dòng ê cu mắt DIN 582. Ê cu mắt DIN 582 có cấu tạo lỗ ren âm bên trong để vặn vào thanh ren. Trong khi đó, bulong mắt DIN 580 mang thân ren dương để cấy trực tiếp vào lỗ ren máy. Việc nhầm lẫn giữa hai loại ren sẽ làm gián đoạn tiến độ lắp ráp thiết bị.

Bên cạnh đó, sản phẩm này hoàn toàn khác biệt với các loại vòng khuyên trơn không ren. Vòng khuyên trơn đòi hỏi phương pháp hàn đính hoặc xỏ chốt giữ phức tạp. Bulong mắt DIN 580 tháo lắp cơ động hoàn toàn bằng thao tác vặn xoay cơ học. Bảng so sánh dưới đây giúp nhận diện trực quan các dòng phụ kiện móc cẩu:

Tên phụ kiện	Cấu tạo phần ren	Phương thức lắp ráp vào thiết bị
Bulong mắt DIN 580	Thân có tiện ren ngoài (ren dương).	Vặn trực tiếp vào lỗ taro ren trên máy.
Ê cu mắt DIN 582	Đế có lỗ ren trong (ren âm).	Vặn vào đầu bu lông hoặc ty ren nhô ra.
Vòng khuyên trơn	Không có ren trên toàn bộ cấu trúc.	Liên kết bằng phương pháp hàn hoặc chốt xỏ.

>>>Tham khảo thêm các sản phảm inox:

3. Tiêu chuẩn DIN 580:2024-05 và phân biệt ISO 3266

3.1. Tiêu chuẩn DIN 580:2024-05 hiện hành

Quy chuẩn sản xuất bu lông mắt nâng hạ được quy định theo tiêu chuẩn DIN 580. Phiên bản mới nhất cần rà soát và đối chiếu kỹ thuật là DIN 580:2024-05. Tiêu chuẩn này thay thế các ấn bản cũ trước đó nhằm chuẩn hóa kích thước đúc. Văn bản quy định dải ren từ M6 đến M100 cùng các yêu cầu thử nghiệm tải trọng.

Phiên bản DIN 580:2024-05 nhấn mạnh vào chất lượng vật liệu và giới hạn mỏi kim loại. Không mặc định mọi sản phẩm trôi nổi trên thị trường đều đạt đúng tiêu chuẩn mới. Kỹ thuật viên khi nghiệm thu phải đối chiếu ký hiệu dập nổi trên vành mắt. Thông tin dập nổi thường bao gồm mã tiêu chuẩn, kích thước ren và dấu nhà sản xuất.

3.2. Phân biệt DIN 580 với tiêu chuẩn DIN EN ISO 3266

Trong hệ thống kỹ thuật nâng hạ, nhiều người thường nhắc đến tiêu chuẩn ISO 3266. Tiêu chuẩn DIN EN ISO 3266 quy định về bu lông mắt thép cho mục đích nâng hạ chung. Tuy nhiên, không khẳng định hai tiêu chuẩn DIN 580 và ISO 3266 tương đương hoàn toàn. Giữa hai tiêu chuẩn có sự khác nhau về kích thước gờ vai và phương pháp thử tải.

Kích thước lỗ trong của vòng mắt và chiều dài ren cũng có thể có dung sai lệch. Kỹ sư thiết kế phải kiểm tra rõ bản vẽ chỉ định mã DIN 580 hay ISO 3266. Việc áp dụng chuẩn xác tiêu chuẩn giúp bảo đảm tính đồng bộ cho hồ sơ nghiệm thu. Không tự ý thay đổi tiêu chuẩn khi chưa có sự chấp thuận của bộ phận giám sát.

4. Thông số kỹ thuật bu lông mắt inox DIN 580

4.1. Bảng thông số kỹ thuật chi tiết của sản phẩm

Bảng dưới đây tổng hợp các trường thông số kỹ thuật cần kiểm tra của sản phẩm:

Thông số	Mô tả
Tên sản phẩm	Bulong mắt inox / Móc cẩu ren dương inox DIN 580.
Tiêu chuẩn áp dụng	DIN 580:2024-05 (phiên bản tiêu chuẩn kỹ thuật hiện hành).
Vật liệu inox	Thép không gỉ theo mác thực tế (đối chiếu chứng chỉ lô hàng).
Kích thước ren danh nghĩa	Đường kính ren hệ mét M6, M8, M10, M12, M16, M20 đến M64.
Bước ren tiêu chuẩn	Bước ren thô theo hệ mét quy định trong tiêu chuẩn DIN 580.
Đường kính ngoài vòng mắt	Kích thước đo phủ bì ngoài của vành khuyên tròn theo bản vẽ.
Đường kính trong vòng mắt	Đường kính lọt lòng của lỗ xỏ móc cẩu hoặc ma ní nâng hạ.
Chiều dài phần ren	Chiều dài đoạn thân ren trụ tròn tính từ mặt dưới gờ vai.
Chiều cao tổng thể	Kích thước đo từ đỉnh ngoài vòng mắt đến đáy của thân ren.
Tải trọng làm việc cho phép	Cần đối chiếu sản phẩm thực tế hoặc catalogue của nhà sản xuất.
Hướng tải được phép	Ưu tiên phương thẳng đứng; hạn chế lực kéo lệch góc hoặc xiên.
Bề mặt hoàn thiện	Bề mặt mộc xử lý bóng mờ, tẩy sạch xỉ đúc và dầu mỡ bôi trơn.
Phương pháp lắp đặt	Vặn ren vào lỗ taro trên máy sao cho mặt gờ vai ép sát phẳng.
Ứng dụng chính	Làm điểm móc cẩu nâng hạ máy móc, động cơ và bồn bể công nghiệp.
Chứng từ kỹ thuật đi kèm	Cần đối chiếu sản phẩm thực tế hoặc catalogue khi bàn giao hàng.

4.2. Cách đọc kích thước và lưu ý số liệu hình học

Khi kiểm tra thông số móc cẩu, người mua phải phân biệt rõ các kích thước hình học. Ký hiệu d là đường kính ren ngoài, khác biệt hoàn toàn với đường kính trong vòng mắt. Chiều dài phần ren cần đủ sâu để đảm bảo toàn bộ số ren chịu lực ăn khớp. Chiều cao tổng thể giúp kỹ sư tính toán khoảng không gian tĩnh khi cẩu qua cửa hẹp.

Không tự tạo bảng kích thước tiêu chuẩn giả định rồi áp dụng cho mọi lô hàng hóa. Mỗi đơn vị gia công có thể có sự chênh lệch nhỏ về độ dày vành khuyên đúc. Với các kích thước chưa xác minh, ghi chú cần đối chiếu catalogue hoặc sản phẩm thực tế. Điều này giúp ngăn chặn các sai sót kích thước gây mất an toàn khi lắp ráp.

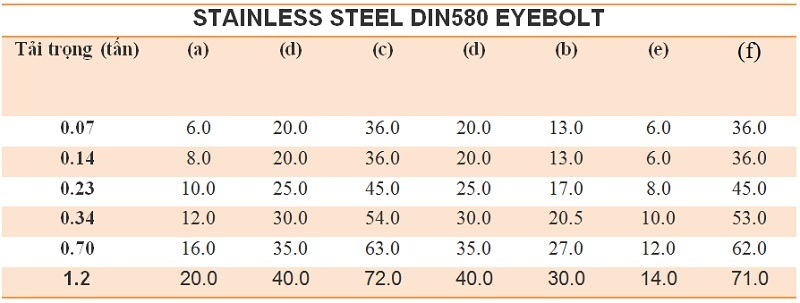

**TSKT Bulong mắt inox – Móc cẩu ren dương inox DIN 580**

5. Phân tích các lựa chọn vật liệu inox thực tế

5.1. Đặc điểm nhận diện vật liệu inox 304 và inox 316

Từ khóa tên gọi sản phẩm có chữ inox không đồng nghĩa mọi bu lông đều như nhau. Trong ngành gia công, phôi inox 304 thường được chọn cho các ứng dụng cơ khí thông dụng. Thép không gỉ 304 kháng oxy hóa tốt trong môi trường nhà xưởng và không khí tự nhiên. Chi tiết giữ được độ sáng sạch và chống gỉ sét trên các bề mặt máy công nghiệp.

Đối với môi trường làm việc khắc nghiệt hơn, bu lông mắt inox 316 sẽ được cân nhắc. Hợp kim inox 316 bổ sung thêm nguyên tố molypden giúp tăng cường kháng ăn mòn cục bộ. Sản phẩm thích hợp cho môi trường ven biển, tàu thuyền hoặc nhà máy xử lý nước. Tuy nhiên, chỉ ghi nhận mác inox khi có chứng chỉ phân tích thành phần hóa học.

5.2. Các giới hạn về khả năng chống ăn mòn hóa chất

Không khẳng định móc cẩu ren dương inox chống ăn mòn tuyệt đối trong mọi môi trường. Độ bền hóa học của thép không gỉ phụ thuộc nồng độ hóa chất và nhiệt độ. Trong môi trường axit đậm đặc hoặc dung dịch clo nồng độ cao, inox vẫn có thể rỗ. Tình trạng ăn mòn kẽ nứt có thể hình thành tại các chân ren nếu bị đọng cặn.

Không tự gán cấp bền cơ tính hoặc tiêu chuẩn vật liệu khi chưa có tài liệu. Không đánh đồng mác thép không gỉ với khả năng chịu tải trọng phá hủy của bu lông. Khi sử dụng trong ngành thực phẩm, cần kiểm tra yêu cầu về độ nhám bề mặt. Việc hiểu đúng giới hạn vật liệu giúp doanh nghiệp vận hành thiết bị an toàn và bền bỉ.

6. Tải trọng làm việc và các yếu tố ảnh hưởng an toàn nâng

6.1. Nguyên tắc tải trọng làm việc và góc nâng của móc cẩu

Tải trọng nâng của bu lông mắt DIN 580 phụ thuộc trực tiếp vào phương hướng chịu lực. Tải trọng làm việc danh định công bố trong tài liệu luôn áp dụng cho góc nâng dọc trục. Nghĩa là phương kéo của dây cáp phải thẳng đứng vuông góc với mặt tiếp xúc gờ vai. Khi góc nâng bị nghiêng xiên, khả năng chịu lực của bu lông mắt sẽ suy giảm mạnh.

Tuyệt đối không khẳng định tải trọng nâng thẳng đứng có thể áp dụng cho lực kéo ngang. Lực kéo ngang tạo ra mô-men uốn tại cổ ren rất dễ gây nứt gãy thân bu lông. Không tự đặt số liệu tải trọng nâng cho các cỡ M6, M8, M10, M12, M16 hoặc M20. Mọi thông số tải trọng bắt buộc phải trích xuất từ bảng tải trọng chuẩn của nhà máy.

6.2. Các yếu tố ảnh hưởng trực tiếp đến độ bền liên kết

Khả năng chịu tải thực tế của mối ghép còn phụ thuộc vào vật liệu của kết cấu nền. Nếu vặn bu lông mắt vào khối nhôm hoặc gang xốp, ren nền có thể bị tuột trước. Chiều dài ăn ren thực tế trong lỗ taro phải đủ sâu theo khuyến cáo kỹ thuật. Nếu chiều dài ren cấy quá ngắn, các đỉnh ren kim loại sẽ bị cắt đứt dưới tải nặng.

Nhiệt độ môi trường vận hành cũng tác động lớn đến giới hạn dẻo dai của vật liệu inox. Nhiệt độ quá cao hoặc quá lạnh đều có thể làm suy giảm tải trọng nâng cho phép. Tình trạng rung động lắc lư trong quá trình cẩu di chuyển cũng làm tăng tải trọng động. Kỹ thuật viên phải tính toán hệ số an toàn dôi dư trước khi tiến hành nâng cẩu.

7. Ứng dụng thực tế của bulong mắt inox DIN 580

7.1. Ứng dụng trong nâng hạ máy móc và bồn bể công nghiệp

Bulong mắt inox DIN 580 được ứng dụng phổ biến trên các vỏ động cơ điện lớn. Phụ kiện giúp gắn móc treo để cẩu hạ máy bơm công nghiệp, máy nén khí và hộp số. Trong ngành chế tạo bồn bể hóa chất, bu lông mắt được lắp đặt trên nắp bồn và thân bồn. Các kỹ thuật viên dễ dàng móc dây cáp để cẩu đặt bồn vào đúng vị trí móng máy.

Bề mặt inox sáng sạch đáp ứng tốt tiêu chuẩn vệ sinh của nhà máy dược phẩm và sữa. Chi tiết không tạo vảy gỉ sắt rơi rớt làm nhiễm bẩn khu vực chế biến thực phẩm. Sản phẩm giúp các thao tác tháo lắp bảo trì thiết bị nặng diễn ra thuận tiện. Tuy nhiên, cần phân biệt bu lông phục vụ nâng hạ với các điểm neo néo cố định.

7.2. Ứng dụng trong ngành hàng hải, viễn thông và năng lượng

Trong ngành công nghiệp đóng tàu, móc cẩu ren ngoài inox dùng cẩu các cụm máy boong. Khả năng chống chịu hơi muối giúp chi tiết không bị kẹt rỉ sau thời gian dài vận hành. Trên các trạm thu phát sóng viễn thông, bu lông mắt dùng hỗ trợ căng dây neo giữ cột. Phụ kiện hỗ trợ treo các cụm thiết bị đo lường trên các tháp truyền tải điện cao thế.

Trong ngành điện gió và điện mặt trời, chi tiết dùng để cẩu lắp các tấm biến tần nặng. Móc cẩu inox đảm bảo độ bền cơ học ổn định dưới tác động của bức xạ mặt trời. Không tự ý tuyên bố sản phẩm phù hợp với tất cả các ứng dụng nâng hạ chuyên dụng. Việc áp dụng cần đối chiếu kỹ lưỡng với quy trình an toàn của từng lĩnh vực.

8. Hướng dẫn lựa chọn, lắp đặt và an toàn sử dụng

8.1. Các bước kiểm tra và quy trình lắp đặt đúng kỹ thuật

Để đảm bảo an toàn tuyệt đối khi thi công, người thợ cần thực hiện đúng quy trình:

Kiểm tra đường kính ren và bước ren của bu lông phải trùng khớp với lỗ ren máy.
Làm sạch phoi sắt, dầu mỡ và bụi bẩn bên trong lỗ taro ren trước khi vặn.
Kiểm tra độ phẳng của bề mặt tiếp xúc quanh lỗ ren, loại bỏ ba via gồ ghề.
Vặn bu lông mắt bằng tay cho đến khi mặt dưới của gờ vai áp khít vào mặt bệ máy.
Không dùng thanh đòn bẩy xỏ qua vòng mắt để siết quá lực làm nứt chân ren.
Đảm bảo phương của vòng mắt nằm cùng mặt phẳng với hướng kéo của dây cẩu.

Mặt gờ vai tiếp xúc phẳng hoàn toàn giúp phân bổ lực đều và hạn chế mô-men uốn.

8.2. Những lỗi sử dụng cần tránh và lưu ý an toàn

Lỗi kỹ thuật nghiêm trọng nhất là để khe hở giữa gờ vai bu lông và bề mặt bệ máy. Khi có khe hở, lực nâng sẽ bẻ cong thân ren ngoài gây gãy đứt bu lông tức thì. Lỗi thứ hai là sử dụng dây cáp cẩu móc chéo góc quá lớn làm vặn xoắn vành khuyên. Ngoài ra, việc dùng đệm vênh kênh lệch dưới gờ vai bu lông mắt là điều cấm kỵ.

Không bao giờ được sử dụng các bu lông mắt đã có dấu hiệu biến dạng hoặc nứt tế vi. Các sản phẩm bị mòn khuyết vành mắt quá mức cho phép phải bị loại bỏ ngay lập tức. Sau mỗi đợt nâng hạ thiết bị nặng, cần tháo bu lông kiểm tra lại độ thẳng trục ren. Việc tuân thủ quy chuẩn bảo dưỡng giúp loại trừ nguy cơ tai nạn lao động nghiêm trọng.

9. Các câu hỏi thường gặp về bu lông mắt inox DIN 580

9.1. Bu lông mắt DIN 580 có thể dùng để siết chặt liên kết không?

Bulong mắt inox DIN 580 được thiết kế chuyên biệt để làm điểm móc nâng hạ tải trọng. Mục đích chính của sản phẩm không phải là bu lông siết ép tạo lực kẹp hai chi tiết. Chiều dài thân ren được tính toán vừa đủ để cấy giữ vào thân máy móc thiết bị. Nếu cần kẹp chặt các tấm kim loại dày, người thợ nên sử dụng bu lông lục giác chuyên dụng.

9.2. Có thể tái sử dụng bu lông mắt inox nhiều lần không?

Sản phẩm hoàn toàn có thể tái sử dụng nhiều lần nếu vẫn đảm bảo chất lượng hình học. Trước mỗi lần sử dụng lại, kỹ thuật viên bắt buộc phải kiểm tra kỹ bằng mắt thường. Cần kiểm tra độ thẳng của thân ren, tình trạng ren không bị sứt mẻ hay trờn bước. Vành mắt khuyên không được có vết nứt, vết rạn hoặc bị méo mó hình quả trứng.

Chú ý khi lựa chọn và sử dụng bu lông mắt inox DIN 580

Nguyên tắc nhận diện tiêu chuẩn, tải trọng và an toàn nâng hạ

Nhận diện đúng bulong mắt inox DIN 580 có thân ren ngoài cấy trực tiếp vào máy.
Không nhầm lẫn với ê cu mắt ren trong DIN 582 hoặc vòng khuyên trơn không ren.
Tiêu chuẩn tham chiếu mới nhất là DIN 580:2024-05, phân biệt với DIN EN ISO 3266.
Tải trọng nâng định danh chỉ áp dụng cho phương thẳng đứng dọc theo trục ren.
Khả năng chịu tải suy giảm nghiêm trọng khi kéo nghiêng góc hoặc chịu lực kéo ngang.
Vặn bu lông sao cho toàn bộ mặt gờ vai tiếp xúc phẳng khít với bề mặt kết cấu nền.
Không tự đặt tải trọng nâng khi chưa có bảng dữ liệu kiểm định của nhà sản xuất.
Loại bỏ ngay các sản phẩm bị nứt, mòn vẹt vành khuyên hoặc biến dạng thân ren.
Bắt buộc đối chiếu sản phẩm thực tế, bản vẽ kỹ thuật và catalogue trước khi thi công.
