Bu Lông Inox Ren Lửng DIN 931: Cấu Tạo, Thông Số & Cách Chọn

1. Tổng quan về bu lông inox ren lửng DIN 931

1.1. Khái niệm và tên gọi kỹ thuật của sản phẩm

Bu lông inox ren lửng DIN 931 là chi tiết lắp xiết có cấu tạo phần ren không phủ hết thân. Sản phẩm sở hữu đầu lục giác sáu cạnh kết hợp đoạn thân trơn và đoạn ren. Trong ngành cơ khí, chi tiết còn gọi là bu lông lục giác ngoài ren lửng. Nhiều kỹ thuật viên gọi sản phẩm là bu lông inox thân trơn ren một phần.

Tên tiếng Anh kỹ thuật của sản phẩm là Partially threaded hexagon head bolt. Tài liệu thương mại quốc tế thường ghi nhận là DIN 931 stainless steel hex bolt. Tùy thuộc vào phôi thép thực tế, sản phẩm có thể là inox 201, 304 hoặc 316. Người mua chỉ xác nhận mác inox khi có chứng từ hoặc catalogue của đúng lô hàng.

1.2. Vai trò của cấu tạo ren lửng trong liên kết cơ khí

Trong lắp ghép kết cấu máy, nhiều vị trí vừa chịu lực kéo vừa chịu lực cắt ngang. Nếu vùng ren nằm ngay mặt tiếp xúc giữa hai bản mã, tiết diện chịu cắt sẽ giảm. Bu lông inox DIN 931 khắc phục điểm này nhờ đoạn thân trụ trơn nằm dưới đầu giác. Đoạn thân trơn có đường kính nguyên vẹn giúp tiếp nhận lực cắt ngang ổn định hơn.

Phần ren ở đuôi bu lông đảm nhận nhiệm vụ ăn khớp với đai ốc để tạo lực kẹp. Sự phân chia chức năng giữa thân trơn và phần ren giúp tối ưu hóa mối ghép dày. Tuy nhiên, khả năng chịu tải thực tế vẫn phụ thuộc vào vật liệu, kích thước và cách lắp đặt. Kiểm soát đúng chiều dài thân trơn là yêu cầu kỹ thuật quan trọng khi thi công.

2. Đặc điểm nhận biết và phân biệt cấu tạo thân bu lông

2.1. Cấu tạo ba phần của bu lông lục giác ren lửng

Một chiếc bu lông inox DIN 931 tiêu chuẩn được gia công liền khối với ba phần rõ rệt. Phía trên cùng là đầu lục giác ngoài sáu cạnh đều dùng để đặt cờ lê hoặc đầu khẩu. Mặt đỉnh đầu bu lông thường dập nổi ký hiệu nhóm vật liệu và tên nhà sản xuất. Mặt dưới đầu giác được tạo phẳng hoặc có vòng đệm gờ mỏng để tỳ lên bản mã.

Tiếp nối ngay dưới đầu giác là đoạn thân hình trụ tròn có bề mặt nhẵn không tiện ren. Phía cuối thân bu lông là đoạn ren ngoài hệ mét được cán hoặc tiện theo bước chuẩn. Đuôi bu lông thường được vát mép nhẹ giúp việc đưa đai ốc vào ren thuận lợi hơn. Giữa đoạn thân trơn và đoạn ren có một khoảng chuyển tiếp ren ngắn theo quy chuẩn.

2.2. Phân biệt chức năng phần thân trơn và phần ren

Phần thân trơn của bu lông đóng vai trò định vị tâm lỗ và chịu lực tỳ ngang. Do không bị cắt rãnh như phần ren, đoạn thân trơn hạn chế sự tập trung ứng suất. Khi các tấm kim loại có xu hướng trượt ngang, bề mặt thân trơn tiếp xúc đều với vách lỗ. Điều này giúp hạn chế tình trạng đỉnh ren sắc cắn lún vào thành lỗ bản mã.

Phần ren ngoài ở phía đuôi có chức năng duy nhất là vặn khớp với đai ốc hoặc lỗ taro. Khi siết đai ốc, phần ren chịu lực kéo dọc trục để ép chặt các tấm phôi lại. Chiều dài phần ren không giống nhau ở mọi quy cách mà thay đổi theo chiều dài bu lông. Người dùng cần phân biệt rõ chiều dài tổng thể của thân với chiều dài đoạn ren.

>>>Tham khảo thêm các sản phảm inox:

3. So sánh tiêu chuẩn DIN 931, DIN 933 và ISO 4014

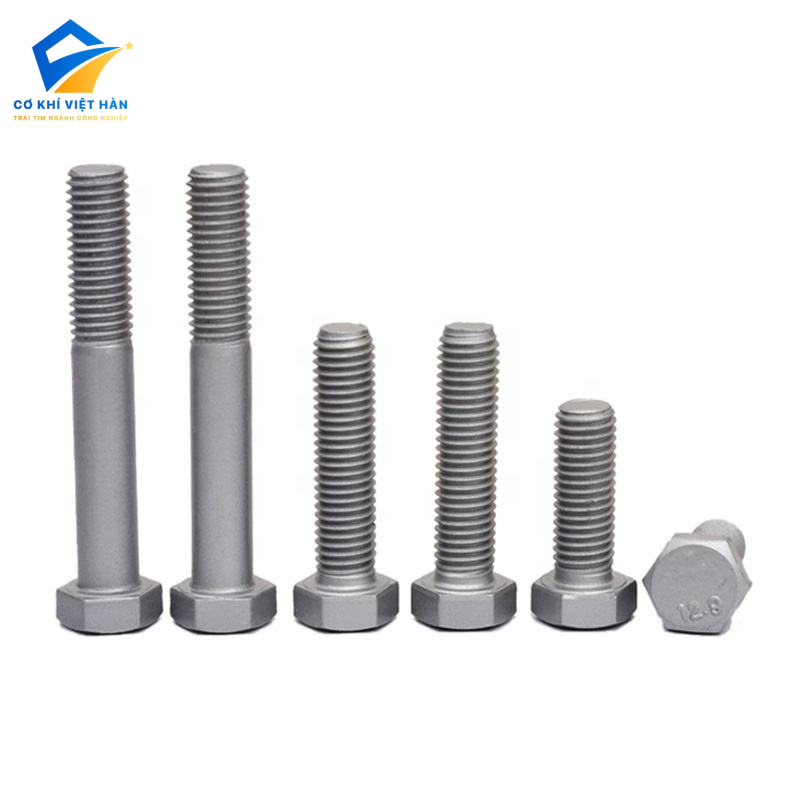

3.1. Phân biệt bu lông ren lửng DIN 931 và ren suốt DIN 933

Điểm khác biệt cốt lõi giữa tiêu chuẩn DIN 931 và DIN 933 nằm ở kết cấu phần thân. Bu lông DIN 931 chỉ tiện ren một phần ở đuôi và giữ lại đoạn thân trơn dưới đầu giác. Ngược lại, bu lông DIN 933 được tiện ren suốt toàn bộ chiều dài từ mũi đến sát cổ. Ở các chiều dài ngắn, quy chuẩn sản xuất thường chuyển sang dạng ren suốt DIN 933.

Không khẳng định bu lông ren lửng DIN 931 luôn chịu tải tốt hơn bu lông ren suốt DIN 933. Với các bản mã mỏng hoặc lỗ taro cạn, bu lông ren suốt DIN 933 lắp ghép linh hoạt hơn. Nếu dùng nhầm bu lông ren lửng cho bản mã quá mỏng, đai ốc sẽ chạm vào đoạn thân trơn. Khi đó, đai ốc bị kịch ren sớm và không thể ép chặt hai bề mặt chi tiết.

3.2. Mối liên hệ và khác biệt giữa DIN 931 với ISO 4014

Trong hệ thống tiêu chuẩn quốc tế, ISO 4014 là tiêu chuẩn thay thế tương đương cho DIN 931. Mặc dù tên gọi DIN 931 vẫn rất phổ biến trong thương mại, hai tiêu chuẩn này không giống hệt nhau. Sự khác biệt quan trọng nhất nằm ở chiều rộng đầu lục giác s của một số cỡ ren. Các cỡ ren cần đặc biệt kiểm tra khi thay thế gồm M10, M12, M14 và M22.

Cụ thể, bu lông M10 theo DIN 931 dùng cỡ khóa 17 mm, còn theo ISO 4014 là 16 mm. Bu lông M12 theo DIN 931 có đầu giác 19 mm, nhưng theo chuẩn ISO 4014 là 18 mm. Cỡ M14 theo DIN 931 dùng khóa 22 mm, trong khi chuẩn ISO 4014 quy định là 21 mm. Cỡ M22 theo DIN 931 có giác 32 mm, còn chuẩn ISO 4014 tăng lên mức 34 mm.

3.3. Bảng đối chiếu nhanh các tiêu chuẩn bu lông lục giác

Bảng dưới đây tóm tắt các điểm khác biệt chính để kỹ thuật viên dễ dàng tra cứu:

Tiêu chuẩn	Kết cấu phần thân	Kích thước đầu giác (s)	Ứng dụng kỹ thuật phù hợp
DIN 931	Ren lửng, có đoạn thân trơn.	M10(17), M12(19), M14(22), M22(32).	Mối ghép dày, chịu lực cắt ngang.
ISO 4014	Ren lửng, có đoạn thân trơn.	M10(16), M12(18), M14(21), M22(34).	Tiêu chuẩn quốc tế thay thế DIN 931.
DIN 933	Ren suốt toàn bộ chiều dài thân.	M10(17), M12(19), M14(22), M22(32).	Kẹp bản mã mỏng, vặn lỗ taro.

4. Thông số kỹ thuật bu lông inox ren lửng DIN 931

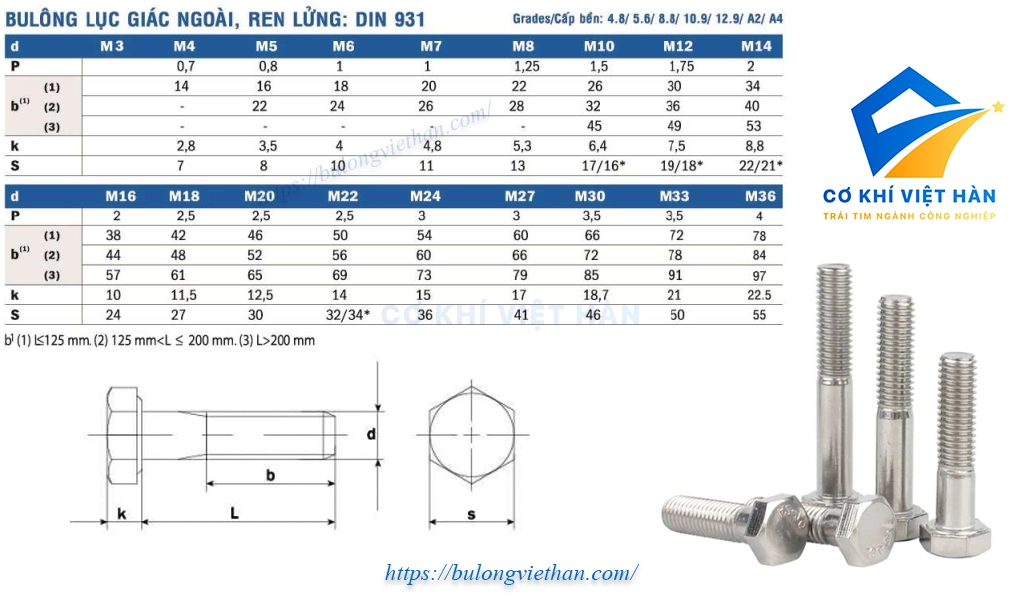

4.1. Bảng thông số kích thước hình học và cấu tạo

Bảng dưới đây tổng hợp các trường thông số hình học cần kiểm tra của bu lông DIN 931:

Thông số	Mô tả
Tên sản phẩm	Bu lông inox ren lửng DIN 931 / Bu lông lục giác ngoài ren lửng.
Tiêu chuẩn áp dụng	DIN 931 (đối chiếu tiêu chuẩn thay thế liên quan ISO 4014).
Kiểu đầu bu lông	Đầu lục giác ngoài sáu cạnh đều dùng cho cờ lê và đầu khẩu.
Kiểu thân và ren	Thân trụ tròn gồm một phần thân trơn và một phần tiện ren ngoài.
Đường kính ren danh nghĩa	Ren hệ mét ký hiệu d (cần đối chiếu quy cách thực tế hoặc catalogue).
Bước ren tiêu chuẩn	Bước ren thô hoặc bước ren mịn theo tài liệu của đúng mã hàng.
Chiều dài tổng thể (L)	Đo từ mặt phẳng tựa dưới đầu lục giác đến hết phần mũi bu lông.
Chiều dài phần ren (b)	Phụ thuộc vào đường kính d và tổng chiều dài L theo bảng tiêu chuẩn.
Chiều dài thân trơn	Khoảng cách từ mặt dưới đầu giác đến điểm bắt đầu có ren.
Chiều rộng đầu giác (s)	Khoảng cách giữa hai mặt phẳng đối diện của đầu lục giác ngoài.
Chiều cao đầu giác (k)	Chiều dày của phần đầu lục giác đo dọc theo trục thân bu lông.

4.2. Bảng thông số vật liệu, cơ tính và phụ kiện

Bảng dưới đây trình bày các thông số về vật liệu, bề mặt và yêu cầu kiểm định:

Thông số	Mô tả
Vật liệu inox	Inox 201, inox 304 hoặc inox 316 theo xác nhận từ chứng từ lô hàng.
Cấp cơ tính	Cần đối chiếu sản phẩm thực tế hoặc catalogue của nhà sản xuất.
Dung sai ren	Cần đối chiếu sản phẩm thực tế hoặc catalogue (thường áp dụng 6g).
Bề mặt hoàn thiện	Bề mặt inox sáng tự nhiên, làm sạch dầu mỡ gia công và ba via.
Phụ kiện tương thích	Đai ốc lục giác DIN 934, long đen phẳng DIN 125, đệm vênh DIN 127.
Ứng dụng chính	Lắp ghép khung máy, bích ống, kết cấu thép và thiết bị công nghiệp.
Chứng từ kỹ thuật	Cần đối chiếu sản phẩm thực tế hoặc catalogue khi nghiệm thu hàng.

4.3. Cách đọc ký hiệu quy cách trên bản vẽ kỹ thuật

Quy cách bu lông DIN 931 thường được ghi theo cấu trúc đường kính nhân chiều dài thân. Ví dụ, ký hiệu DIN 931 M12x80 biểu thị đường kính ren 12 mm và chiều dài thân 80 mm. Chiều dài 80 mm được đo từ mặt dưới đầu lục giác đến đuôi ren, không tính đầu giác. Trong tổng chiều dài 80 mm này đã bao gồm cả đoạn thân trơn và đoạn ren b.

Theo quy tắc tiêu chuẩn, chiều dài phần ren b sẽ thay đổi theo các mốc chiều dài L. Cụ thể, các mốc chiều dài L dưới 125 mm, từ 125 đến 200 mm và trên 200 mm có b khác nhau. Tuy nhiên, người mua không tự suy đoán chiều dài ren mà cần tra đúng bảng catalogue. Việc nắm rõ kích thước đoạn ren giúp tránh lỗi thiếu ren khi siết đai ốc.

5. Các lựa chọn vật liệu inox và bề mặt hoàn thiện

5.1. Đặc điểm của mác thép không gỉ inox 201 và inox 304

Tiêu chuẩn hình học DIN 931 không tự động quy định bu lông được làm từ mác inox nào. Phiên bản bu lông inox 201 thường dùng cho các kết cấu trong nhà khô ráo, ít độ ẩm. Vật liệu inox 201 có ưu điểm về độ cứng cơ học và mức chi phí đầu tư thấp. Tuy nhiên, inox 201 không phù hợp cho môi trường ngoài trời mưa nắng hoặc tiếp xúc nước.

Bu lông DIN 931 inox 304 là chủng loại được lựa chọn nhiều trong lắp đặt công nghiệp. Thép không gỉ 304 có khả năng chống ăn mòn ổn định trong điều kiện khí quyển thông thường. Sản phẩm thích hợp cho các cụm máy cơ khí, hệ thống đường ống nước sạch và nhà xưởng. Bề mặt inox sáng mờ tự nhiên giúp mối ghép sạch sẽ và dễ dàng vệ sinh bảo trì.

5.2. Đặc điểm của inox 316 và lưu ý về cấp cơ tính

Đối với khu vực ven biển hoặc môi trường có nguy cơ ăn mòn cao, inox 316 được cân nhắc. Thành phần hợp kim inox 316 có bổ sung molypden giúp hạn chế ăn mòn rỗ do muối clorua. Dù vậy, không khẳng định inox 316 chống gỉ tuyệt đối trong mọi loại hóa chất hay nhiệt độ. Người dùng cần đánh giá nồng độ môi chất thực tế trước khi quyết định chọn vật liệu.

Ngoài ra, cần phân biệt rõ tên mác inox thương mại với cấp cơ tính theo chuẩn ISO 3506-1. Một con bu lông làm từ inox 304 hay 316 không mặc định đạt cấp bền A2-70 hay A4-80. Cấp cơ tính phụ thuộc vào quy trình gia công hóa bền nguội và thử nghiệm của nhà máy. Chỉ ghi nhận cấp bền khi trên đầu bu lông có ký hiệu dập nổi và chứng chỉ đi kèm.

6. Ứng dụng thực tế của bu lông inox ren lửng DIN 931

6.1. Ứng dụng trong lắp ghép khung máy và thiết bị cơ khí

Bu lông inox ren lửng DIN 931 được sử dụng rộng rãi trong lắp ráp bệ máy công nghiệp. Khi ghép các tấm đế máy dày, đoạn thân trơn nằm gọn trong lỗ khoan giúp định tâm tốt. Lực rung động ngang từ động cơ sẽ tác động lên phần thân trơn thay vì cắt vào chân ren. Điều này giúp liên kết duy trì độ ổn định hình học lâu dài trong quá trình máy chạy.

Sản phẩm cũng xuất hiện phổ biến trong các khớp nối bản mã của băng tải và cầu trục. Tại các vị trí gối đỡ ổ bi hoặc hộp giảm tốc, bu lông ren lửng giữ chặt vỏ thiết bị. Chiều dài thân lớn cho phép bu lông xuyên qua các khối chi tiết dày để bắt đai ốc phía dưới. Thiết kế đầu lục giác ngoài giúp thợ máy dễ dàng đưa cờ lê lực vào kiểm soát độ chặt.

6.2. Ứng dụng trong đường ống, mặt bích và kết cấu ngoài trời

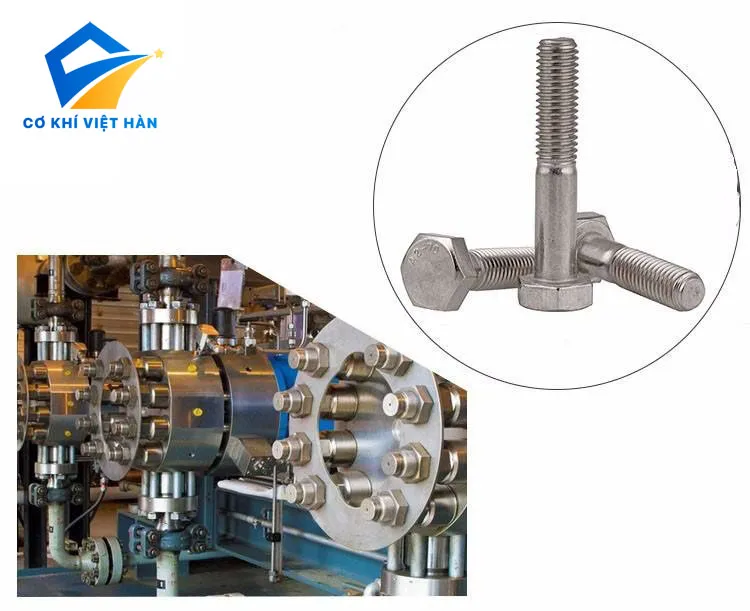

Trong hệ thống đường ống cấp thoát nước và trạm bơm, bu lông DIN 931 dùng kẹp các mặt bích. Hai mặt bích ống cùng gioăng làm kín tạo thành một chiều dày kẹp cố định và khá lớn. Sử dụng bu lông ren lửng đúng kích thước giúp phần ren vừa đủ nhô ra để siết đai ốc. Phần thân nằm giữa khe hở hai mặt bích là thân trơn nên ít bám bẩn hơn ren suốt.

Ở các kết cấu khung thép ngoài trời hoặc cầu cảng, phiên bản inox 304 và 316 được ưu tiên. Sản phẩm dùng để bắt ghép các dầm phụ, cột đèn chiếu sáng và khung giá đỡ thiết bị. Tuy nhiên, không mặc định bu lông ren lửng phù hợp cho mọi kết cấu chịu lực đặc biệt. Với các hạng mục an toàn cao, kỹ sư phải căn cứ vào hồ sơ thiết kế được phê duyệt.

**Ứng Dụng Bu Lông Inox Ren Lửng DIN 931**

7. Hướng dẫn lựa chọn kích thước và phụ kiện tương thích

7.1. Cách chọn đường kính, chiều dài tổng thể và chiều dài ren

Việc chọn bu lông ren lửng đòi hỏi tính toán kỹ hơn so với bu lông ren suốt:

Xác định đường kính ren d và bước ren dựa trên thiết kế lỗ lắp và tải trọng mối ghép.
Đo tổng chiều dày của tất cả các tấm bản mã cần kẹp chặt lại với nhau.
Kiểm tra chiều dài phần thân trơn phải nhỏ hơn tổng chiều dày của các tấm bản mã cộng vòng đệm.
Nếu đoạn thân trơn dài hơn bề dày tấm kẹp, đai ốc sẽ chạm thân trơn và không siết chặt được.
Tính tổng chiều dài L sao cho sau khi lắp đai ốc, phần đuôi ren nhô ra từ 2 đến 3 bước.

Trong trường hợp thân trơn hơi dài hơn một chút, có thể lót thêm vòng đệm phẳng để bù khoảng hở.

7.2. Cách lựa chọn đai ốc và vòng đệm đi kèm

Bu lông inox DIN 931 thường được lắp kết hợp với đai ốc lục giác tiêu chuẩn DIN 934. Ở những vị trí có rung động cơ học, kỹ thuật viên có thể thay bằng đai ốc khóa nhựa DIN 985. Vòng đệm phẳng DIN 125 được đặt dưới đầu bu lông và dưới đai ốc để tăng diện tích tỳ. Ngoài ra, vòng đệm vênh DIN 127 cũng thường được dùng kèm để hỗ trợ duy trì lực căng ren.

Nguyên tắc quan trọng khi chọn phụ kiện là phải đồng bộ về nhóm vật liệu inox. Bu lông inox 304 cần đi kèm đai ốc và vòng đệm inox 304 để đồng nhất khả năng chống ăn mòn. Tránh lắp ghép bu lông inox với đai ốc thép mạ kẽm trong môi trường có độ ẩm cao. Sự chênh lệch điện thế giữa hai kim loại sẽ thúc đẩy quá trình ăn mòn điện hóa diễn ra nhanh hơn.

8. Hướng dẫn lắp đặt, các lỗi thường gặp và bảo quản

8.1. Quy trình lắp đặt và kiểm soát hiện tượng kẹt ren

Để mối ghép bu lông inox ren lửng đạt chất lượng kỹ thuật, cần thực hiện đúng các bước sau:

Kiểm tra và làm sạch bụi cát, phoi sắt bám trên phần ren ngoài của bu lông và ren đai ốc.
Bôi một lớp mỏng mỡ bôi trơn hoặc hợp chất chống kẹt ren lên đoạn ren trước khi lắp.
Xỏ bu lông qua lỗ khoan đồng tâm, đặt vòng đệm phẳng rồi vặn mồi đai ốc bằng tay.
Sử dụng cờ lê hoặc đầu tuýp khớp đúng với chiều rộng giác s của chuẩn DIN 931 hay ISO 4014.
Siết đai ốc với tốc độ quay vừa phải, tuyệt đối không dùng súng bắn ốc chạy tốc độ quá cao.

Siết quá nhanh làm sinh nhiệt ma sát lớn, dễ gây hiện tượng cháy dính kẹt cứng ren inox.

8.2. Những lỗi thường gặp khi chọn mua và lắp ráp

Lỗi phổ biến nhất khi dùng bu lông DIN 931 là chọn sai tỷ lệ giữa thân trơn và chiều dày kẹp. Nhiều người chỉ đo tổng chiều dài L mà quên kiểm tra xem đoạn ren b dài bao nhiêu. Khi đưa vào lắp cho bản mã mỏng, đai ốc vặn hết đoạn ren vẫn chưa chạm tới mặt bản mã. Hậu quả là mối ghép bị lỏng lẻo hoàn toàn dù đai ốc đã bị vặn cứng vào điểm dừng ren.

Một lỗi khác là dùng đầu khẩu hệ ISO 4014 (như 16 mm, 18 mm) để vặn bu lông hệ DIN 931 (17 mm, 19 mm). Sự lệch cỡ khóa này gây cản trở thao tác tại các hốc máy hẹp chỉ vừa một cỡ đầu tuýp. Ngoài ra, việc cố tình vặn ép khi đai ốc bị lệch bước ren sẽ làm hỏng toàn bộ đỉnh ren.

8.3. Cách bảo quản và câu hỏi thường gặp

Bu lông inox cần được bảo quản trong hộp kín, đặt trên kệ khô ráo và tách biệt với thép đen. Dán nhãn phân biệt rõ lô hàng theo chuẩn DIN 931 và ISO 4014 để tránh cấp phát nhầm cỡ giác. Trước khi đưa vào lắp máy, cần kiểm tra độ thẳng của thân bu lông và độ nguyên vẹn của ren.

Khi nào bắt buộc phải chọn DIN 931 thay vì DIN 933? Khi bản vẽ yêu cầu phần thân nằm trong lỗ bản mã phải là trụ trơn để chịu lực cắt và định vị. Ngoài ra, các quy cách bu lông có chiều dài lớn thường chỉ sản xuất theo dạng ren lửng DIN 931.

Có thể tiện thêm ren vào phần thân trơn của DIN 931 không? Không khuyến khích tự ý tiện ren thêm vì sẽ làm thay đổi dung sai và giảm độ bền của bu lông.

Chú ý khi lựa chọn và sử dụng bu lông inox ren lửng DIN 931

Nguyên tắc kiểm tra thông số, tiêu chuẩn và lắp đặt

Nhận diện đúng bu lông DIN 931 có đầu lục giác ngoài, một phần thân trơn và một phần ren.
Kiểm tra kỹ chiều dài đoạn thân trơn phải ngắn hơn tổng bề dày của các chi tiết được kẹp.
Phân biệt rõ tiêu chuẩn DIN 931 và ISO 4014 do khác kích thước đầu giác ở M10, M12, M14, M22.
Không nhầm lẫn bu lông ren lửng DIN 931 với bu lông tiện ren suốt toàn thân DIN 933.
Xác nhận rõ mác inox 201, 304 hoặc 316 dựa trên chứng từ hoặc catalogue của đúng mã hàng.
Không tự gán cấp bền cơ tính hay tải trọng chịu lực khi chưa có tài liệu thử nghiệm xác nhận.
Luôn làm sạch ren, bôi mỡ chống kẹt và siết tốc độ vừa phải để tránh cháy dính ren inox.
Lắp đồng bộ bu lông với đai ốc và vòng đệm có cùng nhóm vật liệu thép không gỉ.
Khi mua thay thế bu lông cũ, bắt buộc đo lại đường kính, chiều dài tổng, chiều dài ren và cỡ giác.
