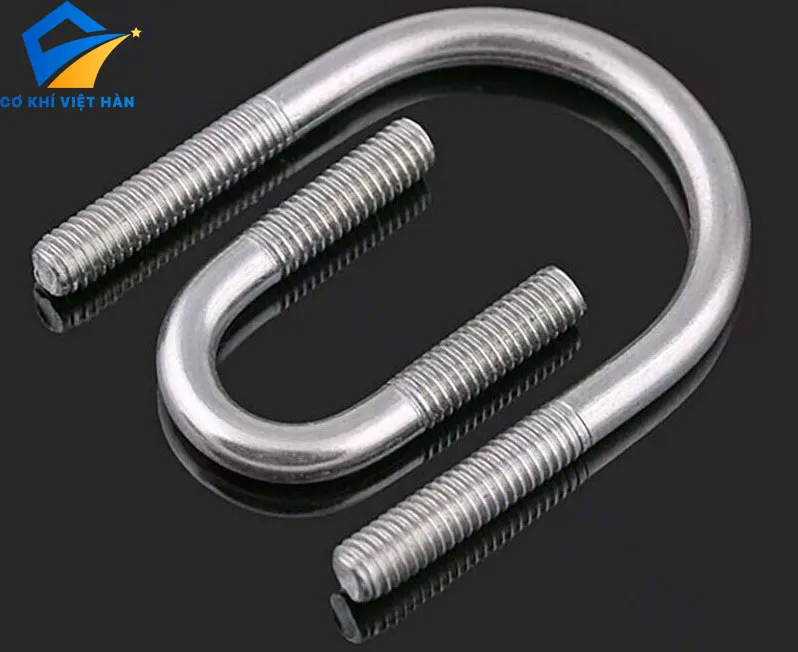

☀️ Bu Lông Chữ U Inox DIN 3570 (U-Bolts): Cẩm Nang Ôm Ống & Báo Giá (2026)
🧭 Giới thiệu Tổng Quan
Trong hệ thống MEP, thi công cấp thoát nước và trạm xử lý khí thải, việc cố định các đường ống hình trụ chạy dọc theo dầm thép là bài toán kinh điển. Bu lông chữ U DIN 3570 (U-Bolts / Cùm chữ U) là giải pháp neo giữ ống hoàn hảo nhất, đảm bảo đường ống không bị xô lệch dưới áp lực dòng chảy.
Tài liệu này sẽ phân tích chuyên sâu về kết cấu của cùm U, hướng dẫn chọn lọc vật liệu chống ăn mòn hiệu quả. Đặc biệt, chúng tôi tập trung làm rõ bảng thông số kỹ thuật cho các dải kích thước thông dụng nhất từ M6 đến M12, giúp kỹ sư tính toán dự toán vật tư chính xác tuyệt đối.

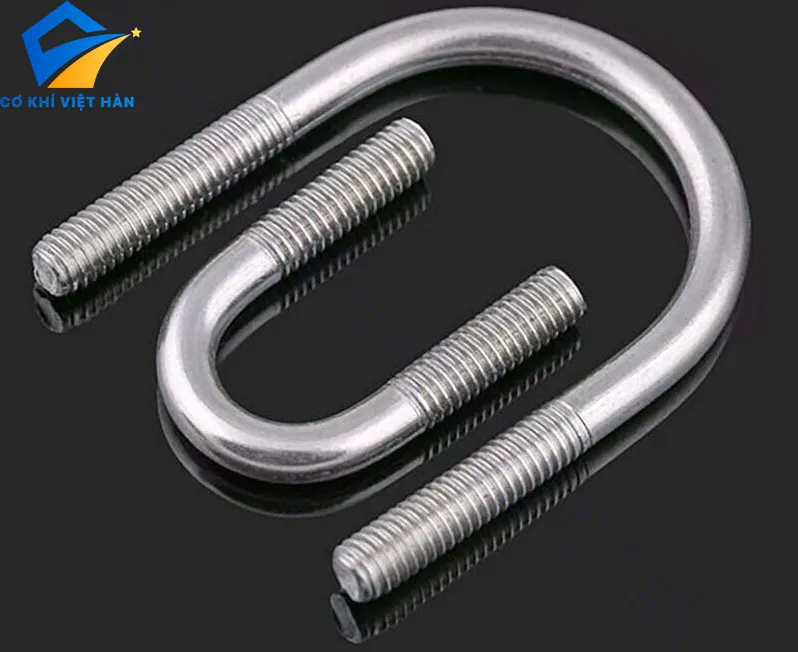

⚙️ 1. Cấu Tạo Và Cơ Chế Ôm Ống Của Bu Lông Chữ U
1.1. Thiết kế thân thép uốn cong chữ U
Bu lông chữ U được gia công từ một thanh thép tròn đúc đặc, sau đó trải qua máy uốn thủy lực để tạo thành hình chữ U hoàn hảo. Khoảng trống bên trong lòng chữ U (đường kính trong) được thiết kế vừa khít với đường kính ngoài (OD) của các loại ống thép hoặc ống nhựa HDPE tiêu chuẩn.
1.2. Hai đầu taro ren hệ mét
Hai đầu song song của thanh thép được taro ren hệ mét để kết hợp với đai ốc (ê-cu) và long đen. Chiều dài đoạn ren thường được tính toán đủ dài để dung sai kẹp có thể linh hoạt qua các bề mặt dầm đỡ (thép hình U, I, V) có độ dày khác nhau.
1.3. Cơ chế phân tán lực siết
Khi siết hai đai ốc ở hai đầu, phần đáy cong của chữ U sẽ ôm chặt lấy lưng ống nước, ép nó sát vào xà gồ hoặc bản mã. Lực kẹp phân bố đều theo tiết diện cong giúp giữ chặt ống mà không làm móp méo hay vỡ thành ống.
>>>Tham khảo thêm các sản phảm inox:
- Bu lông Inox Việt Hàn
- Thanh ren – Ty ren Inox
- Xích inox các loại Việt Hàn
- Long đen inox Việt Hàn
- Êcu – Đai ốc inox
- Ubolt inox
- Dây cáp
- Vít inox các loại
🧪 2. Lựa Chọn Mác Thép Inox Trong Thi Công Hệ Thống Ống
Đường ống thường mang theo hơi ẩm, hóa chất hoặc đặt ngoài trời. Chọn sai vật liệu U-Bolt sẽ dẫn đến rỉ sét, làm đứt gãy điểm treo vô cùng nguy hiểm.
2.1. U-Bolt Inox 201 (Trong nhà, kinh tế)
Có độ cứng tốt và giá thành rẻ nhất trong dòng thép không gỉ. U-Bolt Inox 201 phù hợp để cố định hệ thống ống luồn dây điện, ống gió PCCC bên trong các tầng hầm tòa nhà khô ráo. Không nên sử dụng cho hệ thống ống cấp thoát nước ngoài trời.
2.2. U-Bolt Inox ba linh tư (Tiêu chuẩn công nghiệp M&E)
Đây là mác vật tư quốc dân cho mọi công trình cấp thoát nước. Inox ba linh tư cung cấp lớp màng bảo vệ tự nhiên, chống ăn mòn cực tốt trước thời tiết và hơi nước. Hệ thống trạm bơm, đường ống chiller, hoặc giá đỡ pin mặt trời thường xuyên sử dụng U-Bolt Inox ba linh tư để duy trì tuổi thọ lên tới hàng chục năm.
2.3. U-Bolt Inox 316 (Hóa chất & Cảng biển)
Tại các giàn khoan, bến cảng hoặc nhà máy xử lý nước thải công nghiệp, nồng độ muối và axit rất cao. U-Bolt 316 với thành phần Molybdenum là lớp khiên bảo vệ tối thượng, miễn nhiễm với sự ăn mòn rỗ bề mặt, giữ cho hệ thống đường ống hóa chất an toàn tuyệt đối.
📊 3. Bảng Tra Kích Thước U-Bolt Chuẩn DIN 3570 (Tập trung M6 – M12)
3.1. Hướng dẫn đọc thông số ống
Khi chọn U-Bolt, bạn phải biết rõ kích thước ống. Tiêu chuẩn thường gọi tên ống theo đường kính danh định DN (Nominal Diameter). Tuy nhiên, U-Bolt sẽ ôm theo đường kính ngoài thực tế của ống OD (Outer Diameter). Kích thước thân ren (d) phổ biến nhất cho thi công dân dụng và công nghiệp nhẹ trải dài từ M6 đến M12.
3.2. Bảng quy chuẩn hệ mét (Metric) DIN 3570
| Kích thước Ống (DN) | Đường kính ngoài ống (OD) | Đường kính thân U-Bolt (d) | Khoảng cách tâm 2 chân (e) |
|---|---|---|---|
| DN15 (Ống 1/2″) | ~ 21.3 – 22 mm | M6 | 30 mm |
| DN20 (Ống 3/4″) | ~ 26.9 – 27 mm | M6 / M8 | 36 mm |
| DN25 (Ống 1″) | ~ 33.7 – 34 mm | M8 | 43 mm |
| DN32 (Ống 1-1/4″) | ~ 42.4 – 43 mm | M8 / M10 | 52 mm |
| DN40 (Ống 1-1/2″) | ~ 48.3 – 49 mm | M10 | 58 mm |
| DN50 (Ống 2″) | ~ 60.3 – 61 mm | M10 / M12 | 71 mm |
| DN65 (Ống 2-1/2″) | ~ 76.1 – 76 mm | M12 | 88 mm |
| DN80 (Ống 3″) | ~ 88.9 – 90 mm | M12 | 102 mm |
🏗️ 4. Phụ Kiện Đi Kèm & Kỹ Thuật Lắp Ráp
4.1. Bản mã U-Bolt (Saddle Plate)
Một bộ U-Bolt hoàn chỉnh thường đi kèm với bản mã (miếng thép dẹt đục 2 lỗ). Bản mã đóng vai trò như một chiếc yên ngựa, ôm lấy nửa mặt còn lại của ống, kẹp chặt ống vào giữa U-Bolt và bản mã, giúp lực ép được phân bố đều đặn 360 độ.
4.2. Khóa ren kép chống rung lắc
❓ 5. Hỏi Đáp Về Thi Công Cùm U-Bolt (FAQ)
5.1. Dùng U-Bolt Inox ôm trực tiếp vào ống đồng có được không?
Không nên. Kim loại Inox tiếp xúc trực tiếp với ống đồng trong môi trường ẩm sẽ gây ra hiện tượng ăn mòn điện hóa (Galvanic corrosion). Bạn nên lót một lớp đệm cao su hoặc nhựa mỏng giữa U-Bolt và lưng ống đồng để cách điện.
5.2. Tôi có thể gia công U-Bolt hình vuông không?
Có. Ngoài chuẩn DIN 3570 ôm ống tròn, Cơ Khí Việt Hàn nhận gia công U-Bolt hình vuông (Square U-Bolts) theo bản vẽ để ôm các thanh thép hộp vuông, hộp chữ nhật dùng trong kết cấu khung nhà xưởng hoặc thùng xe tải.
5.3. Chiều dài chân ren của U-Bolt có thay đổi được không?
Tiêu chuẩn DIN 3570 quy định một chiều dài ren nhất định. Tuy nhiên, nếu xà gồ của bạn quá dày, chúng tôi hoàn toàn có thể gia công taro đoạn ren dài hơn (Long thread U-bolt) để đáp ứng đúng nhu cầu thi công thực tế tại công trường.
