Máy phay CNC là gì? Nguyên lý hoạt động, ưu nhược điểm và ứng dụng của máy phay CNC

Ngày nay, công nghệ CNC (Computer Numerical Control) đã được ứng dụng rộng rãi trong nhiều lĩnh vực như gia công cơ khí, chế tạo khuôn mẫu, sản xuất phụ tùng… Trong số đó, máy phay CNC ngày càng được sử dụng nhiều hơn, trở thành một thiết bị không thể thiếu trong các cơ sở sản xuất hiện đại. Vậy máy phay CNC là gì? Chúng hoạt động như thế nào và có những ưu nhược điểm gì? Hãy cùng odkdesert.com tìm hiểu kỹ hơn nhé!

Máy phay CNC là gì?

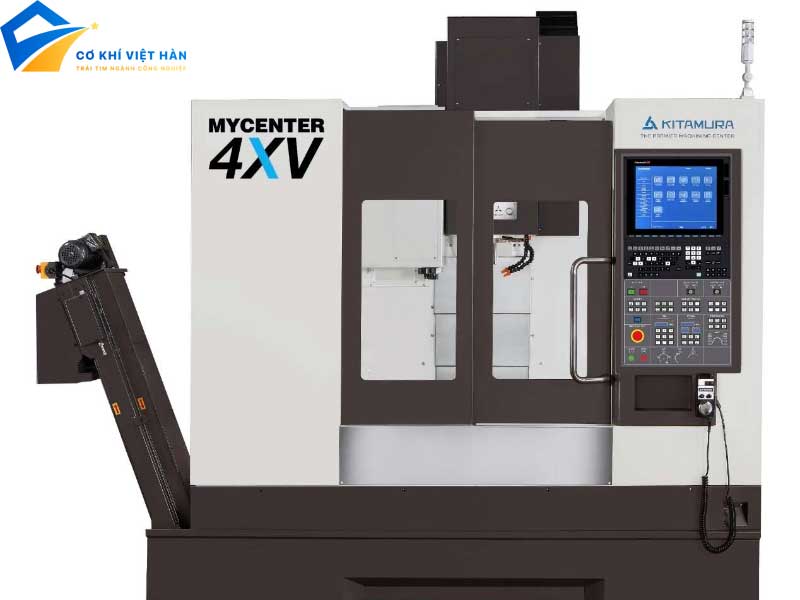

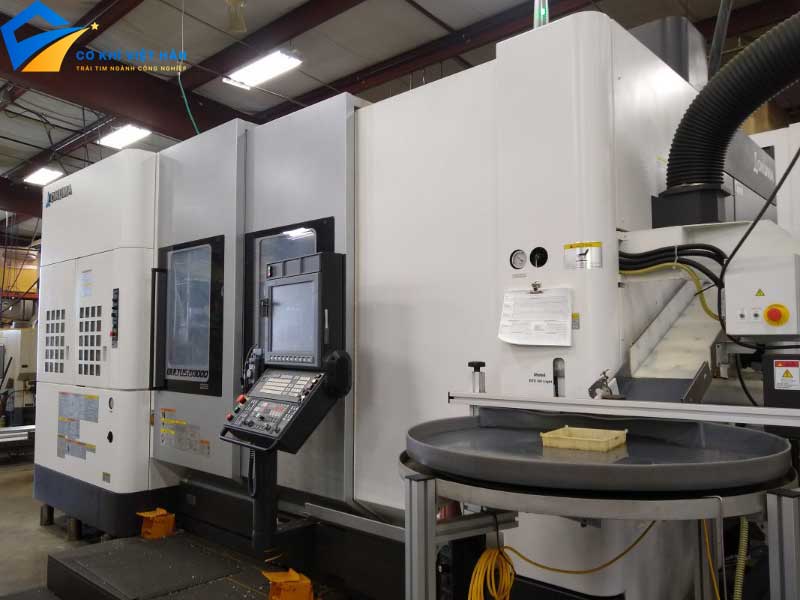

Máy phay CNC (CNC Milling Machine) là một loại máy phay gỗ hoặc kim loại được điều khiển bằng máy tính nhờ hệ thống số điều khiển bằng máy tính (Computer Numerical Control). Đây là thiết bị tự động hóa cao, có khả năng gia công các sản phẩm phức tạp với độ chính xác rất cao tuân theo chương trình gia công được lập trình sẵn.

Đặc điểm của máy phay CNC là gì?

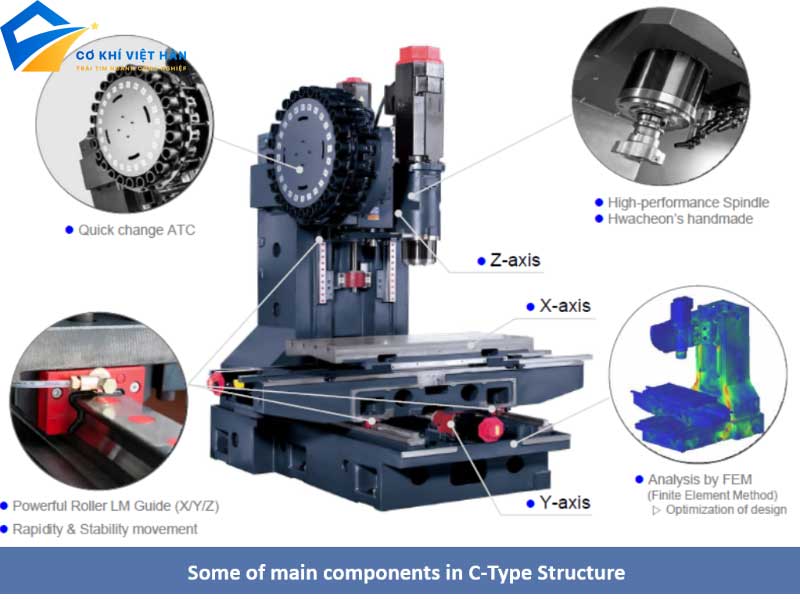

• Cấu trúc tương tự như máy phay truyền thống, bao gồm các bộ phận chính: khung máy, bàn máy, động cơ truyền động, đầu phay, dụng cụ phay gia công…
• Được tích hợp hệ thống CNC gồm bộ vi điều khiển, phần mềm CAD/CAM để lập trình và lệnh điều khiển số cho các chuyển động tự động của đầu phay, trục chính, bàn máy…
• Cho phép phay gia công tự động trên nhiều trục chuyển động phức tạp (3 trục, 4 trục, 5 trục) dưới sự điều khiển của máy tính mà không cần công nhân vận hành trực tiếp trên máy.
• Có khả năng gia công chi tiết kim loại/gỗ nguyên khối đạt độ phức tạp cao về hình học và kích thước chi tiết. Mẫu thiết kế có thể thay đổi linh hoạt mà không tốn nhiều chi phí.

Nguyên lý hoạt động của máy phay CNC

Nguyên lý làm việc của máy phay CNC như sau:

• Bản vẽ phác họa mẫu hoặc thiết kế 3D chi tiết sản phẩm được thiết lập bằng phần mềm CAD (Thiết kế hỗ trợ bằng máy tính).
• Dữ liệu thiết kế được chuyển sang phần mềm CAM (Chế tạo hỗ trợ bằng máy tính) để tạo ra chương trình NC (chương trình gia công số) chi tiết cho quá trình phay.
• Chương trình NC bao gồm các hướng dẫn bằng mã lệnh để điều khiển bộ điều khiển CNC cho các hoạt động như thay đổi vị trí đầu phay, tốc độ cắt, tốc độ nạp/xả phôi…
• Chương trình NC sẽ được gửi đến bộ điều khiển CNC, qua đó điều khiển các động cơ servo để vận hành các hệ truyền động chính xác.
• Đầu phay được di chuyển liên tục theo lệnh điều khiển số nhằm thực hiện các phép phay, khắc, cứng nhiều mặt chi tiết với độ chính xác rất cao.

Ưu điểm của máy phay CNC

1. Tự động hóa cao, năng suất gia công lớn

Khi máy phay CNC được lập trình sẵn, nó có thể liên tục thực hiện các bước phay chi tiết một cách tự động mà không cần sự can thiệp của công nhân vận hành. Điều này giúp nâng cao đáng kể hiệu suất sản xuất của máy phay CNC.

2. Có độ chính xác cao, giảm thiểu lỗi tác nghiệp

Nhờ được điều khiển bằng máy tính theo chương trình số nên máy phay CNC có độ chính xác cao, ổn định cho mỗi lần gia công chi tiết. Đồng thời, nó cũng giúp loại trừ những lỗi do con người gây ra, giảm thiểu tỷ lệ sản phẩm sai phẩm lỗi trong quá trình sản xuất.

3. Khả năng gia công đa dạng, phức tạp

Với các loại đầu phay, dao cụ và các phần mềm CAM hiện đại, máy phay CNC có thể gia công được nhiều chi tiết khác nhau với nhiều hình dạng phức tạp, chi tiết khối có bề mặt phi tuyến hoặc gia công trên nhiều trục. Đây là lợi thế lớn của máy phay CNC so với các phương pháp gia công truyền thống.

4. Khả năng thích ứng cao với nhiều loại phôi

Chỉ cần thay đổi chương trình gia công, máy phay CNC có thể chuyển đổi để phay các vật liệu khác nhau như kim loại, gỗ, nhôm, nhựa … với độ chính xác cao mà không tốn nhiều chi phí thay đổi thiết bị.

5. Tiết kiệm nhân công, chi phí vận hành

Máy phay CNC chỉ cần một số ít công nhân vận hành và bảo trì máy. Với sức sản xuất lớn, chi phí điện năng, dụng cụ cắt tiêu hao ít, nên máy có hiệu quả đầu tư cao trong dài hạn.

6. Tích hợp dễ dàng với các thiết bị khác

Nhờ việc số hóa dữ liệu, máy phay CNC có thể tích hợp và đồng bộ dữ liệu với các thiết bị phụ trợ khác như hệ thống vận chuyển nguyên vật liệu, rô bốt phục vụ, hệ thống đóng gói… tạo nên một dây chuyền sản xuất hoàn chỉnh, tự động cao.

Nhược điểm của máy phay CNC

• Chi phí đầu tư máy móc và phần mềm chuyên dụng ban đầu lớn. Cần có nguồn lực tài chính mạnh, đội ngũ lập trình viên giỏi và thợ lành nghề để vận hành, bảo trì máy tốt.
• Ưu điểm chỉ phát huy khi sản xuất hàng loạt một số lượng lớn sản phẩm, sẽ không hiệu quả nếu chỉ phục vụ nhu cầu sản xuất nhỏ lẻ.
• Chi phí lập trình, chuẩn bị gia công cao hơn so với máy phay thông thường.
• Mẫu thiết kế chi tiết phải rất chuẩn xác, phải thay đổi toàn bộ nếu có sai sót.
• Không linh hoạt điều chỉnh sửa đổi ngay trên máy khi đang gia công.
• Yêu cầu môi trường hoạt động khắt khe và bảo trì thường xuyên.

Các loại máy phay CNC phổ biến hiện nay

Máy phay CNC thường được phân loại theo số lượng trục chính chuyển động mà nó điều khiển để gia công chi tiết. Các loại phổ biến như:

1, Máy phay CNC 3 trục

Là loại cơ bản, điều khiển 3 trục chính là: X (ngang), Y (dọc), Z (cao độ lên xuống dao cụ). Thích hợp gia công các chi tiết hình khối 3D có hình dạng đơn giản, bề mặt phẳng, rãnh xoắn…

2. Máy phay CNC 4 trục

Ngoài 3 trục chính, nó còn có một trục phụ để xoay phôi gia công theo phương nằm ngang hoặc đứng. Phù hợp gia công những chi tiết có bề mặt cong, vát đầu, lỗ xiên…

3. Máy phay CNC 5 trục

Được trang bị 5 trục hoàn chỉnh để phay, khắc hoàn toàn tự do trên mọi góc cạnh của phôi. Có khả năng gia công các chi tiết phức tạp nhất, bề mặt lõm, lồi phi tuyến…

Tuy nhiên, càng nhiều trục gia công thì máy càng phức tạp, chi phí đầu tư cao hơn và yêu cầu vận hành, lập trình chuyên nghiệp hơn.

Ứng dụng của máy phay CNC

Với nhiều ưu điểm vượt trội, máy phay CNC được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

Lĩnh vực sản xuất cơ khí

• Phay các chi tiết cơ khí phức tạp trong ngành ô tô, máy bay, tàu thuyền, các thiết bị máy móc công nghiệp…
• Gia công khuôn mẫu, dụng cụ đúc chi tiết nhựa, kim loại…
• Chế tạo dụng cụ cắt gọt như dao phay, phủ mạ gói…

Lĩnh vực gia công gỗ

• Chạm khắc chân dung, hoa văn, hình khối 3D trên gỗ trang trí.
• Tạo mẫu khuôn đúc cho các đồ nội thất bằng gỗ.
• Gia công các chi tiết phức tạp cho đồ gỗ, đồ chơi gỗ…

Lĩnh vực y tế

• Chế tạo các thiết bị, dụng cụ y khoa phức tạp, chính xác cao.
• Phay mô hình khớp xương, chân răng cho nha khoa, phục hình…
• Gia công các bộ phận thay thế cơ thể như xương chỉnh hình…

Lĩnh vực mỹ nghệ

• Chạm khắc chân dung, điêu khắc nghệ thuật trên đá, gỗ, kim loại…
• Tạo các mô hình kiến trúc thu nhỏ, trang trí tượng 3D…
• Chế tạo mẫu biểu tượng logo, bảng hiệu quảng cáo…

Các yếu tố cần quan tâm khi lựa chọn máy phay CNC

Để tìm được máy phay CNC phù hợp với công việc chuyên môn, người dùng cần cân nhắc đầy đủ các yếu tố:

• Kích thước, trọng lượng và kích cỡ phôi gia công cần thiết
• Số lượng trục di chuyển dao cắt cần có (3 trục, 4 trục hay 5 trục)
• Loại vật liệu gia công và khối lượng sản phẩm phải sản xuất
• Mức độ chính xác, tính năng và tốc độ gia công yêu cầu
• Các chức năng bổ sung cần có như bàn xoay, bàn dao tự động…
• Môi trường sản xuất, không gian lắp đặt cho loại máy phay CNC
• Nguồn nhân lực vận hành, bảo trì và đào tạo nhân sự có đủ năng lực
• Loại phần mềm CAD/CAM tương thích, dịch vụ hỗ trợ sau bán hàng
• Ngân sách đầu tư và khả năng chi trả được các chi phí máy, đào tạo, vận hành…

Ngoài ra, nên tham khảo các đánh giá người dùng, hỏi tư vấn chuyên gia để chọn được hãng sản phẩm máy phay CNC chất lượng với thông số kỹ thuật phù hợp công việc.

Máy phay CNC đã trở thành một phần không thể thiếu trong các nhà máy sản xuất hiện đại. Với khả năng gia công các chi tiết kim loại, nhựa, gỗ phức tạp cực kỳ chính xác, nó mang lại năng suất và hiệu quả cao trong sản xuất quy mô lớn. Mặc dù đòi hỏi nguồn lực đầu tư lớn, nhưng lợi ích mà nó mang lại rất xứng đáng để doanh nghiệp thâm nhập ứng dụng công nghệ CNC trong tương lai gần.
