Điốt bán dẫn là gì? Thành phần, nguyên lý và ứng dụng

Trong thế giới điện tử, điốt bán dẫn là một trong những linh kiện đóng vai trò quan trọng và được sử dụng rộng rãi trong nhiều ứng dụng khác nhau. Điốt bán dẫn là một loại thiết bị điện tử bán dẫn có khả năng điều khiển dòng điện một chiều, cho phép dòng điện đi qua một hướng nhưng ngăn chặn dòng điện ngược lại.

Điốt bán dẫn là gì?

1. Cấu tạo

Điốt bán dẫn được cấu tạo bởi hai lớp vật liệu bán dẫn khác dạng, một lớp có điện tích dương (vùng P) và một lớp có điện tích âm (vùng N). Khi hai lớp này được kết nối với nhau, chúng sẽ tạo ra một vùng gọi là vùng phân cực ngược (depletion region) ở khu vực tiếp giáp giữa chúng.

2. Nguyên lý hoạt động

Nguyên lý hoạt động của điốt bán dẫn dựa trên hiện tượng điện môi (rectification). Khi điện áp dương được áp dụng vào điốt, nghĩa là đầu dương của nguồn điện được kết nối với vùng P và đầu âm với vùng N, thì điện trường sẽ làm cho các điện tử dịch chuyển từ vùng N sang vùng P và các lỗ trống dịch chuyển từ vùng P sang vùng N. Điều này tạo ra một dòng điện chảy qua điốt, được gọi là chế độ dẫn xuôi (forward bias).

Ngược lại, khi điện áp ngược được áp dụng, nghĩa là đầu âm của nguồn điện được kết nối với vùng P và đầu dương với vùng N, thì điện trường sẽ làm cho các điện tử và lỗ trống dịch chuyển trong những hướng khác nhau, làm tăng kích thước của vùng phân cực ngược. Trong trường hợp này, dòng điện gần như không thể chảy qua điốt, trừ một lượng nhỏ gọi là dòng ngược (reverse leakage current). Chế độ này được gọi là chế độ phân cực ngược (reverse bias).

Các loại điốt bán dẫn phổ biến

Có nhiều loại điốt bán dẫn khác nhau, được sử dụng cho các mục đích khác nhau trong các mạch và thiết bị điện tử. Một số loại điốt phổ biến bao gồm:

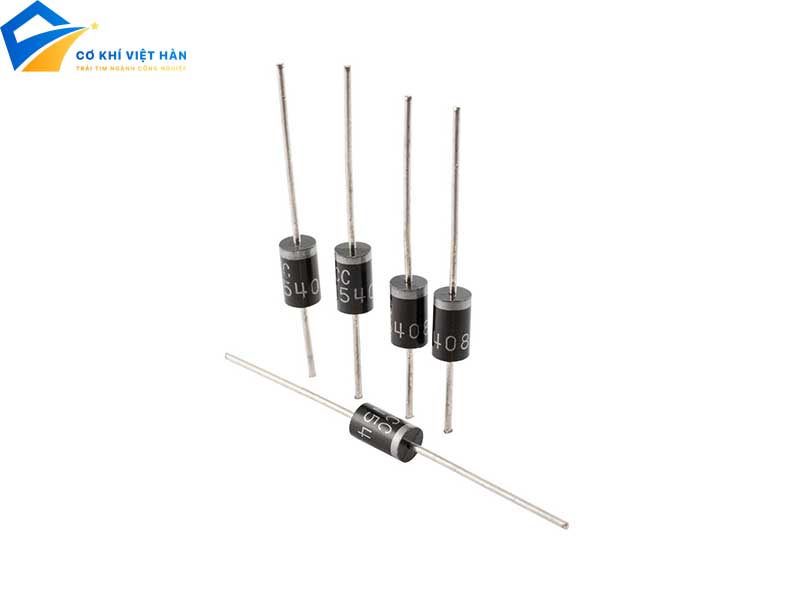

1. Điốt chỉnh lưu (Rectifier diode)

Đây là loại điốt đơn giản nhất, được sử dụng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Chúng được sử dụng rộng rãi trong nguồn cấp điện, bộ sạc pin và nhiều ứng dụng khác.

2. Điốt Zener (Zener diode)

Điốt Zener là một loại điốt đặc biệt được thiết kế để hoạt động ở chế độ phân cực ngược. Chúng có khả năng duy trì điện áp ổn định trong một dải điện áp ngược nhất định, do đó được sử dụng rộng rãi trong các mạch ổn áp và bảo vệ quá điện áp.

3. Điốt phát quang (Light-emitting diode – LED)

Điốt phát quang là một loại điốt đặc biệt có khả năng phát ra ánh sáng khi dòng điện chảy qua nó theo chiều xuôi. LED được sử dụng rộng rãi trong đèn báo hiệu, đèn chiếu sáng, màn hình hiển thị và nhiều ứng dụng khác.

4. Điốt quang (Photodiode)

Điốt quang là một loại điốt đặc biệt có khả năng tạo ra dòng điện khi chịu tác động của ánh sáng. Chúng được sử dụng trong các ứng dụng như đo cường độ ánh sáng, truyền dữ liệu qua sợi quang và nhiều ứng dụng khác liên quan đến ánh sáng.

5. Điốt varactor (Varactor diode)

Điốt varactor là một loại điốt đặc biệt có khả năng thay đổi điện dung tĩnh của nó khi điện áp áp dụng thay đổi. Chúng được sử dụng rộng rãi trong các mạch tần số cao, như bộ điều chỉnh tần số trong radio và TV.

Ứng dụng của điốt bán dẫn

Điốt bán dẫn có nhiều ứng dụng quan trọng trong các lĩnh vực khác nhau, bao gồm:

1. Nguồn cấp điện và bộ sạc

Điốt chỉnh lưu được sử dụng để chuyển đổi điện xoay chiều thành điện một chiều trong các nguồn cấp điện và bộ sạc pin cho các thiết bị điện tử như máy tính, điện thoại di động, v.v.

2. Mạch điều khiển và bảo vệ

Điốt Zener được sử dụng trong các mạch ổn áp và bảo vệ quá điện áp để đảm bảo an toàn cho các thiết bị điện tử và ngăn ngừa hư hỏng do điện áp cao bất thường.

3. Hiển thị và chiếu sáng

Điốt phát quang (LED) được sử dụng rộng rãi trong đèn báo hiệu, đèn chiếu sáng, màn hình hiển thị và nhiều ứng dụng khác nhờ khả năng phát sáng hiệu quả và tiết kiệm năng lượng.

4. Cảm biến ánh sáng

Điốt quang được sử dụng trong các ứng dụng như đo cường độ ánh sáng, truyền dữ liệu qua sợi quang và nhiều ứng dụng khác liên quan đến ánh sáng.

5. Mạch tần số cao

Điốt varactor được sử dụng trong các mạch tần số cao, như bộ điều chỉnh tần số trong radio và TV, do khả năng thay đổi điện dung tĩnh của chúng khi điện áp thay đổi.

6. Các ứng dụng khác

Điốt bán dẫn cũng được sử dụng trong nhiều ứng dụng khác như mạch khuếch đại, mạch chuyển mạch, mạch sóng dẫn, v.v.

Vai trò quan trọng của điốt bán dẫn trong điện tử

Điốt bán dẫn đóng vai trò quan trọng trong lĩnh vực điện tử và là một trong những linh kiện cơ bản nhất. Chúng là thành phần thiết yếu trong nhiều mạch và thiết bị điện tử khác nhau, từ các nguồn cấp điện và bộ sạc pin đến các mạch điều khiển, hiển thị và chiếu sáng.

Nhờ khả năng điều khiển dòng điện một chiều và các đặc tính khác nhau của các loại điốt khác nhau, điốt bán dẫn có thể đáp ứng được nhiều yêu cầu khác nhau trong thiết kế và sản xuất các thiết bị điện tử. Chúng làm cho các mạch và thiết bị điện tử trở nên đa dạng, hiệu quả và an toàn hơn.

Ngoài ra, điốt bán dẫn cũng đóng vai trò quan trọng trong việc tiết kiệm năng lượng và bảo vệ môi trường. Sự phát triển của các loại điốt như LED đã giúp tiết kiệm đáng kể năng lượng trong chiếu sáng và hiển thị, góp phần giảm thiểu tác động đến môi trường.

Điốt bán dẫn là một linh kiện điện tử quan trọng, đóng vai trò thiết yếu trong nhiều ứng dụng khác nhau, từ nguồn cấp điện và bộ sạc pin đến hiển thị và chiếu sáng. Với cấu tạo đơn giản nhưng lại có nhiều loại khác nhau như điốt chỉnh lưu, điốt Zener, điốt phát quang, điốt quang và điốt varactor, điốt bán dẫn có khả năng đáp ứng được đa dạng nhu cầu trong thiết kế và sản xuất các thiết bị điện tử.

Hy vọng bài viết này đã cung cấp cho bạn những thông tin bổ ích về điốt bán dẫn. Nếu bạn có bất kỳ câu hỏi nào hoặc cần thêm thông tin, hãy để lại câu hỏi để chúng tôi có thể hỗ trợ bạn tốt nhất!
