Cảm biến dây rút, hay còn gọi là cảm biến kéo, là một thiết bị quan trọng trong nhiều ứng dụng công nghiệp và tự động hóa. Chúng có khả năng đo lường và cảm nhận sự thay đổi trong chiều dài của một dây rút hoặc dây kéo, từ đó cung cấp thông tin quan trọng về vị trí, lực kéo và nhiều yếu tố khác. Trong bài viết này, chúng ta sẽ tìm hiểu về cảm biến dây rút, nguyên lý hoạt động, ứng dụng, lợi ích và những điều cần lưu ý khi sử dụng.
1. Cảm Biến Dây Rút Là Gì?

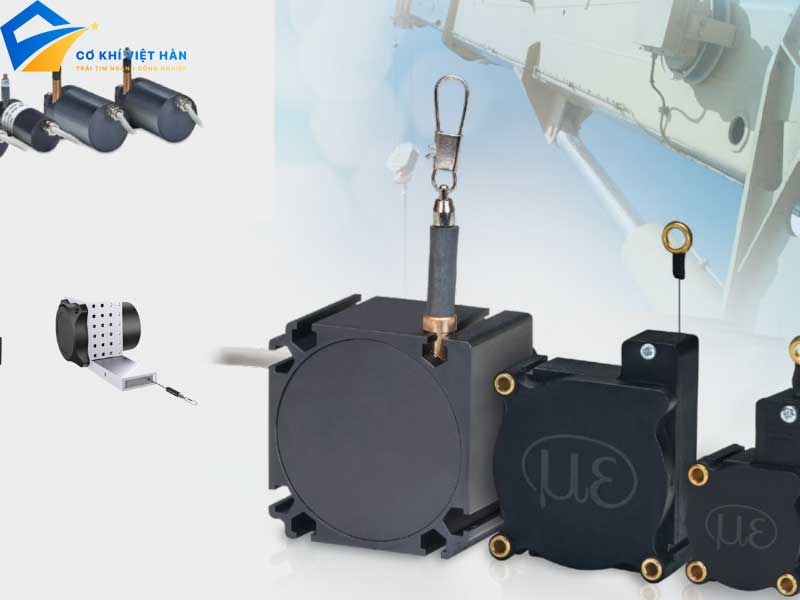

Cảm biến dây rút là thiết bị cảm biến được thiết kế để đo khoảng cách hoặc lực kéo thông qua một dây rút hoặc dây kéo. Chúng thường được sử dụng trong các hệ thống tự động hóa, robot, và các ứng dụng công nghiệp khác. Cảm biến này có khả năng cung cấp tín hiệu điện tương ứng với mức độ kéo của dây, từ đó giúp theo dõi và điều khiển các quy trình khác nhau.
1.1 Cấu Tạo Của Cảm Biến Dây Rút
Nội dung bài viết
Cảm biến dây rút thường bao gồm các thành phần chính sau:
- Dây Rút: Phần dây được kéo hoặc thả để đo lường.
- Cảm Biến: Thiết bị chính để cảm nhận sự thay đổi trong chiều dài dây rút.
- Bộ Chuyển Đổi Tín Hiệu: Chuyển đổi tín hiệu từ cảm biến thành tín hiệu điện cho các thiết bị điều khiển.
- Khung Gắn: Giúp cố định cảm biến và dây rút trong quá trình hoạt động.
2. Nguyên Lý Hoạt Động
Cảm biến dây rút hoạt động dựa trên nguyên lý cảm biến biến đổi chiều dài. Khi dây rút bị kéo hoặc thả, cảm biến sẽ phát hiện sự thay đổi này và chuyển đổi thành tín hiệu điện. Tín hiệu này có thể được sử dụng để điều khiển các thiết bị khác hoặc để thu thập dữ liệu cho các ứng dụng phân tích.

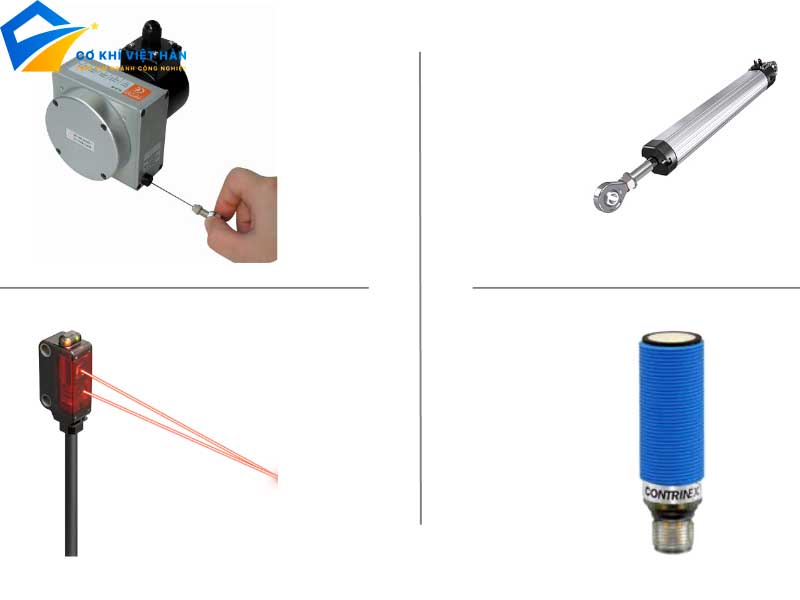

2.1 Các Loại Cảm Biến Dây Rút
Có một số loại cảm biến dây rút phổ biến, bao gồm:
- Cảm Biến Điện Trở: Sử dụng điện trở để đo lường lực kéo. Khi dây rút bị kéo, điện trở thay đổi, và cảm biến sẽ phát hiện sự thay đổi này.
- Cảm Biến Quang: Sử dụng ánh sáng để đo lường khoảng cách hoặc vị trí. Khi dây rút thay đổi chiều dài, ánh sáng sẽ bị chắn hoặc phản xạ khác nhau, từ đó tạo ra tín hiệu.
- Cảm Biến Đo Lường Từ: Sử dụng các nguyên lý từ trường để đo lường sự thay đổi trong chiều dài dây rút.
3. Các loại cảm biến dây rút phổ biến
Có một số loại cảm biến dây rút thường được sử dụng, bao gồm:
- Cảm biến dây rút điện trở (Resistive pull wire sensor)
Đây là loại cảm biến dây rút đơn giản và phổ biến nhất. Bên trong chứa một cuộn dây làm giảm dần điện trở khi sợi dây kéo dài ra. Tín hiệu điện áp đầu ra thay đổi tỷ lệ với sự thay đổi của điện trở. Loại này thường dùng để đo lường sự dịch chuyển ngắn trong phạm vi độ dài cho phép của dây. - Cảm biến dây rút cảm ứng (Inductive pull wire sensor)
Cảm biến này chứa một cuộn dây mảnh bao quanh một lõi sắt từ tính. Khi sợi dây được kéo dài, một phần của nó di chuyển qua lõi, thay đổi độ cảm kháng của cuộn dây. Sự thay đổi này được biểu thị qua tín hiệu điện kháng hoặc điện dung đầu ra. Loại này thường dùng cho các khoảng cách trung bình. - Cảm biến dây rút quay vòng (Rotary pull wire sensor)
Trong loại này, dây được cuốn quanh một trục quay. Khi dây di chuyển, nó sẽ làm quay trục. Các mã hóa hoặc cảm biến quay được sử dụng để đo góc hoặc vị trí quay của trục, tương ứng với sự thay đổi về độ dài của dây. Loại này thích hợp cho các ứng dụng yêu cầu đo lường khoảng cách dài. - Cảm biến dây rút sóng dẫn (Waveguide pull wire sensor)
Đây là loại cảm biến phức tạp, chuyên dùng cho các ứng dụng đặc biệt như đo khoảng cách trong các môi trường nguy hiểm. Cảm biến này sử dụng một ống sóng dẫn bằng kim loại để đo lường sự thay đổi trong chiều dài của đoạn dây bằng cách phát và nhận tín hiệu sóng điện từ. Cấu trúc này cách ly hoàn toàn phần cảm biến khỏi môi trường bên ngoài.
4. Ưu điểm của cảm biến dây rút
- Đơn giản, dễ lắp đặt và bảo dưỡng.
- Chi phí thấp, phù hợp với nhiều loại ứng dụng.
- Có khả năng hoạt động trong môi trường khắc nghiệt, chịu được rung động, nhiệt độ và áp lực cao.
- Phạm vi đo lường linh hoạt, có thể điều chỉnh bằng cách thay đổi độ dài và đường kính của dây.
5. Ứng dụng của cảm biến dây rút

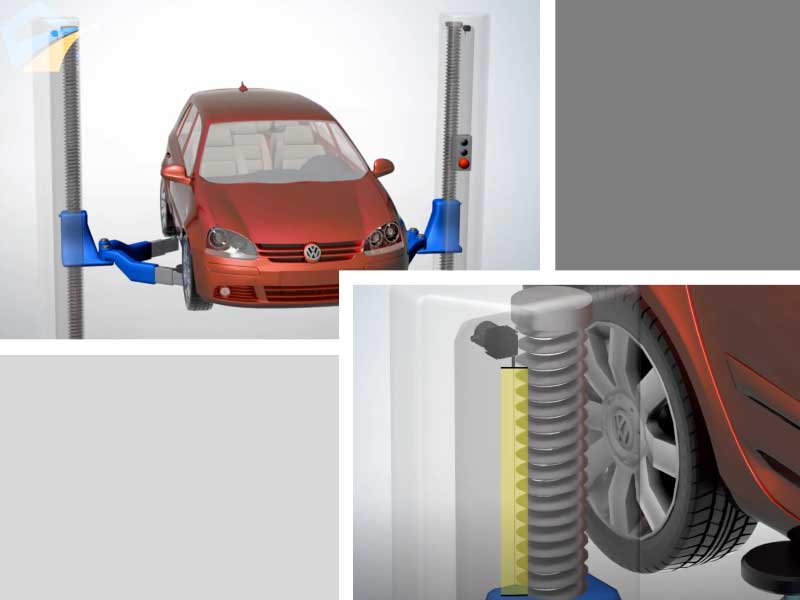

Cảm biến dây rút được sử dụng rộng rãi trong nhiều lĩnh vực do khả năng đầu ra tín hiệu điện tương ứng với sự dịch chuyển và thay đổi chiều dài. Một số ứng dụng phổ biến bao gồm:
- Lĩnh vực công nghiệp
- Đo lường di chuyển của các vật thể di động như cần cẩu, ray trượt, xi lanh thủy lực
- Kiểm soát quá trình hàn để dịch chuyển que hàn
- Phát hiện sự mở cửa cổng, lối ra vào nhà máy
- Giám sát sự nới lỏng và căng của dây cáp trong các công trình xây dựng
- Lĩnh vực giao thông vận tải
- Phát hiện sự lệch chuyển các cấu trúc trên cầu, đường cao tốc
- Giám sát sự nới lỏng của các thanh nối trên tàu hỏa, máy bay
- Kiểm soát vị trí trục lăn trên đường ray tàu điện ngầm
- Đo lường và điều chỉnh sự căng cuộn cáp trong thang máy
- Lĩnh vực y tế
- Giám sát và đo lường sự di chuyển của bệnh nhân
- Kiểm soát sự mở rộng của bụng khi sinh đẻ
- Đo lường sự co giãn của cơ trong vật lý trị liệu
- Lĩnh vực thể thao và giải trí
- Đo lường lực đàn hồi của dây cung trong môn bắn cung
- Kiểm soát hệ thống đóng mở rèm, cửa trên sân khấu
- Giám sát sự căng của dây leo núi, dây an toàn
- Ứng dụng khác
- Phát hiện mất an toàn trong các hệ thống đóng mở cửa, rào chắn
- Theo dõi các chuyển động lớn như trượt lở đất, hầm lò mỏ
- Kiểm tra mức nước trong hồ chứa, bề mặt bãi biển
- Giám sát trạng thái và áp suất bao bì của các sản phẩm khác nhau
