Trong thời đại công nghệ hiện nay, các thiết bị điện tử đóng vai trò quan trọng trong việc kiểm soát và điều khiển các hệ thống máy móc, đảm bảo hiệu quả và tiết kiệm năng lượng. Một trong những thiết bị điện tử đóng vai trò then chốt là biến tần. Biến tần là gì? Bài viết này sẽ cung cấp cho bạn những kiến thức cơ bản về biến tần, nguyên lý hoạt động, cấu tạo và các ứng dụng quan trọng của nó trong đời sống và công nghiệp.

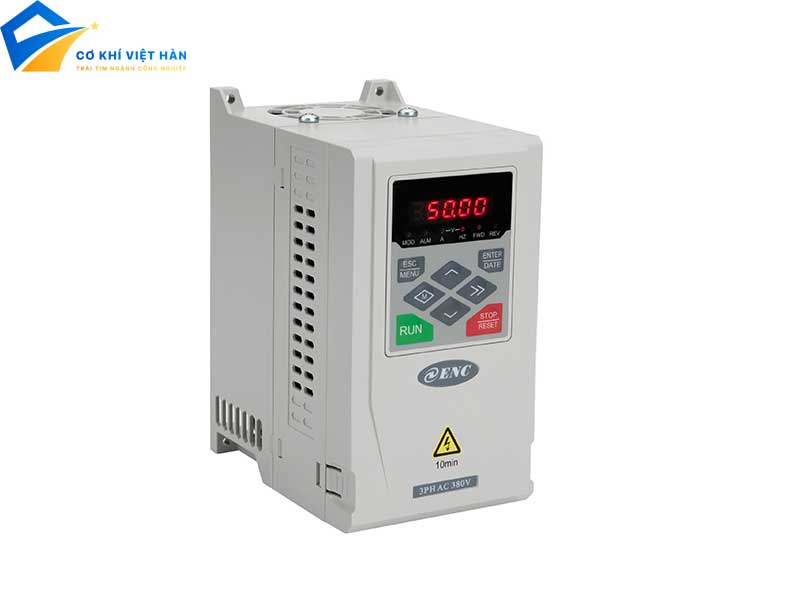

Khái niệm biến tần
Biến tần (Variable Frequency Drive – VFD) hay còn gọi là bộ điều khiển động cơ (Motor Drive), là một thiết bị điện tử được sử dụng để điều khiển tốc độ quay của động cơ điện. Nó hoạt động bằng cách điều chỉnh tần số và điện áp cung cấp cho động cơ, qua đó thay đổi tốc độ quay của động cơ.
Biến tần đóng vai trò quan trọng trong việc tiết kiệm năng lượng và tăng hiệu suất hoạt động của các hệ thống máy móc. Trước đây, để điều khiển tốc độ của động cơ, người ta thường sử dụng các phương pháp cơ khí như thay đổi kích thước bánh răng, sử dụng hệ thống dây đai, v.v. Tuy nhiên, những phương pháp này có nhiều nhược điểm như hiệu suất thấp, khó điều chỉnh linh hoạt và dễ bị hao mòn. Biến tần ra đời đã giải quyết được các vấn đề trên, mang lại nhiều lợi ích hơn cho người sử dụng.
Nguyên lý hoạt động của biến tần
Biến tần hoạt động dựa trên nguyên lý biến đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC), sau đó biến đổi lại thành điện áp AC có tần số và điện áp có thể thay đổi được. Quá trình biến đổi này được thực hiện bởi các linh kiện điện tử công suất bên trong biến tần.
Nguyên lý hoạt động của biến tần gồm các giai đoạn chính sau:
- Chuyển đổi AC sang DC: Điện áp xoay chiều từ nguồn cung cấp được chuyển đổi thành điện áp một chiều bằng cách sử dụng một mô-đun chỉnh lưu.
- Mạch tạo xung: Điện áp một chiều được chuyển đổi thành một dạng xung vuông bằng cách sử dụng các công tắc điện tử công suất trong mạch đảo nguồn.
- Điều chế xung: Tín hiệu xung vuông được điều chế (thay đổi độ rộng xung và tần số) bằng kỹ thuật điều chế xung rộng (PWM) để tạo ra điện áp xoay chiều có tần số và điện áp mong muốn.
- Bộ lọc đầu ra: Tín hiệu điện áp xoay chiều đã được điều chế sẽ đi qua một bộ lọc đầu ra để loại bỏ các thành phần nhiễu và tạo ra dạng sóng sin chuẩn.
Bằng cách điều khiển các tín hiệu điều chế PWM, biến tần có thể thay đổi tần số và điện áp đầu ra, từ đó điều khiển tốc độ quay của động cơ.
Cấu tạo của biến tần
Biến tần điển hình bao gồm các thành phần chính sau:
- Mạch nguồn: Bao gồm mô-đun chỉnh lưu và tụ lọc, có chức năng chuyển đổi điện áp xoay chiều từ nguồn cung cấp thành điện áp một chiều.
- Mạch đảo nguồn: Gồm các công tắc điện tử công suất (thường là IGBT hoặc MOSFET) và mạch điều khiển, có nhiệm vụ chuyển đổi điện áp một chiều thành dạng xung vuông.
- Mạch điều khiển: Bao gồm vi điều khiển, mạch xử lý tín hiệu và các mạch hỗ trợ khác. Mạch này đóng vai trò điều khiển toàn bộ quá trình hoạt động của biến tần, tính toán và tạo ra tín hiệu điều chế PWM.
- Mạch bảo vệ: Gồm các mạch bảo vệ quá dòng, quá áp, quá nhiệt và các mạch bảo vệ khác để đảm bảo an toàn cho biến tần và hệ thống.
- Giao diện người dùng: Bao gồm màn hình hiển thị, nút điều khiển và cổng kết nối để người dùng có thể theo dõi, cài đặt và điều khiển biến tần.
- Bộ lọc đầu ra: Là mạch lọc dùng để loại bỏ các thành phần nhiễu và tạo ra dạng sóng sin chuẩn cho đầu ra của biến tần.
Ứng dụng của biến tần
Biến tần có nhiều ứng dụng quan trọng trong nhiều lĩnh vực khác nhau:
1. Ứng dụng trong công nghiệp:
Nội dung bài viết
- Hệ thống băng tải
- Máy nén khí, máy bơm
- Hệ thống làm mát, điều hòa
- Hệ thống cân bằng, hàn điện
- Máy công cụ gia công kim loại
2. Ứng dụng trong xây dựng:
- Hệ thống thang máy
- Hệ thống cửa tự động
- Máy trộn bê tông
- Máy kéo cáp
3, Ứng dụng trong nông nghiệp:
- Hệ thống tưới tiêu
- Máy gặt đập liên hợp
- Máy sấy nông sản
- Máy xay xát, nghiền ngũ cốc
4. Ứng dụng trong giao thông vận tải:
- Hệ thống thang cuốn, thang máy
- Hệ thống cần trục
- Hệ thống điều khiển tàu điện, tàu hỏa
5. Ứng dụng trong y tế:
- Hệ thống thông gió, điều hòa bệnh viện
- Máy X-quang, máy chụp cắt lớp
- Máy lọc máu nhân tạo
6. Ứng dụng khác:
- Máy giặt, máy sấy
- Máy điều hòa không khí
- Hệ thống quạt thông gió
- Máy chạy bộ, xe đạp tập
Lợi ích của việc sử dụng biến tần
Việc sử dụng biến tần mang lại nhiều lợi ích đáng kể so với các phương pháp điều khiển truyền thống:
- Tiết kiệm năng lượng: Biến tần cho phép điều chỉnh tốc độ động cơ một cách linh hoạt, từ đó giảm lượng năng lượng tiêu thụ. Nhiều nghiên cứu cho thấy biến tần có thể tiết kiệm từ 20% đến 50% năng lượng so với phương pháp truyền thống.
- Kéo dài tuổi thọ thiết bị: Việc khởi động và dừng động cơ một cách mềm mại, không đột ngột nhờ biến tần giúp giảm mài mòn và kéo dài tuổi thọ của động cơ và thiết bị.
- Điều khiển chính xác: Biến tần cho phép điều khiển tốc độ động cơ một cách chính xác, đáp ứng các yêu cầu về hiệu suất và chất lượng cao trong sản xuất.
- Giảm thiểu tiếng ồn và rung động: Khởi động mềm mại và điều khiển tốc độ linh hoạt của biến tần giúp giảm thiểu tiếng ồn và rung động trong quá trình vận hành máy móc.
- Nâng cao năng suất sản xuất: Với khả năng điều khiển chính xác, biến tần giúp tối ưu hóa quá trình sản xuất, nâng cao năng suất và chất lượng sản phẩm.
- Dễ dàng tích hợp và điều khiển: Biến tần có thể dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa, giúp quá trình vận hành và giám sát trở nên thuận tiện hơn.
Biến tần là một thiết bị điện tử quan trọng trong việc điều khiển tốc độ động cơ điện, góp phần tiết kiệm năng lượng và nâng cao hiệu quả hoạt động của các hệ thống máy móc. Với nguyên lý hoạt động dựa trên điều chế xung rộng PWM, biến tần cho phép điều khiển tốc độ động cơ một cách linh hoạt và chính xác. Ứng dụng của biến tần rất đa dạng, từ công nghiệp, xây dựng, nông nghiệp cho đến giao thông vận tải và y tế. Việc hiểu rõ về cấu tạo, nguyên lý và lợi ích của biến tần sẽ giúp chúng ta ứng dụng hiệu quả công nghệ này trong nhiều lĩnh vực khác nhau.
