Hướng Dẫn Lắp Đặt Mặt Bích Inox Đúng Kỹ Thuật, Đảm Bảo An Toàn

Giới thiệu chung về mặt bích inox

Mặt bích inox là gì?

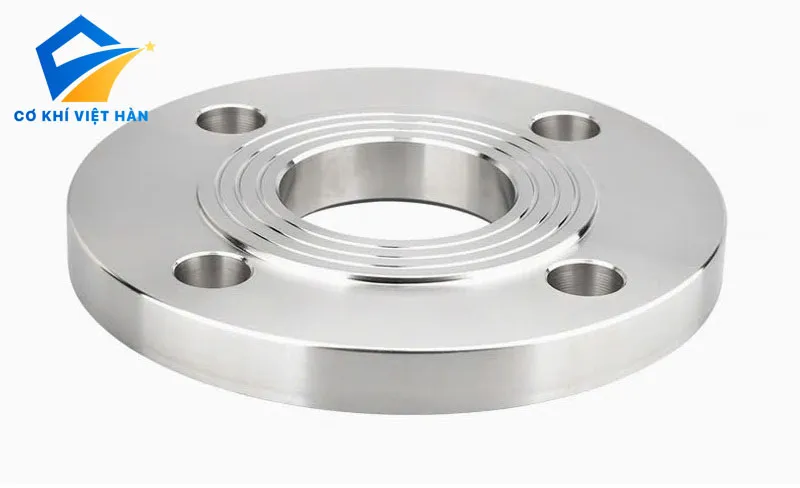

Mặt bích inox là chi tiết cơ khí dạng đĩa tròn (hoặc vuông), được gia công từ thép không gỉ (inox) như SUS201, SUS304, SUS316,… Mục đích của mặt bích là kết nối các đoạn ống, van, thiết bị áp lực trong hệ thống đường ống công nghiệp thông qua các bu lông, đai ốc.

>> Tham khảo các loại bu lông inox TẠI ĐÂY

Phân loại mặt bích inox phổ biến

• Mặt bích rỗng (blind flange): Dùng để bịt đầu đường ống.
• Mặt bích hàn cổ (welding neck flange): Kết nối với ống bằng mối hàn.
• Mặt bích hàn bọc (slip-on flange): Trượt vào ngoài ống, rồi hàn cố định.
• Mặt bích ren (threaded flange): Dùng cho ống có ren ngoài, không cần hàn.
• Mặt bích lắp rời (lap joint flange): Dùng kèm cổ rời, dễ tháo lắp.

Vai trò của mặt bích inox trong hệ thống đường ống

• Tạo điểm kết nối chắc chắn giữa các thiết bị: Van, ống, bơm, bình chứa.
• Chịu được áp lực và nhiệt độ cao, phù hợp môi trường hóa chất ăn mòn.
• Dễ dàng bảo trì, thay thế thiết bị, giảm chi phí và thời gian sửa chữa.
• Tăng tính thẩm mỹ và độ bền cho toàn bộ hệ thống.

Chuẩn bị trước khi lắp đặt mặt bích inox

1. Kiểm tra vật tư và thiết bị cần thiết

• Mặt bích inox đúng loại, đúng tiêu chuẩn (JIS, ANSI, DIN,…)
• Gioăng làm kín (gasket): Cao su, Teflon, Graphite hoặc kim loại.
• Bộ bu lông – đai ốc inox hoặc thép xi phù hợp.
• Dụng cụ hỗ trợ: Cờ lê lực, mỏ lết, máy siết bu lông, keo lắp đặt nếu cần.
• Thiết bị bảo hộ: Găng tay, kính chắn, giày bảo hộ,…

2. Kiểm tra bề mặt và chất lượng

• Mặt tiếp xúc của bích phải sạch, nhẵn, không trầy xước hoặc biến dạng.
• Gioăng mới, đúng kích thước, không bị rách hoặc lão hóa.
• Kiểm tra lỗ bu lông, bulong không cong, gãy, rơ ren.

3. Đảm bảo vệ sinh

• Dùng khăn sạch lau bề mặt tiếp xúc giữa mặt bích và gioăng.
• Không để dầu mỡ, bụi bẩn bám vào vị trí siết chặt – tránh rò rỉ sau này.

Quy trình lắp đặt mặt bích inox đúng kỹ thuật

Bước 1: Căn chỉnh vị trí lắp đặt

• Đưa hai mặt bích lại gần nhau, căn chỉnh sao cho trùng tâm lỗ.
• Đảm bảo các lỗ bu lông nằm đồng đều để việc siết chặt dễ dàng.

Bước 2: Đặt gioăng làm kín

• Chọn đúng loại gioăng phù hợp với nhiệt độ và áp suất làm việc.
• Đặt gioăng vào giữa hai mặt bích, tránh để lệch hoặc chèn ép.
• Không sử dụng keo trám nếu không được yêu cầu bởi tiêu chuẩn kỹ thuật.

Bước 3: Lắp bu lông và siết chặt tuần tự

• Lắp bu lông – đai ốc đối xứng theo hình sao 5 cánh hoặc 8 điểm để tạo lực đều.
• Siết bu lông thành nhiều vòng:
  • Vòng 1: Siết sơ bộ bằng tay hoặc cờ lê nhẹ.
  • Vòng 2: Dùng cờ lê lực siết đến 50–60% lực yêu cầu.
  • Vòng 3: Siết đạt đúng mô-men lực theo tiêu chuẩn.
• Tránh siết chéo lệch khiến mặt bích vênh, gây rò rỉ hoặc nứt bích.

Bước 4: Kiểm tra độ kín

• Sau khi siết xong, kiểm tra lại:
  • Không còn khe hở giữa hai mặt bích.
  • Bu lông được siết đều lực, không lệch.
• Tiến hành thử áp lực với nước hoặc khí nén (nếu yêu cầu):
  • Áp lực thử bằng 1.5 lần áp lực vận hành.
  • Quan sát rò rỉ tại vị trí mặt bích và gioăng.

Những lỗi thường gặp khi lắp đặt mặt bích inox và cách khắc phục

Lưu ý an toàn khi lắp đặt mặt bích inox

• Không lắp đặt dưới áp lực: Dừng toàn bộ lưu chất trong đường ống trước khi thi công.
• Đảm bảo bề mặt bằng phẳng: Dùng thước đo độ vênh hoặc laser kiểm tra bề mặt bích.
• Không tái sử dụng gioăng cũ: Tuyệt đối không dùng lại vật liệu làm kín đã qua sử dụng.
• Không siết bu lông bằng máy quá công suất: Gây nứt bích hoặc hỏng bulong.
• Lắp đặt trong môi trường khô ráo, thông thoáng: Tránh ẩm thấp gây rỉ sét phụ kiện.

Cách bảo trì mặt bích inox sau lắp đặt

1. Kiểm tra định kỳ

• Mỗi 3–6 tháng kiểm tra gioăng và siết lại bu lông nếu thấy có hiện tượng lỏng.
• Quan sát các điểm kết nối xem có rò rỉ, ố vàng hay biến dạng không.

2. Vệ sinh bề mặt bích

• Dùng khăn mềm hoặc hóa chất tẩy rửa inox để làm sạch.
• Tránh dùng vật sắc nhọn gây trầy xước.

3. Thay thế gioăng đúng lúc

• Khi thấy dấu hiệu gioăng bị cứng, lão hóa, biến dạng – cần thay ngay.

4. Ghi chép hồ sơ bảo trì

• Nên lưu lại nhật ký kiểm tra, thay thế để theo dõi vòng đời thiết bị.

Những câu hỏi thường gặp khi lắp đặt mặt bích inox

Mặt bích inox nào chịu được áp lực cao nhất?

Mặt bích inox hàn cổ (Welding Neck) kết hợp với gioăng kim loại thường có khả năng chịu áp suất lên tới 2500 PSI hoặc hơn, tùy theo tiêu chuẩn sản xuất.

Lắp mặt bích có cần dùng keo làm kín không?

Không bắt buộc, trừ khi có chỉ định kỹ thuật. Hầu hết hệ thống chỉ cần gioăng và siết đúng lực là đủ kín.

Có thể tự lắp đặt mặt bích inox tại nhà không?

Với các hệ thống nhỏ, áp lực thấp – có thể. Nhưng với các hệ thống công nghiệp hoặc chịu áp cao, nên để kỹ thuật viên có kinh nghiệm thực hiện.

CƠ KHÍ VIỆT HÀN – Chuyên cung cấp và lắp đặt mặt bích inox đạt chuẩn

Với hơn 10 năm kinh nghiệm trong lĩnh vực cơ khí và vật tư công nghiệp, CƠ KHÍ VIỆT HÀN tự hào là địa chỉ uy tín chuyên:

• Cung cấp mặt bích inox 201/304/316, đầy đủ tiêu chuẩn JIS, DIN, ANSI.
• Đội ngũ kỹ sư hỗ trợ tư vấn – lắp đặt tận nơi.
• Nhận gia công mặt bích inox theo bản vẽ hoặc đặt hàng số lượng lớn.
• Cam kết giá tốt, giao hàng toàn quốc, hỗ trợ kỹ thuật sau bán.

Liên hệ ngay:

📍 Địa chỉ: Số 100-B3 Nguyễn Cảnh Dị, KĐT Đại Kim, P.Định Công, Hà Nội
📞 Điện thoại: 0979.293.644
📧 Email: bulongviethan@gmail.com
🌐 Website: bulong-inox.com.vn

Kết luận

Việc lắp đặt mặt bích inox đúng kỹ thuật là yếu tố then chốt đảm bảo tính an toàn, độ bền và hiệu quả vận hành của hệ thống đường ống. Qua bài viết này, CƠ KHÍ VIỆT HÀN hy vọng bạn đã nắm được toàn bộ quy trình, từ chuẩn bị, thao tác kỹ thuật đến bảo trì và lựa chọn sản phẩm phù hợp. Nếu bạn cần hỗ trợ chuyên sâu hoặc tìm nguồn cung uy tín, hãy để chúng tôi đồng hành cùng bạn trong mọi công trình.
