Hướng Dẫn Chọn Size Ubolt Inox Phù Hợp Với Từng Ứng Dụng
Ubolt inox, hay bu lông chữ U inox, là một phụ kiện cơ khí quan trọng được sử dụng để cố định đường ống, cáp điện, và các cấu trúc kim loại trong nhiều lĩnh vực như xây dựng, công nghiệp, hàng hải, và cơ điện. Với thiết kế hình chữ U và chất liệu thép không gỉ (inox), ubolt inox mang lại khả năng chống ăn mòn vượt trội, độ bền cao, và tính thẩm mỹ. Tuy nhiên, để đảm bảo hiệu quả và an toàn, việc chọn đúng kích thước (size) ubolt inox là yếu tố then chốt. Một ubolt không phù hợp có thể gây rung lắc, lỏng mối nối, hoặc hư hỏng hệ thống. Vậy làm thế nào để chọn size ubolt inox phù hợp với từng ứng dụng? Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách xác định kích thước ubolt inox, các yếu tố cần xem xét, và ứng dụng cụ thể trong các công trình, giúp bạn đưa ra lựa chọn tối ưu.
1. Giới Thiệu Về Ubolt Inox Và Tầm Quan Trọng Của Việc Chọn Đúng Size
Nội dung bài viết
- 1 1. Giới Thiệu Về Ubolt Inox Và Tầm Quan Trọng Của Việc Chọn Đúng Size
- 2 2. Tổng Quan Về Kích Thước Ubolt Inox
- 3 3. Hướng Dẫn Chọn Size Ubolt Inox Phù Hợp
- 4 4. Ứng Dụng Cụ Thể Và Cách Chọn Size Ubolt Inox
- 5 5. Các Lưu Ý Khi Chọn Size Ubolt Inox
- 6 6. Lợi Ích Của Việc Chọn Đúng Size Ubolt Inox
- 7 7. Kết Luận

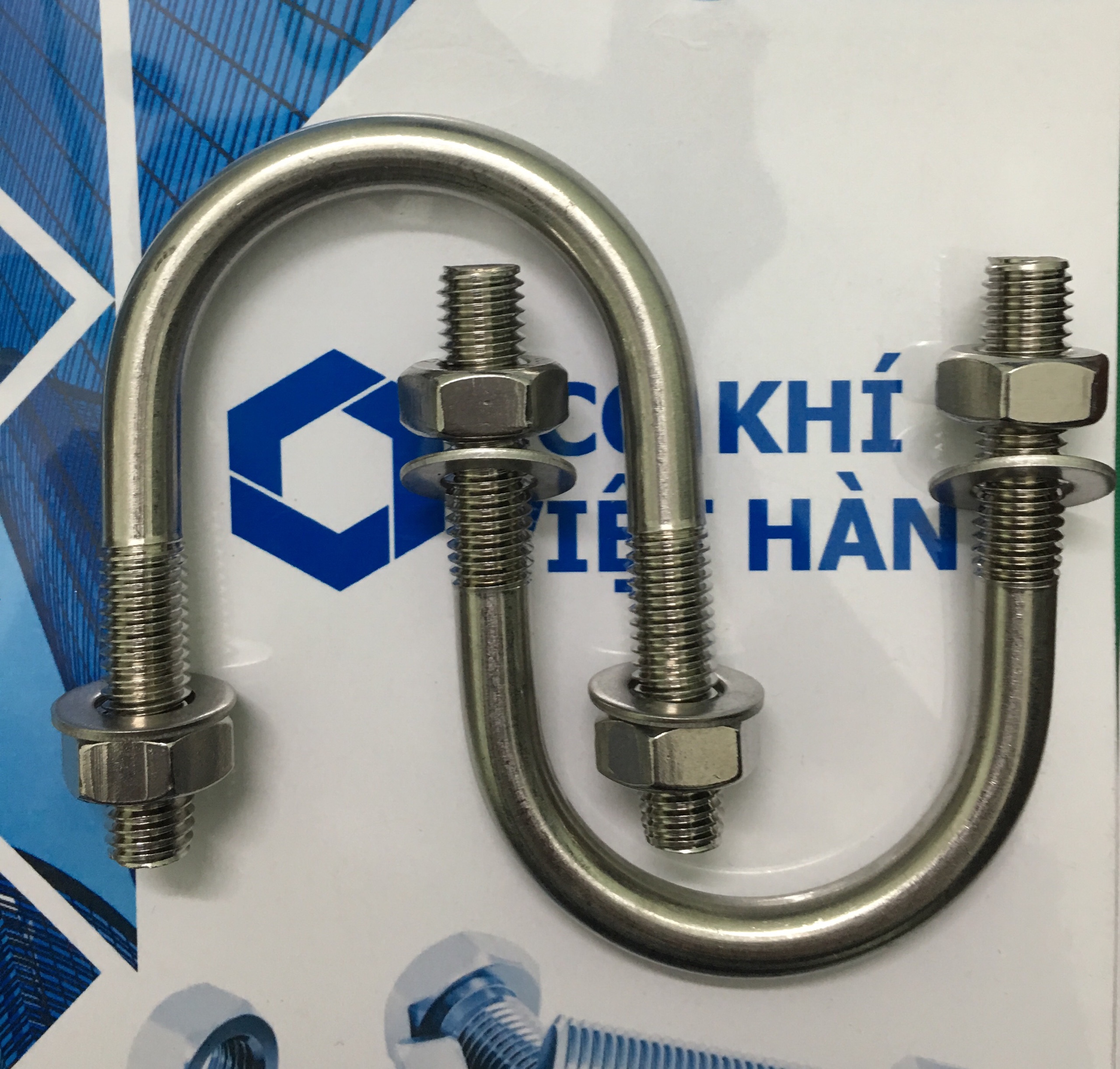

Ubolt inox là loại bu lông có hình dạng chữ U, với hai đầu tiện ren để gắn đai ốc và long đen, được thiết kế để ôm chặt và cố định các đường ống, cáp điện, hoặc cấu trúc vào giá đỡ, dầm thép, hoặc bề mặt khác. Chất liệu thép không gỉ (inox 201, 304, 316, hoặc 316L) giúp ubolt chịu được các môi trường khắc nghiệt như độ ẩm cao, nước biển, hoặc hóa chất. Ubolt inox thường đi kèm với đai ốc, long đen, và đôi khi là bản mã để tăng độ ổn định.
Việc chọn đúng kích thước ubolt inox đóng vai trò quan trọng vì:
- An toàn: Ubolt phù hợp đảm bảo mối nối chắc chắn, ngăn chặn rung lắc hoặc rò rỉ.
- Độ bền: Kích thước đúng giúp ubolt chịu được tải trọng và môi trường sử dụng, kéo dài tuổi thọ hệ thống.
- Hiệu suất: Đảm bảo hệ thống vận hành ổn định, không bị gián đoạn do lỏng lẻo hoặc hư hỏng.
- Tiết kiệm chi phí: Tránh lãng phí khi mua ubolt sai hoặc chi phí sửa chữa do lỗi lắp đặt.
Chọn sai kích thước ubolt – quá nhỏ, quá lớn, hoặc không đủ sức chịu tải – có thể dẫn đến các vấn đề như gãy ubolt, biến dạng ống, hoặc hỏng giá đỡ. Trong bài viết này, chúng ta sẽ hướng dẫn chi tiết cách chọn size ubolt inox phù hợp với từng ứng dụng, từ đo lường, xác định thông số, đến các yếu tố môi trường và tải trọng.
>> Tham khảo các loại chốt chẻ inox TẠI ĐÂY
>> Tham khảo các loại ubolt inox TẠI ĐÂY

2. Tổng Quan Về Kích Thước Ubolt Inox
Kích thước của ubolt inox được xác định bởi một số thông số chính, mỗi thông số ảnh hưởng đến khả năng cố định và chịu lực:
- Đường kính trong (D): Khoảng cách giữa hai chân U, phải phù hợp với đường kính ngoài của ống hoặc cấu trúc cần cố định (ví dụ: Φ22, Φ48, Φ114).
- Đường kính thân (M): Độ dày của thanh thép tạo thành ubolt, quyết định khả năng chịu lực (ví dụ: M6, M8, M10, M12).
- Chiều dài chân (L): Độ dài của hai đầu ren, cần đủ để luồn qua giá đỡ và gắn đai ốc.
- Chiều dài tổng (T): Kích thước từ đỉnh cong U đến đầu chân, ảnh hưởng đến độ sâu cố định.
- Khoảng cách tâm lỗ (C): Khoảng cách giữa tâm của hai chân U, phải khớp với lỗ trên giá đỡ.
Ngoài kích thước, các yếu tố khác như chất liệu inox (201, 304, 316/316L) và tiêu chuẩn kỹ thuật (DIN 3570, ASTM F593, ISO 3506) cũng cần được xem xét để đảm bảo ubolt phù hợp với ứng dụng. Việc chọn size ubolt inox đúng đòi hỏi sự hiểu biết về thông số kỹ thuật và yêu cầu cụ thể của công trình.
3. Hướng Dẫn Chọn Size Ubolt Inox Phù Hợp
3.1. Đo Lường Đường Kính Ống Hoặc Cấu Trúc
- Mô tả:
Đường kính trong của ubolt phải phù hợp với đường kính ngoài của ống hoặc cấu trúc cần cố định. - Quy trình:
- Đo đường kính ngoài: Dùng thước kẹp hoặc thước dây để đo chính xác đường kính ống (ví dụ: Φ25, Φ50, Φ100).
- Chọn đường kính trong ubolt: Đường kính trong (D) nên lớn hơn đường kính ống khoảng 1-2 mm để dễ lắp và tránh ép quá chặt.
- Ví dụ: Ống Φ48 cần ubolt Φ50 hoặc Φ52.
- Kiểm tra độ cong U: Đảm bảo phần cong chữ U ôm sát ống, không có khe hở lớn.
- Lưu ý:
- Với ống nhựa (PVC, HDPE), chọn ubolt lớn hơn một chút để tránh làm nứt ống.
- Với ống thép hoặc inox, đảm bảo kích thước chính xác để chịu áp suất cao.
- Tầm quan trọng:
- Đường kính đúng đảm bảo ubolt ôm chặt ống, không lỏng lẻo hoặc gây biến dạng.
3.2. Xác Định Đường Kính Thân Ubolt
- Mô tả:
Đường kính thân (M) quyết định khả năng chịu lực của ubolt, cần phù hợp với tải trọng và áp suất của hệ thống. - Quy trình:
- Đánh giá tải trọng: Xác định tải trọng của ống hoặc cấu trúc (trọng lượng, áp suất, rung động).
- Ống nhỏ, áp suất thấp: M6 hoặc M8.
- Ống trung bình, áp suất vừa: M10.
- Ống lớn, áp suất cao: M12 hoặc lớn hơn.
- Tham khảo tiêu chuẩn: Chọn đường kính thân theo DIN 3570 hoặc khuyến nghị của nhà sản xuất.
- Ví dụ: Ống Φ50 chịu áp suất trung bình cần ubolt M10; ống Φ100 chịu áp suất cao cần M12.
- Kiểm tra khả năng chịu lực: Tham khảo bảng cấp bền (8.8 cho inox 304, 316) để đảm bảo ubolt chịu được lực kéo.
- Đánh giá tải trọng: Xác định tải trọng của ống hoặc cấu trúc (trọng lượng, áp suất, rung động).
- Lưu ý:
- Ống trong môi trường rung động mạnh (tàu biển, nhà máy) cần thân dày hơn.
- Ống nhựa hoặc nhẹ có thể dùng thân nhỏ để giảm chi phí.
- Tầm quan trọng:
- Đường kính thân đúng đảm bảo ubolt không gãy hoặc biến dạng khi chịu lực.
3.3. Xác Định Chiều Dài Chân Và Chiều Dài Tổng
- Mô tả:
Chiều dài chân (L) và chiều dài tổng (T) phải đủ để luồn qua giá đỡ, bản mã, và gắn đai ốc chắc chắn. - Quy trình:
- Đo độ dày giá đỡ: Xác định độ dày của giá đỡ, bản mã, hoặc bề mặt cố định (ví dụ: 10 mm, 20 mm).
- Tính chiều dài chân: Chiều dài chân cần đủ để luồn qua giá đỡ, cộng thêm ít nhất 10-15 mm để gắn đai ốc và long đen.
- Ví dụ: Giá đỡ dày 10 mm cần chân dài tối thiểu 25 mm (10 mm + 15 mm cho đai ốc).
- Tính chiều dài tổng: Bao gồm chiều cao ống cộng độ dày giá đỡ và phần ren dư.
- Ví dụ: Ống Φ50, giá đỡ 10 mm, cần ubolt dài tổng khoảng 80-100 mm.
- Kiểm tra lỗ giá đỡ: Đảm bảo khoảng cách tâm lỗ (C) khớp với chân ubolt.
- Lưu ý:
- Chân quá ngắn không đủ để gắn đai ốc, gây lỏng mối nối.
- Chân quá dài làm tăng chi phí và khó siết chặt.
- Tầm quan trọng:
- Chiều dài đúng đảm bảo mối nối chắc chắn, dễ lắp đặt, và an toàn.
3.4. Chọn Chất Liệu Inox Phù Hợp Với Môi Trường
- Mô tả:
Kích thước ubolt cần đi đôi với chất liệu inox để đảm bảo chống ăn mòn và độ bền trong môi trường sử dụng. - Quy trình:
- Đánh giá môi trường:
- Trong nhà, khô ráo: Inox 201, kích thước nhỏ (M6, M8) cho ống nhẹ.
- Ngoài trời, độ ẩm cao: Inox 304, kích thước trung bình (M8, M10) cho ống nước, khí.
- Nước biển, hóa chất: Inox 316/316L, kích thước lớn (M10, M12) cho ống áp suất cao.
- Tham khảo tiêu chuẩn: Chọn ubolt theo ASTM A193, DIN EN ISO 3506 để đảm bảo chất liệu đúng (A2 cho 304, A4 cho 316).
- Kiểm tra chứng nhận: Yêu cầu nhà cung cấp cung cấp giấy chứng nhận thành phần hóa học (crom, niken, molypden).
- Đánh giá môi trường:
- Lưu ý:
- Inox 316/316L thường yêu cầu kích thước lớn hơn để chịu lực trong môi trường khắc nghiệt.
- Tránh dùng inox 201 cho ống ngoài trời hoặc hóa chất, dù kích thước đúng.
- Tầm quan trọng:
- Chất liệu phù hợp đảm bảo ubolt không gỉ sét, duy trì hiệu suất lâu dài.
3.5. Xác Định Số Lượng Và Khoảng Cách Ubolt
- Mô tả:
Số lượng và khoảng cách giữa các ubolt ảnh hưởng đến khả năng phân tán lực và độ ổn định của hệ thống. - Quy trình:
- Tính chiều dài ống: Đo tổng chiều dài ống cần cố định (ví dụ: 10 mét, 20 mét).
- Xác định khoảng cách:
- Ống nhỏ, áp suất thấp: Cách nhau 1.5-2 mét.
- Ống lớn, áp suất cao: Cách nhau 0.5-1 mét.
- Ống rung động mạnh (tàu biển, nhà máy): Cách nhau 0.3-0.5 mét.
- Số lượng ubolt: Chia chiều dài ống cho khoảng cách để tính số ubolt cần (ví dụ: Ống 10 mét, cách 2 mét, cần 6 ubolt).
- Tham khảo tiêu chuẩn: Theo DIN 3570 hoặc hướng dẫn nhà sản xuất.
- Lưu ý:
- Dùng ít nhất hai ubolt cho mỗi đoạn ống để đảm bảo ổn định.
- Tăng số lượng ubolt ở các khúc cong hoặc điểm chịu lực lớn.
- Tầm quan trọng:
- Khoảng cách đúng ngăn chặn võng ống, rung lắc, hoặc hư hỏng hệ thống.
3.6. Kiểm Tra Tiêu Chuẩn Kỹ Thuật
- Mô tả:
Ubolt inox cần đáp ứng các tiêu chuẩn quốc tế để đảm bảo chất lượng và khả năng chịu lực. - Quy trình:
- Tham khảo tiêu chuẩn:
- DIN 3570: Quy định kích thước ubolt cho ống (đường kính trong, thân, chiều dài).
- ASTM F593: Đảm bảo độ bền và chống ăn mòn của inox 304, 316.
- ISO 3506: Phân loại cấp bền (A2, A4) và đặc tính cơ học.
- Kiểm tra thông số: Đảm bảo đường kính trong, thân, và chiều dài khớp với yêu cầu công trình.
- Yêu cầu chứng nhận: Kiểm tra giấy chứng nhận chất lượng từ nhà cung cấp để xác nhận ubolt đạt tiêu chuẩn.
- Tham khảo tiêu chuẩn:
- Lưu ý:
- Tránh mua ubolt không rõ nguồn gốc, không có thông số kỹ thuật.
- Ưu tiên nhà cung cấp uy tín với sản phẩm đạt chuẩn ASTM, DIN, JIS.
- Tầm quan trọng:
- Tiêu chuẩn đảm bảo ubolt có chất lượng cao, phù hợp với ứng dụng thực tế.
4. Ứng Dụng Cụ Thể Và Cách Chọn Size Ubolt Inox
Dưới đây là các ứng dụng phổ biến của ubolt inox và cách chọn size phù hợp:
4.1. Cố Định Ống Nước Trong Xây Dựng
- Ứng dụng:
- Ống nước sạch, nước thải trong tòa nhà, khu đô thị, hoặc cầu vượt.
- Ví dụ: Ống thép Φ50 trong hệ thống cấp nước tòa nhà.
- Yêu cầu:
- Chống gỉ tốt trong môi trường độ ẩm cao.
- Kích thước vừa để chịu áp suất trung bình.
- Cách chọn size:
- Đường kính trong: Φ52 cho ống Φ50.
- Đường kính thân: M8 hoặc M10.
- Chiều dài chân: 30-40 mm cho giá đỡ dày 10-15 mm.
- Chất liệu: Inox 304 cho ngoài trời, inox 201 cho trong nhà.
- Lưu ý: Dùng khoảng cách 1.5-2 mét giữa các ubolt để tránh võng ống.
4.2. Cố Định Ống Hóa Chất Trong Công Nghiệp
- Ứng dụng:
- Ống dẫn axit, kiềm, hoặc muối trong nhà máy hóa chất, xử lý nước thải.
- Ví dụ: Ống inox Φ76 trong nhà máy sản xuất phân bón.
- Yêu cầu:
- Chống ăn mòn hóa học mạnh, chịu áp suất cao.
- Kích thước lớn để đảm bảo an toàn.
- Cách chọn size:
- Đường kính trong: Φ78-80 cho ống Φ76.
- Đường kính thân: M12 hoặc lớn hơn.
- Chiều dài chân: 40-50 mm cho giá đỡ dày 15-20 mm.
- Chất liệu: Inox 316/316L để chống axit, clorua.
- Lưu ý: Dùng khoảng cách 0.5-1 mét và kiểm tra định kỳ mối nối.
4.3. Cố Định Ống Nhiên Liệu Trong Hàng Hải
- Ứng dụng:
- Ống dẫn dầu, nước trên tàu biển, giàn khoan, hoặc cảng biển.
- Ví dụ: Ống thép Φ100 trên tàu chở dầu.
- Yêu cầu:
- Chống ăn mòn nước biển, chịu rung động mạnh.
- Kích thước lớn để chịu lực và áp suất cao.
- Cách chọn size:
- Đường kính trong: Φ102-104 cho ống Φ100.
- Đường kính thân: M12 hoặc M16.
- Chiều dài chân: 50-60 mm cho giá đỡ dày 20-25 mm.
- Chất liệu: Inox 316/316L để chống clorua.
- Lưu ý: Dùng khoảng cách 0.3-0.5 mét để chịu rung động từ sóng biển.
4.4. Cố Định Ống Điều Hòa Trong Cơ Điện
- Ứng dụng:
- Ống dẫn khí, nước lạnh trong hệ thống HVAC của tòa nhà, nhà máy.
- Ví dụ: Ống đồng Φ32 trong hệ thống điều hòa trung tâm.
- Yêu cầu:
- Chống gỉ trong môi trường ẩm từ hệ thống lạnh.
- Kích thước nhỏ để siết nhẹ, tránh làm hỏng ống đồng.
- Cách chọn size:
- Đường kính trong: Φ34 cho ống Φ32.
- Đường kính thân: M6 hoặc M8.
- Chiều dài chân: 20-30 mm cho giá đỡ mỏng 5-10 mm.
- Chất liệu: Inox 304 cho môi trường trong nhà hoặc ngoài trời.
- Lưu ý: Siết nhẹ để không làm biến dạng ống đồng.
4.5. Cố Định Ống Thực Phẩm Trong Nhà Máy
- Ứng dụng:
- Ống dẫn nước sạch, hơi nước, hoặc nguyên liệu lỏng trong nhà máy thực phẩm, đồ uống.
- Ví dụ: Ống inox Φ38 trong nhà máy sản xuất sữa.
- Yêu cầu:
- Đáp ứng tiêu chuẩn vệ sinh, chống gỉ, thẩm mỹ cao.
- Kích thước vừa để cố định chắc chắn nhưng không gây áp lực lớn.
- Cách chọn size:
- Đường kính trong: Φ40 cho ống Φ38.
- Đường kính thân: M8 hoặc M10.
- Chiều dài chân: 30-40 mm cho giá đỡ dày 10-15 mm.
- Chất liệu: Inox 304 hoặc 316 để đảm bảo vệ sinh.
- Lưu ý: Dùng bề mặt đánh bóng cao và vệ sinh thường xuyên.
5. Các Lưu Ý Khi Chọn Size Ubolt Inox
- Đo lường chính xác: Sử dụng thước kẹp để đo đường kính ống, tránh sai số.
- Xem xét tải trọng: Đánh giá trọng lượng, áp suất, và rung động để chọn đường kính thân phù hợp.
- Kiểm tra giá đỡ: Đảm bảo lỗ trên giá đỡ khớp với khoảng cách chân ubolt.
- Chọn chất liệu đúng: Kết hợp kích thước với inox phù hợp để chống gỉ trong môi trường sử dụng.
- Tham khảo nhà cung cấp: Liên hệ nhà cung cấp để được tư vấn size và thông số kỹ thuật.
- Tuân thủ tiêu chuẩn: Chọn ubolt theo DIN 3570, ASTM, hoặc ISO để đảm bảo chất lượng.
6. Lợi Ích Của Việc Chọn Đúng Size Ubolt Inox
- An toàn tối ưu: Ngăn chặn rung lắc, rò rỉ, hoặc hư hỏng hệ thống.
- Độ bền lâu dài: Đảm bảo ubolt chịu được tải trọng và môi trường khắc nghiệt.
- Hiệu suất cao: Hệ thống vận hành ổn định, không gián đoạn.
- Thẩm mỹ chuyên nghiệp: Kích thước đúng giữ vẻ ngoài gọn gàng, phù hợp với công trình hiện đại.
- Tiết kiệm chi phí: Giảm chi phí thay thế hoặc sửa chữa do chọn sai size.
7. Kết Luận
Chọn đúng size ubolt inox là yếu tố quan trọng để đảm bảo an toàn, độ bền, và hiệu suất trong các ứng dụng cố định ống, cáp điện, hoặc cấu trúc. Bằng cách đo lường chính xác đường kính ống, xác định đường kính thân, chiều dài chân, và chọn chất liệu inox phù hợp, bạn có thể tối ưu hóa hiệu quả của ubolt trong mọi công trình, từ xây dựng, hàng hải đến hóa chất. Hiểu rõ cách chọn size ubolt inox phù hợp với từng ứng dụng sẽ giúp bạn nâng cao chất lượng công trình và tiết kiệm chi phí lâu dài. Nếu bạn cần tư vấn thêm về kích thước ubolt inox hoặc muốn chọn sản phẩm phù hợp, hãy liên hệ ngay để được hỗ trợ!
