🔩 Cấu tạo của bu lông chân chẻ gồm những phần nào? Tìm hiểu chi tiết từ A đến Z
👷♂️ Cơ khí Việt Hàn – chuyên sản xuất và cung cấp các loại bu lông inox chất lượng cao – thường nhận được rất nhiều câu hỏi xoay quanh dòng sản phẩm bu lông chân chẻ.
Một trong những thắc mắc phổ biến nhất là:
“Bu lông chân chẻ có cấu tạo như thế nào mà lại bám chắc vào bê tông và chịu tải cực tốt như vậy?”
Bài viết dưới đây sẽ giúp bạn hiểu rõ từng bộ phận cấu tạo, chức năng của chúng, cũng như nguyên lý hoạt động của bu lông chân chẻ trong thực tế 🧱⚙️.
>> Tham khảo các loại bulong inox
>> Tham khảo chi tiết bu lông chân chẻ
🧩 1. Bu lông chân chẻ là gì?
Trước khi tìm hiểu cấu tạo, ta cần hiểu bu lông chân chẻ là gì 👇
Bu lông chân chẻ là một dạng bu lông neo móng đặc biệt, có phần chân được chẻ đôi hoặc chẻ nhiều nhánh ở đuôi. Khi lắp đặt, phần chân chẻ này sẽ mở rộng ra trong khối bê tông, tạo nên hiệu ứng neo cơ học, giúp bu lông cố định cực kỳ chắc chắn.
🔧 Loại bu lông này thường được sử dụng trong:
- Lắp đặt chân cột thép, bản mã, máy móc, bệ bơm, tháp điện, lan can công nghiệp…
- Các công trình cần liên kết bền vững với móng bê tông.
- Dự án yêu cầu chống rung, chịu tải động hoặc môi trường ăn mòn cao (như nhà máy hóa chất, khu vực ven biển).
💡 Điểm đặc biệt là:
Bu lông chân chẻ không chỉ chịu lực kéo mà còn chống xoay, chống trượt, chống tuột cực tốt – nhờ chính cấu tạo của nó.
🏗️ 2. Tổng quan cấu tạo bu lông chân chẻ
Một bộ bu lông chân chẻ hoàn chỉnh thường gồm 5 phần chính, mỗi phần có vai trò riêng biệt trong việc tạo nên độ bền và khả năng liên kết của toàn hệ thống:
| Bộ phận | Chức năng chính | Vật liệu phổ biến |
|---|---|---|
| 🪓 Thân bu lông | Chịu lực kéo, giữ liên kết chính | Thép cacbon, inox 304, 316, 316L |
| 🔩 Đầu ren | Siết chặt bằng đai ốc & vòng đệm | Gia công ren hệ mét hoặc ren inch |
| 🔱 Chân chẻ | Tạo hiệu ứng nở – neo chặt vào bê tông | Chẻ 2, 3 hoặc 4 nhánh tùy thiết kế |
| 🧱 Bản mã / Đĩa đệm | Phân bố lực đều trên bề mặt liên kết | Thép tấm mạ kẽm hoặc inox |
| 🧰 Đai ốc – Long đen | Tăng ma sát, cố định kết cấu | Inox hoặc thép mạ kẽm nhúng nóng |
⚙️ 3. Mô tả chi tiết từng phần cấu tạo
🔩 3.1. Thân bu lông – trục chính chịu tải
Nội dung bài viết
Thân bu lông là phần chính của toàn bộ cấu kiện, thường có dạng trụ tròn dài, chịu lực kéo trực tiếp từ bản mã hoặc thiết bị lắp đặt.
👉 Đặc điểm nổi bật:
- Gia công từ thép hợp kim hoặc inox 304, 316.
- Bề mặt có thể mạ kẽm nhúng nóng, mạ điện phân hoặc đánh bóng inox.
- Đường kính phổ biến: M12 – M36, tùy tải trọng.
- Chiều dài có thể đạt 200mm – 1200mm, tùy công trình.
💬 Lưu ý kỹ thuật:
Thân bu lông phải thẳng tuyệt đối, sai lệch tối đa cho phép nhỏ hơn 1mm/100mm chiều dài để đảm bảo khi chẻ chân không bị lệch hướng.
🧷 3.2. Đầu ren – điểm kết nối linh hoạt
Đầu bu lông được tiện ren để lắp với đai ốc (ê-cu) và vòng đệm (long đen), tạo nên khả năng siết chặt linh hoạt.
⚙️ Có hai loại ren phổ biến:
- Ren hệ mét (M) – dùng phổ biến trong thi công tại Việt Nam.
- Ren hệ inch (UNC, UNF) – thường gặp trong thiết bị nhập khẩu.
💡 Tác dụng của phần ren:
- Giúp siết chặt và điều chỉnh độ cao của bản mã.
- Cho phép tháo lắp, bảo dưỡng dễ dàng.
- Đảm bảo khả năng truyền lực đều từ bản mã xuống thân bu lông.

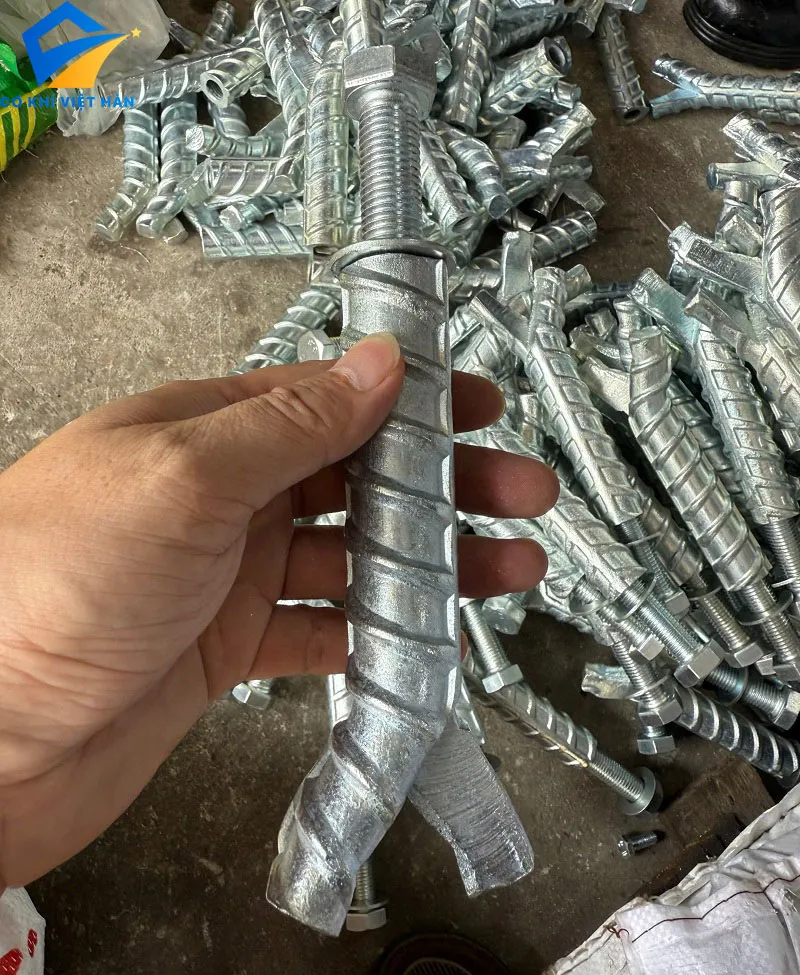

🔱 3.3. Phần chân chẻ – “trái tim” của bu lông
Đây là đặc điểm nhận dạng nổi bật nhất và cũng là bộ phận quan trọng nhất trong cấu tạo của bu lông chân chẻ 🧨
Phần chân bu lông được cắt chẻ dọc từ đuôi lên một đoạn 50–80mm (hoặc hơn, tùy thiết kế). Khi thi công, phần này sẽ mở bung ra trong bê tông, giúp bu lông neo chặt lại.
👉 Có 3 dạng chân chẻ phổ biến:
- 🔹 Chẻ đôi (2 nhánh): Dễ chế tạo, phù hợp công trình vừa và nhỏ.
- 🔹 Chẻ ba (3 nhánh): Tăng diện tích neo, bám chắc hơn.
- 🔹 Chẻ bốn (4 nhánh): Dùng cho móng chịu tải lớn, công trình cầu – cột thép.
💬 Nguyên lý hoạt động:
Khi bê tông đông cứng, các nhánh chân chẻ nở ra do áp lực ép, tạo nên liên kết cơ học “chốt nở” cực kỳ chắc chắn – tương tự nguyên lý hoạt động của bu lông nở cơ học, nhưng bền hơn nhiều.
🧱 3.4. Bản mã hoặc đĩa đệm
Phần này nằm phía trên bề mặt móng bê tông, có nhiệm vụ phân bố đều lực và giúp cố định vị trí bu lông khi đổ bê tông.
📐 Hình dạng bản mã:
- Vuông, tròn, hoặc chữ nhật.
- Độ dày từ 8mm – 25mm tùy kích thước bu lông.
🛠️ Tác dụng:
- Tránh tình trạng bu lông “tụt” xuống trong quá trình thi công.
- Giúp bản mã trên không bị biến dạng khi siết lực lớn.
- Giảm ứng suất tập trung tại điểm nối.
🧰 3.5. Đai ốc & Long đen
Hai chi tiết nhỏ nhưng cực kỳ quan trọng. Chúng giúp:
- 🧩 Tạo ma sát để giữ chặt mối nối.
- ⚖️ Giảm áp lực cục bộ, tránh nứt bản mã.
- 🔧 Cho phép tháo lắp bảo trì, điều chỉnh cao độ cột thép.
💡 Mẹo kỹ thuật:
Luôn dùng long đen phẳng + long đen vênh cùng nhau để tránh tự tháo ren trong môi trường rung động (như nhà máy cơ khí, khu công nghiệp).
🏗️ 4. Sơ đồ mô phỏng cấu tạo bu lông chân chẻ
📊 Minh họa mô tả cấu trúc cơ bản:
Đai ốc + Long đen
🔽
┌────────────┐
│ Bản mã │
└────────────┘
│
Thân bu lông
│
(Chân chẻ)
🔱🔱🔱
Mở ra trong bê tông
🧪 5. Vật liệu chế tạo bu lông chân chẻ
| Loại vật liệu | Ưu điểm nổi bật | Ứng dụng phù hợp |
|---|---|---|
| Inox 304 | Chống gỉ tốt, giá hợp lý | Nhà xưởng, kết cấu ngoài trời |
| Inox 316 | Chịu ăn mòn hóa chất, nước biển | Nhà máy hóa chất, môi trường mặn |
| Thép mạ kẽm nhúng nóng | Bền, chịu lực cao | Kết cấu thép, cột điện |
| Thép C45 nhiệt luyện | Độ bền cơ học cao | Neo thiết bị công nghiệp nặng |
🔬 6. Vì sao cấu tạo bu lông chân chẻ lại được ưa chuộng?
💥 Ưu điểm vượt trội của thiết kế chân chẻ:
- Neo bám cực mạnh trong bê tông.
- Không cần dùng keo hóa chất như bulong nở hóa học.
- Lắp đặt đơn giản, hiệu quả lâu dài.
- Tái sử dụng được khi cần thay bản mã.
- Giảm nguy cơ trượt hoặc bong liên kết do rung động.
⚠️ 7. Lỗi thường gặp khi chế tạo hoặc lắp đặt
🔧 Dưới đây là những lỗi phổ biến khiến bu lông chân chẻ giảm hiệu quả:
| Lỗi | Hậu quả | Cách khắc phục |
|---|---|---|
| Chân chẻ quá ngắn | Liên kết yếu, dễ tuột | Thiết kế chẻ dài ≥ 1/6 chiều dài bu lông |
| Ren bị bẹp hoặc dính bê tông | Không siết được đai ốc | Bọc đầu ren khi đổ bê tông |
| Sai kích thước bản mã | Mối nối không đồng tâm | Kiểm tra bản vẽ kỹ trước lắp |
| Dùng vật liệu kém chất lượng | Gãy, cong khi chịu tải | Chọn inox hoặc thép đạt chuẩn DIN/ISO |
🧠 8. Kinh nghiệm chọn mua bu lông chân chẻ chất lượng
✔️ Kiểm tra tiêu chuẩn sản xuất: DIN 529, JIS B1186, ASTM F1554.
✔️ Hỏi rõ vật liệu chế tạo: inox 304, 316, 316L hay thép mạ kẽm.
✔️ Đo lại kích thước thực tế: đường kính, chiều dài, độ sâu chân chẻ.
✔️ Chọn đơn vị uy tín: có chứng chỉ xuất xưởng, tư vấn kỹ thuật, mẫu thử.
🏭 9. Mua bu lông neo móng ở đâu uy tín?
🔩 Cơ khí Việt Hàn – đơn vị sản xuất và phân phối bu lông inox, ty ren, ê-cu, phụ kiện cơ khí chuẩn kỹ thuật, cam kết:
- ✅ Hàng đạt tiêu chuẩn DIN – ISO – ASTM.
- ✅ Gia công theo bản vẽ kỹ thuật riêng.
- ✅ Cung cấp đầy đủ CO, CQ, kiểm định cơ lý.
- ✅ Giao hàng toàn quốc – hỗ trợ kỹ thuật tận công trình.
📍 Thông tin liên hệ:
CÔNG TY TNHH CƠ KHÍ VIỆT HÀN
🏠 Địa chỉ: 100-B3 Nguyễn Cảnh Dị, KĐT Đại Kim, Hoàng Mai, Hà Nội
📞 Điện thoại: 0979 293 644
📧 Email: bulongviethan@gmail.com
🌐 Website: https://bulong-inox.com.vn
💬 10. Kết luận
Bu lông neo móng là một cải tiến tuyệt vời trong ngành liên kết cơ khí xây dựng. Nhờ cấu tạo đặc biệt gồm thân trụ, đầu ren, bản mã và phần chân chẻ thông minh, sản phẩm này đem lại khả năng neo bám chắc chắn, độ bền vượt trội và an toàn tuyệt đối cho kết cấu móng bê tông.
👉 Khi cần tư vấn, thiết kế, hay đặt hàng sản xuất bu lông neo móng inox hoặc thép mạ kẽm theo yêu cầu, hãy liên hệ ngay Cơ khí Việt Hàn – đối tác tin cậy của hàng trăm nhà thầu trên toàn quốc!
