CÁCH ĐỌC CÁC KÝ HIỆU TRÊN BU LÔNG – BU LÔNG INOX

Mối ghép bằng bu lông – đai ốc có thể nói là mối ghép được dùng phổ biến nhất hiện nay. Chúng ta có thể gặp mối ghép này ở khắp mọi nơi, từ các thiết bị công nghiệp, đến các công trình xây dựng và cả trong các sản phẩm tiêu dùng hàng ngày. Nói riêng trong các ngành công nghiệp và xây dựng, vì được sử dụng rộng rãi với nhiều mục đích khác nhau như vậy nên các loại bu lông – đai ốc cũng được chế tạo với tính năng phù hợp với mục đích sử dụng. Các đặc trưng cơ bản của bu lông – đai ốc ngoài kích thước còn phải nói đến độ bền. Đó chính là khả năng chịu kéo và cắt mà bu lông chịu được.

Trong các bộ tiêu chuẩn thì dựa vào độ bền này mà người ta chia bu lông, đai ốc thành các cấp khác nhau. Tương ứng với 2 loại ren là ren hệ inch và ren hệ mét, ta cũng có 2 cách phân cấp. Trong tiếng Anh, đối với ren inch, người ta dùng từ “grade”, còn đối với ren hệ mét, người ta dùng từ “class” để chỉ cấp.

Sau đây cơ khí Việt Hàn xin trình bày ý nghĩa và cách ký hiệu cấp trên bu lông – đai ốc hệ mét, là loại được dùng phổ biến tại Việt Nam.

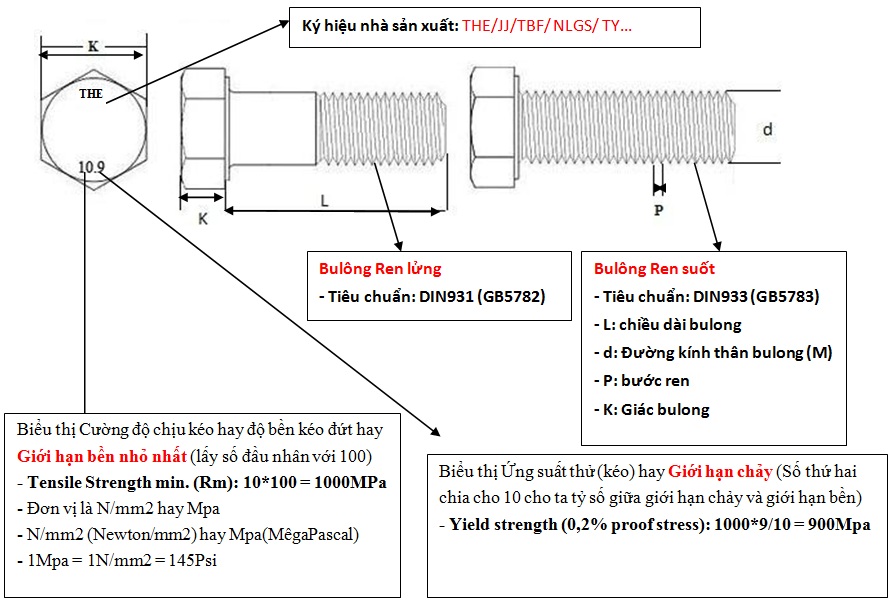

Cấp của bu lông

Cấp của bu lông được đại diện bằng 2 hoặc 3 ký tự số Latinh và một dấu chấm ngay trên đỉnh của con bu lông: xx.x

Tương tự hầu hết các cách ký hiệu khác trong hệ mét là mỗi con số đều mang một giá trị trực tiếp nào đó. Số trước dấu chấm cho ta biết 1/10 độ bền kéo tối thiểu của con bu lông (đơn vị là kgf/mm2). Số còn lại cho biết 1/10 giá trị của tỷ lệ giữa giới hạn chảy và độ bèn kéo tối thiểu, biểu thị dưới dạng %: δch/δb

Ví dụ, một con bulông có ký hiệu 8.8 thì độ bền kéo tối thiểu của nó là 80 kgf/mm2 = 800N/mm2; còn giới hạn chảy tối thiểu của nó thì bằng 80%*80=64 kgf/mm2.= 640N/mm2.

>> Tham khảo bu lông inox

>> Tham khảo vít inox

>> Tham khảo Ubolt inox

>> Tham khảo thanh ren inox

Trên thế giới, bu lông hệ mét được sản xuất chủ yếu với các cấp từ 3.8 đến 12.9, nhưng trong các ngành công nghiệp cơ khí, cụ thể là ngành công nghiệp xe hơi, các cấp chủ yếu được sử dụng là 8.8, 10.9 và 12.9. Đây gọi là các bu lông cường độ cao.

Có một điều chú ý là bu lông hệ mét thường chỉ được đánh dấu cấp khi có kích thước từ M6 trở lên và/hoặc từ cấp 8.8 trở lên.

Bảng đặc tính cơ học bu lông ( Bolt mechanical properties)



Tiêu chuẩn cho Bulong (Standard for bolts)





Vật liệu

(Material)



Cấp bền (Class)

Đặc tính cơ học (Mechanical properties)

Ký hiệu đầu Bulong (Head markings)





Ghi chú

Độ bền kéo đứt min

(Tensile Strength) Rm (N/mm2)

Giới hạn chảy (Yield strength)

Độ kéo giãn

(Elongation

A) (mm)

































DIN931/933 (GB5782/5783)



C20



4.6



400



240




C20



4.8



400



320




C30; C35



5.6



500



300




C30; C35



5.8



500



400




C35; C45



6.6



600



360




C35; C45



6.8



600



480




34Cr;

38CrA



8.8



D≤16: 800min D>16: 830min



640



12




40Mn2;

40Cr



10.9



1000



900



9




Alloy Steel



12.9



1200



1080



8
